2.5 Funktionsbeschreibung Solaranlage mit Heizungsunterstützung
2.5.1

Anschluss-Schema

T
1
SB
LA

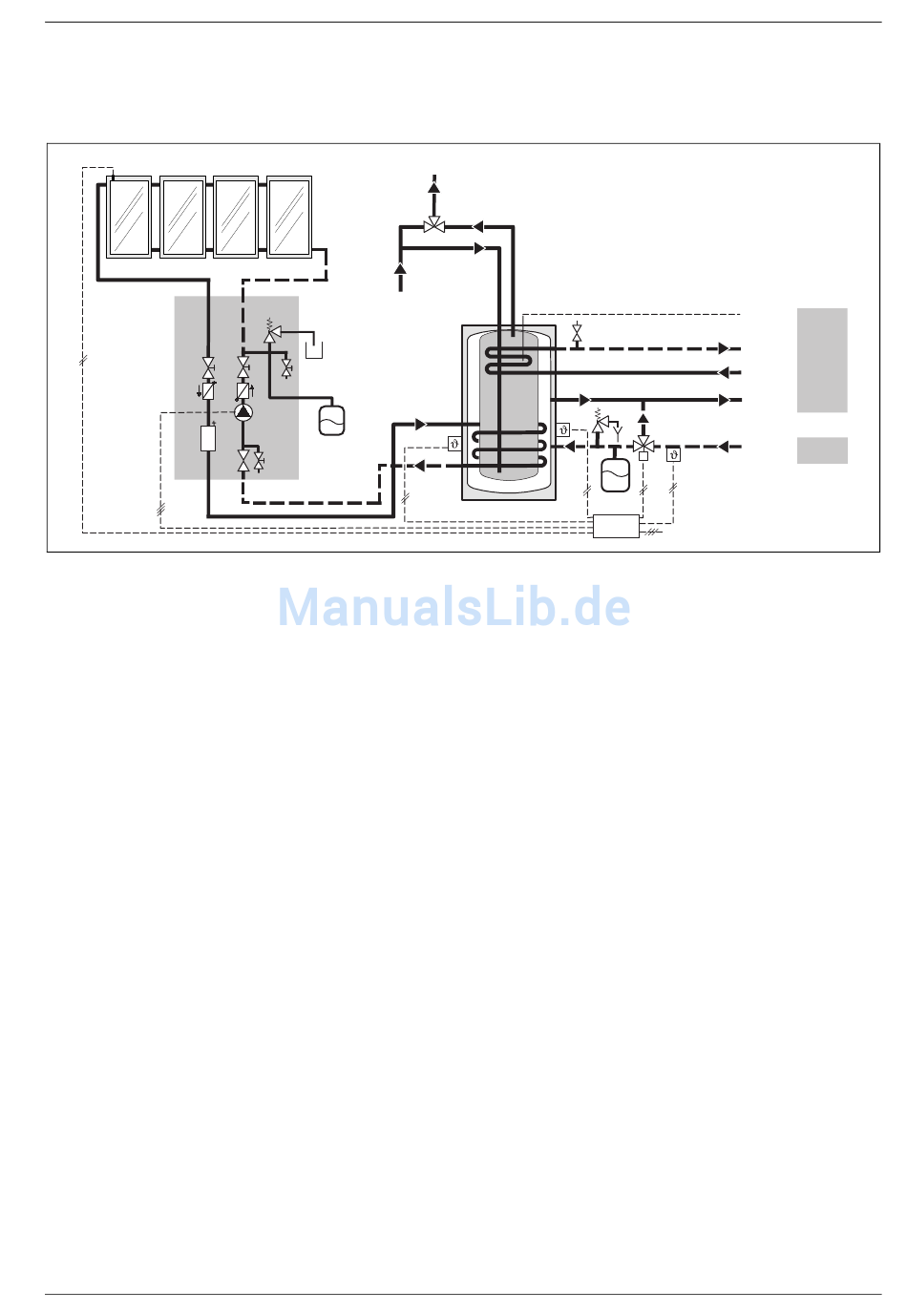

Bild 1 Solare Heizungsunterstützung mit SP... solar. Vereinfachtes Anlagenschema (montagegerechte Darstellung und
weitere Möglichkeiten in den Planungsunterlagen).
AB Auffangbehälter
AGS Solarstation
DWU 3-Wege-Ventil
E Entleerung/Befüllung
EL Entlüftung
FK Flachkollektor
HK Heizungsnetz
HR Rücklauf vom Heizungsnetz
K Heizgerät
KR Rücklauf zum Heizgerät
KW Kaltwassereintritt
LA Luftabscheider
MAG Membranausdehnungsgefäß
RE Durchflussmengeneinsteller mit Anzeige
RH Speicherrücklauf - von der oberen Speicherheiz-
SP
schlange zum Heizgerät
RS Speicherrücklauf - von der unteren Speicherheiz-
SP
schlange zum Flachkollektor
SA Speicheraustritt - vom heizwasserseitigen Speicherteil
zum Heizgerät
SAG Solarausdehnungsgefäß
SB Schwerkraftbremse
SE Speichereintritt - vom Heizungsnetz über das 3-Wege-
Ventil zum heizwasserseitigen Speicherteil
SF Trinkwasserseitiger Speichertemperaturfühler (NTC)
oben
SP Solarpumpe
SV Sicherheitsventil
S...solar Solarkombispeicher
T Kollektortemperaturfühler (PTC)
1
T heizwasserseitiger Speichertemperaturfühler (PTC)
2
unten
T heizwasserseitiger Speichertemperaturfühler (PTC)
3
Mitte
6 720 644 900 (2010/06)
FK
TWM
KW
SV
*
AB
E
SB
SP
SAG
E
RE
AGS
WW
EL
SA
VS
T
Sp
3
T
2
SE
RS
Sp
S...solar
T Temperaturfühler Heiznetzrücklauf (PTC)
4
TDS Solarregler für solare Heizungsunterstützung
TWM thermostatischer Warmwassermischer
VH Speichervorlauf - vom Heizgerät zur oberen
SP
Speicherheizschlange
VS Speichervorlauf - vom Flachkollektor zur unteren
SP
Speicherheizschlange
WW Warmwasseraustritt
* Nach EN 12975 muss die Ausblas- und Ablaufleitung in
einen offenen Behälter münden, der in der Lage ist, den
Gesamtinhalt der Flachkollektoren aufzunehmen.
