Omnitronic RM-1422FX Bedienungsanleitung

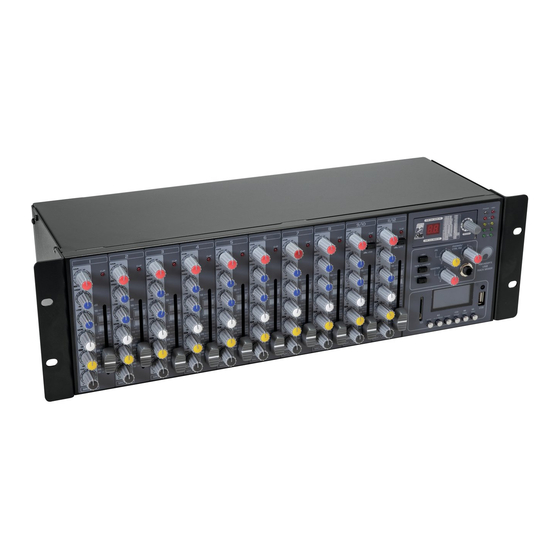

Usb rack-mixer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic RM-1422FX

Inhaltszusammenfassung für Omnitronic RM-1422FX

  • Seite 2 RM-1422FX USB Rack-Mixer Professioneller 19"-Mixer mit 12 Kanälen, DSP-Effekteinheit und MP3-Player • Integriertes USB-Audio-Interface erlaubt Aufnahmen und Wiedergabe mit einem Computer (PC und Mac) • 24-Bit-DSP-Effekteinheit mit 16 unterschiedlichen Effekten wie Reverb, Echo und Flanger • 8 Mono-Eingangskanäle mit Gain-Regler, 2-fach-EQ, Pan-Regler und Kanalfader •...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Einführung 1 Einführung ..........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 2 Sicherheitshinweise ......... 4 3 Bestimmungsgemäße Verwendung ..5 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 4 Bedienelemente und Anschlüsse ... 6 das Mischpult installieren und nutzen.

  • Seite 4: Sicherheitshinweise

    • Die Kabeleinführung oder die Kupplung am 2 2 2 2 Sicherheitshinweise Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann Achtung! das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

  • Seite 5: Bestimmungsgemäße Verwendung

    • Das Gerät darf nicht in einer Umgebung 3 3 3 3 Bestimmungsgemäße eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel Verwendung zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren Spannungsversorgung und zu tödlichen Stromschlägen führen. •...

  • Seite 6: Bedienelemente Und Anschlüsse

    4 4 4 4 Bedienelemente und Anschlüsse 6 • DE...
  • Seite 7 Element Funktion Eingang MIC Jeder Mono-Eingangskanal verfügt über einen symmetrischen Mikrofoneingang (XLR-Buchse) und eine zuschaltbare +48-V-Phantom- speisung für Kondensatormikrofone ( bitte Hinweise auf S. 9 beachten). Eingang LINE IN Zusätzlich verfügt jeder Mono-Eingangskanal über einen symmetrischen Line-Eingang (6,3-mm-Klinke) für den Anschluss einer Signalquelle mit Line- Pegel (z.
  • Seite 8 TAPE TO In nicht gedrückter Stellung wird das Eingangssignal der Buchsen 2-TR zum Taste MASTER Mastersignal geschaltet. Der Eingang 2-TR eignet sich somit für zusätzliche Signalquellen, die nicht weiter bearbeitet werden sollen. Taste TAPE TO Diese Taste routet das Signal an den Buchsen 2-TR auf den PHONES Kopfhörerausgang PHONES.

  • Seite 9: Inbetriebnahme

    5 5 5 5 Inbetriebnahme Rackeinbau Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 3 HE benötigt. Achten Sie bei der Standortwahl des Geräts auf eine ausreichende Luftzufuhr, um eine Überhitzung des Geräts zu vermeiden.

  • Seite 10: Grundeinstellung

    Netzkabel geerdet ist (z. B. Verstärker), können aufgrund von Masseschleifen Brummstörungen auftreten. Um diese Störungen zu beseitigen, verbinden Sie den Mixer über einen Massetrennfilter (z. B. OMNITRONIC LH-082) mit dem Gerät. Digitaler Effektprozessor Das integrierte Effektmodul ermöglicht hochwertige Standardeffekte wie z. B. Hall, Chorus, Flanger, Echo sowie diverse Kombinationseffekte.

  • Seite 11: Technische Daten

    6 6 6 6 Technische Daten RM-1422FX USB Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 50 W Eingänge: Mic, mono XLR symmetrisch Line, mono Klinke symmetrisch Channel Insert Klinke unsymmetrisch Aux Return, stereo Klinke L/R symmetrisch Line, stereo Klinke L/R symmetrisch...
  • Seite 12 RM-1422FX USB Rack Mixer Professional 19" mixer with 12 channels, DSP FX unit and MP3 player • Built-in USB audio interface allows recordings and playback of digital audio files with a computer (PC and Mac) • 24 bit DSP FX unit with 16 different effects, e.g. reverb, echo and flanger •...

  • Seite 13: Introduction

    1 Introduction Contents Welcome to Omnitronic! Thank you for choosing 1 Introduction ..........13 one of our products. 2 Safety Instructions ......... 14 3 Operating Determinations ..... 15 After you have become familiar with your 4 Operating Elements and Connections . 16 controller, we encourage you to experiment and 5 Setup ............

  • Seite 14: Safety Instructions

    • If extension cords are used, make sure that the 2 2 2 2 Safety Instructions core diameter is sufficient for the required power consumption device. warnings concerning the power cords are also valid for Caution! possible extension cords. • Always disconnect from the mains, when the Keep this device away from rain and moisture! device is not in use or before cleaning it.

  • Seite 15: Operating Determinations

    Serial Barcode 3 3 3 3 Operating • Never remove the serial barcode from the device as this would make the guarantee void. Determinations Transport • Please use the original packaging if the device Power Supply is to be transported. •...

  • Seite 16: Operating Elements And Connections

    4 4 4 4 Operating Elements and Connections...
  • Seite 17 Element Function MIC input Each mono input channel offers a balanced microphone input via the XLR connector and also features switchable +48 V phantom power supply for condenser microphones. LINE IN input Each mono input also has a balanced line input on a 6.3 mm jack for connecting audio units with line level (e.g.
  • Seite 18 TAPE TO MASTER When this switch is depressed, the 2-TR input is routed to the master button channel and thus serves as an additional input for signal sources that do not require any further processing. TAPE TO PHONES This button routes the signal at the 2-TR input to the headphones jack. button Thus, the recording signal can be monitored via headphones or a monitoring system.

  • Seite 19: Setup

    5 5 5 5 Setup Rack installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 3 units are required. When mounting the unit into the rack, please make sure that there is enough space around the device so that the heated air can be passed on.

  • Seite 20: Basic Settings

    • If the mixer is connected to both a computer and to a unit grounded via the mains cable (e.g. amplifier), noise interference may occur due to ground loops. To eliminate this interference, a ground isolator (e. g. OMNITRONIC LH-082) may be used to connect the mixer to the unit. Digital effects processor...

  • Seite 21: Technical Specifications

    6 6 6 6 Technical Specifications RM-1422FX USB Power supply: 100-240 V AC, 50/60 Hz Power consumption: 50 W Inputs: Mic, mono XLR bal. Line, mono 6.3 mm jack bal. Channel Insert 6.3 mm jack unbal. Aux Return, stereo 6.3 mm jack L/R bal.
  • Seite 24 © © © © OMNITRONIC 201 OMNITRONIC 201 OMNITRONIC 2017 7 7 7 OMNITRONIC 201 D00106907 Version 1.0...
