Erhardt Markisen Q-Serie Montageanleitung
Gelenkarmmarkise
Vorschau ausblenden
Andere Handbücher für Q-Serie:
- Montageanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Erhardt Markisen Q-Serie
Inhaltszusammenfassung für Erhardt Markisen Q-Serie

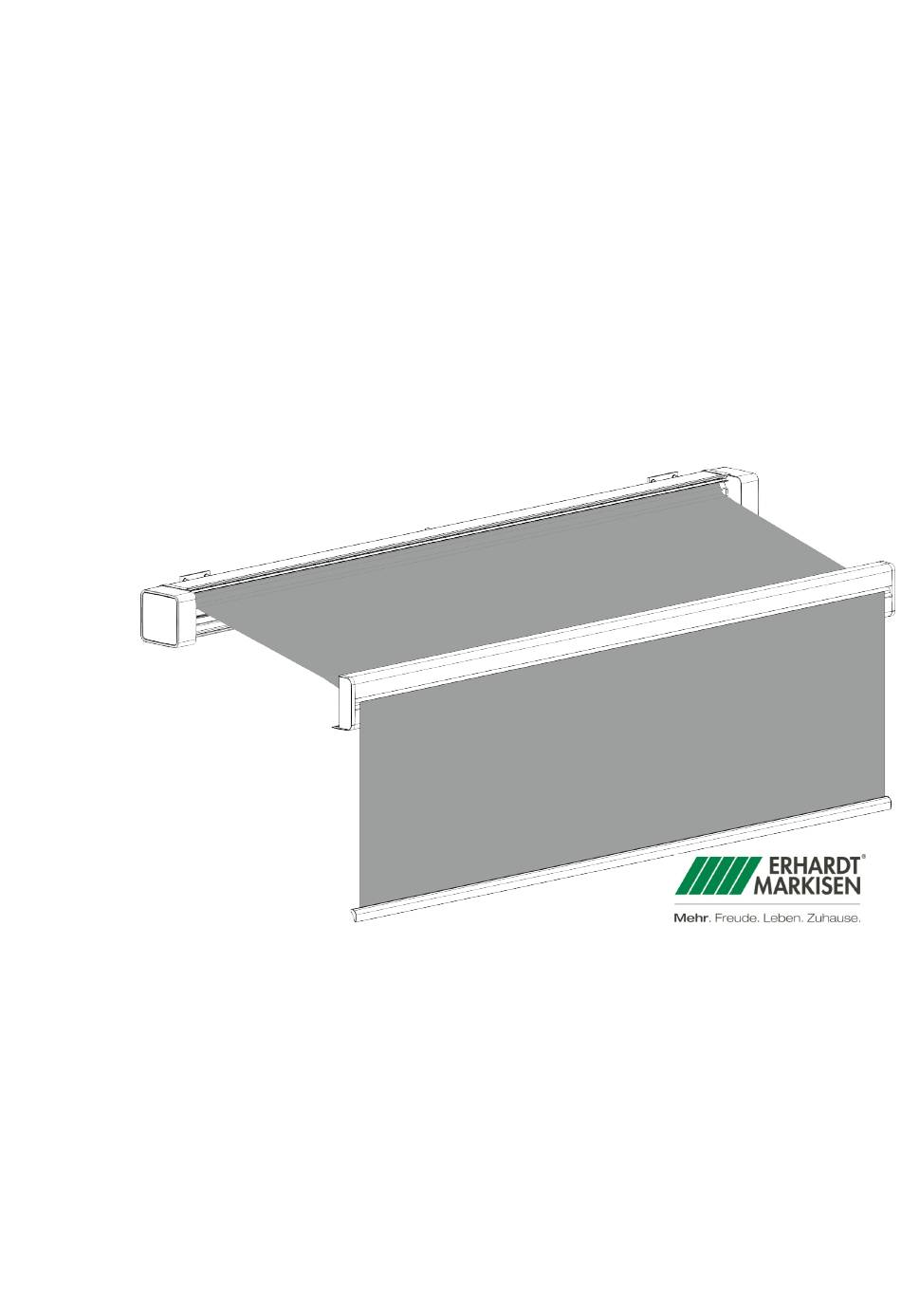

- Seite 1 Montageanleitung Q-Serie Gelenkarmmarkise Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Erhardt Markisenbau GmbH Feuerhausgasse 10 89349 Burtenbach Deutschland Telefon: +49 8285 899-0 Telefax: +49 8285 899-33 E-Mail: info@markisen-erhardt.de Internet: www.markisen-erhardt.de Originalmontageanleitung Montage_Erhardt-Q_2019_V1.3_de, 3, de_DE © Erhardt Markisenbau GmbH 2019 Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 3: Ergänzende Anweisungen
89349 Burtenbach DEUTSCHLAND Telefon +49 8285 899-0 +49 8285 899-33 E-Mail info@markisen-erhardt.de Mitgeltende Unterlagen Motoranleitung Falls im Lieferumfang enthalten: Bedienungsanleitung der Funksteuerung Falls im Lieferumfang enthalten: Bedienungsanleitung der Automatiksteuerung Falls im Lieferumfang enthalten: Bedienungsanleitung WEP Sende- und Empfangsmodul 16.04.2019 Q-Serie Gelenkarmmarkise... -
Seite 4: Inhaltsverzeichnis
Gelenkarmmarkise Typ Q und Typ Q-Doppel....5 Sicherheit................7 2.1 Symbole in dieser Anleitung......... 7 2.2 Restrisiken..............8 2.3 Personalqualifikation........... 11 Montage vorbereiten............13 Markise montieren............23 Markise einstellen............. 27 Störungen beseitigen............33 Index................... 35 Anhang................37 Technische Daten ............39 Q-Serie Gelenkarmmarkise 16.04.2019... -
Seite 5: Gelenkarmmarkise Typ Q Und Typ Q-Doppel
Gelenkarmmarkise Typ Q und Typ Q-Doppel Gelenkarmmarkise Typ Q und Typ Q-Doppel Varianten Die Gelenkarmmarkise Erhardt Q ist die Standard- markise der Q-Serie mit einer einzelnen Sonnen- abschattung (Behang). Die Gelenkarmmarkise Erhardt Q-Doppel Ä „Gelenkarmmarkise Erhardt Q-Doppel“ auf Seite 6) ist eine Erweiterung zur Standard- markise und beinhaltet eine zusätzliche senkrechte... - Seite 6 Volant durch die Schwerkraft nach unten und sorgt für ein flatterfreies Erscheinungsbild. Der elektrische Antrieb kann wahlweise per Funksteuerung oder Automatiksteuerung erfolgen. Der elektrische Antrieb des Volants erfolgt zusammen mit dem WEP Sende- und Empfangsmodul. Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 7: Sicherheit
Solche Sicherheitshinweise werden in die Handlungsanweisung eingebettet, damit sie den Lesefluss beim Ausführen der Handlung nicht unterbrechen. Es werden die oben beschriebenen Signalwörter verwendet. Beispiel: Schraube lösen. VORSICHT! Klemmgefahr am Deckel! Deckel vorsichtig schließen. 16.04.2019 Q-Serie Gelenkarmmarkise... -
Seite 8: Restrisiken
Verletzungen bis hin zum Tod führen. – Arbeiten an den elektrischen Komponenten nur von Elektrofachkräften ausführen lassen. – Die Markise nur anschließen, wenn die Angaben auf dem Typenschild mit der Versor- gungsspannung übereinstimmen. – Die beigefügte Motoranleitung beachten. Q-Serie Gelenkarmmarkise 16.04.2019... - Seite 9 Aufstiegshilfen müssen einen festen Stand haben und genügend Halt bieten. – Nicht an der Markise festhalten. Bewegte Teile WARNUNG! Quetschgefahr durch bewegte Teile! Aufgrund der bewegten Teile der Markise besteht Quetschgefahr. – Während der Montage Tragarme und Ausfall- profil sichern. 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 10 Lose aufeinander- oder umherliegende Bauteile und Werkzeuge sind Unfallquellen. – Bauteile fachgerecht demontieren. Teilweise hohes Eigengewicht der Bauteile beachten. Falls erforderlich, Hebezeuge einsetzen. – Bauteile sichern, damit sie nicht herabfallen oder umstürzen. – Bei Unklarheiten die Firma Erhardt hinzu- ziehen. Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 11: Personalqualifikation
Personalqualifikation Qualifizierter Monteur Der qualifizierte Monteur ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an Markisen auszuführen und mögliche Gefahren selbstständig zu erkennen und zu vermeiden. 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 12 Umgang mit Leitern und Gerüsten Handhabung und Transport von langen, schweren Bauteilen Umgang mit Werkzeugen und Maschinen Einbringung von Befestigungsmitteln Beurteilung der Bausubstanz Inbetriebnahme und Betrieb des Produkts Die elektrische Festinstallation muss durch eine zugelassene Elektrofachkraft erfolgen. Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 13: Montage Vorbereiten
Ä „Konsolenanzahl Typ Q-Doppel“ auf Seite 14). Konsolenanzahl Typ Q Breite Ausfall 300 cm 325 cm 350 cm 375 cm Abb. 3: Tragrohr (1) mit zwei Kon- solen (2) 400 cm 425 cm 450 cm 475 cm 500 cm 525 cm 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 14 325 cm 350 cm 375 cm Abb. 4: Tragrohr (1) mit zwei Kon- 400 cm solen (2) 425 cm 450 cm 475 cm 500 cm 525 cm 550 cm 575 cm 600 cm 625 cm 650 cm Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 15 Montage vorbereiten Deckenmontage Abb. 5: Konsole zur Deckenmontage 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 16 Montage vorbereiten Wandmontage Abb. 6: Konsole zur Wandmontage Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 17 Montage vorbereiten Wandkonsolenverlängerung Abb. 7: Wandkonsolenverlängerung zur Verbesserung der Tragfä- higkeit 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 18 350 cm 375 cm 400 cm 200 cm 225 cm 250 cm 275 cm 300 cm 325 cm 350 cm 375 cm 400 cm 425 cm 450 cm 475 cm 500 cm 525 cm 550 cm 575 cm Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 19 665 cm 90/330 90/330 50/320 50/270 20/280 20/250 20/230 5/220 675 cm 90/340 90/340 50/340 50/300 20/300 20/270 20/250 20/235 700 cm Als dritter Arm kann ein linker oder ein rechter Arm verwendet werden. Variante nicht möglich 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 20 Armlager (Breite 10,5 cm) Montagebereich der Konsolen (max. 30 cm vom Seitendeckel (Breite 9 cm) Armlager entfernt) Ä „Positionen der Arm- Bereich, in dem keine Konsolenmontage mög- Position der Armlager ( lich ist (13 cm) lager“ auf Seite 18) Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 21 Armlager (Breite 10,5 cm) Montagebereich der Konsolen (max. 30 cm vom Seitendeckel (Breite 9 cm) Armlager entfernt) Bereich, in dem keine Konsolenmontage mög- Position der Armlager ( Ä „Positionen der Arm- lich ist (13 cm) lager“ auf Seite 18) 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 22 Armlager (Breite 10,5 cm) Montagebereich der Konsolen (max. 30 cm vom Seitendeckel (Breite 9 cm) Armlager entfernt) Bereich, in dem keine Konsolenmontage mög- Position der Armlager ( Ä „Positionen der Arm- lich ist (13 cm) lager“ auf Seite 18) Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 23: Markise Montieren
– Bei maximalem Ausfall auf einen ausrei- chenden Abstand (Abb. 12/X) zu anderen Objekten achten. – Tragrohr waagrecht ausrichten. Abb. 12: Ausfahrbereich der Markise Tragrohr mit Konsolen in Position bringen. Lochbild übertragen. Abb. 13: Konsole anzeichnen 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 24 Abb. 15: Konsole festschrauben Markise einschieben Markise auf das Tragrohr mit Konsolen schieben. Abb. 16: Tragrohr einschieben Markise mit je zwei Schrauben an den Verstärkungen sichern. Je Konsole enthält die Markise eine Verstärkung. Abb. 17: Markise sichern Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 25 Versorgungsspannung anschließen. Abdeckblech montieren (optional) Um bei der Deckenmontage die Rückseite der Markise ver- schließen zu können, ist ein Abdeckblech als optionales Zubehör erhältlich: Abdeckblech an der oberen Kante der Konsolen einhaken (Abb. 18/1). Abb. 18: Abdeckblech montieren 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 26 Markise montieren Abdeckblech an der unteren Kante (Abb. 18/2) der Konsolen festklipsen. ð Die Abdeckblech verschließt die Rückseite der Markise (Abb. 19). Abb. 19: Abdeckblech montiert Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 27: Markise Einstellen
0 bis 35° einstellen. Um den beschatteten Bereich zu verändern und um die Markise auszurichten, muss die Neigung eingestellt werden. Markise ca. 70 cm ausfahren. Beim Einstellen der Neigung Markise durch leichtes Anheben entlasten. Abb. 20: Neigung einstellen 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 28 Neigung eintsellen. Gegen den Uhrzeigersinn: Neigungswinkel wird größer – Gelenkarm bewegt sich nach unten Im Uhrzeigersinn: Neigungswinkel wird kleiner – Gelenkarm bewegt sich nach oben Markise auf waagrechte Lage prüfen. Armniveau einstellen Abb. 22: Armniveau einstellen Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 29 Über Exzenterarmlagerbolzen (Abb. 22/3) mit Schlüssel SW5 am Gelenkarm (Abb. 22/4) Gelenkarme auf waagrechte Lage einstellen. Klemmschraube Innensechskant M5 × 10 (Abb. 22/2) fest- ziehen. Ausfallprofil einstellen Markise ca. 70 cm ausfahren. Beim Einstellen des Ausfallprofils Markise durch leichtes Anheben entlasten. 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 30 Markise einfahren. Der Motor schaltet in der oberen Endlage aufgrund des steigenden Drehmoments ab. Flucht und Schließen der Kassette kontrollieren. Falls die Kassette nicht richtig schließt: Ä „Armniveau einstellen“ auf Seite 28 Ä „Ausfallprofil einstellen“ auf Seite 29 Q-Serie Gelenkarmmarkise 16.04.2019...
- Seite 31 Funktionsprüfung. Die Bedienung, um die Beleuchtung ein- und auszuschalten oder zu dimmen, ist vom gewählten Schalter abhängig. Informationen zur Bedienung befinden sich in der Bedienungsanleitung des Schalters. Ein- und Ausschalten sowie Dimmen der Beleuchtung mehr- mals wiederholen. 16.04.2019 Q-Serie Gelenkarmmarkise...
- Seite 32 Taste AB (Abb. 25/2) auf dem Funkhandsender drücken. ð Die Lichtschiene wird ausgeschaltet. Dimmen Taste AUF (Abb. 25/1) auf dem Funkhandsender gedrückt halten. ð Die Lichtschiene wird heller gedimmt. Taste AB (Abb. 25/2) auf dem Funkhandsender gedrückt halten. ð Die Lichtschiene wird dunkler gedimmt. Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 33: Störungen Beseitigen
Obere und untere Endlage prüfen und anpassen. nicht armmarkise Anleitung des WEP Sende- und Empfangsmoduls beachten. Beleuchtung leuchtet Keine Verbindung zum Verbindung zum Stromnetz von einer zugelassenen Elekt- nicht. Stromnetz rofachkraft herstellen lassen Ä Montageanleitung der Lichtschiene. 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 34 Ä Bedienungsanleitung des Funkhandsenders. Batterien des Funk- Batterien des Funkhandsenders wechseln Ä Bedienungs- handsenders entladen anleitung des Funkhandsenders. Funksteuerung hat Funksteuerung nach Anleitung des Herstellers neu pro- Speicher verloren. grammieren Ä Bedienungsanleitung des Funkempfängers und des Funkhandsenders. Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 35: Index
Typ Q ....... . 5 Verlängerung ......17 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 36 Index Wandkonsolenverlängerung ....17 Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 37: Anhang
Anhang Anhang 16.04.2019 Q-Serie Gelenkarmmarkise... - Seite 38 Anhang Inhaltsverzeichnis Technische Daten ............39 Q-Serie Gelenkarmmarkise 16.04.2019...
-
Seite 39: Technische Daten
Technische Daten A Technische Daten LED-Stripe Angabe Wert Spannung 24 V Leistung pro Meter 9,6 W Helligkeit pro Meter 780 lm Anzahl LEDs pro Meter 120 Stück ~ 3000 K Farbtemperatur Leuchtfarbe warmweiß Schutzklasse Schutzart IP 64 16.04.2019 Q-Serie Gelenkarmmarkise...
