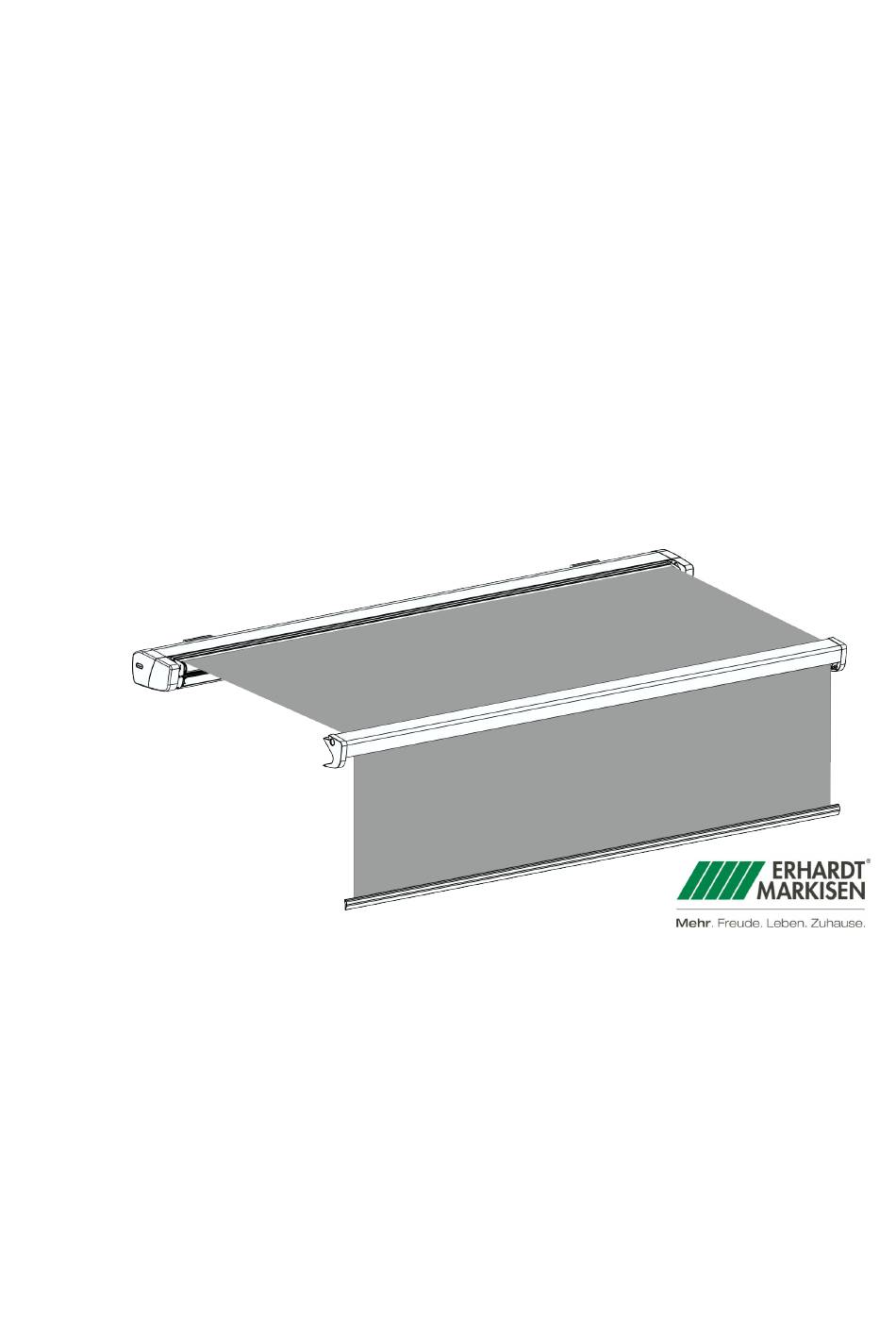

- Seite 1 Montageanleitung Gelenkarmmarkise KD, KD-Doppel Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Erhardt Markisenbau GmbH Feuerhausgasse 10 89349 Burtenbach DEUTSCHLAND Telefon: +49 8285 899-0 Telefax: +49 8285 899-33 E-Mail: info@markisen-erhardt.de Internet: www.markisen-erhardt.de Originalmontageanleitung Montage_Erhardt-KD_2017_V1_de, 1, de_DE © Erhardt Markisenbau GmbH 2018 Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
-
Seite 3: Ergänzende Anweisungen
Wenn die Markise an Dritte weitergegeben wird, muss auch diese Anleitung mitgegeben werden. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Ver- ständnis und können von der tatsächlichen Ausführung abweichen. Mitgeltende Unterlagen Bedienungsanleitung Gelenkarmmarkise Typ KD, KD-Doppel Motoranleitung: – Optional: Bedienungsanleitung der Funksteuerung –... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Gelenkarmmarkise KD und KD-Doppel......5 Sicherheit................7 2.1 Symbole in dieser Anleitung......... 7 2.2 Bestimmungsgemäße Verwendung......8 2.3 Restrisiken..............10 Montage vorbereiten............15 Markise montieren............18 Markise einstellen............. 22 Störungen beseitigen............27 Technische Daten............. 29 Index................... 30 Gelenkarmmarkise KD, KD-Doppel... -
Seite 5: Gelenkarmmarkise Kd Und Kd-Doppel

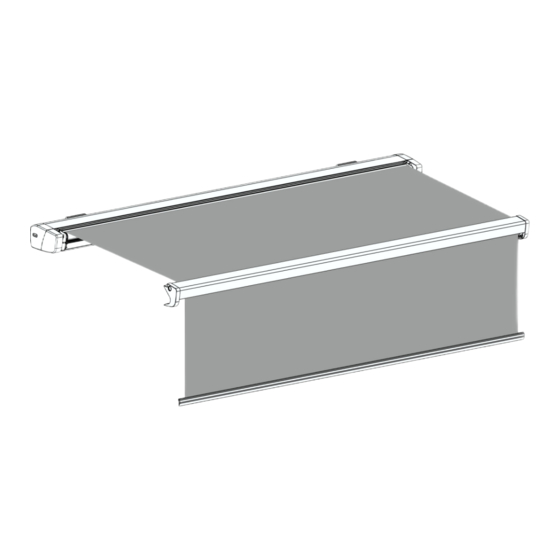

Gelenkarmmarkise KD und KD-Doppel Gelenkarmmarkise KD und KD-Doppel Gelenkarmmarkise Erhardt KD Varianten Die Gelenkarmmarkise Erhardt KD ist die Stan- dardmarkise der KD-Serie mit einer einzelnen Son- nenabschattung (Behang). Die Gelenkarmmarkise Erhardt KD-Doppel Ä „Gelenkarmmarkise Erhardt KD-Doppel“ auf Seite 6) ist eine Erweiterung zur Standard- markise und beinhaltet eine zusätzliche senkrechte... - Seite 6 Gelenkarmmarkise KD und KD-Doppel Gelenkarmmarkise Erhardt KD- Doppel Abb. 2: Typ KD-Doppel Kassette Behang Fallstange Konsolen Beschwerungsstange Volant Die Kassette (Abb. 2/1) wird mit den Konsolen (Abb. 2/4) an dem Befestigungsgrund montiert. Die Fallstange (Abb. 2/3) ist mit den Gelenkarmen (unterhalb des Behangs) und dem Behang (Abb.
-
Seite 7: Sicherheit
Sicherheitshinweise in Handlungs- Sicherheitshinweise können sich auf bestimmte, einzelne Hand- anweisungen lungsanweisungen beziehen. Solche Sicherheitshinweise werden in die Handlungsanweisung eingebettet, damit sie den Lesefluss beim Ausführen der Handlung nicht unterbrechen. Es werden die oben beschriebenen Signalwörter verwendet. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel... -
Seite 8: Bestimmungsgemäße Verwendung
Optional kann die Markise mit Ambiente-Beleuchtung ausgestattet sein. Zur bestimmungsgemäßen Verwendung gehört auch die Einhal- tung aller Angaben in dieser und den mitgeltenden Anleitungen. Fehlgebrauch Fehlgebrauch der Markise kann zu gefährlichen Situationen führen. Gelenkarmmarkise KD, KD-Doppel 20.03.2019... - Seite 9 Gebrauchs der Markise unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Sicherstellen, dass Kinder zu keiner Zeit mit der Markise spielen. Die Funksteuerung muss außerhalb der Reichweite von Kin- dern aufbewahrt werden. Die Reinigung darf nicht von Kindern durchgeführt werden. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
-
Seite 10: Restrisiken
Gefahr von Augenschäden durch direkten Blickkontakt mit dem WARNUNG! Leuchtmittel Gefahr von Augenschäden durch direkten Blickkontakt mit dem Leuchtmittel! Längerer Blickkontakt bei angeschaltetem Leucht- mittel kann zu Augenschäden führen. – Direkten Blickkontakt mit dem Leuchtmittel ver- meiden. Gelenkarmmarkise KD, KD-Doppel 20.03.2019... - Seite 11 Seilen besteht die Gefahr, erschlagen zu werden. – Seile fest mit der Markise verbinden. – Sicherstellen, dass ein Herausrutschen der Markise aus den Seilen nicht möglich ist. – Markise waagrecht anheben. – Gefahrenbereich unterhalb der Last meiden. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
- Seite 12 Bauteile und Werkzeuge sind Unfallquellen. – Bauteile fachgerecht demontieren. Teilweise hohes Eigengewicht der Bauteile beachten. Falls erforderlich, Hebezeuge einsetzen. – Bauteile sichern, damit sie nicht herabfallen oder umstürzen. – Bei Unklarheiten die Firma Erhardt hinzu- ziehen. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
- Seite 13 Sachschaden durch Tiefenentladung des Akku- packs! Der Antriebsmotor des Volants der Markise Erhardt KD-Doppel ist mit einem induktiven Akkupack aus- gestattet. Bei einer Trennung der Markise vom Stromnetz über einen längeren Zeitraum und vor allem bei tiefen Temperaturen besteht die Gefahr der Tiefenentladung.
- Seite 14 Umgang mit Leitern und Gerüsten Handhabung und Transport von langen, schweren Bauteilen Umgang mit Werkzeugen und Maschinen Einbringung von Befestigungsmitteln Beurteilung der Bausubstanz Inbetriebnahme und Betrieb des Produkts Die elektrische Festinstallation muss durch eine zugelassene Elektrofachkraft erfolgen. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
-
Seite 15: Montage Vorbereiten
Im Bäderbereich wegen der Korrosions- gefahr durch erhöhte Chlorkonzentration in der Luft verzinkte Stahlschrauben ver- wenden. – Kontaktkorrosion verhindern, keine Stahl- und Edelstahlteile zusammen ver- wenden. Geeignetes Befestigungsmaterial verwenden (nicht im Liefer- umfang enthalten). Wandmontage Abb. 3: Konsole zur Wandmontage 20.03.2019 Gelenkarmmarkise KD, KD-Doppel... - Seite 16 Die Deckenkonsole besteht aus dem Decken- winkel und der Wandkonsole. Abb. 4: Konsole zur Deckenmontage Wandmontage mit Konsolenverlän- gerung Abb. 5: Konsolenverlängerung zur Wandmontage Bohrschablonen Die Konsolen zur Wandmontage können gleich- zeitig als Bohrschablone verwendet werden. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
- Seite 17 Montage vorbereiten Abb. 6: Bohrschablone/Konsole Abb. 7: Bohrschablone/Konsolenverbreiterung Das Vorgehen zur Befestigung von Deckenkonsole und Konsole ist identisch. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
-
Seite 18: Markise Montieren
Befestigungsbasis bei 4 Befesti- gungsschrauben pro Konsole keinen ausrei- chenden Halt bietet oder wenn eine Bausitu- Abb. 9: Konsolen ausrichten ation (z. B. Dehnfuge) überbrückt werden muss. Zur waagrechten Ausrichtung der Befesti- gungsbohrungen eine Wasserwaage oder einen Schnurzug verwenden. Gelenkarmmarkise KD, KD-Doppel 20.03.2019... - Seite 19 Markise montieren Lochbild übertragen (Abb. 10). Abb. 10: Konsole anzeichnen Löcher zur Befestigung der Konsole bohren (Abb. 11). Abb. 11: Löcher bohren Konsolen am Untergrund festschrauben (Abb. 12). Abb. 12: Konsole festschrauben (sym- bolische Darstellung) 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
- Seite 20 Firma Erhardt anfordern. Abb. 13: Markise in Konsolen einhängen Einhängekonsole Markise Ausnehmung Halter Befestigungsschraube Gewindestift Konsole Die Markise (Abb. 13/2) mit den Einhängekonsolen Abb. 13/1) an der Konsole Abb. 13/3) einhängen und vor- sichtig absenken. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
- Seite 21 Arbeiten an den elektrischen Komponenten nur von Elektrofachkräften ausführen lassen. – Die Markise nur anschließen, wenn die Angaben auf dem Typenschild mit der Versor- gungsspannung übereinstimmen. – Die beigefügte Motoranleitung beachten. Antrieb entsprechend der mitgelieferten Motoranleitung an die Versorgungsspannung anschließen. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
-
Seite 22: Markise Einstellen
Über die Gewindehülse mit dem Sechskant SW13 (Abb. 15/1) an allen Schwenkstücken der Gelenkarme die Neigung einstellen. Gegen den Uhrzeigersinn: Neigungswinkel wird größer – Gelenkarm bewegt sich nach unten. Im Uhrzeigersinn: Neigungswinkel wird kleiner – Gelenkarm bewegt sich nach oben. Gelenkarmmarkise KD, KD-Doppel 20.03.2019... - Seite 23 Abb. 17: Komponenten der Armniveaueinstellung Klemmschraube Innensechskant M5×10 (Abb. 17/2) an der Oberarmgabel (Abb. 17/3) lösen. Über den Exzenterarmlagerbolzen (Abb. 17/1) mit Schlüssel SW5 die Gelenkarme (Abb. 17/4) auf waagrechte Lage ein- stellen. Klemmschraube Innensechskant M5×10 (Abb. 17/2) fest- ziehen. 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
- Seite 24 Über die Fallstangenbefestigung SW22 (Abb. 18/2) am Arm- profil (Abb. 18/3) die Fallstange einstellen. Gegen den Uhrzeigersinn: Ausfallprofil bewegt sich nach oben. Im Uhrzeigersinn: Ausfallprofil bewegt sich nach unten. Klemmschraube Gewindestift M5x10 (Abb. 18/1) festziehen. Ausfallprofil auf waagrechte Lage prüfen. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
- Seite 25 Markise ausfahren, bis am Mittelarmgelenk noch ein Spalt von 0,5 – 1,0 cm ist (Abb. 19). Untere Endlage am Motor nach Motoranleitung fixieren. Abb. 19: Markise ausfahren KD Obere Endlage Markise einfahren. Der Motor schaltet in der oberen Endlage aufgrund des steigenden Drehmoments ab.
- Seite 26 ð Die Lichtschiene wird ausgeschaltet. Dimmen Taste AUF (Abb. 20/1) auf dem Funkhandsender gedrückt halten. ð Die Lichtschiene wird heller gedimmt. Taste AB (Abb. 20/2) auf dem Funkhandsender gedrückt halten. ð Die Lichtschiene wird dunkler gedimmt. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
-
Seite 27: Störungen Beseitigen
Störungen beseitigen Störungen beseitigen Fehlerbeschreibung Ursache Abhilfe Motor brummt in Motor schaltet nicht ab Einstellungen Endlage ( Ä „Endlagen einstellen, KD“ Ä „Fallstange einstellen“ oberer Endlage auf Seite 25), Fallstange ( auf Seite 24) und Armniveau ( Ä „Armniveau einstellen“... - Seite 28 Funkhandsenders. Dimm-Modul hat Spei- Dimm-Modul nach Anleitung des Herstellers neu program- Ä Bedienungsanleitung des Dimm-Moduls und cher verloren. mieren des Funkhandsenders. Dimm-Modul defekt Dimm-Modul über den Support des Herstellers reparieren oder ersetzen lassen. Gelenkarmmarkise KD, KD-Doppel 20.03.2019...
-
Seite 29: Technische Daten
Technische Daten Technische Daten Gelenkarmmarkise KD/KD-Doppel Die technischen Daten zu der Gelenkarmmarkise KD/KD-Doppel den im Lieferumfang beigelegten Unterlagen entnehmen. LED-Stripe Angabe Wert Spannung 24 V Leistung pro Meter 9,6 W Helligkeit pro Meter 780 lm Anzahl LEDs pro Meter 120 Stück... -
Seite 30: Index
Persönliche Schutzausrüstung ... 13, 15 KD ....... . . 25 KD-Doppel . - Seite 31 Windklasse ......13 Wandkonsole ......16 20.03.2019 Gelenkarmmarkise KD, KD-Doppel...
