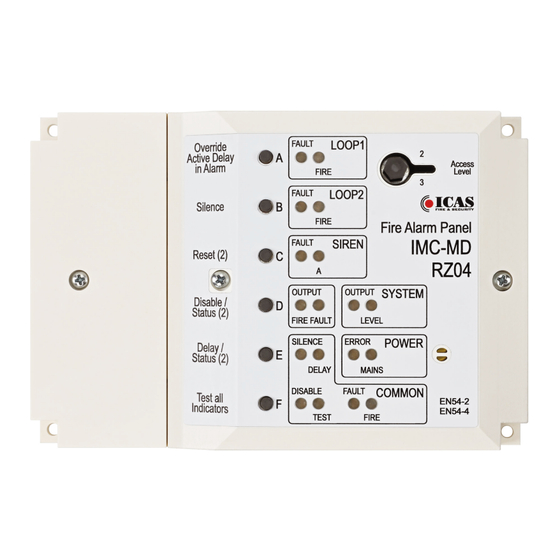

Mini-Zentrale
zur Verwendung mit CHOR-E Rauchmelder
Inhalt
1. Einleitung ....................................................................... 2
2. Bestimmungsgemäße Verwendung ................................... 2
3. Lieferumfang .................................................................. 2
4. Ausstattung .................................................................... 2
5. Optionales Zubehör ......................................................... 2
6. Technische Daten ............................................................ 3
7. Sicherheitshinweise ......................................................... 3
8. Platzierung ..................................................................... 3
9. Anschlussbeispiele ........................................................... 4
10. Verkabelung ................................................................... 8
11. Beschreibung der Anschlüsse ............................................ 8
12. Installation/Montage ....................................................... 8
13. Normalzustand ............................................................... 9
14. Übersicht der Anzeigen (Level 1) ...................................... 9
15. Bedienung .................................................................... 10
15.1 Berechtigungsebenen einstellen .............................. 10
15.2 Befehle/Einstellungen ............................................ 10
16. Zurücksetzen auf Werkseinstellungen ............................... 11
17. Alarmzustand ................................................................ 11
18. Funktion der Ausgänge .................................................. 11
19. Fehler-Anzeigen .............................................................11
20. Notstromversorgung ....................................................... 12
21. Wechsel des Notstromakkus ............................................ 12
22. Wartung ........................................................................12
23. Entsorgung ....................................................................12
RZ04
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ICAS RZ04
Inhaltszusammenfassung für ICAS RZ04
-

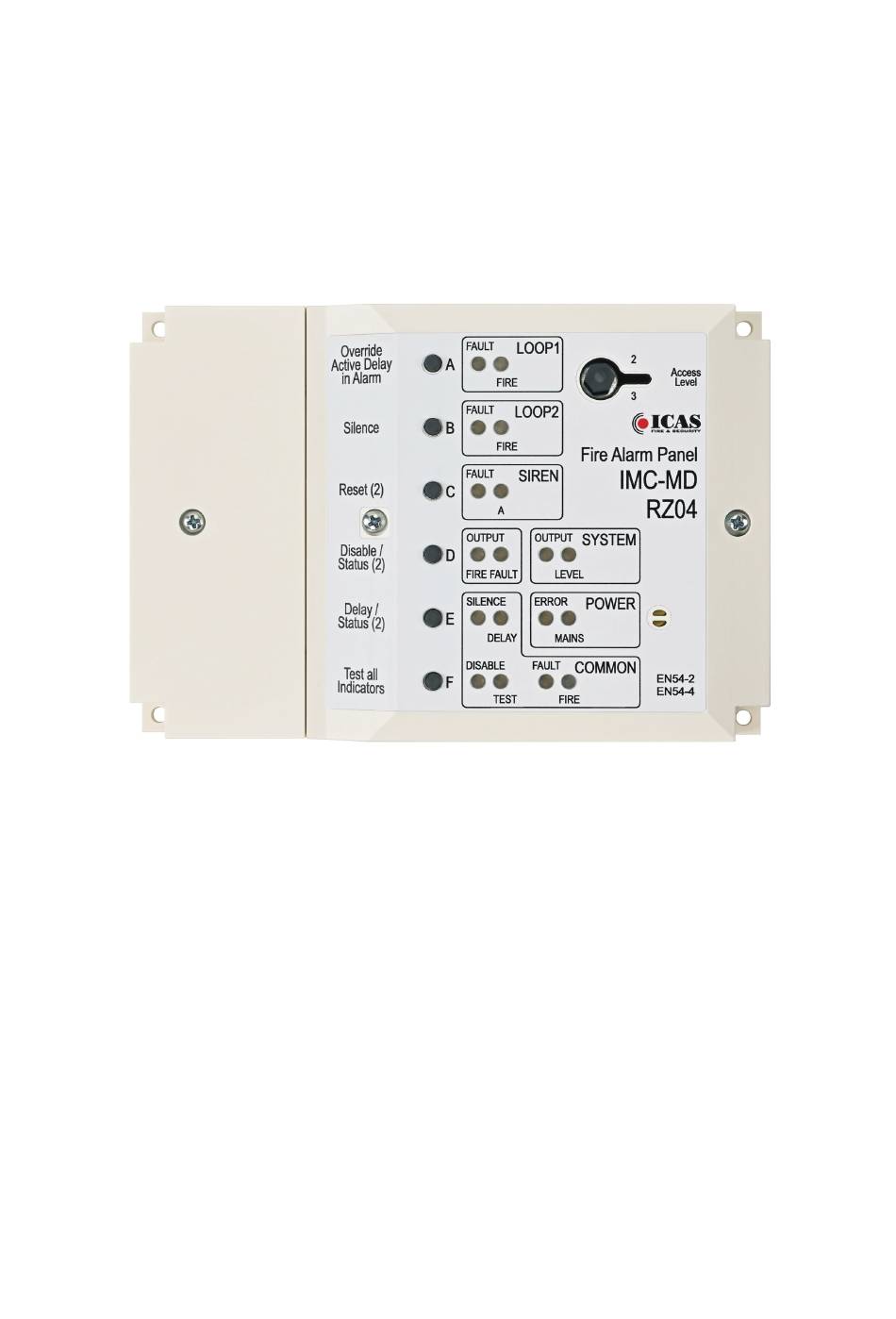

Seite 1: Inhaltsverzeichnis
Mini-Zentrale RZ04 zur Verwendung mit CHOR-E Rauchmelder Inhalt 14. Übersicht der Anzeigen (Level 1) ........9 1. Einleitung ............... 2 15. Bedienung ..............10 2. Bestimmungsgemäße Verwendung ........2 15.1 Berechtigungsebenen einstellen ......10 3. Lieferumfang ..............2 15.2 Befehle/Einstellungen ..........10 4. -
Seite 2: Einleitung
Batterien Leitungen werden überwacht entspricht den Normen EN54-2 und EN54-4 Die RZ04 liefert die 8 V / 12 V DC Spannungsversorgung und die Steuerung für zwei Meldelinien mit jeweils max. 8 CHOR-E 1 Gehäuse-Vorderteil 7 Kabeleingänge Rauchmeldern. Ein integrierter Notstromakku hält die 2 Funktionstasten Relaisausgänge... -
Seite 3: Technische Daten
Sie einen kompetenten Installateur für Sicherheits- bzw. Brandmeldesysteme. Bitte beachten Sie ebenfalls die 8. Platzierung Bedienungsanleitung der angeschlossenen Melder und Anbringung der Zentrale RZ04 unter Berücksichtigung folgender Signalgeber. Kriterien: Lesen Sie vor der Inbetriebnahme der Geräte bitte die Anleitung Zugänglichkeit für berechtigtes Personal... -
Seite 4: Anschlussbeispiele
- Geräten, die durch einen Elektromotor betrieben werden (Mindestabstand 1m) und innerhalb eines elektrischen - Leuchtstoffröhren Verteilerkastens Der Netzanschluss muss für berechtigtes Personal frei zugänglich Die RZ04 ist für den Betrieb bei Zimmertemperatur konzipiert. sein. 9. Anschlussbeispiele Beispiel 1: Allgemeines Beispiel mit einer Meldelinie: Steckbrücke zum Anschluss des Notstromakkus... - Seite 5 * Wenn die Sirene des 500IDT oder 500IDO angesteuert werden soll, müssen die Anschlüsse 4 und 6 mit dem Sirenenausgang der RZ04 verbunden werden. ** Wenn der Sirenenausgang die Normen EN 54-2 und EN 54-4 erfüllen soll, muss die Brücke J4 auf der Platine der RZ04 getrennt und eine Schottky-Diode eingesetzt werden (siehe auch Beispiel 7).
- Seite 6 Hausalarm Wassermelder z.B. GA90 z.B. NT02 z.B. NT04 z.B. WM02 +12 V 230 V RZ04 470 Ohm* 6,2kΩ LOOP * ein 470 Ohm-Widerstand muss in Serie verbunden werden. Beispiel 5: Steuerung einer Sirene über den Sirenenausgang max. 100 mA RZ04 (z.B.
- Seite 7 Wenn der Sirenenausgang die Normen EN 54-2 und EN 54-4 erfüllen soll, muss die Brücke J4 auf der Platine getrennt und eine Schottky- Diode eingesetzt werden. Wenn die vollständige Überwachung der Sirenenlinie nach den Normen nicht erforderlich ist, bleibt die Brücke J4 verbunden, und es sind keine Dioden einzusetzen. RZ04 +SIR - SIR 2,7 kΩ...
-
Seite 8: Verkabelung
Adern mit Aderndurchmesser mind. 0,8 mm, üblich ist JE- Y(ST)Y...BD 2 x 2 x 0,8 oder ein Brandmeldekabel. Die Relaisausgänge FIRE/FAULT: Abschirmung muss an 0 V an der RZ04 sowie an 0 V bei allen normalerweise offen (Schließer) Meldern angeschlossen werden. -
Seite 9: Normalzustand
Nach dem Stromanschluss blinken die LEDs "LOOP1 - FAULT" und "LOOP2 - FAULT" bis zu 10 Minuten lang, während die Meldelinien sich stabilisieren. Nach dieser Zeit piept die RZ04 zweimal und die LEDs "LOOP1 - FAULT" und "LOOP2 - FAULT"... -
Seite 10: Bedienung
D + A + E Level 2: Drehen Sie den Schlüssel vorsichtig gegen den Uhrzeigersinn , bis die RZ04 piept und die LED "SYSTEM - LEVEL" Level 3 (LED "SYSTEM - LEVEL" blinkt gelb) leuchtet. Verzögerung aktivieren/deaktivieren Level 3: Drehen Sie den Schlüssel... -
Seite 11: Zurücksetzen Auf Werkseinstellungen
Sollte der Stromverbrauch in einer Linie über die Alarmschwelle über 18. Funktion der Ausgänge einen Zeitraum von 10 Sekunden steigen, schaltet die RZ04 in den Sie können eine externe Alarmierung entweder an einen Alarmzustand. Dieser Zustand wird durch das rote Leuchten der LED Relaisausgang (FAULT/FIRE) oder an den Sirenenausgang (SIR) "COMMON - FIRE"... -
Seite 12: Notstromversorgung
Der Wechsel des Notstromakkus darf nur von einem Fachmann vorgenommen werden. Verwenden Sie nur den zugelassenen AKKU- RZ04 (3,6 V Lithium-Ionen-Akku mit einer Kapazität von 2600 mAh). Stellen Sie an der Zentrale Level 3 ein (s. Kapitel 15.1). Trennen Sie die Zentrale von der Netzstromversorgung.
