Esser IQ8Control C Installationsanleitung Seite 95

RS232- / TTY-Modul (Art.-Nr. 784842)
Serielle Schnittstelle, wahlweise mit RS232- oder TTY
(20 mA) zum Betrieb von externen Geräten, wie z. B.
Gefahren Management Systeme, Druckern, Parallel-
Anzeigetableaus
Ruhestrom: bei RS232 ca. 35 mA; bei TTY ca. 55 mA
3-Relais-Modul (Art.-Nr. 787531)
Drei überwachbare, bistabile Relaisausgänge mit
programmierbaren Ausgangsfunktionen, wahlweise als
Öffner- oder Schließerkontakt
Kontaktbelastung: max. 30 V DC / 1A
Ruhestrom: ca. 5 mA
3-Relais-SaS-Modul (Art.-Nr. 787532)
Zwei überwachbare, bistabile Relaisausgängen mit
programmierbaren Ausgangsfunktionen sowie ein
Sammelstörungsrelais
Kontaktbelastung: max. 30 V DC / 1A
Ruhestrom: ca. 15 mA
FB 798951.10 / 01.10

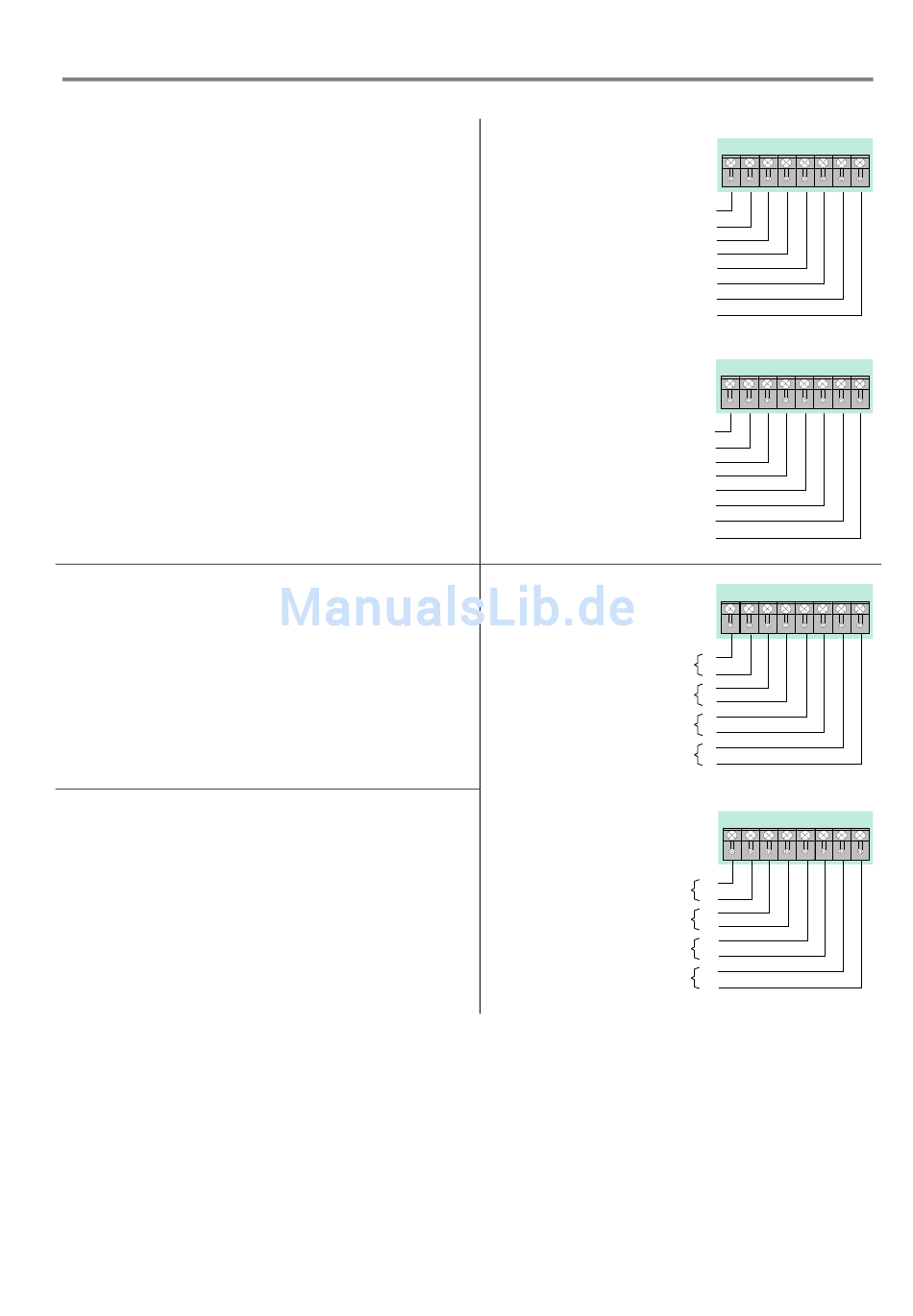

Brandmelde-Computer IQ8Control C/M
nicht belegen
TxD (Senden)
RxD (Empfangen)
nicht belegen
nicht belegen
nicht belegen
Data GND (Potentialfrei)
nicht belegen
Tx - (Senden)
nicht belegen
nicht belegen
Tx + (Senden)
nicht belegen
Rx + (Empfangen)
nicht belegen
Rx - (Empfangen)
ext. Gerät an Relais K 1
ext. Spannung z. B. +12 V
ext. Gerät an Relais K 2
ext. Gerät an Relais K 3
ext. Gerät an Relais K 1
ext. Spannung für ext. Gerät
an Relais K 1 z. B. +12 V
ext. Gerät an Relais K 2
ext. Spannung für ext. Gerät
an Relais K 2 z. B. +24 V
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
-
+
+
-
-
+
-
+
7 8
1 2 3 4 5 6
-
+
+
-
-
+
+
-
95
