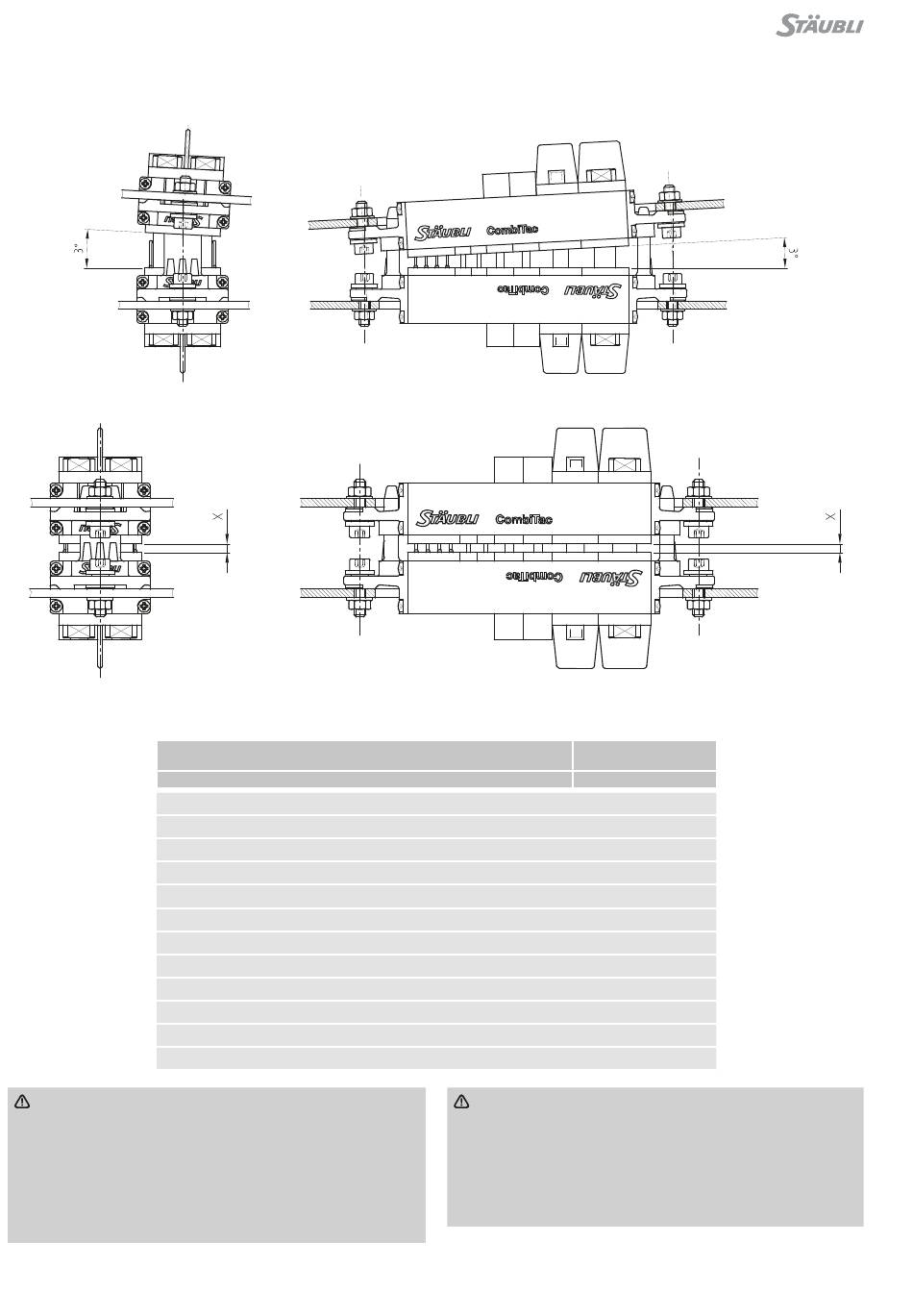

Maximal zulässige Winkelabweichung beim Steckvorgang�
Maximal zulässiger Abstand zwischen den Kontaktträgern in
gestecktem Zustand�
Kontakte
Contacts
CT0.6
CT1.5
CT-E8-2-IP2X
CT-LMFB
Weitere elektrische / Further electrical
POF-Crimpversion / crimp version
POF/SL-Linsenkontakt / Lens contact
Koaxial / Coaxial
Thermoelemente / Thermocouple pressure contacts
CT-NET
SCT
UCT/RCT
Achtung
Steckverbindungen mit unkontrollierter Kupplungskraft
und undefinierter Endposition
Es dürfen keine undefinierten Kupplungskräfte auf die Steck-
verbinder, Rahmen oder Führungsstifte einwirken� Für diese
Fälle muss kundenseitig eine Führung z� B� mit mechanisch
stabilen Bolzen angebracht werden�
Nichteinhaltung dieser Empfehlung kann zu Beschädigung
der Steckverbindung führen�
16 / 20
16 / 20
Maximum permissible mounting offset in the connecting phase�
Max�permissible distance between the contact carriers when
mated�
Abmessungen X
Attention
Connections with uncontrolled coupling force and
undefined end position
Undefined coupling forces must not be applied to the con-
nectors, frames or guiding pins� In such cases the customer
must provide a pole-mating guide (e�g� with mechanically
robust pins)� Failure to follow such recommendations may
result in connector damage�
Sizes X
max. mm
1,5
2.75
2
1
3
1,5
7,5
1,5
1,5
2
2
2
