Toro Recycler-Kit Installationsanweisungen

Toro Recycler-Kit Installationsanweisungen

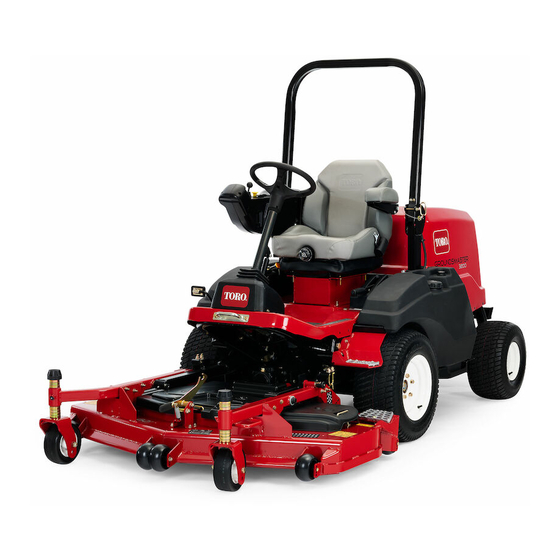

Zugmaschinen – serie groundsmaster 3200 oder 3300 mit 1,52 m oder 1,83 m heckauswurf-rotationsmäher

Werbung

Recycler
Zugmaschinen – Serie Groundsmaster
oder 1,83 m Heckauswurf-Rotationsmäher
Modellnr. 31977
Modellnr. 31979
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1.
Stellen Sie die Maschine auf einer ebenen Fläche ab.
2.
Aktivieren Sie die Feststellbremse.
3.
Heben Sie das Mähwerk in die T
Bedienungsanleitung.
4.
Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
5.
Drehen Sie das Mähwerk in die W
Bedienungsanleitung.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
-Kit
-Stellung, weitere Informationen finden Sie in der
RANSPORT
-Stellung, weitere Informationen finden Sie in der
ARTUNGS
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3437-171 Rev A
®
3200 oder 3300 mit 1,52 m
Installationsanweisungen
Originaldokuments (DE)
Alle Rechte vorbehalten *3437-171* A
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro Recycler-Kit

  • Seite 1 Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. Drehen Sie das Mähwerk in die W -Stellung, weitere Informationen finden Sie in der ARTUNGS Bedienungsanleitung. © 2019—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3437-171* A 8111 Lyndale Avenue South www.Toro.com.
  • Seite 2: Entfernen Der Stopfen

    Entfernen der Stopfen Keine Teile werden benötigt Verfahren 1,52 m-Mähwerk g308834 Bild 1 1. Blenden...
  • Seite 3: Entfernen Der Messer

    183-cm-Mähwerk: g308835 Bild 2 1. Blenden Entfernen der Messer Keine Teile werden benötigt Verfahren Halten Sie das Ende des Messers mit einem g011355 stark wattierten Handschuh oder wickeln Sie Bild 3 einen Lappen um es herum. 1. Messerschraube 2. Antiskalpierkuppe Entfernen Sie die Messerschraube, die Antiskalpierkuppe und das Messer von der Spindelwelle...
  • Seite 4: Entfernen Der Ablenkbleche

    Entfernen der Ablenkbleche Keine Teile werden benötigt Für 1,52 m-Mähwerke Entfernen Sie die vorhandenen Ablenkbleche und deren Befestigungselemente vom Mähwerk, wie in Bild 4 dargestellt. Bewahren Sie die Teile auf, wenn Sie das Kit in Zukunft wieder abbauen. g308832 Bild 4...
  • Seite 5 Für 1,83 m-Mähwerke Entfernen Sie die vorhandenen Ablenkbleche und deren Befestigungselemente vom Mähwerk, wie in Bild 5 dargestellt. Bewahren Sie die Teile auf, wenn Sie das Kit in Zukunft wieder abbauen. g308833 Bild 5 Einbau der Ablenkbleche des Recyclers Für diesen Arbeitsschritt erforderliche Teile: Hinteres, rechtes Ablenkblech Hinteres, mittleres Ablenkblech Hinteres, linkes Ablenkblech...
  • Seite 6 Für 1,52 m-Mähwerke Befestigen Sie das hintere, rechte Ablenkblech lose mit drei Schlossschrauben (3/8" x 7/8") und drei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 6 dargestellt. Befestigen Sie das hintere, linke Ablenkblech lose mit drei Schlossschrauben (3/8" x 7/8") und drei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 6 dargestellt.
  • Seite 7 Für 1,83 m-Mähwerke Befestigen Sie das hintere, rechte Ablenkblech lose mit zwei Schlossschrauben (3/8" x 7/8") und zwei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 7 dargestellt. Befestigen Sie das hintere, linke Ablenkblech lose mit zwei Schlossschrauben (3/8" x 7/8") und zwei Sicherungsmuttern (3/8") am Mähwerk, wie in Bild 7 dargestellt.
  • Seite 8: Einbauen Der Messer

    ausreichenden Spielraum einzustellen und ziehen Sie dann das/die Ablenkblech(e) wieder fest. Einbauen der Messer Keine Teile werden benötigt Abschließen der Verfahren Installation Bringen Sie das Messer, die Antiskalpierkuppe und die Messerschraube an und ziehen Sie die Messerschraube mit 115-149 N·m an, siehe Bild Keine Teile werden benötigt Wichtig:...
  • Seite 9 Hinweis: Sie müssen alle offenen Löcher, die nicht durch einen Riemenschutz oder den Rahmen abgedeckt sind, mit Stopfen versehen, um das Herausschleudern von Sand und/oder anderen kleinen Gegenstände durch das Mähwerk zu verhindern.
  • Seite 10 Hinweise:...
  • Seite 11 Hinweise:...
