RANGER

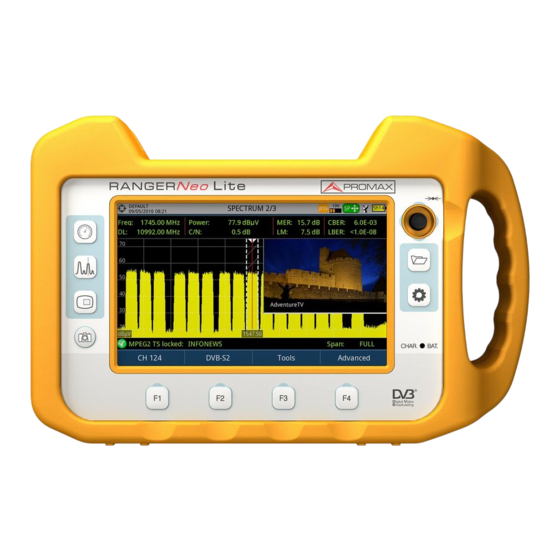

ANSICHT VON VORNE
1
2
3
4
5
1
TFT Touchscreen
2
Messbildschirm-Taste
3
Spektrum-Taste
4
TV-Taste
5
Referenz (<1s drücken)
Screenshot (>1s gedrückt halten)
SYMBOLE AUF DEM BILDSCHIRM
STATUSLEISTE
Akku-Ladeanzeige
Akkubetrieb mit Angabe der Restlaufzeit
4h21
Akkubetrieb mit Angabe der prozentualen Restladung
USB im Modus einer seriellen Schnittstelle
Sat-Band
18V
Spannung, 22 kHz Signal und LNB Versorgungsspannung
Terrestrisches Band
USB Stick aufgesteckt
Signalquelle WLAN
Aktuelle Installation
Komprimierte Installationsdatei
SatCR (SCD/EN50494) Befehle aktiviert
JESS (SCD2/EN50607) Befehle aktiviert
Joystick Multi-Funktion aktiviert
Zweistelliger Code zeigt die aktuelle Funktion:
FR Frequenzabstimmung
FR
CH Kanalabstimmung
CH
SP SPAN einstellen
SP
MK Marker bewegen
MK
EC
EC Echo einstellen / Zoom
AP
AP Access Point wählen
Englische Bedienungsanleitung im Downloadbereich unter:
Neo
Lite
6
Joystick
7
Taste Installations-Verwaltung
8
Taste Einstellungen
LED Ladeanzeige
9
Softkeys
10
KURZANLEITUNG
Reset (6s gedrückt halten)
11
Geplanter Task
AUSWAHL DER SERVICELISTE
Digital-TV Service
Digitalradio
DIALOGMELDUNGEN
Fehler
Frage
VIDEO & AUDIO EINSTELLMENÜ
Helligkeit des TFT-Displazs
EIN:
(<1s)
AUS:
(2s)
www.promax.es
Warenzeichen
Eingetr.
des DVB - Digital Video
Broadcasting Project
6
7
8
9
10
11
HDTV Service
Verschlüsselter
Daten
Service
OK
Warnhinweis
Lautstärke
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promax RANGER Neo Lite
Inhaltszusammenfassung für Promax RANGER Neo Lite
- Seite 1 JESS (SCD2/EN50607) Befehle aktiviert Joystick Multi-Funktion aktiviert Zweistelliger Code zeigt die aktuelle Funktion: EIN: FR Frequenzabstimmung (<1s) CH Kanalabstimmung SP SPAN einstellen MK Marker bewegen AUS: EC Echo einstellen / Zoom (2s) AP Access Point wählen www.promax.es Englische Bedienungsanleitung im Downloadbereich unter:...
- Seite 2 RANGER Lite KURZANLEITUNG EINSTELLUNGEN Einstellungen WLAN Signalquelle: Terrestr. Satelit Band: TS Decoder-Eingang: ASI-Ausgang: LNB Versorgung: Versorgungsspannung: LNB Stromaufnahme: BILDSCHIRMDARSTELLUNGEN MESSUNGEN DEFAULT DEFAULT DEFAULT MESSUNGEN 1/3 MESSUNGEN 2/3 5h15 5h15 MESSUNGEN 3/3 5h15 23/12/2016 07:40 23/12/2016 07:40 23/12/2016 07:40 65.6 dBµV Leistung: 80.8dBµV Band...
- Seite 3 RANGER Lite KURZANLEITUNG DEFAULT DEFAULT DEFAULT TV 3/3 TV 1/3 5h15 TV 2/3 5h15 5h15 23/12/2016 07:40 23/12/2016 07:40 23/12/2016 07:40 VIDEO SERVICIO RGE2 Proveedor RTVE 12549 ONID 8916 LIBRE TSID 40000 40001 NIT v. +Info Tipo Aplic. HbbTV Potencia: 69.2 dBµV AUDIO...
- Seite 4 RANGER Lite KURZANLEITUNG Funktionen Service wählen... Kanäle durchsuchen FM Radiosender finden Feldstärkemessung Datalogger Neu... Test & Go TS Aufnahme Impulsantwort Konstellation LTE Ingress Test Dämpfungstest Task Planer... WLAN-Einstellungen Antenne Extern Analoger Eingang Erweitert Video-Filter: Umriss Ausgefüllt Transparenz Durchschnitt: Spektrumanzeige: Peilton: Normal Marker: Marker zentrieren:...
- Seite 5 RANGER Lite KURZANLEITUNG WLAN EINSTELLUNGEN Einstellungen WLAN Signalquelle: WLAN BILDSCHIRMDARSTELLUNG SIGNALÜBERSICHT PROMAX ÜBERSICHT 5h15 22/12/2016 12:10 SSID CH RSSI(dBm) Security Device 01:23:45:67:89:ab 1 Wireless Router... JAZZTEL MOVISTAR aa:bb:cc:dd:ee:ff WPA2 WAP6969N YACOM 98:76:54:32:10:fe Ninguno YOIGO a1:b2:c3:d4:e5:f6 22:44:66:88:ab:cd ORANGE VODAFONE 13:57:92:46:80:31 ARRAKIS...
- Seite 6 RANGER Lite KURZANLEITUNG WLAN SPEKTRUM PROMAX WLAN SPEKTRUM 5h15 22/12/2016 12:10 MaxLeist: -60.0 N.AP: RSSI: -68 dBm UTIL: 0.0 % DurLeist: -70.0 SNR: 23 dB 20 MHz VODAFONE ORANGE JAZZTEL YACOM TELEFONICA ARRAKIS TERRA YOIGO MOVISTAR WANADOO -1... K 51...
-
Seite 7: Menü Einstellungen
RANGER Lite KURZANLEITUNG MENÜ EINSTELLUNGEN Terrestrische Einstellungen Signalquelle: WLAN Band: Satellit Terrestrisch LNB Versorgung: Inaktiv Aktiv Versorgungsspannung: Extern 12 V 24 V LNB Stromaufnahme: SAT-Einstellungen WLAN Signalquelle: Terrestrisch Satellit Band: DiSEqC Modus: SatCR SCD/EN50494: JESS SCD2/EN50607: Polarisation: Horizontal/Links Vertikal/Rechts Sat-Band: Hoch Tief LNB Osz. -
Seite 8: Installation
RANGER Lite KURZANLEITUNG INSTALLATIONS-MANAGER Ansehen Laden Alle (0) Screenshots (0) Kanaltabellen (0) Datalogger (0) Verwalten DiSEqC (0) Erfasste Daten (0) Signal Monitoring (0) Service Datenbanken (0) Antennen (0) TS (0) Neu erstellen Datei Alle markieren Markierungen entfernen Funktionen Löschen Alle markieren Zu USB kopieren Markierungen entfernen Archiv... -
Seite 9: Parameter Bearbeiten
RANGER Lite KURZANLEITUNG JOYSTICK (1s) Konfiguration des Joysticks RefPegel+ RefPegel+ Span - Span + RefPegel- RefPegel- Frequenz- Kanal- Marker bewegen Access- SPAN abstimmung abstimmung (Marker EIN) Point anpassen PARAMETER BEARBEITEN PARAMETER AUSWÄHLEN Abstimmung Erweitert Kanal: Durchschnitt: Kanaltabelle CCIR Spektrumanzeige Umriss Abstimmen nach: Kanal Peilton:... - Seite 10 Span: 100 MHz K 31 DVB-T Funktionen Erweitert K 33 DVB-T Funktionen Erweitert SCHREIBEN AUF DER VIRTUELLEN TASTATUR DEFAULT DEFAULT SPEKTRUM 1/3 SPEKTRUM 1/3 5h15 5h15 15/05/2015 13:50 15/05/2015 13:55 Dateiname eingeben: Dateiname eingeben: PROMAX & & Shift Abbrechen Abbrechen Shift...
- Seite 11 RANGER Lite KURZANLEITUNG TOOLBAR DEFAULT SPEKTRUM 1/3 DEFAULT 5h15 SPEKTRUM 1/3 5h15 15/05/2015 14:00 15/02/2017 14:10 Freq.: 554.00 MHz Leistung: 77.8 dBµV MER: 27.6 dB CBER: 1.1E-04 Freq.: 570.00 MHz Power: 74.7 dBµV MER: 28.5 dB CBER: 1.4E-04 C/N: 32.5 dB 8.9 dB VBER: <1.0E-08...
- Seite 12 RANGER Lite KURZANLEITUNG ANSICHT VON OBEN HF-Eingangsbuchse SEITENANSICHT Spannungsversorgung EIN/AUS-Schalter Video/Audio Eingang HDMI Ausgang USB Anschluss ETHERNET Anschluss RESET Falls das Gerät nicht mehr reagiert, den EIN/AUS-Schalter (17) etwa 10 Sekunden lang gedrückt halten. Sollte das nicht ausreichen, kann durch längeres Drücken der Taste F4 (11) ein Reset herbeigeführt werden (weitere Informationen finden Sie in der Bedienungsanleitung).
