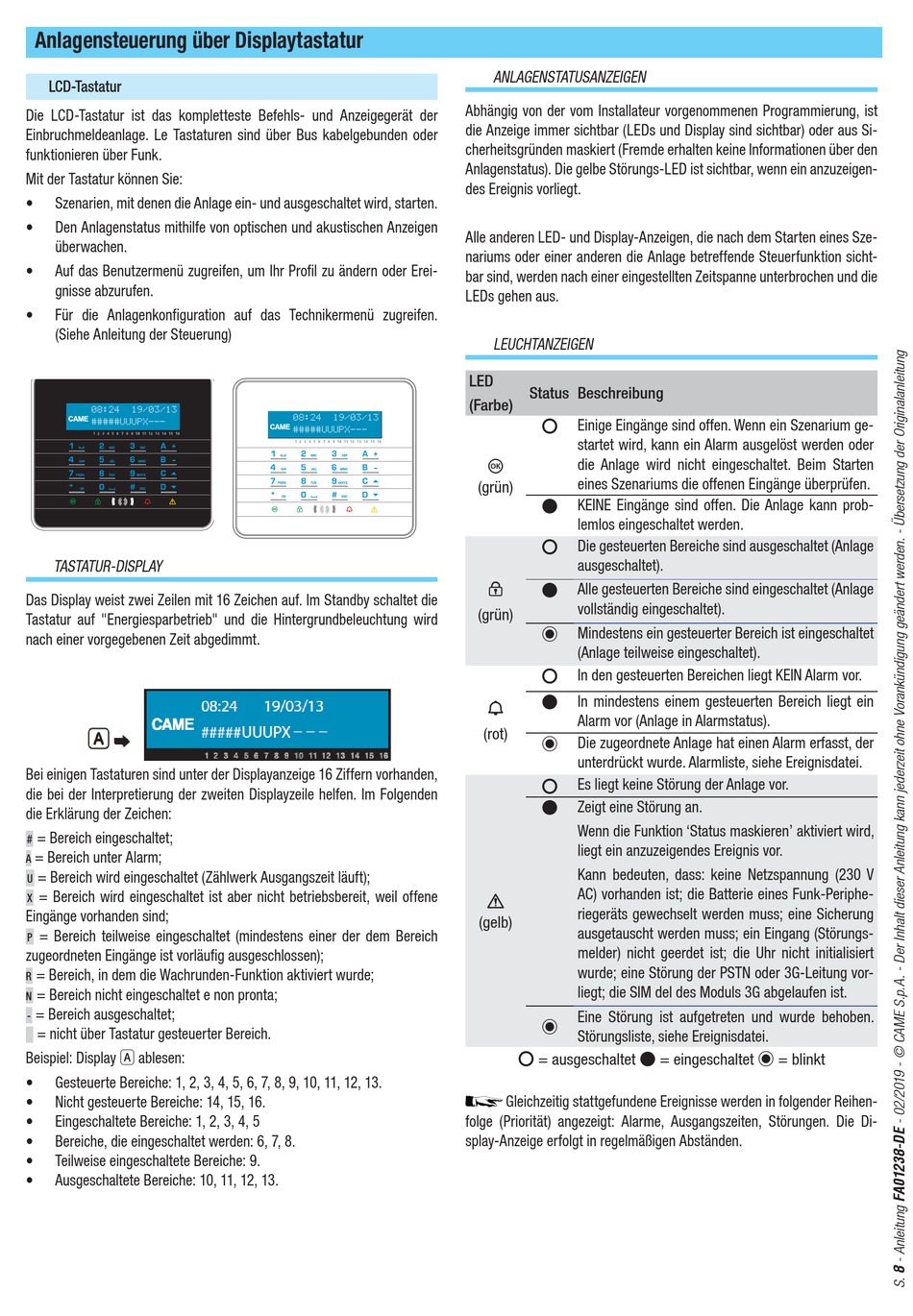

CAME PXC2-32 Benutzerhandbuch Seite 128

Anlagensteuerung über Displaytastatur
LCD-Tastatur
Die LCD-Tastatur ist das kompletteste Befehls- und Anzeigegerät der
Einbruchmeldeanlage. Le Tastaturen sind über Bus kabelgebunden oder
funktionieren über Funk.
Mit der Tastatur können Sie:
• Szenarien, mit denen die Anlage ein- und ausgeschaltet wird, starten.
• Den Anlagenstatus mithilfe von optischen und akustischen Anzeigen
überwachen.
• Auf das Benutzermenü zugreifen, um Ihr Profil zu ändern oder Erei-
gnisse abzurufen.
• Für die Anlagenkonfiguration auf das Technikermenü zugreifen.
(Siehe Anleitung der Steuerung)
08:24 19/03/13
#####UUUPX---
TASTATUR-DISPLAY
Das Display weist zwei Zeilen mit 16 Zeichen auf. Im Standby schaltet die
Tastatur auf "Energiesparbetrieb" und die Hintergrundbeleuchtung wird
nach einer vorgegebenen Zeit abgedimmt.
➡
Bei einigen Tastaturen sind unter der Displayanzeige 16 Ziffern vorhanden,
die bei der Interpretierung der zweiten Displayzeile helfen. Im Folgenden
die Erklärung der Zeichen:
= Bereich eingeschaltet;
#
= Bereich unter Alarm;
A
= Bereich wird eingeschaltet (Zählwerk Ausgangszeit läuft);
U
= Bereich wird eingeschaltet ist aber nicht betriebsbereit, weil offene
X
Eingänge vorhanden sind;
= Bereich teilweise eingeschaltet (mindestens einer der dem Bereich
P
zugeordneten Eingänge ist vorläufig ausgeschlossen);
= Bereich, in dem die Wachrunden-Funktion aktiviert wurde;
R
= Bereich nicht eingeschaltet e non pronta;
N
= Bereich ausgeschaltet;
-
= nicht über Tastatur gesteuerter Bereich.
Beispiel: Display ablesen:
• Gesteuerte Bereiche: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13.
• Nicht gesteuerte Bereiche: 14, 15, 16.
• Eingeschaltete Bereiche: 1, 2, 3, 4, 5
• Bereiche, die eingeschaltet werden: 6, 7, 8.
• Teilweise eingeschaltete Bereiche: 9.
• Ausgeschaltete Bereiche: 10, 11, 12, 13.
08:24 08:24 19/03/13 19/03/13
#####UUUPX---
#####UUUPX---
ANLAGENSTATUSANZEIGEN
Abhängig von der vom Installateur vorgenommenen Programmierung, ist
die Anzeige immer sichtbar (LEDs und Display sind sichtbar) oder aus Si-
cherheitsgründen maskiert (Fremde erhalten keine Informationen über den
Anlagenstatus). Die gelbe Störungs-LED ist sichtbar, wenn ein anzuzeigen-
des Ereignis vorliegt.
Alle anderen LED- und Display-Anzeigen, die nach dem Starten eines Sze-
nariums oder einer anderen die Anlage betreffende Steuerfunktion sicht-
bar sind, werden nach einer eingestellten Zeitspanne unterbrochen und die
LEDs gehen aus.
LEUCHTANZEIGEN
LED
Status Beschreibung
(Farbe)
Einige Eingänge sind offen. Wenn ein Szenarium ge-
〇
startet wird, kann ein Alarm ausgelöst werden oder
die Anlage wird nicht eingeschaltet. Beim Starten
eines Szenariums die offenen Eingänge überprüfen.
(grün)
KEINE Eingänge sind offen. Die Anlage kann prob-
●
lemlos eingeschaltet werden.
Die gesteuerten Bereiche sind ausgeschaltet (Anlage
〇
ausgeschaltet).
Alle gesteuerten Bereiche sind eingeschaltet (Anlage
●
vollständig eingeschaltet).
(grün)
Mindestens ein gesteuerter Bereich ist eingeschaltet
◉
(Anlage teilweise eingeschaltet).
In den gesteuerten Bereichen liegt KEIN Alarm vor.
〇
In mindestens einem gesteuerten Bereich liegt ein
●
Alarm vor (Anlage in Alarmstatus).
(rot)
Die zugeordnete Anlage hat einen Alarm erfasst, der
◉
unterdrückt wurde. Alarmliste, siehe Ereignisdatei.
Es liegt keine Störung der Anlage vor.
〇
Zeigt eine Störung an.
●
Wenn die Funktion 'Status maskieren' aktiviert wird,
liegt ein anzuzeigendes Ereignis vor.
Kann bedeuten, dass: keine Netzspannung (230 V
AC) vorhanden ist; die Batterie eines Funk-Periphe-
riegeräts gewechselt werden muss; eine Sicherung
(gelb)
ausgetauscht werden muss; ein Eingang (Störungs-
melder) nicht geerdet ist; die Uhr nicht initialisiert
wurde; eine Störung der PSTN oder 3G-Leitung vor-
liegt; die SIM del des Moduls 3G abgelaufen ist.
Eine Störung ist aufgetreten und wurde behoben.
◉
Störungsliste, siehe Ereignisdatei.
〇 = ausgeschaltet ● = eingeschaltet ◉ = blinkt
Gleichzeitig stattgefundene Ereignisse werden in folgender Reihen-
folge (Priorität) angezeigt: Alarme, Ausgangszeiten, Störungen. Die Di-
splay-Anzeige erfolgt in regelmäßigen Abständen.
