INSTALLATION AND MAINTENANCE INSTRUCTIONS FOR
EN
2020PT PHOTO-THERMAL SMOKE SENSOR
SPECIFICATIONS
Supply Voltage: 14 - 28 VDC
Quiescent current: 60µA Typical, at 24VDC, 25°C
Latching Alarm: Reset by momentary power interruption.
WARNING - sensor characteristics may vary from other manufacturer products.
Check compatibility with panel supplier for any limitations. eg: maximum quantity
of devices per circuit.
BASE MOUNTING AND WIRING INSTRUCTIONS

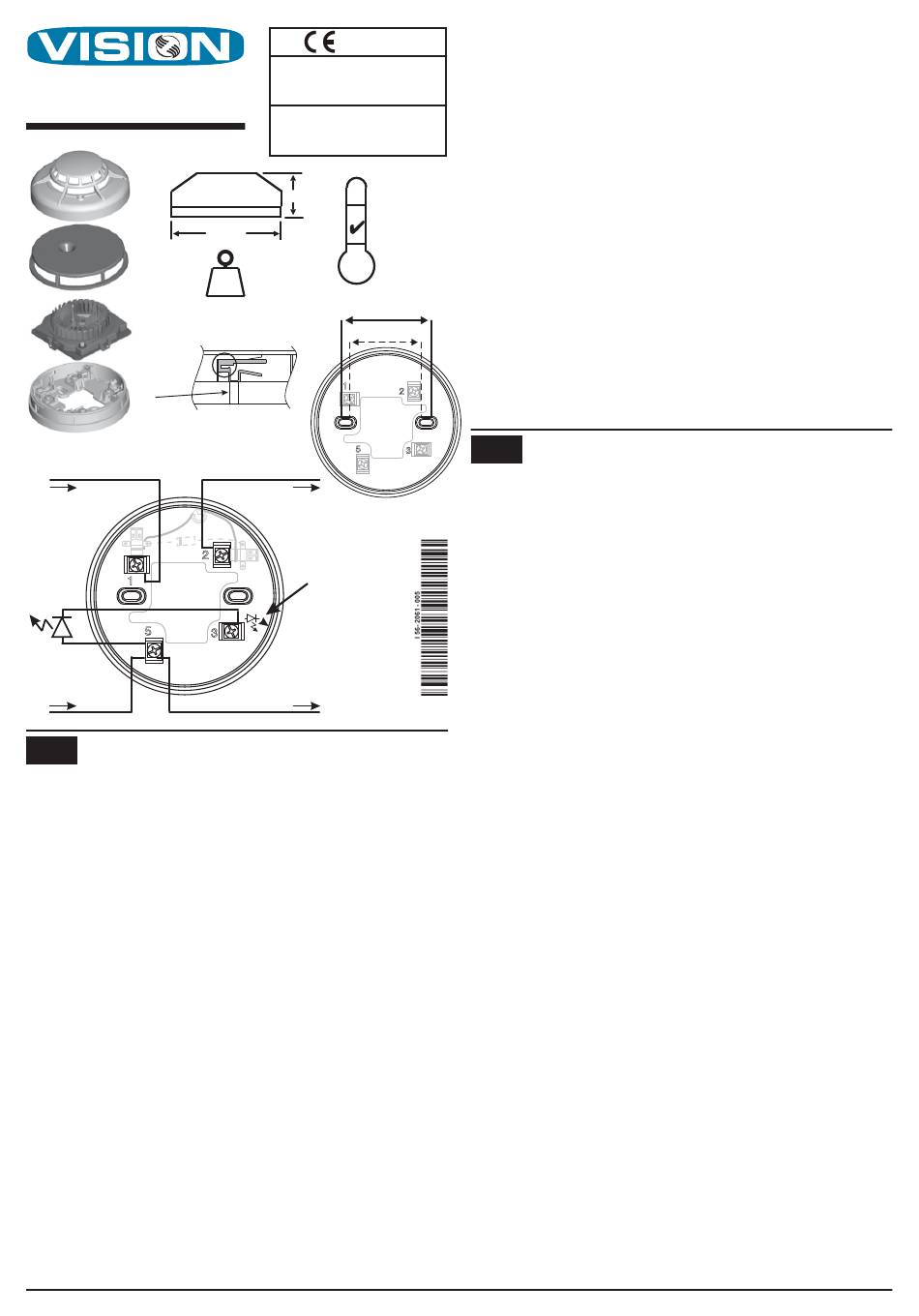

See figure 1 for terminal connections. Sensor LED position marked by diode symbol
and arrow on base wall (See fig 1 *)
Notes: Do not loop wire under terminals: Break the wire run to ensure supervision of
connections.
All wiring must conform to applicable local and national codes and regulations.
Each 2020B base is fitted with a shorting spring to connect across terminals 1 and 2
to permit loop wiring to be checked before installation of sensor heads. This spring
automatically disengages when the sensor is fitted into the base.
WARNING - Remove power from sensor monitoring circuits before installing
sensors.
SENSOR INSTALLATION
1. Place the sensor into the sensor base and rotate clockwise with gentle pressure
until the sensor drops into place. Continue rotating clockwise until the slot in the
sensor cover lines up with the lines moulded in the base (See fig 2 **)
2. After all sensors have been installed, apply power to the sensor monitoring circuits.
3. Test the sensor as described under TESTING.
Tamper-Resistance
The removal of the small plastic tab on the base indicated in figure 2 prevents the
removal of the sensor head without a tool.
CAUTION - Dust covers must be removed before the system can be made
operational.
TESTING
Smoke or Heat Method
1. Using a test smoke or heat tool from an approved manufacturer such as No Climb
Products Ltd, apply in accordance with the suppliers instructions
2. Provided the sensor has not reached its drift compensation limit, it should latch into
alarm within a few seconds, and the control panel should activate into alarm.
D900-51-00
2831 05
DOP-CFD017
Honeywell Products and Solutions Sàrl
(Trading as System Sensor Europe)
Zone d'activités La Pièce 16
CH-1180 ROLLE, Switzerland
EN54-7: 2000 / A1: 2002 / A2: 2006 -
Smoke detectors
EN54-5: 2000 / A1: 2002 Class A1R
- Heat detectors
50mm
70°C
102mm
-30°C
78g
60mm
50.8mm
V-
*
Fig. / Abb. 1
V+
Laser Test Tool Method (Model No. 2020LT)
Note: This method does not carry out a complete functional test of the sensor.
1. Align the flashing red spot produced by the laser beam with the LED on the sensor.
2. The sensor should latch into alarm within a few seconds, and the control panel
should activate into alarm.
MAINTENANCE
1. Remove the sensor to be cleaned from the system.
2. Gently release each of the cover removal tabs that secure the cover in place and
remove the sensor cover.
3. Vacuum the outside of the screen carefully without removing it.
4. Carefully remove the screen from the sensing chamber.
5. Use a vacuum cleaner and/or clean, compressed air to remove dust and debris from
the sensing chamber and the inside of the screen.
6. Re-install the screen by aligning the arrow moulded on it with the arrow on the sens-
ing chamber, sliding the screen over the chamber and applying gentle pressure to
secure it in place.
7. Reinstall the sensor cover. Align the LED with the cover assembly and snap the
cover into place, ensuring that all the cover removal tabs are correctly engaged.
8. When all the sensors have been cleaned, restore power to the circuit and test the
sensor as described in TESTING above.
WARNING - LIMITATIONS OF SMOKE SENSORS
Smoke sensors will only work when connected to a functioning, compatible
control panel.
Smoke sensors have sensing limitations. They will not sense fires where smoke
does not reach the sensor, and different types of sensor will respond differently
to various smoke types.
Smoke sensors cannot last forever, and we recommended replacement after
10 years.
RIVELATORE OTTICO-TERMICO D'INCENDIO 2020PT
I
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
SPECIFICHE
Tensione di alimentazione: 14 - 28 VDC
Corrente di riposo: 60µA Typico @24VDC, 25°C
Mantenimento allarme: RESET mediante interruzione temporanea dell'alimentazione
AVVERTENZA - le caratteristiche del rivelatore possono essere diverse da quelle
di altri prodotti del fornitore. Controlli la compatibilità con il fornitore del pannello
per ogni limitazione: per es. quantità massima di dispositivi per zona.
MONTAGGIO DELLA BASE ED ISTRUZIONI PER IL CABLAGGIO
Vedere figura 1 per il collegamento dei terminali. La posizione che sarà assunta
dall'indicatore LED del rivelatore è segnalata dal simbolo del diodo e dalla freccia locati
sulla superficie interna della base di montaggio (vedere figura 1*).
Note: Interrompere sempre il cablaggio per assicurare la supervisione delle
connessioni. Il cablaggio deve soddisfare le norme ed i regolamenti applicabili.
Ogni base 2020B è dotata di una molla di cortocircuito che può essere utilizzata per
collegare i terminali 1 e 2 permettendo così di verificare l'integrità del cablaggio prima
di procedere al montaggio dei rivelatori. Questa molla recupera la posizione di riposo
automaticamente all'innesto di un sensore.
ATTENZIONE - Togliere alimentazione ai dispositivi che controllano i rivelatori
prima di installarli.
INSTALLAZIONE DEL RIVELATORE
1. Posizionare il rivelatore nella base e ruotarlo in senso orario, esercitando una lieve
pressione, fino a quando il rivelatore non scivola in posizione. Continuare la rotazione
fino a che la fessura del rivelatore non risulta allineata al riferimento in rilievo della
base (vedere figura 2**).
2. Dopo aver installato tutti i rivelatori, dare l'alimentazione ai dispositivi che ne
effettuano il monitoraggio.
3. Verificare i sensori come descritto nel paragrafo TEST.
Anti-manomissione
La rimozione della piccola linguetta in plastica indicata in figura 2 rende necessario
l'impiego di un utensile per togliere il rivelatore dalla sua base.
CAUTELA - Le coperture parapolvere devono essere rimosse dai rivelatori prima
che il sistema sia reso operativo.
TEST
Risposta al fumo od al calore
1. Utilizzare un apparecchio di test della No Climb Products Ltd (od equivalente)
secondo le istruzioni fornite dal costruttore.
2. A condizione che il rivelatore non abbia raggiunto il limite della compensazione
del drift, dovrebbe andare in allarme in qualche secondo e il pannello di controllo
segnalare l'allarme.
Telecomando laser (Accessorio codice 2020LT)
NOTA: QUESTO TEST NON VERIFICA COMPLETAMENTE LA FUNZIONALITÀ
DEL RIVELATORE.
1. Allineare il fascio laser (punto lampeggiante rosso) prodotto dall'accessorio al LED
del rivelatore.
2. A condizione che il rivelatore non abbia raggiunto il limite della compensazione
del drift, dovrebbe andare in allarme in qualche secondo e il pannello di controllo
segnalare l'allarme.
MANUTENZIONE
1. Rimuovere dalla sua base il rivelatore da pulire
2. Rilasciare con delicatezza i ganci che fissano la calotta alla parte interna del rivelatore
e rimuoverla.
3. Utilizzando un aspirapolvere, rimuovere con cura fibre e polvere che possono essersi
depositate sul coperchio della camera ottica.
4. Togliere il coperchio della camera ottica. Questa parte è disponibile come ricambio.
5. Utilizzando un aspirapolvere oppure dell'aria compressa, rimuovere fibre e polvere
dalla camera ottica e, in caso venga riutilizzato, dalla parte interna del coperchio.
Pittway Tecnologica S.r.l., Via Caboto 19/3, 34147 Trieste, ITALY I56-2061-005
