Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
Sendeeinheit

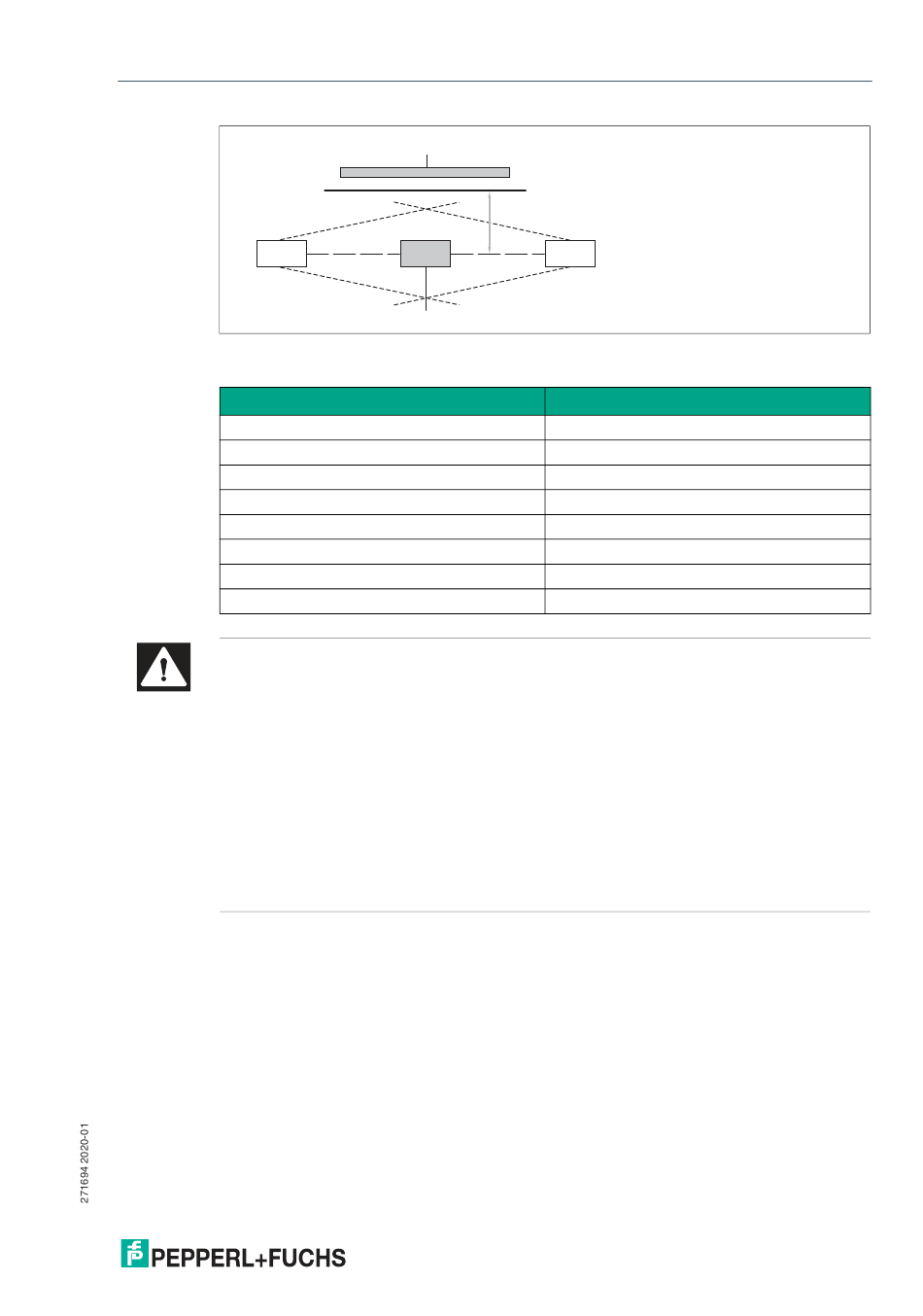

Abbildung 4.4 Erläuterung zur Gefahr der Umspiegelung von Schutzstrahlen
Mindestabstand des Schutzfelds zu spiegelnden Flächen
Schutzfeldbreite [m]
0,2 ... 3,0
4,0
5,0
6,0
8,0
10
15
20
Gefahr!
Lebensgefahr durch indirekte Lichtausbreitung bei Betrieb unterhalb der spezifizierten Mini-
malreichweite
Wenn Sie die Schutzeinrichtung unterhalb seiner spezifizierten Minimalreichweite betreiben,
kann das eine Umspiegelung durch reflektierende oder streuende Objekte außerhalb der
angegebenen Mindestabstände hervorrrufen. Die so herbeigeführte fehlerhafte Funktion kann
dazu führen, dass Personen oder Objekte nicht erkannt werden.
Beachten Sie Minimalreichweite der Schutzeinrichtung, die Sie einsetzen.
Betreiben Sie die Schutzeinrichtung niemals unterhalb dieser spezifizierten
Minimalreichweite!
Beachten Sie bei der Montage auch, dass sich die Bedingungen für die
Lichtstrahlungsausbreitung während des Betriebs z. B. durch bewegte Maschinenteile
oder optisch streuende Medien ändern können.
4.4

Anschluss und Betriebsarteneinstellung

Am Anschluss der Sendereinheit und Empfängereinheit können Versorgungsspannung und
Systemeinstellungen beschaltet werden. Weiterhin ist es möglich, folgende Betriebsarten ein-
zustellen:
Betriebsart Anlaufsperre
Betriebsart Relaismonitor
Betriebsart Mode A/B
Reflektierendes Objekt
außerhalb des Strahlbereiches
Mindestabstand a
Hindernis
Empfangseinheit
Mindestabstand [mm]
135
175
220
265
350
450
660
880
19
