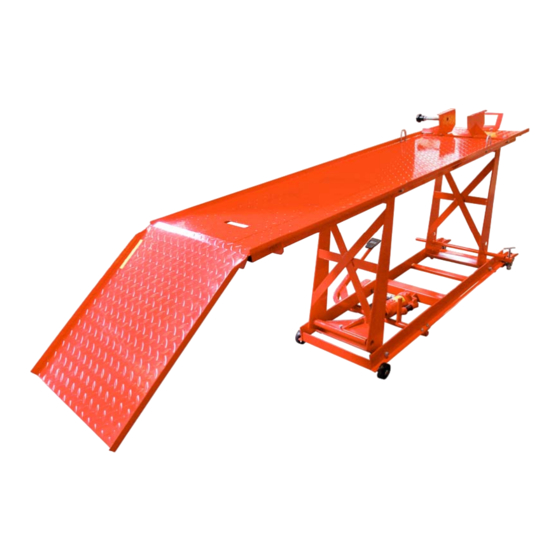

- Seite 1 MOTORRADHEBEBÜHNE 450 KG - Hydraulisch ARTIKEL-NR. 24351 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 04/09/2009...
-
Seite 2: Inhaltsverzeichnis
24351- Motorradhebebühne 450 kg hydraulisch Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 2 MONTAGE & AUFBAU ........................4 2.1 Vor dem Einsatz ............................... 4 3 BEDIENUNG ............................4 4 WARTUNG ............................5 5 ENTSORGUNG ............................ 5 6 TECHNISCHE DATEN ......................... 5 7 EXPLOSIONSZEICHNUNG ......................... 6 7.1 Gestell ................................ -
Seite 3: Sicherheitshinweise
24351- Motorradhebebühne 450 kg hydraulisch SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! •... -
Seite 4: Montage & Aufbau
24351- Motorradhebebühne 450 kg hydraulisch MONTAGE & AUFBAU • Legen Sie die Luke (36) auf die Plattform (35) um die Hinterraddemontageeinrichtung abzudecken. • Befestigen Sie die Auffahrrampe (37) an der Plattform (35) mit Unterlegscheiben (23) und den Stiften (04). •... -
Seite 5: Entsorgung
24351- Motorradhebebühne 450 kg hydraulisch • Halten Sie die Maschine sauber und entfernen Sie jegliches Öl oder Fett. Schmieren Sie alle beweglichen Teile. • Kontrollieren Sie den Hubzylinder regelmäßig auf Korrosion. Reinigen Sie den Kolben mit einem ölgetränkten Tuch. •... -
Seite 6: Pumpe
24351- Motorradhebebühne 450 kg hydraulisch PUMPE TEILELISTE GESTELL Position Beschreibung Anzahl Bolzen Unterlagsscheibe 12er Vorderrad Schraube M12x65 Führungshülse Schraube M8x20 Platte Mutter M6 Unterlagscheibe 8er Federscheibe Schraube M6x16 Laufrolle U-Schraube Feststellschraube Basisgestell Fußhebepedal Bodenplatte Mutter M16 Controller Schraube M16x05 Unterlagscheibe 16er... -
Seite 7: Pumpe
24351- Motorradhebebühne 450 kg hydraulisch Feder Ablasskontrollventil Hydraulik Pumpe Jockey Schraube M10x16 Bolzen Verschlussriegel Hubarm Hubarm Griff Unterlagscheibe 10er Auffahrrampe Seitenplatte Plattform Mutter M12 Linker Klemmbock Bolzen Rechter Klemmbock Umlenkblech Schraube M10x25 Mutter M10 PUMPE Position Beschreibung Anzahl Frontplatte Stahlkugel... - Seite 8 24351- Motorradhebebühne 450 kg hydraulisch Stopfen Druckluftmotor Dichtungsring Druckluftschlauch Druckventil Nylonring Zylinder O-Ring Nylonring Hubkolben Nylonring Verschlussmutter O-Ring SEITE 8 VON 9...
-
Seite 9: Ce-Zertifikat
24351- Motorradhebebühne 450 kg hydraulisch CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, FIX-Versand DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
