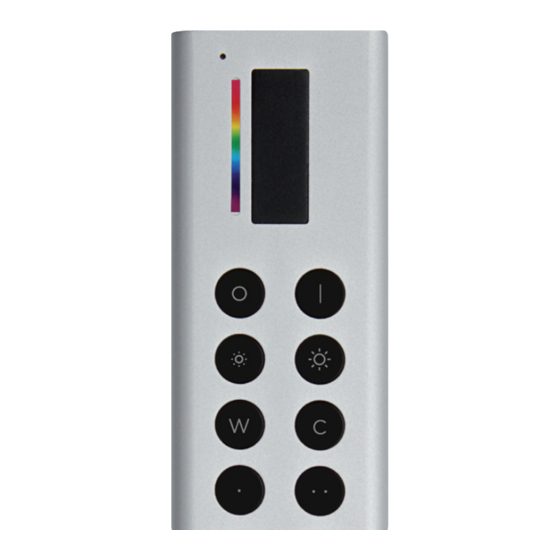

Seite 1 ® Q-Control 7202-21 Q-Control_Fernbedienungsanl_8.indd 1 27.03.17 11:31...
Seite 2 Q-Control_Fernbedienungsanl_8.indd 2 27.03.17 11:31...
Seite 3: Zigbee - Der Sichere Netzwerk- Standard Für Ein Smartes Zuhause
ZigBee – der sichere Netzwerk- standard für ein smartes Zuhause Mit dem international anerkannten Standard ZigBee steht den Nutzern ein mehrstufiges Sicherheitsnetz- werk zur Verfügung, das eine hohe Verschlüsse- lungssicherheit bietet. Auf dem weltweit verfügbaren Frequenzband von 2,4 GHz und unter Verwendung der Mesh-Netzwerk-Technologie garantiert ZigBee einen kollisionsfreien Betrieb von smarten Leuchten und Elektrogeräten über entsprechende Apps bzw.
Seite 4: Control Fernbedienung
-Control Fernbedienung ® Die ZigBee kompatible Q-Control Fernbedienung er- möglicht ein bequemes Steuern von bis zu 50 ZigBee- fähigen Leuchten/Geräten, die in max. 6 Gruppen zusammengefasst werden können. Dank ihrer über- sichtlichen Handhabung lassen sich die einzelnen Leuchten/Geräte noch einfacher ansteuern und bis zu 4 Szenen abspeichern.
Seite 5 Tastaturbelegung Status-LED Touch-Feld für die Steuerung von RGB- fähigen Leuchten, reagiert nur auf Hautkontakt dunkler dimmen heller dimmen kaltweiß-Steuerung warmweiß- für CCT-fähige Steuerung für CCT- Leuchten fähige Leuchten Szenensteuerung mit vier Speicherplätzen 1-6 Gruppen programmierbar alle Gruppen Grundfarben werden gemeinsam RGB und autom.
Seite 6: Grundfunktionen Schalten Und Dimmen
1. Inbetriebnahme Fernbedienung • Akku laden (siehe Punkt 9.) • einschalten Reset Fernbedienung aus/an 2. Grundfunktionen schalten und dimmen Bitte zuerst entsprechende Gruppe über die Tasten 1 | 2 | 3 | 4 | 5 | 6 oder die Taste 1-6 anwählen. Tastengruppen 1 | 2 | 3 | 4 | 5 | 6 : bitte erst Gruppe an-...
Seite 7 Aus/An-Tasten Alle angelernten Leuchten/Geräte in den jeweilig ausgewählten Gruppen können über diese Tasten an- bzw. ausgeschaltet werden. Dimmertasten Mit diesen Tasten werden die Q-Leuchten heller bzw. dunkler gedimmt. Ein kurzer Tastendruck bewirkt das schrittweise Dimmen um jeweils 10%, ein langer Tastendruck ermöglicht das stufenlose Dimmen.
Seite 8: Rgb-Lichtfarben Einstellen
2. RGB-Lichtfarben einstellen RGB Touch-Feld (nur für RGB-fähige Leuchten) Das Touch-Feld reagiert auf Hautkontakt. Um die Farbe der Q-Leuchten im RGB-Modus zu verändern, einfach mit dem Finger auf dem Touch-Feld rauf- oder runterfahren. Die Farbveränderung erfolgt gemäß der daneben stehenden Farbskala. W | C -Tasten Bei RGB-fähigen Leuchten übernehmen diese Tas- ten die Feinsteuerung der Farbverschiebung.
Seite 9: Rgb- Und Farbverlaufmodus Anwählen
3. RGB- und Farbverlaufmodus anwählen P-Taste (nur für RGB-fähige Leuchten) Durch wiederholtes Drücken der Taste P erreicht man ein stufenweises Einstellen von rotem Licht, grünem Licht, blauem Licht (RGB) bzw. automati- schem Farbverlaufsmodus. Grün Verlaufsmodus Blau Taste P: durch wiederholtes kurzes Drücken RGB-Licht oder Farbverlaufs-...
Seite 10: Cct-Lichtfarben Einstellen
4. CCT-Lichtfarben einstellen W | C-Tasten (nur für CCT-fähige Leuchten) Diese Tasten dienen CCT-Leuchten (Correlated Colour Temperature) zur Steuerung der Farbtemperatur von warmweiß bis kaltweiß. Bei CCT-Leuchten wird die Farbverschiebung von W = warmweiß zu C = kaltweiß nur über diese beiden Tasten gesteuert.
Seite 11: Leuchte/Gerät An Fernbedienung Anlernen/Programmieren
5. Leuchte/Gerät an Fernbedienung anlernen/programmieren Anzulernende Leuchte/Gerät bitte einschalten. Alle anderen ZigBee-fähigen Leuchten/Geräte ausschal- ten. Nun Q-Fernbedienung in unmittelbare Nähe zur anzulernenden Leuchte/zum Gerät bringen (Abstand zur Antenne ≤10 cm) und eine der Gruppentasten (1 | bis | 6) solange gedrückt halten, bis die Status-LED viermal im Sekundentakt und danach dreimal kurz hintereinander aufblinkt (bitte diesen Vorgang nicht unterbrechen).
Seite 12: Leuchte/Gerät Aus Den Gruppen Entfernen
6.1. Leuchte/Gerät aus den Gruppen entfernen Tastengruppen 1 | 2 | 3 | 4 | 5 | 6 : bitte entsprechende Gruppe anwählen, aus der Leuchten/ Geräte über die Fern- bedienung entfernt werden sollen Taste P Zum Entfernen einer Leuchte/Gerät aus einer Gruppe bitte die entsprechende Gruppe über die Tasten 1 | bis | 6 wählen.
Seite 13: Gesamte Gruppe Löschen
6.2. Gesamte Gruppe löschen Zum Löschen einer gesamten Gruppe bitte gleichzei- tig die entsprechende Gruppentaste und die Taste P für fünf Sekunden gedrückt halten. Q-Control_Fernbedienungsanl_8.indd 13 27.03.17 11:31...
Seite 14: Szenen Erstellen Und Abspeichern, Szenen Löschen
7. Szenen erstellen und abspeichern, Szenen löschen Szenen- Tasten tasten zum Speichern max. 4 Szenen min. 5 Sek. ge- lassen sich auf den drückt halten bis Szenentasten ab- Status-LED blinkt. speichern Szenen über kurzen Tastendruck abrufbar Schalten Sie alle Leuchten/Geräte, die zu einer Szene gehören sollen, ein.
Seite 15 Tipp: Suchen Sie die Möglichkeit Leuchten/Geräte innerhalb einer Gruppe in verschiedene Betriebs- zustände zu bringen, folgen Sie der nachstehenden Anleitung: Alle Leuchten manuell ausschalten. Nun jeweils se- parat eine Leuchte/ein Gerät einschalten und in den gewünschten Betriebszustand bringen (siehe unter Punkt 1.
Seite 16 8. Anlernen der -Fernbedienung ® an App/Gateway Lernen Sie zunächst mind. eine Leuchte an das Gate- way an (siehe Anleitung des jeweiligen App-Anbieters). Anlernen an App/Gateway Die Q-FB zuerst „zurücksetzen/reset“ (siehe Punkt 11.). Jetzt in der App die Q-FB als „neues Gerät” hinzufügen.
Seite 17: Aufladen Des Akkus
9. Aufladen des Akkus Das Laden des Akkus erfolgt über ein handelsübli- ches USB Kabel Typ C (nicht im Lieferumfang enthal- ten). Im Lieferumfang enthalten ist ein Adapter von Typ C auf Micro USB, so dass auch diese USB-Kabel genutzt werden können. Bitte den Akku vor Inbetriebnahme der Q-FB aufla- den.
Seite 18 10. „Zurücksetzen/Reset“ der -FB auf werkseitige Einstellung ® An-Taste Q-FB einschalten. An-Taste drücken, so dass Status- LED einmal aufblinkt. Sollte die Status-LED nicht auf- blinken bitte Akku laden. Dann eine aufgebogene Büroklammer in die Reset- Öffnung (Loch) an der Unterseite der Fernbedienung schieben und mehr als 5 Sek.
Seite 19 11. „Zurücksetzen/Reset“ der Leuchten/Geräte über ® Um ZigBee-fähige Leuchten/Geräte über die Q-FB auf werkseitige Einstellung zurückzusetzen, verfahren Sie wie folgt: Die Leuchten/Geräte, die zurückgesetzt werden sollen, bitte einschalten. Alle anderen ZigBee- fähigen Leuchten/Geräte über Netzschalter anschal- ten. Q-FB in unmittelbare Nähe zur Leuchte/zum Gerät bringen (Abstand zur Antenne ≤10 cm) und beide An- und Aus-Tasten der Fernbedienung gleichzeitig für mehr als 5 Sek.
Seite 20: Hilfe Bei Fehlfunktionen Und Geräte-Software Aktualisieren
12. Hilfe bei Fehlfunktionen und Geräte-Software aktualisieren Leuchten/Geräte lassen sich nicht auf Q-Fern- bedienung anlernen (siehe Punkt 11.). Q-Fernbedienung (Q-FB) reagiert nicht auf Tastenbefehle, Status-LED blinkt nicht Mögliche Fehlerquellen: - Akku der Fernbedienung ist leer, bitte aufladen (siehe Punkt 9.) - Fernbedienung ist ausgeschaltet, bitte einschalten (siehe Punkt 1.) Leuchten/Geräte reagieren nicht auf die Q-FB...
Seite 21: Technische Angaben
13. Technische Angaben Funkstandard: ZigBee light link – 2,4 GHz Stromversorgung: interner Akku über USB-Anschluss Typ C aufladbar Akku: Ladedauer ca. 2-3 Stunden, Betriebszeit ca. 6 Monate bei täglich zehnmaliger Nutzung Betriebstemperatur: -20° C bis +40°C Abmessungen: L 170 x B 40 mm, H 7 mm Änderungen und Irrtümer vorbehalten.
Seite 22 Q-Control_Fernbedienungsanl_8.indd 22 27.03.17 11:31...
Seite 23 ZigBee – The secure network standard for a smart home The internationally recognised ZigBee standard provides users with a multi-level security network that offers extremely secure encryption. Working on the globally available wave band of 2.4 GHz and using mesh network technology, ZigBee guarantees non-clashing operation of smart lights and electrical appliances via appropriate apps or ZigBee-compatible controllers and represents a professional wireless...
Seite 24 -Control remote control unit ® The ZigBee-compatible Q-Control remote control unit lets you comfortably control up to 50 ZigBee- compatible lights/devices, which can be pooled together in a maximum of 6 groups. Thanks to its clear layout, it is even simpler to control the individual lights/devices and to save up to 4 scenes.
Seite 25: Key Functions
Key functions Status LED Touch ﬁ eld for controlling lights with RGB capability; reacts only to skin contact Darker Brighter Cold white control Warm white for lights with CCT control for lights capability with CCT capability Scene control with four-scene memory 1-6 groups can be programmed All groups are...
Seite 26 1. Remote control – Getting started • Charge battery (see point 9.) • Switch on Reset Remote control Off/On 2. Basic switch/dim functions First, please select the relevant group via the 1 | 2 | 3 | 4 | 5 | 6 keys or select key 1-6. Key groups 1 | 2 | 3 | 4 | 5 | 6 : please ﬁ...
Seite 27 Off/On keys All paired lights/devices in the groups selected in each instance can be switched on/off via these keys. Dimmer keys You use these keys to make the Q lights brighter or dimmer. A brief press of the key gradually changes the brightness by 10% per press;...
Seite 28 2. Set RGB light colours RGB touch field (for lights with RGB capability only) The touch field reacts to skin contact. To change the colour of the Q lights in RGB mode, simply move your finger up and down on the touch field. The colour change corresponds to the colour scale next to the touch field.
Seite 29 3. Select RGB and colour blend mode P key (for lights with RGB capability only) By repeated pressing of the P key, you incrementally set red light, green light, blue light (RGB) or automatic colour blend mode. Green Blend mode Blue P key: brief, repeated...
Seite 30 4. Set CCT light colours W | C keys (for lights with CCT capability only) These keys are used for CCT (correlated colour temperature) lights to change the colour temperature from warm white to cold white. In the case of CCT lights the only way that the shift of colour from W (warm white) to C (cold white) is controlled is via these two keys.
Seite 31 5. Programme light/device to remote control system Switch on light/device to be paired. Switch off all other ZigBee compatible lights/devices. Now move the Q remote control right up close to the light/device to be paired (≤10 cm distance from the antenna) and hold down one of the group keys (1 | to | 6) until the status LED flashes four times for a second at a time and then three times briefly in succession (please do...
Seite 32 6.1. Remove light/device from the groups Group keys 1 | 2 | 3 | 4 | 5 | 6 : Please select the relevant group from which you want to remove lights/devices via the remote control P key To remove a light/device from a group, please select the group concerned via keys 1 | to | 6.
Seite 33 6.2. Delete whole group To delete an entire group, please simultaneously hold down the P key and relevant group key for five seconds. Q-Control_Fernbedienungsanl_8.indd 33 27.03.17 11:31...
Seite 34 7. Create, save or delete scenes To save Keys scenes, hold down the scene A maximum of keys for at least 4 scenes can be 5 seconds until saved to the scene the status LED keys fl ashes. Scenes can be activated by a brief key press Switch on all lights/devices to be included in the...
Seite 35 Tip: If you are looking to be able to put lights/ devices within one group into different operating states, follow the instructions below: Manually turn off all lights. Now, in each case separately, switch on one light/device and put it into the desired operating state (see guidance at points 1.
Seite 36 8. Pairing the remote control ® with an app/gateway Initially pair at least one light with the gateway (see the relevant app provider‘s instructions). Pairing with an app/gateway First reset the Q remote control (see point 11). Now in the app add the Q-RC as a ‚New device‘. To do this, follow the app‘s instructions.
Seite 37: Charging The Battery
9. Charging the battery The battery is charged via a standard type C USB cable (not included). An adapter from type C to micro USB is included, thus enabling this form of USB cable to be used as well. Before starting to use the Q-RC, please charge up the battery.
Seite 38 10. Reset the RC to ® factory settings ‚On‘ key Switch on Q-RC. Press ‚On‘ key so that the status LED flashes once. If the status LED fails to flash, please charge the battery. Then push a straightened paper clip into the reset opening (hole) on the bottom of the remote control unit and hold it pressed in for more than 5 seconds.
Seite 39 11. Reset lights/devices via ® remote control To reset ZigBee-compatible lights/devices to factory settings using the Q-RC, proceed as follows: Please switch on the lights/devices that you want to reset. Switch on all other ZigBee compatible lights/devices via mains switches. Move the Q-RC up close to the light/device (distance to the antenna ≤10 cm) and hold down both the remote control‘s ‚On‘...
Seite 40 12. Troubleshooting and help with updating device software Lights/devices will not pair with Q remote control (see point 11.). Q remote control unit (Q-RC) does not react to key commands; status LED does not flash Possible causes: - Remote control‘s battery has no charge; please charge up (see point 9.) - Remote control is switched off;...
Seite 41: Technical Specifications
13. Technical specifications Wireless standard: ZigBee light link – 2.4 GHz Power supply: internal battery chargeable via type C USB connection Battery: charging time c. 2-3 hours, operating time c. 6 months with ten times of use a day Operating temperature: -20°...
Seite 42 Q-Control_Fernbedienungsanl_8.indd 42 27.03.17 11:31...
Seite 43 ZigBee – le standard réseau sûr pour une maison intelligente Le standard ZigBee, internationalement reconnu, propose à ses utilisateurs un réseau de sécurité multiniveaux, d‘une grande sécurité de cryptage. ZigBee est une base radio professionnelle pour la mise en réseau des appareils domotiques. Il garantit un service sans collision pour les luminaires et électroménagers intelligents via des applis ou des modules de commande correspondants, compatibles...
Seite 44 Télécommande -Control ® La télécommande Q-control permet de commander confortablement les luminaires et appareils compatibles ZigBee, jusqu‘à 50 unités pouvant être rassemblés en au plus 6 groupes. Son maniement clair pilote les luminaires et appareils encore plus facilement et permet d‘enregistrer jusqu‘à...
Seite 45 Affectation du clavier LED d‘état Zone tactile pour commande des luminaires compatibles RGB, réagit au contact cutané moins de plus de luminosité luminosité Commande blanc Commande blanc froid pour luminaires chaud pour compatibles CCT luminaires compatibles CCT Gestion de scénarisation avec quatre 1 à...
Seite 46 1. Mise en service Télécommande • Chargez la pile (voir point 9.) • Allumez Reset Télécommande allumée/éteinte 2. Fonctions de base Allumer, éteindre et variateur de luminosité Sélectionnez d‘abord le groupe avec les touches 1 | 2 | 3 | 4 | 5 | 6 ou la touche 1 à 6. Groupes de touches 1 | 2 | 3 | 4 | 5 | 6 : sélectionnez d‘abord le...
Seite 47 Touche ON/OFF Tous les luminaires et appareils inclus dans les groupes sélectionnés peuvent être allumés ou éteints à l‘aide de ces touches. Touches Variateur de luminosité Ces touches permettent de faire varier l‘intensité lumineuse des luminaires Q. Une pression brève modifie la luminosité...
Seite 48 2. Conﬁ guration des couleurs RGB de la lumière Zone tactile RGB (pour luminaires compatibles RGB seulement) La zone tactile réagit au contact cutané. Pour modifier la couleur des luminaires Q en mode RGB, passez simplement le doigt sur la zone tactile, de bas en haut ou l‘inverse.
Seite 49 3. Sélectionner le mode RGB et variation automatique Touche P (pour luminaires compatibles RGB seulement) Appuyez plusieurs fois sur la touche P pour régler par paliers la lumière rouge, verte et bleue (RGB) ou le mode variation automatique des couleurs. Rouge Vert Mode variation...
Seite 50 4. Conﬁ guration des couleurs CCT de la lumière, température de couleur proximale Touches C et W (pour luminaires compatibles CCT seulement) Ces touches s‘utilisent pour les luminaires CCT (Correlated Colour Temperature, ou température de couleur proximale), pour faire varier la température de couleur de blanc chaud à...
Seite 51 5. Former/incorporer/programmer un luminaire ou un appareil à partir de la télécommande Allumez l‘appareil ou le luminaire à incorporer. Éteignez tous les autres luminaires ou appareils compatibles ZigBee. Tenez la télécommande Q juste à côté du luminaire ou de l‘appareil à incorporer (distance à l‘antenne ≤10 cm) et maintenez l‘une des touches de groupe (1 | à...
Seite 52 6.1. Retirer un luminaire ou un appareil des groupes Groupes de touches 1 | 2 | 3 | 4 | 5 | 6 : Sélectionnez le groupe dont vous souhaitez retirer le luminaire ou l‘appareil à l‘aide de la télécommande Touche P Pour retirer un luminaire ou un appareil d‘un groupe, choisissez le groupe correspondant avec les touches 1...
Seite 53 6.2. Supprimer un groupe entier Pour effacer tout un groupe, maintenez pendant cinq secondes la touche du groupe correspondant et la touche P, appuyées simultanément. Q-Control_Fernbedienungsanl_8.indd 53 27.03.17 11:31...
Seite 54 7. Créer et enregistrer des scènes, effacer des scènes Pour enregistrer, maintenez les touches de scènes Touches appuyées au moins 5 sec. Les touches de jusqu‘à ce que scènes permettent la LED d‘état d‘enregistrer au clignote. plus 4 scènes Les scènes peuvent être appelées par une brève pression des touches...
Seite 55 Astuce : Si vous souhaitez pouvoir amener les luminaires et appareils d‘un même groupe à différents états de fonctionnement, suivez les instructions ci-après : Éteignez à la main tous les luminaires. Allumez ensuite séparément un luminaire ou un appareil et amenez- le dans l‘état de fonctionnement recherché...
Seite 56 8. Incorporation de la télécommande sur appli/passerelle à App/ ® Gateway Incorporez à présent au moins un luminaire dans la passerelle (voir mode d‘emploi du fournisseur de l‘appli). Incorporation sur appli / passerelle Commencez par „réinitialiser/reset“ la télécommande Q (voir point 11.). Puis ajoutez la télécommande Q comme „nouvel appareil“...
Seite 57: Chargement De La Pile
9. Chargement de la pile La pile se charge avec un câble USB classique, de type C (non fourni). Un adaptateur USB de type C vers micro USB est fourni avec la télécommande, il permet de charger la batterie avec un câble USB. Chargez la pile avant de mettre la télécommande Q en service.
Seite 58 10. „Réinitialiser/Reset“ la télécommande à son réglage ® d‘usine Touche Allumez la télécommande Q. Appuyez sur la touche ON pour faire clignoter la LED d‘état une fois. Si la LED d‘état ne clignote pas, chargez la pile. Insérez ensuite le bout d‘un trombone déplié dans le trou de réinitialisation situé...
Seite 59 11. „Réinitialisation/Reset“ des luminaires ou appareils via la télécommande ® Pour réinitialiser au réglage d‘usine les luminaires ou appareils compatibles ZigBee avec la télécommande Q, procédez comme suit : Allumez les luminaires et les appareils à réinitialiser. Éteignez tous les autres luminaires et appareils compatibles ZigBee par l‘interrupteur secteur.
Seite 60 12. Aide en cas de dysfonctionnement et mise à jour du logiciel de l‘appareil Impossible d‘incorporer des luminaires ou appareils à la télécommande Q (voir point 11.). La télécommande Q ne réagit pas aux commandes des touches, la LED d‘état ne clignote pas Causes possibles : - la pile de la télécommande est vide, chargez-la...
Seite 61: Caractéristiques Techniques
13. Caractéristiques techniques Standard radio : ZigBee light link – 2,4 GHz Alimentation électrique : pile interne à charger par branchement USB de type C Pile : Durée de charge : environ 2 à 3 heures, Durée de service d‘env. 6 mois pour dix utilisations par jour Température de service :...
Seite 62 Q-Control_Fernbedienungsanl_8.indd 62 27.03.17 11:31...
Seite 63 ZigBee – Lo standard di rete sicuro per una casa smart Con lo standard internazionale ZigBee l’utente dispone di una rete di sicurezza a più livelli, che offre un’elevata sicurezza crittografica. Sulla banda di frequenza dei 2,4 GHz, disponibile in tutto il mondo, e con l’utilizzo della tecnologia di rete mesh, ZigBee garantisce il funzionamento senza problemi di sistemi di illuminazione ed elettrodomestici smart tramite le...
Seite 64 Telecomando -Control ® Il telecomando Q-Control compatibile con ZigBee consente di controllare comodamente fino a 50 lampade/dispositivi abilitati per ZigBee, che possono essere raggruppati in massimo 6 gruppi. Grazie al suo funzionamento intuitivo è possibile comandare ancor più facilmente le singole lampade/i singoli dispositivi e memorizzare fino a 4 scene.
Seite 65: Confi Gurazione Della Tastiera
Conﬁ gurazione della tastiera LED di stato Campo a sﬁ o- ramento per il controllo delle luci abilitate per RGB, reagisce al solo contatto della pelle dimmer più scuro dimmer più chiaro comando bianco comando bianco freddo per lampade caldo per lampade abilitate CCT abilitate CCT controllo delle...
Seite 66: Messa In Funzione Del Telecomando
1. Messa in funzione del telecomando • Caricare la batteria (si veda il punto 9.) • Accendere Reset On/Off del telecomando 2. Attivazione e regolazione delle funzioni di base Per prima cosa selezionare il gruppo desiderato tramite i corrispondenti tasti 1 | 2 | 3 | 4 | 5 | 6 o il tasto 1-6. Tasti dei gruppi 1 | 2 | 3 | 4 | 5 | 6 : per attivare e/o...
Seite 67 Tasti On/Off Tutte le lampade/i dispositivi configurati nei rispettivi gruppi selezionati possono essere accesi e spenti tramite questi tasti. Tasti di regolazione graduale (dimmer) Con questi tasti è possibile regolare gradualmente la luminosità, più chiara o più scura, delle lampade Q. Premendo brevemente il tasto si attiva la regolazione in incrementi successivi del 10%;...
Seite 68 2. Impostazione dei colori della luce RGB Campo a sfioramento RGB (solo per lampade abilitate RGB) Il campo a sfioramento reagisce al solo contatto con la pelle. Per variare il colore della luce delle lampade Q in modalità RGB, è sufficiente spostare il dito verso l’alto o verso il basso sul campo a sfioramento.
Seite 69 3. Selezione della modalità RGB e Gradazione colore Tasto P (solo per luci abilitate RGB) Premendo ripetutamente il tasto P, si regola gradualmente la luce rossa, verde o blu (RGB), oppure la modalità automatica di gradazione colore. Rosso Verde Modalità gradazione Tasto P: premuto brevemente e più...
Seite 70 4. Impostazione dei colori della luce CCT Tasti W | C (solo per lampade abilitate CCT) Tramite questi tasti è possibile regolare la temperatura del colore delle lampade CCT (Correlated Colour Temperature), da bianco caldo a bianco freddo. Nelle lampade CCT la variazione del colore da W = bianco caldo a C = bianco freddo viene comandata soltanto tramite questi due tasti.
Seite 71 5. Conﬁ gurazione/programmazione delle lampade/dei dispositivi sul telecomando Accendere le lampade/i dispositivi da configurare. Spegnere tutte le altre lampade/dispositivi abilitati ZigBee. Portare il telecomando Q nelle dirette vicinanze della lampada/del dispositivo da configurare (distanza dall’antenna ≤ 10 cm) e tenere premuto uno dei tasti dei gruppi (da 1 | a | 6) fintanto che il LED di stato lampeggia per quattro volte a ritmo di un secondo e successivamente ancora per tre volte in sequenza...
Seite 72 6.1. Rimozione di una lampada/ un dispositivo dai gruppi Tasti dei gruppi 1 | 2 | 3 | 4 | 5 | 6 : selezionare il gruppo dal quale si desidera rimuovere una lampada/un dis- positivo tramite il telecomando Tasto P Per rimuovere una lampada/un dispositivo da un gruppo, selezionare il gruppo desiderato tramite il tasto corrispondente da 1 | a | 6.
Seite 73 6.2. Cancellare l’intero gruppo Per cancellare un intero gruppo, tenere premuti contemporaneamente per cinque secondi il tasto corrispondente al gruppo e il tasto P. Q-Control_Fernbedienungsanl_8.indd 73 27.03.17 11:31...
Seite 74 7. Creare, memorizzare e cancellare delle scene Tasti delle scene per memorizzare Tasti tenere premuto per minimo sui tasti delle scene 5 sec. ﬁ no a sono memorizzabili quando il LED di max. 4 scene stato lampeggia. Scene richiamabili con breve pressione del tasto Accendere tutte le lampade/i dispositivi che servono a creare una determinata scena.
Seite 75 Suggerimento: Se desiderate attivare le lampade/ i dispositivi di uno stesso gruppo con modalità di esercizio diverse, seguite queste istruzioni: Spegnere manualmente tutte le lampade. Accendere separatamente una alla volta ogni lampada/dispositivo e portarla nella modalità di esercizio desiderata (si vedano i punti dall’1.
Seite 76 8. Confi gurazione del telecomando su una app/un gateway ® In primo luogo configurare almeno una lampada sul gateway (fare riferimento alle istruzioni della relativa app). Configurazione su app/gateway Resettare il telecomando Q (si veda il punto 11.). Aggiungere il telecomando Q nella app come “Nuovo dispositivo”.
Seite 77: Ricarica Della Batteria
9. Ricarica della batteria La batteria si ricarica tramite un cavo USB tipo C normalmente reperibile in commercio (non incluso nella confezione). Nella confezione è compreso l’adattatore da tipo C a micro USB, così da poter utilizzare anche questo cavo USB. Prima di mettere in funzione il telecomando Q caricare la batteria.
Seite 78 10. Ripristino delle impostazioni di fabbrica del telecomando (reset) ® Tasto On Accendere il telecomando Q. Premere il tasto On: il LED di stato lampeggia una volta. Se il LED di stato non lampeggia, caricare la batteria. Quindi inserire la punta di una graffetta nel piccolo foro di reset presente sul lato inferiore del telecomando e tenerla premuta per più...
Seite 79 11. Reset delle lampade/ dei dispositivi tramite il telecomando ® Per ripristinare le impostazioni di fabbrica di lampade/ dispositivi abilitati per ZigBee tramite il telecomando Q, procedere come segue: Accendere le lampade/i dispositivi da resettare. Spegnere dall’interruttore tutte le altre lampade/dispositivi abilitati ZigBee. Portare il telecomando Q nelle dirette vicinanze della lampada/del dispositivo (distanza dall’antenna ≤10 cm) e tenere premuti contemporaneamente entrambi...
Seite 80 12. Guida in caso di errori di funzionamento e aggiornamento del software del dispositivo Impossibile configurare le lampade/i dispositivi sul telecomando Q (si veda il punto 11.). Il telecomando Q non reagisce ai comandi dei tasti, il LED di stato non lampeggia Possibili cause di errore: - La batteria del telecomando è...
Seite 81: Dati Tecnici
13. Dati tecnici Standard di comunicazione: ZigBee light link – 2,4 GHz Alimentazione: batteria interna ricaricabile tramite presa USB tipo C Batteria: Tempo di ricarica: circa 2-3 ore, tempo di esercizio: circa 6 mesi usandolo dieci volte al giorno Temperatura di esercizio: da - 20°...
Seite 82 Q-Control_Fernbedienungsanl_8.indd 82 27.03.17 11:31...
Seite 83 ZigBee – de veilige netwerkstandaard voor een slimmere woning Met de internationaal erkende standaard ZigBee beschikt gebruiker over meerfasig veiligheidsnetwerk dat een hoge codeerveiligheid biedt. Op de wereldwijd beschikbare frequentieband van 2,4 GHz en bij gebruik van de Mesh- netwerktechnologie garandeert ZigBee conflictvrij gebruik van slimme lichten en elektrische...
Seite 84 -Control afstandsbediening ® De ZigBee-compatibele Q-Control-afstandsbediening maakt een gemakkelijke bediening mogelijk van tot 50 ZigBee-compatibele lampen/toestellen, die in max. 6 groepen kunnen worden samengebracht. Dankzij hun overzichtelijke hantering kunnen de verschillende lampen/toestellen nog gemakkelijker worden bediend en kunnen er tot 4 scènes in worden opgeslagen. De touchlink-compatibele afstandsbediening kan in bestaande ZigBee-systemen geïntegreerd worden en vormt de perfecte aanvulling bij Smart Media-...
Seite 85 Elementen van het toetsenbord Statusled Aanraakveld voor het bedienen van RGB-compatibele lampen, reageert enkel op huidcontact licht dimmen licht versterken koud-witregeling warm-witregeling voor CCT- voor CCT- compatibele lampen compatibele lampen scèneregeling met vier geheugenplaatsen 1-6 groepen programmeerbaar alle groepen Basiskleuren worden gezamenlijk RGB en autom.
Seite 86 1. Inbedrijfstelling afstandsbediening • batterij laden (zie punt 9.) • inschakelen Reset afstandsbediening uit/aan 2. Basisfuncties schakelen en dimmen Selecteer eerst de gewenste groep met behulp van de toetsen 1 | 2 | 3 | 4 | 5 | 6 of de toets 1-6. Toetsengroepen 1 | 2 | 3 | 4 | 5 | 6 : selecteer eerst een...
Seite 87 Uit/aan-toetsen Alle aangeleerde lampen/toestellen in de geselecteerde groepen kunnen via deze toetsen in- en uitgeschakeld worden. Dimtoetsen Met deze toetsen worden de Q-lampen gedimd of versterkt. Bij een korte druk wordt het licht telkens met 10% gedimd of versterkt, en om traploos te dimmen of versterken houdt u de toets ingedrukt.
Seite 88 2. RGB-lichtkleuren instellen RGB-aanraakveld (enkel voor RGB-compatibele lampen) Het aanraakveld reageert op huidcontact. Om de kleur van de Q-lampen in RGB-modus te veranderen, beweegt u uw vinger gewoon van boven naar beneden of omgekeerd over het aanraakveld. De kleurverandering vindt plaats volgens de nevenstaande kleurenschaal.
Seite 89 3. RGB- en kleurverloopmodus selecteren P-toets (enkel voor RGB-compatibele lampen) De toets P dient om te schakelen tussen rood licht, groen licht, blauw licht (RGB) en de automatische kleurverloopmodus. Rood Groen verloopmodus Blauw Toets P: door herhaaldelijk kort drukken RGB-licht of kleurverloopmodus activeren Bovendien kunnen lampen/toestellen met de toets P...
Seite 90 4. CCT-lichtkleuren instellen W | C-toetsen (enkel voor RGB-compatibele lampen) Deze toetsen dienen bij CCT-lampen (Correlated Colour Temperature) voor het regelen van de kleurtemperatuur van warm wit tot koud wit. Bij CCT-lampen wordt de kleurverandering van W = warm wit naar C = koud wit enkel via deze beide toetsen bediend.
Seite 91 5. Lamp/toestel aan afstandsbediening aanleren/ programmeren Schakel de/het aan te leren lamp/toestel in. Schakel alle andere ZigBee-compatibele lampen/toestellen uit. Houd nu de Q-afstandsbediening (Q-AB) vlakbij de/het aan te leren lamp/toestel (afstand tot antenne ≤10 cm) en houd een van de groepstoetsen (1 | tot | 6) zolang ingedrukt tot de statusled vier keer knippert met een interval van 1 seconde en vervolgens drie keer kort achter elkaar (dit proces mag niet worden...
Seite 92 6.1. Lamp/toestel uit de groepen verwijderen Toetsgroepen 1 | 2 | 3 | 4 | 5 | 6 : selecteer de groep waaruit lampen/ toestellen via de afstandsbediening moeten worden verwijderd Toets P Voor het verwijderen van een lamp/toestel uit een groep selecteert u de betreffende groep met de toetsen 1 | tot | 6.
Seite 93 6.2. Volledige groep wissen Om een volledige groep te wissen houdt u de betreffende groepstoets en de toets P gelijktijdig gedurende vijf seconden ingedrukt. Q-Control_Fernbedienungsanl_8.indd 93 27.03.17 11:31...
Seite 94 7. Scènes creëren en opslaan, scènes wissen Om een scène op te slaan houdt u de betreffende scènetoets min. 5 sec. Toetsen ingedrukt tot de statusled Er kunnen max. knippert. 4 scènes worden Scènes kunnen opgeslagen onder worden opgeroepen de scènetoetsen met een korte druk op de betreffende toets...
Seite 95 Tip: Szoekt u de mogelijkheid om lampen/toestellen binnen een groep in verschillende bedrijfstoestanden te brengen, volg dan de onderstaande instructies: Schakel alle lampen manueel uit. Schakel nu telkens afzonderlijk een lamp/toestel in en breng ze/het in de gewenste bedrijfstoestand (zie onder punt 1. tot 4.). Doe hetzelfde voor andere lampen/toestellen.
Seite 96 8. Aanleren van de -afstandsbediening (Q-AB) ® aan app/gateway Leer vervolgens minstens één lamp aan aan de gateway (zie handleiding van de betreffende app-provider). Aanleren aan app/gateway Eerst moet u de Q-AB „terugzetten/resetten“ (zie punt 11.). Nu voegt u in de app de Q-AB als „nieuw toestel”...
Seite 97: Opladen Van De Batterij
9. Opladen van de batterij Het laden van de batterij gebeurt met behulp van een in de handel verkrijgbare USB-kabel type C (niet bijgeleverd). Bijgeleverd is een adapter van type C naar micro USB, zodat ook deze USB-kabels gebruikt kunnen worden. Gelieve de batterij op te laden alvorens de Q-AB in gebruik te nemen.
Seite 98 10. „Terugzetten/resetten“ van de -AB op de fabrieksinstellingen ® Aan-toets Schakel de Q-AB in. Druk op de aan-toets zodat de statusled één keer oplicht. Wanneer de statusled niet oplicht, dient u de batterij te laden. Steek vervolgens een opengeplooide paperclip in de resetopening (gaatje) op de onderkant van de afstandsbediening en houd de toets meer dan 5 sec.
Seite 99 11. „Terugzetten/resetten“ van de lampen/toestellen via de ® Om ZigBee-compatibele lampen/toestellen met de Q-AB terug te zetten op de fabrieksinstellingen, gaat u als volgt te werk: Schakel de lampen/toestellen die teruggezet moeten worden in. Schakel alle andere ZigBee-compatibele lampen/toestellen in via de netschakelaar.
Seite 100 12. Hulp bij storingen en toestelsoftware actualiseren Lampen/toestellen kunnen niet worden aangeleerd aan de Q-afstandsbediening (zie punt 11.). Q-afstandsbediening (Q-AB) reageert niet op toetscommando‘s, statusled knippert niet Mogelijke storingsoorzaken: - batterij van de afstandsbediening is leeg; laad ze op a.u.b. (zie punt 9.) - afstandsbediening is uitgeschakeld;...
Seite 101: Technische Gegevens
13. Technische gegevens Radionorm: ZigBee light link – 2,4 GHz Voeding: interne batterij, oplaadbaar via USB-aansluiting type C Batterij: laadtijd ca. 2-3 uur, Bedrijfsduur: ca. 6 maanden wanneer ze dagelijks tien keer wordt gebruikt Bedrijfstemperatuur: -20° C tot +40° C Afmetingen: l 170 x b 40 mm, h 7 mm Wijzigingen en vergissingen voorbehouden.
Seite 102 Q-Control_Fernbedienungsanl_8.indd 102 27.03.17 11:31...
Seite 103 ZigBee: el estándar de red seguro para un hogar inteligente Con ZigBee, un estándar reconocido internacionalmente, los usuarios disponen de una red con seguridad multinivel que ofrece una alta fortaleza criptográfica. En la banda de frecuencias de 2,4 GHz, disponible en todo el mundo, y mediante la utilización de tecnología de red mallada, ZigBee garantiza un funcionamiento sin colisiones de luminarias y dispositivos eléctricos...
Seite 104: Mando A Distancia
Mando a distancia -Control ® El mando a distancia Q-Control, que es compatible con ZigBee, permite controlar de manera cómoda hasta 50 luminarias y dispositivos, que se pueden reunir en un máximo de 6 grupos. Gracias a su claro manejo, el control de cada una de las luminarias/ dispositivos es más sencillo todavía, pudiéndose guardar en la memoria hasta 4 escenas.
Seite 105 Funciones asignadas a los botones LED de estado Panel táctil para controlar luminarias RGB (reacciona solo al contacto con la piel) Apagar Encender Atenuar la Aumentar la intensidad luminosa intensidad luminosa Control blanco frío Control blanco para luminarias cálido para compatibles CCT luminarias compatibles CCT...
Seite 106 1. Poner en funcionamiento el mando a distancia • Cargar la batería (véase el punto 9.) • Encender Reset Apagar/encender el mando a distancia 2. Conmutar funciones básicas y atenuar Seleccione en primer lugar el grupo correspondiente mediante los botones 1 | 2 | 3 | 4 | 5 | 6 o el botón «1-6».
Seite 107 Botones apagar/encender Todas las luminarias/dispositivos vinculadas del grupo que se ha seleccionado se pueden encender o apagar mediante estos botones. Botones de graduación de la intensidad luminosa Con estos botones se gradúa la luminosidad de las luminarias Q. Presionar brevemente el botón gradúa la luminosidad en pasos del 10 %;...
Seite 108 2. Ajustar los colores de luz RGB Panel táctil RGB (solo para luminarias compatibles con RGB) El panel táctil reacciona al contacto con la piel. Para modificar el color de las luminarias Q en el modo RGB, deslice sencillamente el dedo hacia arriba o hacia abajo por el panel táctil.
Seite 109 3. Seleccionar el modo RGB y Sucesión de colores Botón P (solo para luminarias compatibles con RGB) Por pulsación repetida del botón P, se alcanza un ajuste escalonado de luz roja, luz verde, luz azul (RGB) o se establece el modo automático de sucesión de colores.
Seite 110 4. Ajustar los colores de luz CCT Botones W | C (solo para luminarias compatibles con CCT) Estos botones sirven, en las luminarias CCT (Correlated Colour Temperature temperatura color correlacionada) para controlar la temperatura de color entre blanco cálido y blanco frío. En las luminarias CCT, el desplazamiento del color de W = blanco cálido a C = blanco frío se controla exclusivamente mediante estos dos botones.
Seite 111 5. Vincular por aprendizaje / programar la luminaria o el dispositivo al mando a distancia Encienda la luminaria o el dispositivo que desea vincular. Apague todas las demás luminarias/ dispositivos compatibles con ZigBee. Acerque ahora el mando a distancia Q a la luminaria/dispositivo que desea vincular (distancia a la antena ≤...
Seite 112 6.1 Quitar la luminaria o el dispositivo de los grupos Botones de grupo 1 | 2 | 3 | 4 | 5 | 6 : seleccione el grupo del que quiere quitar luminarias/ dispositivos mediante el mando a distancia. Botón P Para quitar una luminaria/dispositivo de un grupo, seleccione primero el grupo correspondiente mediante los botones 1 | a | 6.
Seite 113 6.2. Borrar el grupo completo Para borrar un grupo completo, mantenga presionados a la vez el botón del grupo correspondiente y el botón P durante cinco segundos. Q-Control_Fernbedienungsanl_8.indd 113 27.03.17 11:31...
Seite 114 7. Crear escenas y guardarlas, borrar escenas Mantenga presionados los botones de escena un mínimo de cinco Botones segundos, hasta que parpadee el Mediante los LED de estado. botones de escena Las escenas se se pueden guardar pueden activar un máx. de cuatro presionando escenas.
Seite 115 Sugerencia: Si busca el modo de poner cada una de las luminarias/dispositivos de un grupo en un estado de funcionamiento diferente, siga las instrucciones siguientes: Apague manualmente todas las luminarias. Ahora, encienda por separado una luminaria/dispositivo y póngala en el estado de funcionamiento deseado (véanse los puntos 1.
Seite 116 8. Vincular el mando a distancia ® a una app/pasarela Vincule en primer lugar al menos una luminaria a la pasarela (véanse las instrucciones del proveedor de la aplicación). Vinculación por aprendizaje a una app/pasarela Restaure en primer lugar la configuración de fábrica del mando a distancia Q (véase Punto 11.).
Seite 117: Cargar La Batería
9. Cargar la batería La batería se recarga mediante un cable USB tipo C usual en el comercio (no suministrado con el producto). Sí que forma parte del suministro un adaptador de tipo C a micro USB, de modo que también es posible utilizar esos cables USB.
Seite 118 10. Restaurar (reset) la confi guración de fábrica del mando a distancia ® Botón de encendido Encienda el mando a distancia Q. Presione el botón de encendido, de modo que el LED de estado parpadee una vez. Si el LED de estado no parpadea, cargue la batería.
Seite 119 11. Restaurar (reset) la confi guración de fábrica de las luminarias/ dispositivos mediante el mando a distancia ® Para restaurar la configuración de fábrica de las luminarias/dispositivos compatibles con ZigBee, proceda de la forma siguiente: Encienda las luminarias/dispositivos para las que desea restaurar su configuración de fábrica.
Seite 120 12. Ayuda en caso de funcionamientos anómalos y actualizar el software del aparato Las luminarias / los dispositivos no se dejan vincular al mando a distancia Q (véase el punto 11.). El mando a distancia Q no reacciona a las órdenes mediante botones;...
Seite 121: Datos Técnicos
13. Datos técnicos Estándar de radio: ZigBee light link a 2,4 GHz Alimentación eléctrica: batería interna, recargable mediante conector USB tipo C Batería recargable: Tiempo de carga unas dos o tres horas, tiempo de funcionamiento unos seis meses, utilizando el mando unas diez veces al día Temperatura de funcionamiento:...
Seite 122 Q-Control_Fernbedienungsanl_8.indd 122 27.03.17 11:31...
Seite 123 ZigBee – bezpečný síťový standard pro chytrý domov S mezinárodně uznávaným standardem ZigBee je uživatelům k dispozici vícestupňová bezpečnostní síť, která poskytuje vysokou bezpečnost šifrování. V celosvětově disponibilním frekvenčním pásmu 2,4 GHz a s použitím síťové technologie Mesh zaručuje ZigBee bezkolizní...
Seite 124 Dálkové ovládání -Control ® Dálkové ovládání Q-Control kompatibilní se ZigBee umožňuje pohodlné ovládání až 50 svítidel/přístrojů kompatibilních se ZigBee, které mohou být sloučeny do max. 6 skupin. Díky přehledné manipulaci je možné jednotlivá svítidla/přístroje ovládat ještě jednodušeji a uložit až 4 scény. Do stávajících systémů ZigBee může být integrováno toto dotykové...
Seite 125 Obsazení klávesnice stavová LED dotykové pole pro ovládání RGB svítidel, reaguje pouze na kontakt s pokožkou snížit jas zvýšit jas nastavení studené nastavení teplé bílé pro CCT svítidla bílé pro CCT svítidla ovládání scén se čtyřmi paměťovými místy programovatelné skupiny 1-6 všechny skupiny základní...
Seite 126 1. Uvedení dálkového ovládání do provozu • nabít akumulátor (viz bod 9.) • zapnout Reset dálkové ovládání vyp/zap 2. Zapnutí základních funkcí a stmívání Nejprve zvolte příslušnou skupinu pomocí tlačítek 1 | 2 | 3 | 4 | 5 | 6 nebo tlačítka 1-6. Tlačítka skupiny 1 | 2 | 3 | 4 | 5 | 6 : nejprve zvolte skupinu...
Seite 127 Tlačítka vyp/zap Všechna naprogramovaná svítidla/přístroje v daných zvolených skupinách mohou být těmito tlačítky zapínána popř. vypínána. Tlačítka stmívání Těmito tlačítky se jas Q svítidel snižuje méně popř. více. Krátké stisknutí tlačítka snižuje jas po krocích vždy o 10 %, dlouhé stisknutí tlačítka umožňuje plynulé stmívání.
Seite 128 2. Nastavení RGB barev světla Dotykové pole RGB (pouze pro RGB svítidla) Dotykové pole reaguje na kontakt s pokožkou. Pro změnu barvy Q svítidel v režimu RGB jednoduše pohybujte prstem na dotykovém poli nahoru nebo dolů. Změna barvy se provádí podle barevné stupnice vedle.
Seite 129 3. Volba režimu RGB a průběhu barev Tlačítko P (pouze pro RGB svítidla) Opakovaným stisknutím tlačítka P se dosáhne skokového nastavení červeného světla, zeleného světla, modrého světla (RGB) popř. režimu automatického průběhu barev. červená zelená režim průběhu modrá Tlačítko P: opakovaným krátkým stisknutím aktivujete RGB...
Seite 130 4. Nastavení CCT barev světla Tlačítka W | C (pouze pro CCT svítidla) Tato tlačítka slouží CCT svítidlům (Correlated Colour Temperature) pro nastavení barevné teploty od teple bílé po studenou bílou. U CCT svítidel se barevný posun od W = teple bílá po C = studená...
Seite 131 5. Naprogramování svítidla/ přístroje na dálkové ovládání Zapněte programované svítidlo/přístroj. Všechna ostatní ZigBee kompatibilní svítidla/přístroje vypněte. Nyní dálkové ovládání Q dejte do bezprostřední blízkosti programovaného svítidla/přístroje (vzdálenost k anténě ≤10 cm) a stiskněte jedno z tlačítek skupin (1 | až | 6) tak dlouho, až stavová LED čtyřikrát zabliká ve vteřinovém taktu a potom třikrát za sebou krátce blikne (tento postup nepřerušujte).
Seite 132 6.1. Odebrání svítidla/přístroje ze skupin Tlačítka skupin 1 | 2 | 3 | 4 | 5 | 6 : zvolte příslušnou skupinu, ze které chcete svítidla/ přístroje pomocí dálkového ovládání odebrat Tlačítko P Pro odebrání svítidla/přístroje ze skupiny zvolte příslušnou skupinu pomocí tlačítek 1 | až | 6. Nyní všechna svítidla/přístroje ručně...
Seite 133 6.2. Vymazání celé skupiny Pro vymazání celé skupiny stiskněte současně tlačítko příslušné skupiny a tlačítko P po dobu pěti vteřin. Q-Control_Fernbedienungsanl_8.indd 133 27.03.17 11:31...
Seite 134 7. Vytvoření a uložení scén, vymazání scén Tlačítka scén Tlačítka držte pro uložení stisknutá min. 5 Pod tlačítky scén vteřin, až bliká lze uložit max. stavová LED. 4 scény Scény se vyvolají krátkým stisknutím tlačítka Zapněte všechna svítidla/přístroje, která mají patřit ke scéně.
Seite 135 Tip: Hledáte-li možnost, jak svítidla/přístroje v rámci jedné skupiny uvést do různých provozních stavů, řiďte se následujícím návodem: Všechna svítidla ručně vypněte. Nyní vždy samostatně zapněte jedno svítidlo/přístroj a uveďte jej do požadovaného provozního stavu (viz bod 1. až 4.). S dalšími svítidly/přístroji postupujte podle tohoto popisu.
Seite 136 8. Naprogramování dálkového ovládání na aplikaci/Gateway ® Nejprve nejméně jedno svítidlo naprogramujte na Gateway (viz návod daného dodavatele aplikace). Naprogramování na aplikaci/Gateway Nejprve proveďte „vynulování/reset“ dálkového ovládání Q (viz bod 11.). Nyní v aplikaci přidejte dálkové ovládání Q jako „nový přístroj“. Respektujte přitom návod k aplikaci.Potom podržte dálkové...
Seite 137: Nabíjení Akumulátoru
9. Nabíjení akumulátoru Nabíjení akumulátoru se provádí běžným USB kabelem typu C (není součástí dodávky). Součástí dodávky je USB adaptér typu C na mikro USB, takže mohou být použity i tyto USB kabely. Před uvedením dálkového ovládání Q do provozu nabijte akumulátor.
Seite 138 10. „Vynulování/reset“ dálkového ovládání na nastavení z výroby ® Tlačítko Zapněte dálkové ovládání Q. Stiskněte tlačítko zap, stavová LED jednou blikne. Pokud by stavová LED neblikla, nabijte akumulátor. Zastrčte konec kancelářské svorky do otvoru Reset na spodní straně dálkového ovládání a držte více než 5 vteřin.
Seite 139 11. „Vynulování/reset“ svítidel/ přístrojů pomocí dálkového ovládání ® Pro vynulování svítidel/přístrojů kompatibilních se ZigBee na nastavení z výroby pomocí dálkového ovládání Q postupujte následovně: Zapněte svítidla/ přístroje, která mají být vynulována. Všechna ostatní ZigBee kompatibilní svítidla/přístroje vypněte síťovým spínačem. Dálkové ovládání Q dejte do bezprostřední blízkosti svítidla/přístroje (vzdálenost k anténě...
Seite 140 12. Pomoc při chybách funkce a aktualizaci softwaru přístroje Svítidla/přístroje nelze naprogramovat na dálkové ovládání Q (viz bod 11.). Dálkové ovládání Q nereaguje na povely tlačítek, stavová LED nebliká Možné příčiny chyb: - akumulátor dálkového ovládání je vybitý, nabijte jej (viz bod 9.) - dálkové...
Seite 141: Technické Údaje
13. Technické údaje Rádiový standard: ZigBee light link – 2,4 GHz Napájení: interní akumulátor nabíjený prostřednictvím USB přípoje typu C Akumulátor: doba nabíjení cca 2-3 hodiny, doba provozu cca 6 měsíců při deseti použitích denně Provozní teplota: -20 °C až +40 °C Rozměry: D 170 x Š...
Seite 142 Q-Control_Fernbedienungsanl_8.indd 142 27.03.17 11:31...
Seite 143 ZigBee – sigurni mrežni standard za pametni dom S međunarodno priznatim standardom ZigBee korisnicima je na raspolaganju višestupanjska mreža koja nudi veliku sigurnost šifriranja. Na pojasu frekvencije od 2,4 Ghz raspoloživom u cijelom svijetu i uz uporabu mrežne tehnologije Mesh ZigBee jamči rad bez smetnji pametnih rasvjetnih tijela i električnih uređaja preko odgovarajućih aplikacija ili upravljačkih uređaja koji podržavaju ZigBee te predstavlja...
Seite 144: Daljinski Upravljač
Daljinski upravljač -Control ® Daljinski upravljač Q-Control usklađen sa standardom ZigBee omogućuje praktično upravljanje s maks. 50 rasvjetnih tijela/uređaja koji podržavaju ZigBee, a koji se mogu složiti u maks. 6 grupa. Zbog svojeg preglednog rukovanja pojedinačnim se rasvjetnim tijelima/uređajima može još jednostavnije upravljati i te se može pohraniti do 4 scene.
Seite 145 Raspored tipkovnice LED lampica stanja Dodirno polje za upravljanje rasvjetnim tijelima koja podržavaju RGB, reagira samo na kontakt kože Isključeno Uključeno Postavljanje na Postavljanje na tamnije svjetlije Hladno bijelo Toplo bijelo upravljanje za upravljanje za rasvjetna tijela koja rasvjetna tijela koja podržavaju CCT podržavaju CCT Upravljanje...
Seite 146 1. Puštanje daljinskog upravljača u rad • Napunite akumulator (vidi točku 9.). • Uključite. Reset Daljinski upravljač uključen/isključen 2. Uključivanje osnovnih funkcija i prilagođavanje jačine svjetlosti Prvo tipkama 1 | 2 | 3 | 4 | 5 | 6 ili tipkom 1-6 odaberite odgovarajuću grupu.
Seite 147 Tipke za isključivanje/uključivanje Ovim tipkama može uključiti ili isključiti sve programirana rasvjetna tijela/uređaje u odabranim grupama. Tipke za prilagođavanje jačine svjetlosti Ovim tipkama možete učiniti Q-rasvjetna tijela svjetlijima ili tamnijima. Kratkim pritiskom na tipku postižete koračno prilagođavanje jačine svjetlosti za 10 %, a duljim pritiskom na tipku omogućujete prilagođavanje jačine svjetlosti bez stupnjeva.
Seite 148 2. Namještanje boja RGB-a Dodirno polje RGB-a (samo za rasvjetna tijela koja podržavaju RGB) Dodirno polje RGB-a reagira na kontakt s kožom. Kako biste promijenili boju Q-rasvjetnih tijela u načinu rada s RGB-om, jednostavno prstom prijeđite gore-dolje na dodirnom polju. Promjena boje slijedi u skladu sa susjednom ljestvicom boja.
Seite 149 3. Odabir načina rada s RGB-om i tijeka boje Tipka P (samo za rasvjetna tijela koja podržavaju RGB) Ponovljenim pritiskom na tipku P postižete namještanje crvenog svjetla, zelenog svjetla, plavog svjetla (RGB) ili automatskog tijeka boje bez stupnjeva. Crvena Zelena Tijek Plava Tipka P:...
Seite 150 4. Namještanje boja CCT-a Tipke W|C (samo za rasvjetna tijela koja podržavaju CCT) Ove tipke služe rasvjetnim tijelima CCT-a (Correlated Colour Temperature) za upravljanje temperaturom boje od tople bijele do hladne bijele. U slučaju rasvjetnih tijela promjenom boje od W = topla bijela do C = hladna bijela upravlja se samo s ove obje tipke.
Seite 151 5. Programiranje rasvjetnih tijela/ uređaja na daljinskom upravljaču Uključite rasvjetno tijelo/uređaj koji želite programirati. Isključite sva druga rasvjetna tijela/uređaje koji podržavaju ZigBee. Sada dovedite Q-daljinski upravljač u blizinu rasvjetnog tijela/uređaja koji treba programirati (razmak od antene ≤10 cm) i držite pritisnutom tipke grupe (od 1 | do | 6) dok LED lampica stanja ne bude bljeskala četiri puta u sekundnom taktu, a nakon toga triput u kratkom slijedu (ne...
Seite 152 6.1. Uklanjanje rasvjetnog tijela/ uređaja iz grupe Grupe tipki 1 | 2 | 3 | 4 | 5 | 6 : Odaberite odgovarajuću grupu iz koje daljinskim upravljačem trebate ukloniti rasvjetna tijela/uređaje. Tipka P Za uklanjanje rasvjetnog tijela/uređaja iz grupe tipkama od 1 | do | 6 odaberite odgovarajuću grupu.
Seite 153 6.2. Brisanje cijele grupe Za brisanje cijele grupe istodobno pet sekundi držite pritisnutom tipku grupe i tipku P. Q-Control_Fernbedienungsanl_8.indd 153 27.03.17 11:31...
Seite 154 7. Izrada i spremanje scena, brisanje scena Držite tipke Tipke scena min. 5 sek. pritisnutima Na tipke scena za pohranjivanje možete pohraniti dok ne zabljeska maks. 4 scene. LED lampica stanja. Scene se mogu pozvati kratkim pritiskom na tipku. Uključite sva rasvjetna tijela/uređaje koji trebaju pripadati jednoj sceni.
Seite 155 Savjet: Ako tražite mogućnost da dovedete rasvjetna tijela/uređaje u jednoj grupi u različita radna stanja, slijedite sljedeću uputu: Ručno isključite sva rasvjetna tijela. Sada odvojeno uključite jedno rasvjetno tijelo/uređaj i dovedite ga u željeno radno stanje (vidi točku od 1. do 4.). Nastavite s drugim rasvjetnim tijelima/uređajima prema opisu.
Seite 156 8. Programiranje -daljinskog ® upravljača za aplikaciju/poveznik Prvo programirajte najmanje jedno rasvjetno tijelo za poveznik (vidi upute određenog ponuđača aplikacije). Programiranje za aplikaciju/poveznik Prvo „poništite/reset“ Q-daljinski upravljač (vidi točku 11.). Sada u aplikaciji dodajte Q-daljinski upravljač kao „novi uređaj”. U tu svrhu pridržavajte se uputa za aplikaciju.
Seite 157: Punjenje Akumulatora
9. Punjenje akumulatora Punjenje akumulatora obavlja se komercijalnim USB kabelom tipa C (nije uključen u opseg isporuke). Opseg isporuke uključuje adapter za prebacivanje s USB tipa C na Micro USB tako da se može upotrijebiti i ovaj USB kabel. Napunite akumulator prije puštanja Q-daljinskog upravljača u rad.
Seite 158 10. „Poništavanje/reset“ -daljinskog ® upravljača na tvorničku postavku Tipka za uključivanje Uključite Q-daljinski upravljač. Pritisnite tipku za uključivanje tako da LED lampica stanja jedanput zabljeska. Ako LED lampica stanja ne zabljeska, napunite akumulator. Nakon toga gurnite savijenu uredsku spojnicu u otvor za poništavanje (rupu) na donjoj strani daljinskog upravljača i držite je pritisnutom više od 5 sek.
Seite 159 11. „Poništavanje/reset“ rasvjetnih tijela/uređaja -daljinskom ® upravljačem Kako biste Q-daljinskim upravljačem poništili rasvjetna tijela/uređaje koji podržavaju ZigBee na tvorničku postavku, postupite kako slijedi: Uključite rasvjetna tijela/uređaje koji se trebaju poništiti. Mrežnim prekidačem uključite sva druga rasvjetna tijela/ uređaje koji podržavaju ZigBee. Sada dovedite Q-daljinski upravljač...
Seite 160 12. Pomoć u slučaju smetnji i ažuriranje softvera uređaja Rasvjetna tijela/uređaji mogu programirati za Q-daljinski upravljač (vidi točku 11.). Q-daljinski upravljač (Q-FB) ne reagira na naredbe tipki, LED lampica stanja ne bljeska. Mogući izvori greške: - Akumulator daljinskog upravljača je prazan, napunite ga (vidi točku 9.).
Seite 161: Tehnički Podaci
13. Tehnički podaci Radijska norma: ZigBee light link – 2,4 GHz Strujno napajanje: unutrašnji akumulator preko USB priključka tipa C, punjiv Akumulator: Trajanje punjenja oko 2-3 sata, vrijeme rada oko 6 mjeseci pri deset uporaba dnevno Radna temperatura: od -20 °C do +40 °C Veličine: D 170 x Š...
Seite 162 Q-Control_Fernbedienungsanl_8.indd 162 27.03.17 11:32...
Seite 163 ZigBee – bezpečný sieťový štandard pre inteligentný domov Užívatelia majú s medzinárodne uznávaným štandardom ZigBee k dispozícii viacstupňovú bezpečnostnú sieť, ktorá ponúka vysokú bezpečnosť šifrovania. ZigBee v celosvetovo dostupnom frekvenčnom pásme 2,4 GHz a s použitím technológie človek-sieť zaručuje prevádzku inteligentných svietidiel a elektrických prístrojov bez kolízií...
Seite 164: Diaľkové Ovládanie
Diaľkové ovládanie -Control ® Diaľkové ovládanie Q-Control kompatibilné so zariadením ZigBee umožňuje pohodlné ovládanie až 50 svietidiel/prístrojov podporujúcich ZigBee, ktoré je možné zlúčiť do max. 6 skupín. Jednotlivé svietidlá/ prístroje je vďaka ich prehľadnému ovládaniu možné aktivovať ešte jednoduchšie a uložiť je možné až 4 scény.
Seite 165 Usporiadanie klávesnice LED stavu Dotykové pole na ovládanie svietidiel podporujúcich RGB reaguje iba na kontakt s pokožkou Vypnutie Zapnutie Stmievanie Rozjasňovanie Ovládanie studenej Ovládanie teplej bielej pre svietidlá bielej pre svietidlá podporujúce CCT podporujúce CCT Ovládanie scény so štyrmi pamäťovými Programovateľných miestami 1 –...
Seite 166 1. Uvedenie diaľkového ovládania do prevádzky • Nabíjanie akumulátora (pozri bod 9.) • Zapnutie Reset Zapnutie/vypnutie diaľkového ovládania 2. Spínanie základných funkcií a ovládanie jasu Najskôr zvoľte príslušnú skupinu prostredníctvom tlačidiel 1 | 2 | 3 | 4 | 5 | 6 alebo tlačidla 1 – 6. Skupiny tlačidiel 1 | 2 | 3 | 4 | 5 | 6 : najskôr zvoľte skupinu,...
Seite 167 Tlačidlá vypnutia/zapnutia Prostredníctvom týchto tlačidiel je možné zapínať, resp. vypínať všetky naprogramované svietidlá/prístroje príslušnej zvolenej skupiny. Tlačidlá ovládania jasu Týmito tlačidlami sa na Q svietidlách nastavuje vyšší, resp. nižší jas. Krátke stlačenie tlačidla spôsobí postupné nastavenie jasu vždy o 10 %, dlhé stlačenie tlačidla umožní...
Seite 168 2. Nastavenie RGB farieb svetla Dotykové pole RGB (iba pre svietidlá podporujúce RGB) Dotykové pole reaguje na kontakt s pokožkou. Na zmenu farby Q svietidiel v režime RGB jednoducho presúvajte prst nahor alebo nadol po dotykovom poli. Zmena farby sa vykoná podľa farebnej stupnice nachádzajúcej sa vedľa.
Seite 169 3. Výber režimu RGB a zmeny farieb Tlačidlo P (iba pre svietidlá podporujúce RGB) Opakovaným stláčaním tlačidla P dosiahnete plynulé nastavenie červeného svetla, zeleného svetla, modrého svetla (RGB), príp. automatického režimu zmeny farby. Červená Zelená Režim zmeny Modrá Tlačidlo P: opakovaným krátkym stlačením aktivujte RGB svetlo...
Seite 170 4. Nastavenie CCT farieb svetla Tlačidlá W | C (iba pre svietidlá podporujúce CCT) Tieto tlačidlá slúžia na ovládanie teploty farby CCT svietidiel (Correlated Colour Temperature) od teplej bielej po studenú bielu. Pri CCT svietidlách sa posunutie farby z W = teplá biela na C = studená...
Seite 171 5. Programovanie svietidla/prístroja na diaľkovom ovládaní Zapnite svietidlo/prístroj, ktorý sa má programovať. Vypnite všetky ostatné svietidlá/prístroje podporujúce ZigBee. Q diaľkové ovládanie teraz dajte do bezprostrednej blízkosti programovaného svietidla/ prístroja (vzdialenosť od antény ≤10 cm) a niektoré zo skupinových tlačidiel (1 | až | 6) držte stlačené dovtedy, dokým LED stavu nezabliká...
Seite 172 6.1. Odstránenie svietidla/prístroja zo skupín Skupiny tlačidiel 1 | 2 | 3 | 4 | 5 | 6 : vyberte príslušnú skupinu, z ktorej sa majú odstrániť svietidlá/prístroje prostredníctvom diaľkového ovládania Tlačidlo P Na odstránenie svietidla/prístroja zo skupiny vyberte príslušnú skupinu prostredníctvom tlačidiel 1 | až | 6.
Seite 173 6.2. Vymazanie celej skupiny Na vymazanie celej skupiny držte päť sekúnd stlačené príslušné skupinové tlačidlo a súčasne tlačidlo P. Q-Control_Fernbedienungsanl_8.indd 173 27.03.17 11:32...
Seite 174 7. Vytvorenie a uloženie scén, vymazanie scén Tlačidlá Tlačidlá scén držte za účelom uloženia Pod tlačidlami scén stlačené min. 5 je možné uložiť sekúnd, dokým max. 4 scény nezabliká LED stavu. Scény je možné vyvolať krátkym stlačením tlačidla Zapnite všetky svietidlá/prístroje, ktoré majú patriť do scény.
Seite 175 Tip: Ak hľadáte možnosť uvedenia svietidiel/prístrojov v rámci skupiny do rôznych prevádzkových stavov, postupujte podľa nasledujúceho návodu: Všetky svietidlá vypnite manuálne. Teraz zapnite samostatne jedno svietidlo/jeden prístroj a uveďte ho do požadovaného prevádzkového stavu (pozri bod 1. až 4.). S ďalšími svietidlami/prístrojmi postupujte podľa opisu.
Seite 176 8. Programovanie diaľkového ® ovládania v aplikácii/Gateway Najskôr do Gateway naprogramujte minimálne jedno svietidlo (pozri návod príslušného poskytovateľa aplikácie). Programovanie v aplikácii/Gateway Q diaľkové ovládanie najskôr „vynulujte/resetujte“ (pozri bod 11.). Q diaľkové ovládanie teraz pridajte do aplikácie ako „nový prístroj”. Dodržte na to ná- vod aplikácie.
Seite 177: Nabíjanie Akumulátora
9. Nabíjanie akumulátora Nabíjanie akumulátora sa realizuje prostredníctvom bežného USB kábla typu C (neobsiahnutý v rozsahu dodávky). V rozsahu dodávky je obsiahnutý adaptér z typu C na mikro USB, takže je možné použiť aj tieto USB káble. Akumulátor nabite pred uvedením Q diaľkového ovládania do prevádzky.
Seite 178 10. „Vynulovanie/reset“ diaľkového ® ovládania na nastavenie z výroby Tlačidlo zapnutia Zapnite Q diaľkové ovládanie. Stlačte tlačidlo zapnutia, tak že jedenkrát zabliká LED stavu. Ak by LED stavu nezablikala, nabite akumulátor. Potom do resetovacieho otvoru (diery) na dolnej strane diaľkového ovládania zasuňte vyrovnajú kancelársku spinku a resetovacie tlačidlo držte stlačené...
Seite 179 11. „Vynulovanie/reset“ svietidiel/ prístrojov prostredníctvom ® diaľkového ovládania Na vynulovanie svietidiel/prístrojov podporujúcich ZigBee prostredníctvom Q diaľkového ovládania na nastavenie z výroby postupujte takto: Zapnite svietidlá/ prístroje, ktoré sa majú vynulovať. Všetky ostatné svietidlá/prístroje podporujúce ZigBee vypnite prostredníctvom sieťového spínača. Q diaľkové ovládanie dajte do bezprostrednej blízkosti svietidla/prístroja (vzdialenosť...
Seite 180 12. Pomoc pri chybných funkciách a aktualizácii softvéru prístroja Svietidlá/prístroje nie je možné naprogramovať v Q diaľkovom ovládaní (pozri bod 11.). Q diaľkové ovládanie nereaguje na príkazy tlačidiel, LED stavu nebliká Možné zdroje chýb: - Akumulátor v diaľkovom ovládaní je vybitý, nabite ho (pozri bod 9.) - Diaľkové...
Seite 181 13. Technické údaje Štandard rádiového spojenia: ZigBee light link – 2,4 GHz Napájanie prúdom: interný akumulátor nabíjateľný cez USB prípojku typu C Akumulátor: doba nabíjania cca 2 – 3 hodiny, prevádzková doba cca 6 mesiacov pri desaťnásobnom použití za deň Prevádzková...
Seite 182 Q-Control_Fernbedienungsanl_8.indd 182 27.03.17 11:32...
Seite 183 ZigBee – standardul sigur de reţea pentru case inteligente Cu standardul ZigBee, recunoscut la nivel internaţional, utilizatorul dispune de o reţea sigură pe mai multe nivele, care oferă o codificare sigură de înalt nivel. Prin intermediul benzii de frecvenţă de 2,4 GHz, disponibilă...
Seite 184 Telecomanda -Control ® Telecomanda Q-Control compatibilă ZigBee permite controlul comod a până la 50 de sisteme de iluminat/ aparate, care pot fi asociate în max. 6 grupe. Datorită manipulării simple, sistemele de iluminat/dispozitivele individuale pot fi controlate şi mai uşor şi pot fi salvate până...
Seite 185 Alocarea tastaturii LED stare câmp tactil pentru controlul sistemelor de iluminat compatibile RGB, reacţionează numai la contactul cu pielea oprit pornit reducere lumină ampliﬁ care lumină control lumină albă control lumină rece pentru sisteme albă caldă pentru de iluminat sisteme de iluminat compatibile CCT compatibile CCT control scenarii...
Seite 186: Punerea În Funcţiune A Telecomenzii
1. Punerea în funcţiune a telecomenzii • încărcare acumulatori (vezi punctul 9.) • pornire Reset telecomandă oprită/pornită 2. Cuplarea funcţiilor de bază şi reglarea luminii Vă rugăm să selectaţi mai întâi grupa corespunzătoare cu tastele 1 | 2 | 3 | 4 | 5 | 6 sau cu tasta 1-6. Taste de grup 1 | 2 | 3 | 4 | 5 | 6 : vă...
Seite 187 Tastele Oprit/Pornit Toate sistemele de iluminat/dispozitivele învăţate în grupele respective selectate pot fi pornite, resp. oprite, cu ajutorul acestor taste. Taste pentru reglarea luminii Cu aceste taste este amplificată sau redusă lumina sistemelor de iluminat Q. O apăsare scurtă a tastei determină...
Seite 188 2. Reglarea culorilor luminii RGB Câmp tactil RGB (numai pentru sisteme de iluminat compatibile RGB) Câmpul tactil reacţionează la contactul cu pielea. Pentru a modifica culoarea sistemelor de iluminat Q în modul RGB, deplasaţi pur şi simplu degetul în sus şi în jos pe câmpul tactil.
Seite 189 3. Selectarea modului RGB şi a modului de succedare a culorilor Tasta P (numai pentru sisteme de iluminat compatibile RGB) Prin apăsarea repetată a tastei P se realizează reglarea în trepte a luminii roşii, verzi, albastre (RGB) resp. modul automat de succedare a culorilor. roşu verde mod succedare...
Seite 190 4. Reglarea culorilor luminii CCT Taste W | C (numai pentru sisteme de iluminat compatibile CCT) Aceste taste sunt utilizate de sistemele de iluminat CCT (Correlated Colour Temperature) pentru controlul temperaturii culorii între lumină albă caldă şi lumină albă rece. În cazul sistemelor de iluminat CCT, deplasarea spectrului de culori de la W = lumină...
Seite 191 5. Învăţarea/programarea sistemelor de iluminat/dipozitivelor la telecomandă Vă rugăm să porniţi sistemul de iluminat/aparatul care trebuie învăţat. Deconectaţi toate celelalte sisteme de iluminat/dispozitive ZigBee. Acum aduceţi telecomanda Q în imediata apropiere a sistemului de iluminat/ dispozitivului care trebuie învăţat (distanţa faţă de antenă...
Seite 192 6.1. Eliminarea sistemului de iluminat/dispozitivului din grupe Taste de grup 1 | 2 | 3 | 4 | 5 | 6 : vă rugăm să selectaţi grupa corespunzătoare din care sistemul de iluminat/dispozitivul vor ﬁ eliminate cu ajutorul telecomenzii Tasta P Pentru eliminarea unui sistem de iluminat/dispozitiv dintr-o grupă, vă...
Seite 193 6.2. Ştergerea întregii grupe Pentru ştergerea unei grupe întregi, vă rugăm să menţineţi apăsate concomitent tasta de grup corespunzătoare şi tasta P, timp de cinci secunde. Q-Control_Fernbedienungsanl_8.indd 193 27.03.17 11:32...
Seite 194 7. Crearea şi memorarea scenariilor, ştergerea scenariilor Pentru memorare, menţineţi apăsate tastele taste pentru scenarii min. 5 sec. până max. 4 scenarii când se aprinde pot ﬁ memorat intermitent pe tastele pentru LED-ul de stare. scenarii Scenarii accesabile printr-o apăsare scurtă...
Seite 195 Indiciu: Încercaţi să stabiliţi diverse stări de funcţionare pentru sistemele de iluminat/dispozitivele aflate în aceeaşi grupă, urmaţi instrucţiunile de mai jos: Opriţi manual toate sistemele de iluminat. Acum porniţi separat un sistem de iluminat/dispozitiv şi stabiliţi starea de funcţionare dorită (vezi punctele de la 1.
Seite 196 8. Învăţarea telecomenzii ® app/gateway an App/Gateway Mai întâi realizaţi învăţarea a cel puţin un sistem de iluminat la gateway (vezi instrucţiunile ofertantului de aplicaţii respectiv). Învăţarea la app/gateway Mai întâi „resetaţi/reset“ telecomanda Q (vezi punctul 11.). Acum adăugaţi telecomanda Q în aplicaţie ca „dispozitiv nou”.
Seite 197: Încărcarea Acumulatorului
9. Încărcarea acumulatorului Încărcarea acumulatorului se realizează cu un cablu USB uzual, tip C (nu este inclus în pachetul de livrare). În pachetul de livrare este inclus un adaptor tip C la micro USB, astfel încât pot fi utilizate şi aceste cabluri USB.
Seite 198 10. „Resetarea/Reset“ telecomenzii la setările din fabrică ® Tasta Pornit Porniţi telecomanda Q. Apăsaţi tasta Pornit, astfel încât LED-ul de stare să se aprindă o dată intermitent. Dacă LED-ul de stare nu se aprinde, vă rugăm să încărcaţi acumulatorul. Apoi introduceţi o agrafă de birou îndoită în orificiul de resetare (orificiu) la partea inferioară...
Seite 199 11. „Resetarea/Reset“ sistemelor de iluminat/dispozitivelor cu telecomanda ® Pentru a reseta cu ajutorul telecomenzii Q sistemele de iluminat/dispozitivele, compatibile ZigBee, la setările din fabrică, procedaţi după cum urmează: Vă rugăm să porniţi sistemele de iluminat/dispozitivele care trebuie resetate. Conectaţi toate celelalte sisteme de iluminat/dispozitive compatibile ZigBee cu comutatorul de reţea.
Seite 200 12. Asistenţă în caz de avarie şi actualizarea softului dispozitivului Sistemele de iluminat/dispozitivele nu pot fi învăţate pe telecomanda Q (vezi punctul 11.). Telecomanda Q (Q-FB) nu reacţionează la comenzile tastelor, LED-ul de stare nu se aprinde Erori posibile: - acumulatorul telecomenzii este gol, vă rugăm să îl încărcaţi (vezi punctul 9.) - telecomanda este oprită, vă...
Seite 201: Date Tehnice
13. Date tehnice Standard comunicaţie: ZigBee light link – 2,4 GHz Alimentare cu curent electric: acumulatorul intern poate fi încărcat cu cablul USB tip C Acumulator: Timp de încărcare aprox. 2-3 ore, timp de funcţionare aprox. 6 luni în cazul a zece utilizări zilnice Temperatura de funcţionare:...
Seite 202 Q-Control_Fernbedienungsanl_8.indd 202 27.03.17 11:32...
Seite 203 ZigBee – az okos háztartások biztonságos hálózati szabványa nemzetközileg ismert és elismert ZigBee szabvánnyal egy többszintes, magas titkosítású biztonsági hálózat áll a felhasználók rendelkezésére. A világszerte elérhető 2,4 GHz es frekvenciasávon és a hálós hálózati technológiára épülő ZigBee ütközésmentes működést szavatol intelligens fényforrások és elektromos készülékek számára a...
Seite 204 -Control távirányító ® A ZigBee kompatibilis Q-Control távirányítóval akár 50 db, legfeljebb 6 csoportba rendezett ZigBee- képes lámpa/készülék is kényelmesen vezérelhető. Áttekinthetőségének hála az egyes lámpák/készülékek még egyszerűbben kezelhetők és akár 4 különböző megvilágítás is elmenthető. A touchlink-képes távirányító meglévő ZigBee rendszerekbe integrálható és tökéletes kiegészítője Smart Media készülékeknek.
Seite 205 Gombkiosztás Állapotjelző LED Érintőterület RGB-képes lámpák szabályozásához, csak bőrrel való érintkezésre reagál Kikapcsolás Bekapcsolás Fényerő Fényerő növelése csökkentése Hidegfehér vezérlés Melegfehér CCT-képes lámpákhoz vezérlés CCT- képes lámpákhoz Négy memóriahelyes megvilágítás- 1-6 csoport vezérlés programozható Az összes csoport RGB alapszínek és együttes vezérlése autom.
Seite 206: A Távirányító Üzembe Helyezése
1. A távirányító üzembe helyezése • Töltse fel az akkumulátort (lásd 9. pont) • Kapcsolja be Reset Távirányító ki/be 2. Alapfunkciók kapcsolása és a fényerő beállítása Kérjük, előbb válassza ki a megfelelő csoportot az 1 | 2 | 3 | 4 | 5 | 6 gombokkal vagy az 1-6 gombbal. 1 | 2 | 3 | 4 | 5 | 6 gombcsoport: kérjük, először...
Seite 207 Ki/Be nyomógomb Ezekkel a gombokkal kapcsolható be és ki az aktuálisan kiválasztott csoportok összes betanított lámpája/ készüléke. Fényerősség-beállító gombok Ezekkel a gombokkal növelhető vagy csökkenthető a Q lámpák fényereje. A gombot rövid ideig lenyomva 10%-os lépésekben, míg hosszan megnyomva fokozatmentesen állítható a fényerősség. A kívánt fényerősséget elérve engedje el a nyomógombot.
Seite 208 2. RGB fényszínek beállítása RGB érintőfelület (csak RGB-képes lámpákhoz) Az érintőfelület a bőrrel való érintkezésre reagál. A Q lámpák színének RGB-üzemmódban történő megváltoztatásához csak húzza végig felfelé vagy lefelé az ujját az érintőfelületen. A készülék a felület mellett álló színskála szerint változtatja a színt. W | C gombok RGB-képes lámpáknál ezek a gombok a színeltolás finomszabályozására szolgálnak.
Seite 209 3. RGB és színátmenet üzemmód kiválasztása P gomb (csak RGB-képes lámpákhoz) A P gomb ismételt lenyomásával fokozatonként válthat a piros, a zöld és a sárga szín (RGB), illetve az automatikus színátmenet üzemmód között. Piros Zöld Átmenet üzemmód Kék P gomb: ismételt rövid lenyomásával aktiválja az RGB-...
Seite 210 4. CCT fényszínek beállítása W | C gomb (csak CCT-képes lámpákhoz) CCT (Correlated Colour Temperature) lámpák esetén ezekkel a gombokkal állítható a színhőmérséklet melegfehér és hidegfehér között. CCT lámpák esetén a W = melegfehér és a C = hidegfehér közötti színeltolás csak ezekkel a gombok- kal szabályozható.
Seite 211 5. Lámpa/készülék betanítása/ programozása a távirányítón Kapcsolja be a betanítani kívánt lámpát/készüléket, és kapcsolja ki az összes többi ZigBee-képes lámpát/ készüléket. Ezután helyezze a Q távirányítót a betanítani kívánt lámpa/készülék közvetlen közelébe (távolság az antennától ≤10 cm), és tartsa addig lenyomva a csoportogombok egyikét (1 | - | 6), amíg az állapotjelző...
Seite 212 6.1. Lámpa/készülék eltávolítása egy csoportból 1 | 2 | 3 | 4 | 5 | 6 gombcsoport: kérjük, válassza ki azt a csoportot, amelyből el kívánja távolítani a lámpát/ készüléket a távirányítóval P gomb Lámpa/készülék adott csoportból történő eltávolításához válassza ki a csoportot az 1 | - | 6 gombokkal.
Seite 213 6.2. Teljes csoport törlése Teljes csoport törléséhez nyomja le egyszerre és tartsa lenyomva öt másodpercig a megfelelő csoportgombot és a P gombot. Q-Control_Fernbedienungsanl_8.indd 213 27.03.17 11:32...
Seite 214 7. Megvilágítások létrehozása, mentése és törlése Mentéshez nyomja le és tartsa lenyomva 5 másodpercig a Gombok megvilágítás gombot, amíg az összesen legfeljebb állapotjelző LED 4 megvilágítás nem villog. rendelhető a meg- A megvilágítások világítás a gomb rövid gombokhoz lenyomásával hívhatók be Kapcsolja be az összes olyan lámpát/készüléket, amely az adott megvilágításhoz tartozik.
Seite 215 Tipp: Ha egy csoport lámpáit/készülékit különböző üzemállapotba kívánja állítani, a következők szerint járjon el: Kapcsolja ki kézzel az összes lámpát. Ezután kapcsolja be egyenként a lámpákat/készülékeket és állítsa őket a kívánt üzemállapotba (lásd 1-4. pont). A többi lámpával/készülékkel ugyanígy járjon el. Végül kapcsolja be a megvilágításhoz tartozó...
Seite 216 8. A távirányító betanítása az ® alkalmazásnál/átjárónál Első lépésben tanítson be legalább egy lámpát az átjáróhoz (ehhez kövesse az adott alkalmazás gyártójának útmutatásait). Betanítás az alkalmazáshoz/átjáróhoz Első lépésként állítsa vissza a gyári beállításokat (Reset) a Q távirányítón (lásd 11. pont). Ezután adja hozzá...
Seite 217: Az Akkumulátor Feltöltése
9. Az akkumulátor feltöltése Az akkumulátor kereskedelmi forgalomban kap- ható USB-C kábellel tölthető (nem része a szállítási terjedelemnek). Az USB-kábel használatához USB-C - mikro-USB adaptert mellékelünk. Mielőtt üzembe helyezné a Q távirányítót, töltse fel az akkumulátorát. A feltöltéshez az USB-kábelt a Q távirányító...
Seite 218 10. A távirányító gyári ® beállításainak visszaállítása (Reset) Be gomb Kapcsolja be a Q távirányítót. Nyomja le a Be gombot. Az állapotjelző LED egyszer felvillan. Ha az állapotjelző LED nem gyulladna ki, töltse fel az akkumulátort. Egyenesítsen ki egy gémkapcsot, tolja a távirányító alján található...
Seite 219 11. A lámpák/készülékek gyári beállításainak visszaállítása (Reset) a távirányítón ® Ha ZigBee-képes lámpák/készülékek gyári beállításait kívánja visszaállítani a Q távirányítóval, a következők szerint járjon el: Kapcsolja be az érintett lámpákat/ készülékeket, és kapcsolja ki az összes többi ZigBee- képes lámpát/készüléket a hálózati kapcsolóval. Tegye a Q távirányítót a lámpa/készülék közvetlen közelébe (antennától való...
Seite 220 12. Teendők üzemzavar esetén, illetve a készülék szoftverének frissítése A lámpák/készülékek nem taníthatók be a Q távirányítóhoz (lásd 11. pont). A Q távirányító gombnyomásra nem reagál, az állapotjelző LED nem villog Lehetséges hibaforrások: - Lemerült az akkumulátor távirányítója. Kérjük, töltse fel (lásd 9. pont). - Ki van kapcsolva a távirányító.
Seite 221: Műszaki Adatok
13. Műszaki adatok Rádiójel-sugárzási szabvány: ZigBee light link – 2,4 GHz Áramellátás: belső akkumulátor, amely USB C csatlakozón keresztül tölthető Akkumulátor: Töltési idő kb. 2-3 óra, Üzemidő: kb. 6 hónap, napi tíz használattal számolva Üzemi hőmérséklet: -20° C és +40 °C között Méretek: 170 x 40 mm, 7 mm (H x Sz x M) A módosítások és véletlen hibák jogát fenntartjuk.
Seite 222 Q-Control_Fernbedienungsanl_8.indd 222 27.03.17 11:32...
Seite 223 ZigBee – bezpieczny standard sieciowy do inteligentnego domu Wielopoziomowa zabezpieczona sieć w uznawanym w skali międzynarodowej standardzie ZigBee zapewnia użytkownikom duży poziom bezpieczeństwa szyfrowania. W dostępnym na całym świecie paśmie częstotliwości 2,4 GHz i przy zastosowaniu technologii sieciowej Mesh, ZigBee zapewnia bezkolizyjne użytkowanie inteligentnych żarówek oraz urządzeń...
Seite 224 Pilot -Control ® Pilot Q-Control kompatybilny ze standardem ZigBee umożliwia wygodne sterowanie maksymalnie 50 żarówkami/urządzeniami współpracującymi z ZigBee, które można połączyć w maks. 6 grup. Dzięki przejrzystej obsłudze poszczególnymi żarówkami/ urządzeniami można jeszcze łatwiej sterować i zapisać maksymalnie 4 sceny. Pilot obsługujący touchlink można zintegrować...
Seite 225 Przyporządkowanie funkcji klawiatury dioda LED stanu pole dotykowe do sterowania żarówkami RGB, reaguje tylko na dotyk skóry wyłączony włączanie przyciemnianie rozjaśnianie sterowanie zimną sterowanie ciepłą bielą żarówek CCT bielą żarówek CCT sterowanie scenami z czterema miejscami zapisu możliwość zaprogramowania 1-6 grup wszystkie grupy są...
Seite 226 1. Włączenie pilota • naładować baterię (patrz punkt 9) • włączyć Reset wyłączanie/ włączanie pilota 2. Przełączanie funkcji podstawowych i przyciemnianie Najpierw należy wybrać odpowiednią grupę przycisków 1 | 2 | 3 | 4 | 5 | 6 lub przycisk 1-6. Grupy przycisków 1 | 2 | 3 | 4 | 5 | 6 : najpierw należy wybrać...
Seite 227 Przyciski wyłączenia/włączenia Wszystkie zaprogramowane żarówki/urządzenia w poszczególnych wybranych grupach można włączać lub wyłączać tymi przyciskami. Przyciski regulatora natężenia światła Tymi przyciskami rozjaśnia się lub przyciemnia żarówki Q. Krótkie naciśnięcie przycisku powoduje stopniową regulację natężenia oświetlenia zawsze o 10%, a długie naciśnięcie przycisku umożliwia płynną...
Seite 228 2. Ustawianie barw światła RGB Pole dotykowe RGB (tylko żarówki RGB) Pole dotykowe reaguje na kontakt ze skórą. Aby zmienić kolor żarówek Q w trybie RGB, należy przesunąć palcem w górę lub w dół w polu RGB. Kolor zmienia się zgodnie ze znajdującą się obok skalą...
Seite 229 3. Wybór trybu RGB i gradientu kolorów Przycisk P (tylko żarówki RGB) Wielokrotne naciskanie przycisku P powoduje stopniowe ustawianie czerwonego światła, zielonego światła, niebieskiego światła (RGB) lub automatycznego trybu gradientu kolorów. czerwony zielony tryb gradientu niebieski przycisk P: wielokrotne naciskanie aktywuje oświetlenie RGB lub tryb gradientu kolorów...
Seite 230 4. Ustawianie barw światła CCT Przyciski W | C (tylko żarówki CCT) Te przyciski służą do sterowania temperaturą barwową żarówek (Correlated Colour Temperature) od ciepłej bieli do zimnej bieli. W przypadku żarówek CCT przesunięcie kolorów od W = ciepła biel do C = zimna biel jest sterowane tylko tymi dwoma przyciskami.
Seite 231 5. Kodowanie/programowanie żarówki/urządzenia na pilocie Włączyć żarówkę/urządzenie przeznaczone kodowania/programowania. Wyłączyć wszystkie inne żarówki/urządzenia współpracujące z ZigBee. Ustawić pilota Q w pobliżu kodowanej żarówki/urządzenia (odległość od anteny ≤10 cm) oraz naciskać jeden z przycisków grupy (1 | do | 6), aż dioda LED stanu zaświeci się...
Seite 232 6.1. Usuwanie żarówki/urządzenia z grup Grupy przycisków 1 | 2 | 3 | 4 | 5 | 6 : wybrać odpowiednią grupę, z której za pomocą pilota mają zostać usunięte żarówki/urządzenia Przycisk P Aby usunąć żarówkę/urządzenie z grupy, należy wybrać odpowiednią grupę przyciskami od 1 | do | 6. Wyłączyć...
Seite 233 6.2. Kasowanie całej grupy Aby skasować całą grupę, należy jednocześnie nacisnąć i przytrzymać odpowiedni przycisk grupy oraz przycisk P przez pięć sekund. Q-Control_Fernbedienungsanl_8.indd 233 27.03.17 11:32...
Seite 234 7. Tworzenie i zapisywanie scen, kasowanie scen Aby zapisać, należy nacisnąć i przytrzymać przyciski scen Przyciski przez co najmniej 5 sek., na przyciskach scen aż zacznie migać można zapisać dioda LED stanu. maks. 4 sceny Do scen można przejść przez krótkie naciśnięcie przycisku Włączyć...
Seite 235 Wskazówka: aby ustawić żarówki/urządzenia w jednej grupie w różne stany robocze, należy postępować według poniższej instrukcji: wyłączyć ręcznie wszystkie żarówki. Włączyć oddzielnie żarówkę/urządzenie oraz ustawić na wybrany stan roboczy (patrz punkt od 1. do 4.). W przypadku następnych żarówek/urządzeń należy postępować zgodnie z opisem.
Seite 236 8. Programowanie pilota ® aplikacji/bramce Najpierw należy zaprogramować w bramce co najmniej jedną żarówkę (patrz instrukcja właściwego dostawcy aplikacji). Programowanie aplikacji/bramki Najpierw „wyzerować/zresetować” pilota Q (patrz punkt 11.). W aplikacji dodać pilota Q jako „nowe urządzenie”. Przestrzegać przy tym instrukcji aplikacji. Następnie przysunąć...
Seite 237: Ładowanie Baterii
9. Ładowanie baterii Bateria jest ładowana przez ogólnie dostępny kabel USB (nie znajduje się w zakresie dostawy). W zakresie dostawy znajduje się przejściówka z typu C na mikro USB, w związku z czym można również korzystać z tych kabli USB. Przed uruchomieniem pilota Q należy naładować...
Seite 238 10. „Zerowanie/resetowanie” pilota do ustawień fabrycznych ® Przycisk włączania Włączyć pilota. Nacisnąć przycisk włączania, aby dioda LED stanu mignęła jeden raz. Jeżeli dioda LED stanu nie mignie, należy naładować baterię. Następnie wsunąć rozgięty spinacz biurowy w otwór resetowania (dziurkę) na spodzie pilota i przytrzymać przez ponad 5 sek.
Seite 239 11. „Zerowanie/resetowanie” żarówek/urządzeń pilotem ® Aby zresetować żarówki/urządzenia współpracujące z ZigBee pilotem Q do ustawień fabrycznych, należy postępować tak jak poniżej: włączyć żarówki/ urządzenia, które mają być zresetowane. Włączyć wyłącznikiem sieciowym wszystkie inne żarówki/ urządzenia współpracujące z ZigBee. Przysunąć pilota Q blisko do żarówki/urządzenia (odległość...
Seite 240 12. Pomoc w przypadku nieprawidłowego działania oraz aktualizacji urządzeń Żarówek/urządzeń nie można zaprogramować na pilocie Q (patrz punkt 11.). Pilot Q (Q-FB) nie reaguje na polecenia przycisków, dioda LED stanu nie miga Możliwe źródła usterek: - bateria pilota rozładowana, należy naładować (patrz punkt 9.) - pilot wyłączony, należy włączyć...
Seite 241: Dane Techniczne
13. Dane techniczne Standard radia: ZigBee light link – 2,4 GHz Zasilanie: wewnętrzna bateria ładowana przez przyłącze USB typu C Bateria: czas ładowania: ok. 2-3 godzin, okres eksploatacji ok. 6 miesięcy przy używaniu codziennie dziesięć razy temperatura robocza: od -20° C do +40°C wymiary: dług.
Seite 242 Q-Control_Fernbedienungsanl_8.indd 242 27.03.17 11:32...
Seite 243 ZigBee – a norma de rede segura para uma casa inteligente A norma internacionalmente reconhecida ZigBee disponibiliza aos utilizadores uma rede de segurança multinível que oferece uma elevada segurança de encriptação. Com base numa banda de frequências disponível a nível mundial de 2,4 GHz e utilizando a tecnologia de rede mesh, o ZigBee garante um funcionamento sem colisão de candeeiros e equipamentos elétricos inteligentes através das...
Seite 244: Comando À Distância
Comando à distância -Control ® O comando à distância Q-Control compatível com ZigBee permite um controlo confortável de até 50 candeeiros/equipamentos compatíveis com ZigBee, os quais podem ser repartidos no máximo por 6 grupos. Graças ao seu manuseamento transparente, os diferentes candeeiros/equipamentos podem ser controlados de forma ainda mais fácil e memorizar até...
Seite 245 Disposição do teclado LED de estado Campo tátil para o controlo de candeeiros compatíveis RGB, reage apenas ao contacto com a pele Desligar Ligar Escurecer Clarear Controlo de branco Controlo de frio para candeeiros branco quente compatíveis com CCT para candeeiros compatíveis com CCT Controlo de cenários com...
Seite 246: Colocação Em Funcionamento Do Comando À Distância
1. Colocação em funcionamento do comando à distância • Carregar a bateria (ver ponto 9.) • Ligar Reset Desligar/ligar o comando à distância 2. Ligar as funções básicas e ajustar a intensidade da luz Selecione primeiro o grupo correspondente com os botões 1 | 2 | 3 | 4 | 5 | 6 ou o botão 1-6.
Seite 247: Botões Desligar/Ligar Todos Os Candeeiros/Equipamentos Emparelhados
Botões Desligar/Ligar Todos os candeeiros/equipamentos emparelhados nos respetivos grupos selecionados podem ser ligados ou desligados com estes botões. Botões de regulação da intensidade da luz Estes botões permitem aumentar ou reduzir a intensidade da luz dos candeeiros Q. Uma pressão breve do botão realiza uma regulação gradual da intensidade da luz em intervalos de 10%, uma pressão longa do botão possibilita uma regulação contínua.
Seite 248 2. Ajustar as cores RGB Campo tátil RGB (apenas para candeeiros compatíveis com RGB) O campo tátil reage ao contacto da pele. Para alterar a cor dos candeeiros Q no modo RGB, basta deslizar o dedo para cima ou para baixo no campo tátil. A alteração da cor é...
Seite 249 3. Selecionar o modo RGB e de gradação da cor Botão P (apenas para candeeiros compatíveis com RGB) A pressão repetida do botão P possibilita uma regulação contínua da luz vermelha, da luz verde e da luz azul (RGB), bem como do modo de gradação automática da cor.
Seite 250 4. Ajustar as cores CCT Botões W | C (apenas para candeeiros compatíveis com CCT) Estes botões servem para controlar a temperatura da cor de branco quente a branco frio em candeeiros CCT (Correlated Colour Temperature). No caso dos candeeiros CCT, a mudança de cor de W = branco quente para C = branco frio é...
Seite 251 5. Emparelhar/programar o candeeiro/equipamento no comando à distância Ligue o candeeiro/equipamento a emparelhar. Desligue todos os restantes candeeiros/equipamentos compatíveis com ZigBee. Aproxime, agora, o comando à distância Q do candeeiro/equipamento a emparelhar (distância à antena ≤10 cm) e mantenha premido um dos botões de grupo (1 | a | 6) até...
Seite 252 6.1. Remover o candeeiro/ equipamento dos grupos Grupos de botões 1 | 2 | 3 | 4 | 5 | 6 : selecione o respetivo grupo do qual devem ser removidos candeeiros/ equipamentos através do comando à distância Botão P Para remover um candeeiro/equipamento de um grupo, selecione o respetivo grupo com os botões 1 | a | 6.
Seite 253 6.2. Apagar o grupo completo Para apagar um grupo completo, mantenha premidos simultaneamente o respetivo botão de grupo e o botão P durante 5 segundos. Q-Control_Fernbedienungsanl_8.indd 253 27.03.17 11:32...
Seite 254 7. Criar e memorizar cenários, apagar cenários Prima os botões de cenários para memorizar durante pelo Botões menos 5 segundos até o LED de podem ser estado piscar. memorizados no Os cenários máximo 4 cenários podem ser nos botões de ativados premindo cenários brevemente o...
Seite 255 Sugestão: Se pretender colocar os candeeiros/ equipamentos dentro de um grupo em diferentes estados de funcionamento, siga as seguintes instruções: Desligue manualmente todos os candeeiros. Ligue agora separadamente o candeeiro/equipamento e coloque-o no estado de funcionamento pretendido (ver ponto 1. a 4.). Repita o procedimento com os restantes candeeiros/equipamentos.
Seite 256 8. Emparelhar o comando à distância com a aplicação/gateway ® Emparelhe primeiro pelo menos um candeeiro com o gateway (consultar as instruções do respetivo fornecedor da aplicação). Emparelhar com a aplicação/gateway Reponha primeiro o comando à distância Q (ver ponto 11.).
Seite 257: Carregar A Bateria
9. Carregar a bateria O carregamento da bateria é realizado através de um cabo USB tipo C normal (não incluído no pacote de fornecimento). No pacote de fornecimento está incluído um adaptador de USB tipo C para Micro USB, para que o cabo USB também possa ser utilizado.
Seite 258 10. Repor as defi nições de fábrica do comando à distância ® Botão Ligar Ligue o comando à distância Q. Prima o botão Ligar, para que o LED de estado pisque uma vez. Se o LED de estado não piscar, carregue a bateria. Em seguida, insira um clipe esticado no orifício de reposição („Reset“) no lado inferior do comando à...
Seite 259 11. Reposição dos candeeiros/ equipamentos com o comando à distância ® No sentido de repor as definições de fábrica dos candeeiros/equipamentos compatíveis com ZigBee usando o comando à distância, proceda do seguinte modo: Ligue os candeeiros/equipamentos que devem ser repostos. Ligue todos os restantes candeeiros/ equipamentos compatíveis com ZigBee nos respetivos interruptores.
Seite 260 12. Assistência em caso de anomalias e atualizar o software dos equipamentos Não é possível programar os candeeiros/ equipamentos no comando à distância Q (ver ponto 11.). O comando à distância Q não reage aos comandos dos botões, o LED de estado não pisca Causas possíveis de falha: - A bateria do comando à...
Seite 261: Dados Técnicos
13. Dados técnicos Norma de rádio: ZigBee light link – 2,4 GHz Fonte de alimentação: Bateria interna carregável através de ligação USB do tipo C Bateria: Tempo de carregamento de aprox. 2-3 horas Tempo de funcionamento de aprox. 6 meses, em caso de dez utilizações por dia Temperatura de funcionamento:...
Seite 262 Q-Control_Fernbedienungsanl_8.indd 262 27.03.17 11:32...
Seite 263 ZigBee – надежный сетевой стандарт для умного дома Признанный во всем мире стандарт ZigBee предоставляет пользователям многоуровневую безопасную сеть, обеспечивающую высокий уровень надежности шифрования. Благодаря использованию доступного во всем мире диапазона частот 2,4 ГГц и технологии многосвязной сети, стандарт ZigBee гарантирует беспрепятственную эксплуатацию...
Seite 264: Дистанционное Управление
Дистанционное управление -Control ® Совместимое со стандартом ZigBee дистанционное управление Q-Control обеспечивает удобное управление до 50 лампами/приборами с поддержкой стандарта ZigBee, которые могут быть объединены в макс. 6 групп. Благодаря простоте в обращении, отдельными лампами/приборами можно управлять еще легче, а также можно сохранять до 4 сцен.
Seite 265 Раскладка клавиатуры сенсорное поле для регулировки светодиод ламп с поддержкой состояния RGB (аббревиатура английских слов red, green, blue – красный, зелёный, синий), реагирует только на контакт с кожей выкл вкл отрегулировать отрегулировать ярче темнее регулировка холодного регулировка теплого белого света для ламп с белого...
Seite 266 1. Ввод дистанционного управления в эксплуатацию • Зарядить аккумулятор (см. пункт 9.) • Включить Reset выкл/вкл дистанционное управление 2. Включение и регулировка основных функций Сначала выбрать соответствующую группу с помощью кнопок 1 | 2 | 3 | 4 | 5 | 6 или кнопки 1-6. Группы...
Seite 267 Кнопки ВЫКЛ/ВКЛ Все запрограммированные методом обучения лампы/ приборы в выбранных группах могут включаться и выключаться посредством этой кнопки. Кнопки регулятора света С помощью этих кнопок свет ламп Q регулируется ярче или темнее. Кратковременное нажатие на кнопку вызывает постепенную регулировку на 10%, а длительное нажатие на кнопку...
Seite 268 2. Настройка цветов освещения RGB Сенсорное поле RGB (только для ламп с поддержкой RGB) Сенсорное поле реагирует на контакт с кожей. Чтобы изменить цвет ламп Q в режиме RGB, нужно просто провести пальцем по сенсорному полю вверх или вниз. Изменение цвета осуществляется в соответствии с расположенной...
Seite 269 3. Выбор режима RGB и режима перехода в другой цвет Кнопка P (только для ламп с поддержкой RGB) Путем повторного нажатия на кнопку P можно выполнить плавную настройку красного света, зеленого света, синего света (RGB) или автоматического режима перехода в другой цвет. Красный...
Seite 270 4. Настройка цветов освещения CCT Кнопки W | C (только для ламп с поддержкой CCT) Эти кнопки на лампах CCT (Correlated Colour Temperature = коррелированная цветовая температура) необходимы для регулировки цветовой температуры от теплого белого света до холодного белого света. На...
Seite 271 5. Программирование методом обучения/программирование лампы/ прибора для дистанционного управления Включить лампу/прибор, который необходимо запрограммировать методом обучения. Выключить все другие лампы/приборы с поддержкой стандарта ZigBee. Теперь поднести дистанционное управление непосредственно к лампе/прибору, который необходимо запрограммировать методом обучения (расстояние до антенны ≤10 см), и удерживать одну из групповых кнопок (1 | –...
Seite 272 6.1. Удаление лампы/прибора из групп Группы кнопок 1 | 2 | 3 | 4 | 5 | 6 : выбрать соответствующую группу, из которой с помощью дистанционного управления должны быть удалены лампы/ приборы Кнопка P Для удаления лампы/прибора из группы необходимо выбрать...
Seite 273 6.2. Удаление всей группы Для удаления всей группы одновременно удерживать соответствующую групповую кнопку и кнопку P в нажатом положении в течение пяти секунд. Q-Control_Fernbedienungsanl_8.indd 273 27.03.17 11:32...
Seite 274 7. Создание и запись сцен, удаление сцен Чтобы выполнить сохранение, удерживать кнопки сцен Кнопки мин. 5 с в нажатом положении, пока на кнопках сцен не замигает можно записать светодиод макс. 4 сцены состояния. Сцены вызываются кратковременным нажатием на кнопку Включите все...
Seite 275 Совет: постарайтесь привести лампы/приборы в рамках одной группы в различные режимы работы, следуйте при этом указанной ниже инструкции: Выключить все лампы вручную. Теперь включить отдельную лампу/прибор и привести в желаемый режим работы (см. информацию в пунктах 1 – 4). Продолжить процедуру...
Seite 276 8. Программирование методом обучения дистанционного управления для ® приложения/шлюза Выполните программирование методом обучения хотя бы одной лампы для шлюза (см. инструкцию от соответствующего разработчика приложения). Программирование методом обучения для приложения/шлюза Сначала необходимо выполнить „сброс/reset“ дистанционного управления Q (см. пункт 11). Теперь в приложение нужно добавить...
Seite 277: Зарядка Аккумулятора
9. Зарядка аккумулятора Зарядка аккумулятора осуществляется посредством обычного USB-кабеля типа C (не входит в комплект поставки). В комплект поставки входит адаптер с типа C на Micro USB, что позволяет использовать даже эти USB- кабели. Зарядить аккумулятор перед вводом дистанционного управления Q в эксплуатацию. Для осуществления зарядки...
Seite 278 10. „Сброс/Reset“ дистанционного управления на заводские ® настройки Кнопка ВКЛ Включить дистанционное управление Q. Нажать на кнопку ВКЛ, в результате чего светодиод состояния мигнет один раз. Если светодиод состояния не мигнет, это означает, что нужно зарядить аккумулятор. Затем разогнутую канцелярскую скрепку вставить в отверстие...
Seite 279 11. „Сброс/Reset“ ламп/приборов с помощью дистанционного управления ® Чтобы лампы/приборы с поддержкой стандарта ZigBee сбросить на заводские настройки с помощью дистанционного управления Q, выполните следующие действия: включить лампы/приборы, сброс которых должен быть выполнен. Посредством сетевого выключателя включить все другие лампы/приборы с поддержкой стандарта...
Seite 280 12. Помощь при неисправностях и обновление программного обеспечения прибора Лампы/приборы не удается запрограммировать методом обучения для дистанционного управления Q (см. пункт 11.). Дистанционное управление Q не реагирует на команды кнопок, светодиод состояния не мигает Возможные источники неисправностей: - Аккумулятор дистанционного управления разряжен, зарядить...
Seite 281: Технические Данные
13. Технические данные Стандарт радиосвязи: ZigBee light link – 2,4 ГГц Источник электропитания: внутренний аккумулятор, заряжается через USB-интерфейс типа C Аккумулятор: продолжительность зарядки прим. 2-3 часа, срок службы прим. 6 месяцев при ежедневном пользовании в количестве десяти раз Рабочая температура: от -20°C до +40°C Размеры: Д...
Seite 282 Q-Control_Fernbedienungsanl_8.indd 282 27.03.17 11:32...
Seite 283 ZigBee - akıllı bir ev için güvenli ağ standardı Uluslararası kabul görmüş ZigBee standardı ile kullanıcılara yüksek bir şifreleme güvenliği sağlayan çok aşamalı bir güvenlik ağı sunulmaktadır. ZigBee dünya çapında kullanılabilen 2,4 GHz frekans bandında ve örgüsel ağ teknolojisi kullanılmak suretiyle ilgili uygulamalar veya ZigBee uyumlu kumanda cihazları...
Seite 284 -Control uzaktan kumanda ® ZigBee uyumlu Q-Control uzaktan kumanda tamamı 6 gruptan oluşan 50 kadar ZigBee uyumlu lambanın / cihazın rahatça kumanda edilebilmesini sağlar. Uygun kullanım yapısı sayesinde lambaları / cihazları kumanda etmek daha kolay hale gelip 4 senaryoya kadar bellek kaydı...
Seite 285 Düğmelerin işlevi Durum LED‘i KYM uyumlu lambaların kumanda edildiği dokunmatik alan sadece cilt temasına duyarlıdır kapalı açık karanlığı artır ışığı artır CCT uyumlu CCT uyumlu lambalar için lambalar için parlak donuk beyaz beyaz ayarı ayarı Dört bellek alanı olan senaryo ayarı 1-6 gruplar programlanabilir grupların hepsi...
Seite 286 1. Uzaktan kumandayı devreye alma • Pili şarj etme (bk. madde 9.) • açma Reset Uzaktan kumanda kapalı/açık 2. Temel işlevleri açıp kapama ve ışığı ayarlama Lütfen önce 1 | 2 | 3 | 4 | 5 | 6 düğmeleri veya 1-6 düğmesi üzerinden uygun grubu seçin.
Seite 287 Açma/kapama düğmeleri Seçilmiş olan herhangi bir gruptaki tüm uyumlandırılmış lambalar/cihazlar bu düğmelerle açılıp kapatılabilir. Işık ayarlama düğmeleri Bu düğmelerle Q-Lambaların ışığı artırılıp azaltılır. Düğmeye kısa bir basış ışığı kademeli olarak %10 oranında ayarlar, uzun bir basış ise kademesiz olarak ayarlar. Arzu edilen parlaklığa ulaşınca düğmeyi bırakın.
Seite 288 2. KYM ışık renklerini ayarlama KYM dokunmatik alanı (sadece KYM uyumlu lambalar için) Dokunmatik alan cilt temasına yanıt verir. KYM modunda Q-Lambaların rengini değiştirmek için parmağınızı dokunmatik alan üzerinde yukarı veya aşağı doğru sürmeniz yeter. Renk değişimi hemen yandaki renk skalasına göre olur. W | C düğmeleri RGB uyumlu lambalarda bu düğmeler renk kaymasının ince ayarını...
Seite 289 3. KYM ve renk geçiş modunu seçin P düğmesi (sadece KYM uyumlu lambalar için) P düğmesi art ardına basılınca kademeli bir kırmızı, yeşil ve mavi ışık (KYM) ayarlaması, yani otomatik renk geçiş modu elde edilir. Kırmızı Yeşil Geçiş modu Mavi P düğmesi: art arda kısa basışlarla KYM...
Seite 290 4. CCT ışık renklerini ayarlama W | C düğmeleri (sadece CCT uyumlu lambalar için) Bu düğmeler CCT lambalarının (Correlated Colour Temperature/Benzer Renk Sıcaklığı) renk sıcaklığını parlak beyaz ile donuk beyaz arasında ayarlamak içindir. CCT lambalarında W = parlak beyaz ile C = donuk beyaz arasındaki renk kayması...
Seite 291 5. Lambayı / cihazı uzaktan kumandayla uyumlandırma / programlama Uyumlandırılacak lambayı / cihazı lütfen açın. Tüm diğer ZigBee uyumlu lambaları / cihazları kapatın. Şimdi Q-Uzaktan kumanda (Q-UK)‘yı uyumlandırılacak olan lambanın / cihazın yanına yaklaştırıp (antene uzaklığı ≤10 cm) grup düğmelerinden birine (1 | ilâ | 6) Durum LED‘i saniyede dört kez ve sonra art arda üç...
Seite 292 6.1. Lambayı / cihazı gruplardan çıkarma Düğme grupları 1 | 2 | 3 | 4 | 5 | 6 : uzaktan kumanda vasıtasıyla kapsamından lambalar/cihazlar çıkarılacak olan grubu lütfen seçin. P düğmesi Bir lambayı / cihazı bir gruptan çıkarmak istediğinizde lütfen 1 | ve | 6 arası...
Seite 293 6.2. Listenin tamamını silme Bir grubun tamamını silmek için lütfen silinecek grup düğmesi ile P düğmesini aynı anda beş saniye boyunca basılı tutun. Q-Control_Fernbedienungsanl_8.indd 293 27.03.17 11:32...
Seite 294 7. Senaryolar oluşturma, kaydetme ve silme Senaryo kaydetme düğmelerini Düğmeler Durum LED‘i yanıp sönene Senaryo kadar en az 5 sn. düğmeleriyle en çok basılı tutun. 4 senaryo belleğe Senaryolar kaydedilebilir düğmeye kısa bir basışla tekrar açılabilir Bir senaryoyu oluşturacak olan tüm lambaları / cihazları açın.
Seite 295 Tavsiye: Bir grup kapsamındaki lambaları / cihazları çeşitli çalışma koşullarında denemeye bakın, aşağıdaki talimatı uygulayın: Tüm lambaları elden kapatın. Şimdi her bir lambayı / cihazı ayrı ayrı açıp arzulanan çalışma konumuna getirin (bk. madde 1.ilâ 4.). Diğer lambalar / cihazlarda da tarif edildiği gibi devam edin.
Seite 296 -UK‘nın Uygulama/Ağ Geçidi ® ile uyumlandırılması Önce en az bir lambayı Ağ Geçidi ile uyumlandırın (bk. Uygulama sağlayıcısının talimatları). Uygulama/Ağ Geçidi ile uyumlandırma Önce Q-UK‘yı „sıfırlayın/resetleyin“ (bk. madde 11.). Şimdi Uygulama içinde Q-UK‘yı „yeni cihaz“ olarak ekleyin. Bu amaçla Uygulamanın talimatlarına bakın. Ardından Q-UK‘yı...
Seite 297: Pilin Şarj Edilmesi
9. Pilin şarj edilmesi Pil piyasada satılan C türü bir USB kablosu vasıtasıyla şarj edilir (teslimata dahil değildir). Mikro USB için C türü bir adaptör teslimata dahil olup bu USB kablolarının da kullanılması mümkündür. Q-UK‘yı kullanmadan önce lütfen pili şarj edin. Şarj için USB kablosu Q-UK‘nın alt tarafına bağlanır.
Seite 298 -UK‘yı fabrika ayarlarına geri ® döndürerek „sıfırlama/resetleme“ Açma düğmesi Q-UK‘yı açın. Açma düğmesine basın ki Durum LED‘i bir defa yanıp sönsün. Eğer Durum LED‘i yanıp sönmezse lütfen pili şarj edin. Sonra uzaktan kumandanın alt tarafındaki Reset deliğine düzleştirilmiş bir tel kıskaç itin ve 5 saniyeden fazla basılı...
Seite 299 11. Lambaların/cihazların ® ile „sıfırlanması/reset“ ZigBee uyumlu lambaları / cihazları Q-UK üzerinden fabrika ayarlarına geri döndürmek için şunları yapın: Lütfen fabrika ayarlarına döndürülecek lambaları / cihazları açın. Tüm diğer ZigBee uyumlu lambaları / cihazları hat şalteri üzerinden açın. Q-UK‘yı iyice lambaya / cihaza yaklaştırıp(antene mesafesi ≤10 cm) kumandanın hem Açma hem de Kapama düğmesini aynı...
Seite 300 12. Arızalarda ve cihaz yazılımı güncellemesinde yardım Lambalar / cihazlar Q-Uzaktan kumanda ile uyumlandırılamıyor (bk. madde 11.). Q-Uzaktan kumanda (Q-UK) düğme komutlarına yanıt vermiyor, Durum LED‘i yanıp sönmüyor Olası hata kaynakları: - Uzaktan kumanda pili boş, lütfen şarj edin (bk. madde 9.) - Uzaktan kumanda kapalıdır, lütfen açın (bk.
Seite 301: Teknik Özellikler
13. Teknik özellikler Kablosuz iletişim standardı: ZigBee light link – 2,4 GHz Güç kaynağı: C türü USB bağlantısı üzerinden şarj edilebilir dahili pil Pil: Şarj süresi yaklaşık 2-3 saat, Günlük on defalık kullanımda çalışma süresi yaklaşık 6 ay Çalışma sıcaklığı: -20°...
Seite 302 Q-Control_Fernbedienungsanl_8.indd 302 27.03.17 11:32...
Seite 303 Q-Control_Fernbedienungsanl_8.indd 303 27.03.17 11:32...
Seite 304 Paul Neuhaus Leuchten GmbH Olakenweg 36 . D-59457 Werl Telefon: + 49 (0) 29 22-97 21- 0 Telefax: + 49 (0) 29 22 - 97 21- 9120 E-mail: info@neuhaus-group.de www.neuhaus-group.de Q-Control_Fernbedienungsanl_8.indd 304 27.03.17 11:32...
