Bedankt !
Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, subwoofers en
luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.
Specificaties :
• Compacte actieve subwoofer voor onder autostoel
• 20cm (8") Subwoofer
• Klasse A-B mono versterker
• Max. vermogen: 600W
• RMS vermogen: 150W
• Variabel laagdoorlaat filter 50Hz~150Hz
• Inclusief afstandsbediening
• High en low level ingang

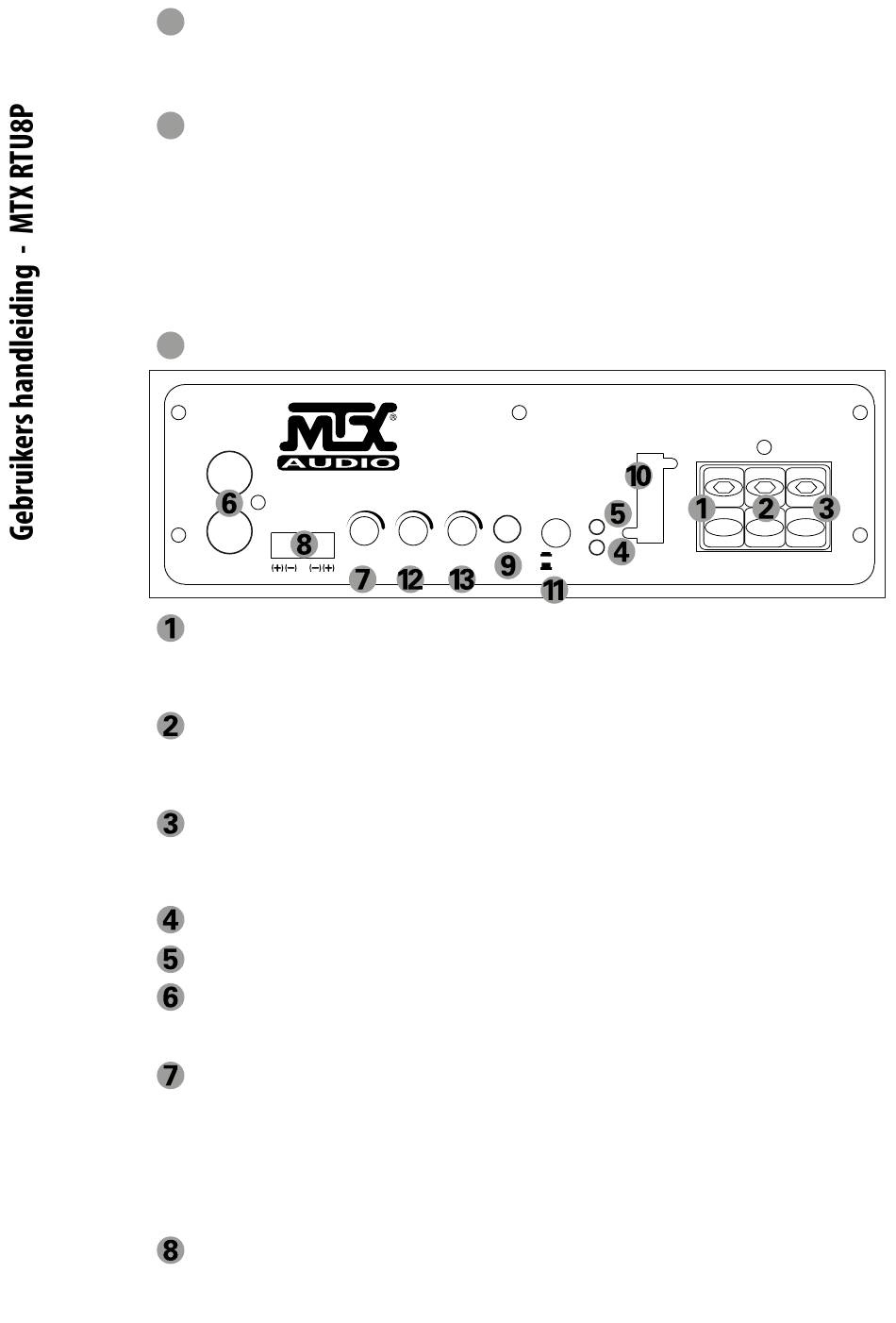

Instel paneel :
Input
Ch.1
High Level
Ch.2
Input
4V-0,1V
Right Left
Voeding aansluiting +12V (+12V) : Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de
positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van
gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de
MTX RTU8P een kabel met een minimale dikte van 10mm
Remote aansluiting (REM): De RTU8P kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal
gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.
Opmerking: Bij gebruik van de 'high level' ingang schakelt de woofer automatisch aan/uit en hoeft de (REM) kabel niet te worden
aangesloten
Massa aansluiting (GND) : Een goede massa aansluiting is belangrijk voor maximale prestaties van de RTU8P. Een korte massa kabel
met dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de RTU8P direct naar het chassis van de auto. Om
een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar
de massa kabel wordt aangesloten.
Protection LED (Protections) : Deze LED zal rood oplichten wanneer de RTU8P in beveiliging staat.
Power LED (Power) : Deze LED zal oplichten wanneer de RTU8P ingeschakeld is.
RCA ingangen (Input) : De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA uitgangen heeft. Voor een juiste
werking dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen. MTX adviseerd gebruik te
maken van goede kwaliteit getwiste RCA kabels om de invloed van storingen te minimaliseren tot een absoluut minimum.
Gain (Gain) : Hiermee wordt de ingangs gevoeligheid van de RTU8P afgesteld op het uitgangs voltage van de source unit. Het bereik
ligt tussen 100mV Gain volledig open en 4V Gain volledig dicht.
Afstellen van de Gain :
1. Draai de Gain op de RTU8P helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).
3. Draai de Gain van de RTU8P open totdat je duidelijk vervorming hoort vanuit de speakers.
4. Draai nu de Gain van de RTU8P zover dicht totdat je net geen vervorming meer hoort.
5. de RTU8P is nu afgesteld aan het uitgangs voltage van de source unit.
Luidspreker niveau ingangen (High Level Input) : Deze ingangen dienen gebruikt te worden wanneer de source unit alleen luidspreker
niveau uitgangen heeft. De luidspreker uitgangen van de source unit dienen direct aangesloten te worden op de meegeleverde kabel.
Let op : Wanneer luidspreker niveau ingangen gebruikt worden dient de Remote ook aangesloten te worden om de RTU8P in en uit
te schakelen.
RTU8P
8" 150W RMS Powered Enclosure
Bass LP EBC
Gain
Boost X-over Remote
0db +12dB 50Hz-150Hz
.
2
• Automatische aan/uit schakeling bij signaal op de high-level
ingang
• Ingangsgevoeligheid: 0,1V~4V
• Fase omschakelbaar: 0° of 180°
• Variabele Bass boost @ 45Hz 0 tot +12dB
• Afmetingen: 345 x 242 x 78mm
• Gewicht: 5Kg
15A Power
Phase
Power
On
0°
+12V
180° Protect.
REM GND
