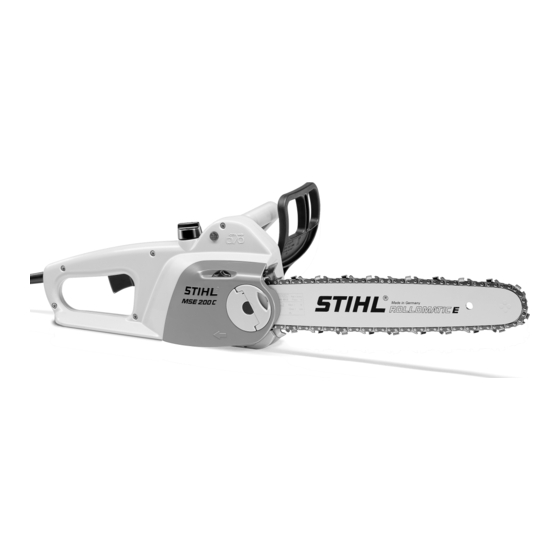

STIHL MSE 140 C, 160 C, 180 C, 200 C
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl MSE 140 C

Inhaltszusammenfassung für Stihl MSE 140 C

  • Seite 1 STIHL MSE 140 C, 160 C, 180 C, 200 C Gebrauchsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Führungsschiene in Ordnung halten Motorkühlung Gerät aufbewahren Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 4: Zu Dieser Gebrauchsanleitung

    Keine Änderungen am Produkt Jugendliche über 16 Jahre, die unter vornehmen – auch dies kann zu Unfällen Aufsicht ausgebildet werden. oder Schäden am Gerät führen. Kinder, Tiere und Zuschauer fernhalten. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 5 STIHL bietet ein umfangreiches Anschlussleitung so verlegen und – Programm an persönlicher kennzeichnen, dass sie nicht Gerät nicht mit Wasser abspritzen. Schutzausstattung an. beschädigt und niemand gefährdet werden kann – Stolpergefahr! MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 6 Wasser in Handgriff, linke Hand am vorderen Berührung kommen können. Handgriff – auch bei Linkshändern. Die Steckdose muss mit einem Fehlerstrom-Schutzschalter ausgerüstet sein bzw. muss beim Anschluss ein MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 7 Nicht rauchen bei der Benutzung und in Das Gerät ist mit einem System zum der näheren Umgebung des Gerätes – schnellen Stoppen der Sägekette Brandgefahr! ausgestattet – die Sägekette kommt MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 8 Wenn beim Sägen mit der Unterseite nicht mit der Schienenspitze sägen – der Führungsschiene – Vorhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 9 Krallenschlag frei ist nicht zum Abhebeln oder Wegschaufeln Stämme herausziehen. Aufarbeiten von Ästen oder Wurzelanläufen. möglichst an freien Plätzen. Frei hängende Äste nicht von unten durchtrennen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 10 Fällrichtung und Fluchtwege festlegen und geschult ist. Wer keine Erfahrung Bestandslücke auswählen, in die der mit der Motorsäge hat, sollte weder Baum gefällt werden kann. Fällen noch Entasten – erhöhte Unfallgefahr! MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 11 Stamm aufhalten und nur seitwärts auf den Fluchtweg zurück gehen Fluchtwege am Steilhang parallel – zum Hang anlegen beim Zurückgehen auf fallende Äste – achten und Kronenraum beobachten MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 12 – nur Keile aus Holz, möglichst bodennah – Leichtmetall oder Kunststoff – keine Stahlkeile. Stahlkeile beschädigen die etwa 1/5 bis 1/3 des – Sägekette und können einen Stammdurchmessers einschneiden Rückschlag verursachen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 13 Unmittelbar vor dem Fallen des Baumes Motorsäge absolut waagerecht zweiten Warnruf "Achtung!" abgeben. führen und möglichst weit schwenken – Krallenanschlag als Drehpunkt benutzen – Motorsäge so wenig wie möglich nachsetzen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 14 Entlastungsschnitt beim Schienenlänge – an jeder Stelle am Boden liegen Ablängen wenn bei besonders dicken – bei Bastelarbeiten – Stämmen ein Kernstück stehen bleibt MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 15 Vor allen Arbeiten am Gerät immer Entlastungsschnitt in Druckseite (1) Gerät ausschalten und den Netzstecker sägen des Gerätes ziehen. Durch Trennschnitt in Zugseite (2) sägen unbeabsichtigtes Anlaufen der Sägekette – Verletzungsgefahr! MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 16: Schneidgarnitur

    Schneidgarnitur bereits nach kurzer erneuert werden. Betriebszeit irreparabel beschädigt Kettenfänger prüfen – falls beschädigt werden. austauschen. Schärfanleitung beachten – zur sicheren und richtigen Handhabung Sägekette und Führungsschiene immer in MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 17: Führungsschiene Und Sägekette Montieren (Frontale Kettenspannung)

    Länge der dazu passenden Schneidezähne Kettenraddeckel abnehmen Führungsschienen eingeprägt. Sägekette an der Schienenspitze Schraube (1) nach links drehen, bis beginnend auflegen die Spannmutter (2) links an der Gehäuseaussparung anliegt MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 18: Führungsschiene Und Sägekette Montieren (Seitliche Kettenspannung)

    Pfeil (6) zeigt die Laufrichtung der Sägekette weiter mit "Sägekette spannen" Sägekette an der Schienenspitze Schraube (1) nach links drehen, bis beginnend auflegen die Spannmutter (2) links an der Gehäuseaussparung anliegt MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 19: Führungsschiene Und Sägekette Montieren (Kettenschnellspannung)

    Kettenraddeckel (3) hängt anziehen Kettenraddeckel (3) abnehmen Pfeil (6) zeigt die Laufrichtung der Sägekette Spannscheibe anbauen weiter mit "Sägekette spannen" Schraube (8) ansetzen und anziehen Spannscheibe (4) abnehmen und umdrehen MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 20 Spannscheibe (1) bis zum Anschlag nach rechts drehen Führungsschiene so drehen, dass die Spannscheibe zum Benutzer weist Treibglied in die Schienennut führen (Pfeil) und Spannscheibe bis zum Anschlag nach links drehen MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 21: Sägekette Spannen (Frontale Kettenspannung)

    Betrieb ist! schon länger in Betrieb ist! Flügelmutter ansetzen und leicht Kettenspannung öfter kontrollieren Kettenspannung öfter kontrollieren anziehen – siehe "Betriebshinweise" – siehe "Betriebshinweise" weiter mit "Sägekette spannen" MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 22: Sägekette Spannen (Kettenschnellspannung)

    Altöl hat nicht die erforderlichen nachgespannt werden, als eine, die Schmiereigenschaften und ist für die schon länger in Betrieb ist! Kettenschmierung ungeeignet. Kettenspannung öfter kontrollieren – siehe "Betriebshinweise" MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 23: Kettenschmieröl Einfüllen

    Nach dem Einlaufen Kettenspannung Füllstand während der Sägearbeit prüfen und wenn nötig korrigieren – kontrollieren siehe "Spannung der Sägekette prüfen". Kettenschmieröl spätestens nachfüllen, wenn die "min"- Markierung (2) erreicht wird MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 24: Nachlaufbremse

    Folgende Intervalle müssen eingehalten werden: Vollzeit-Einsatz: vierteljährlich Handschutz zum Griffrohr ziehen Teilzeit-Einsatz: halbjährlich Die Kettenbremse wird automatisch gelegentlicher Einsatz: jährlich aktiviert bei einem ausreichend starken Sägenrückschlag – durch die MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 25: Gerät Elektrisch Anschließen

    Gerät mit laufender Sägekette in 100 V – 127 V: das Holz führen bis 10 m AWG 14 / 2,0 mm 10 m bis 30 m AWG 12 / 3,5 mm MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 26: Gerät Ausschalten

    Wird das Gerät nicht mehr benutzt, ist es etwas warten, dann den Knopf so abzustellen, dass niemand gefährdet erneut bis zum Anschlag drücken wird. Nachdem der Motor wieder anläuft: MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 27: Betriebshinweise

    Die Signalleuchte blinkt zur Beim Abkühlen zieht sich die Kette Funktionskontrolle bei jedem zusammen. Eine nicht entspannte Einschalten des Motors kurz auf. Sägekette kann Antriebswelle und Lager beschädigen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 28: Führungsschiene In Ordnung Halten

    Ölaustrittskanal (2) und Schienennut (3) regelmäßig reinigen Nuttiefe messen – mit dem Messstab an der Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß am größten ist MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 29: Gerät Aufbewahren

    Reihenfolge einbauen verwenden Das Kettenrad wird geschont, wenn zwei Sägeketten im Wechsel betrieben werden. STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Kettenbremse gewährleistet ist. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 30: Sägekette Pflegen Und Schärfen

    Sägekette gleich sein. Bei ungleichen Tiefenbegrenzer – kann zu erhöhter Winkeln: Rauer, ungleichmäßiger Rückschlagneigung der Motorsäge Sägekettenlauf, stärkerer Verschleiß – führen – Verletzungsgefahr! bis zum Bruch der Sägekette. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 31 Winkel zur Seitenfläche der Schärf- und Brustwinkel, Führungsschiene) entsprechend Tiefenbegrenzer-Abstand, Zahnlänge, den angegebenen Winkeln – nach Nuttiefe und zur Reinigung von Nut und den Markierungen auf dem Öleintrittsbohrungen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 32 – Sägekette intensiv sich beim Schärfen des schmieren Schneidezahnes. Tiefenbegrenzer bündig zur bei längeren Tiefenbegrenzer-Abstand nach Feillehre nacharbeiten Arbeitsunterbrechungen Sägekette jedem Schärfen prüfen reinigen und eingeölt aufbewahren MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 33 5605 007 1029 0.404 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030 bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 34: Wartungs- Und Pflegehinweise

    Sägekette Kettenspannung kontrollieren schärfen prüfen (Abnutzung, Beschädigung) reinigen und wenden Führungsschiene entgraten ersetzen Kettenrad prüfen Kühlluftschlitze reinigen Zugängliche Schrauben und Muttern nachziehen prüfen Kettenfänger am Kettenraddeckel Kettenraddeckel ersetzen MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 35 (starker Staubanfall, stark harzende Hölzer, tropische Hölzer etc.) und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. prüfen Anschlussleitung ersetzen Sicherheitsaufkleber ersetzen STIHL empfiehlt den STIHL Fachhändler siehe "Kettenbremse" MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 36: Verschleiß Minimieren Und Schäden Vermeiden

    Dazu gehören u. a.: müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten Sägekette, Führungsschiene, – nicht vom Benutzer selbst ausgeführt Kettenrad werden können, ist damit ein Kohlebürsten – Fachhändler zu beauftragen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 37: Wichtige Bauteile

    (MSE 140 C, 160 C, 180 C) Signalleuchte (MSE 200 C) 13 Kettenrad 14 Kettenspannvorrichtung seitlich 15 Kettenspannvorrichtung frontal 16 Kettenraddeckel 17 Kettenfänger 18 Kettenraddeckel mit Kettenschnellspannung 19 Spannrad 20 Griff der Flügelmutter Maschinennummer MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 38: Technische Daten

    7-zähnig Weiterführende Angaben zur Erfüllung Sägeketten 3/8"Picco der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib Picco Micro Mini 3 (61 PMM3) Typ 3610 Teilung: 3/8"P (9,32 mm) Treibglieddicke: 1,1 mm MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 39: Sonderzubehör

    Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 40: Ersatzteilbeschaffung

    Nummer der Sägekette STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen). MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 41: Anmerkungen Zum Gehörschutz

    EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 42: Anschriften

    STIHL Vertriebs AG Fax: +90 216 394 00 44 Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 43: Qualitäts-Zertifikat

    Gesellschaft wird dem Hersteller STIHL bescheinigt, dass sämtliche Produkte bezüglich Produktentwicklung, Materialbeschaffung, Produktion, Montage, Dokumentation und Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...

  • Seite 44: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge

    Vernunft an die Arbeit mit einem erhöhtes Risiko durch elektrischen Elektrowerkzeug. Benutzen Sie Schlag, wenn Ihr Körper geerdet ist. kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 45 Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 46 Verletzungsgefahr. Befolgen Sie Anweisungen für die – Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 47 Herstellers für das Schärfen schwer verletzen. Verlassen Sie sich und die Wartung der Sägekette. Zu nicht ausschließlich auf die in der niedrige Tiefenbegrenzer erhöhen Kettensäge eingebauten die Neigung zum Rückschlag. MSE 140 C, MSE 160 C, MSE 180 C, MSE 200 C...
  • Seite 48 0458-181-0021 deutsch www.stihl.com *04581810021* 0458-181-0021...
