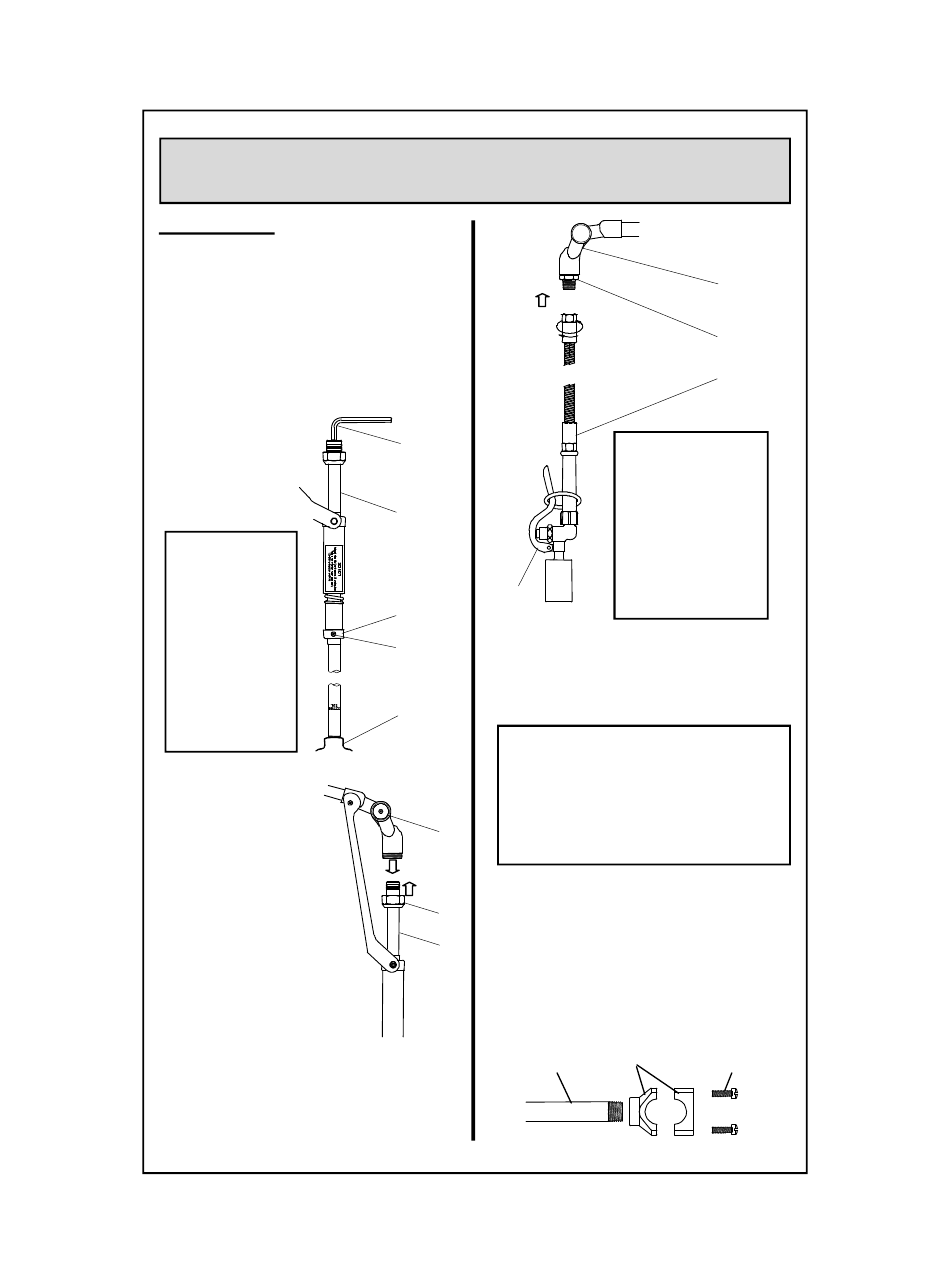

Installation:
Teil 6 den separaten Anleitungen
entsprechend auf die Abdeckplatte
montieren.
1. Wasser abdrehen und Wasserleitungen
entleeren. Teflonband oder Rohrkitt an
beiden Seiten des Gewindes von 5
anbringen. 5 in 6 einschrauben und
mit 7 festdrehen.
Anmerkung:
Teil 8 nicht in
4 justieren.
Falls Einheit
zu hoch ist,
kürzeres Rohr
5 vorn
T&S
bestellen.
2. Teil 7 entfernen
(Schmiere nicht
von den Teilen
Entfernen) und 3
auf 5 plazieren.
Teil 9 auf 5
hochschieben und
mit
Schraubenschlüssel
festdrehen.
3. Schritt 2 für die Zusammensetzung
von 2 und 3 wiederholen. 10 auf 2
hinaufschieben und mit
Schraubenschlüssel festdrehen.
7
5
1
4
8
4. Wasser andrehen und auf Lecks
prüfen.
Optionaler Wandarm
6
Anmerkung: T&S empfiehlt, mit
diesen Vorspülgeräten (bei B-0114-
01B und B-2362 eingeschlossen)
einen B-0109-01 Wandarm zu
installieren. Bei anderen Modellen
3
muß er separat bestellt werden.
Der B-109-01 Wandarm wird
installiert, nachdem die ganze Einheit
9
zusammengesetzt worden ist. Wandarm
auf 5 so hoch wie möglich anbringen.
5
Überflüssige Nippel nach Bedarf
abschneiden und an der Wand
anbringen.
Nippel
3
10
2
Anmerkung: Vorn
dem
Festschrauben 10
Stellung von 1
überprüfen. Der
Griff sollte nach
vorn in Richtung
des Bedieners
zeigen.
Klammer
Schrauben
