Anschluss; Anschlussklemmen - Siemens RDG100KN Basisdokumentation

RDG100KN
L X1 M X2 D1 GND
Q1 Q2 Q3 Y1
N
RDG16..KN
G X1 M X2 D1 GND
G0 L Q1 Q2 Q3 Y50
Siemens
Building Technologies
6.

Anschluss

6.1

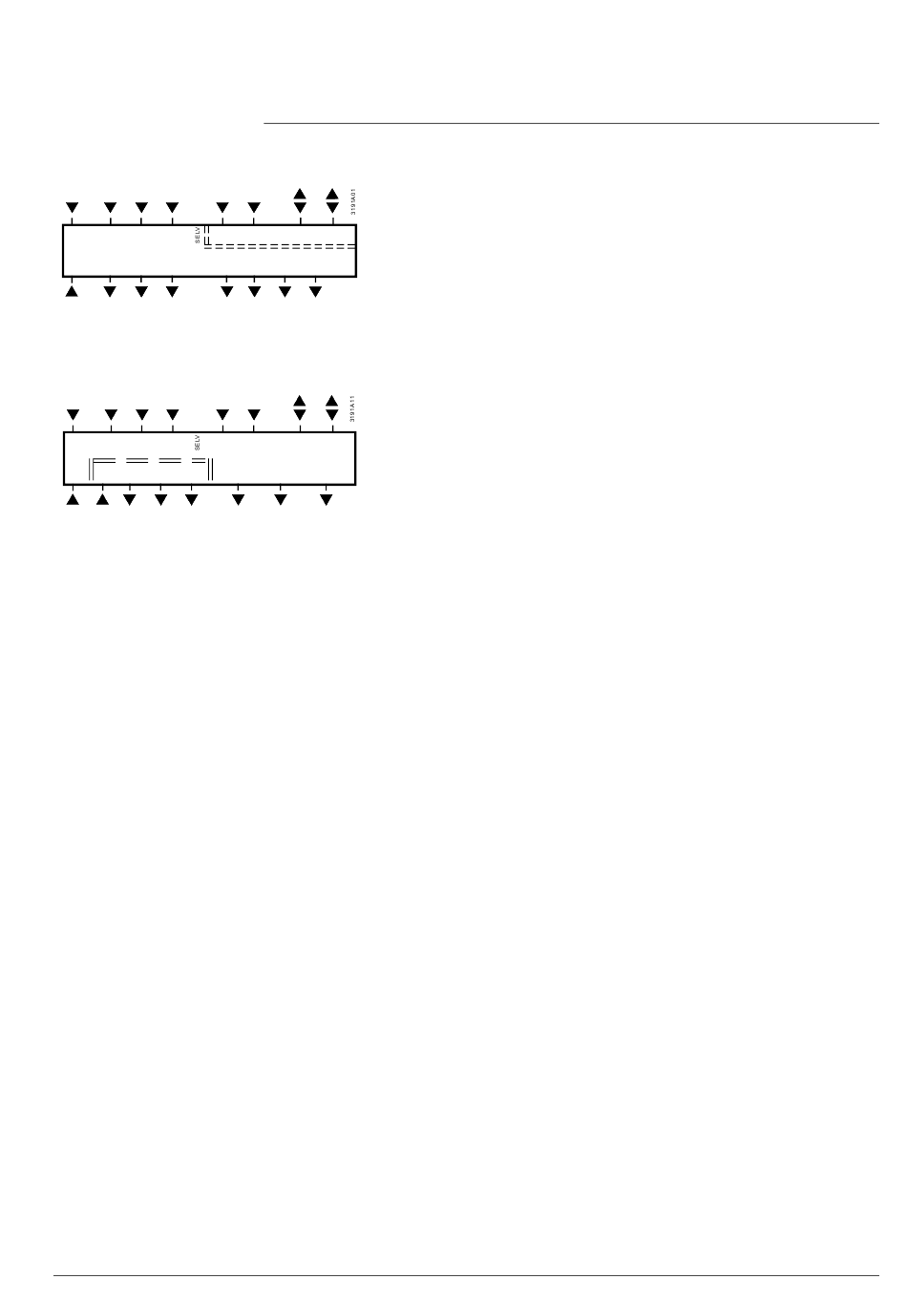

Anschlussklemmen

L, N
G, G0
L
X1, X2
CE+ CE -
Y2 Y3 Y4
M
D1, GND Multifunktionaler Eingang für potentialfreien Schalter
CE+ CE -
Q1
Q2
Y10 Y20
Q3
Q1...Q3
Y1...Y4
Y10, Y20 Steuerausgänge "Ventil" DC 0...10 V
Y50
CE+
CE–
RDG100KN, RDG160KN, RDG165KN Basic Documentation
Betriebsspannung AC 230 V
Betriebsspannung AC 24 V
Speisung für Relais AC 24...230 V
Multifunktionaler Eingang für Temperaturfühler
(z.B. QAH11.1) oder potentialfreier Schalter
Werkseinstellung:
– X1 = Externer Temperaturfühler
– X2 = Keine Funktion
(Funktion auswählbar über P38/P40).
Messnull für Fühler und Schalter
Werkseinstellung: Betriebsart-Umschaltkontakt
(Funktion auswählbar über P42)
Steuerausgang Ventilator Stufe 1 AC 230 V
Steuerausgang Ventilator Stufe 2 AC 230 V
Steuerausgang Ventilator Stufe 3 AC 230 V
Für Spezialfunktionen AC 24...230 V
Steuerausgang "Ventil" AC 230 V
(RDG100KN)
(Triac "Schliesser", für stromlos geschlossene
Ventile)
Ausgang für Elektroheizung über externes Relais
Steuerausgang "Ventilator" DC 0...10 V (RDG16..KN)
KNX-Daten +
KNX-Daten –
(RDG100KN)
(RDG16..KN)
(RDG16..KN)
(RDG16..KN)
(RDG16..KN)
115 / 132
CE1P3191de
2018-07-03
