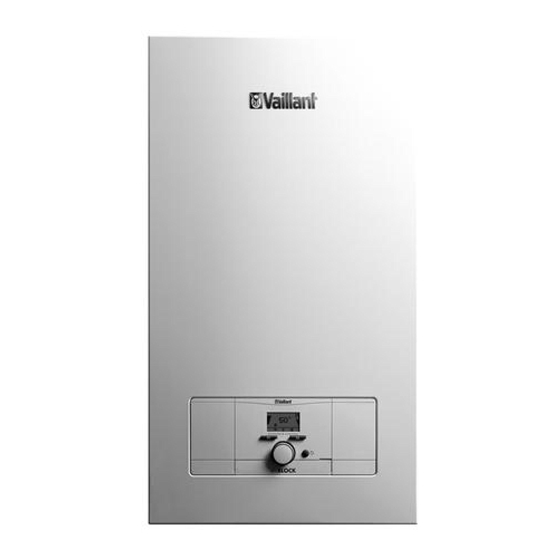

Vaillant eloBLOCK Installations- Und Wartungsanleitung
Vorschau ausblenden Andere Handbücher für eloBLOCK:
Inhaltsverzeichnis

Werbung

Installations- und Wartungsanleitung
Herausgeber/Hersteller
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +492191 18 0
Fax +492191 18 2810
info@vaillant.de
www.vaillant.de
eloBLOCK
VE .. /14 EU I
AT, DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vaillant eloBLOCK

  • Seite 1 Installations- und Wartungsanleitung eloBLOCK VE .. /14 EU I AT, DE Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
  • Seite 2: Inhaltsverzeichnis

    Ersatzteile beschaffen ......... 15 10.2 Wartung vorbereiten ..........15 10.3 Produkt und Heizungsanlage entleeren ....15 10.4 Pumpe austauschen ..........15 10.5 Wärmetauscher austauschen......16 10.6 Heizstäbe austauschen ........16 10.7 Sicherheitsventil austauschen ......17 Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 3: Sicherheit

    Anlage. inhaltet: ▶ Beachten Sie die einschlägigen nationalen – das Beachten der beiliegenden Betriebs-, und internationalen Gesetze, Normen und Richtlinien. Installations- und Wartungsanleitungen des Produkts sowie aller weiteren Kompo- nenten der Anlage 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 4: Vorschriften (Richtlinien, Gesetze, Normen)

    1.4.7 Risiko eines Korrosionsschadens durch ungeeignete Raumluft Sprays, Lösungsmittel, chlorhaltige Reini- gungsmittel, Farben, Klebstoffe, Ammoniak- verbindungen, Stäube u. Ä. können zu Korro- sion am Produkt führen. ▶ Sorgen Sie dafür, dass am Aufstellort keine chemischen Stoffe gelagert werden. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 5: Hinweise Zur Dokumentation

    Funktionselemente VE 28 /14 EU I 0010023697 Produktbeschreibung Aufbau des Produkts Schnellentlüfter Netzanschluss Heizeinheiten Automatischer Schnell- entlüfter NTC-Fühler Heizungspumpe mit Automatisches Entlüf- Drucksensor Status-LED tungsventil Schütz Drucksensor Wärmeaustauscher Heizungspumpe Leiterplatte Sicherheitsventil Isolation Heizungsvorlauf Schütz Heizungsrücklauf 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 6: Funktionsweise

    3x Schrauben M6 x 60 Gültigkeit: Österreich ODER Deutschland Angabe auf dem Bedeutung Typenschild Anleitung lesen! VE.. /14 Typenbezeichnung ..6.. Leistung EU I Zielmarkt eloBLOCK Marketingname Zulässiger Gesamtüberdruck Heizbetrieb (z. B. 85 °C) Max. Vorlauftemperatur max. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 7: Abmessungen

    Benutzung das Produkt beschädigen könnte (z. B. über einem Herd, von dem Fettdämpfe ausgehen). ▶ Installieren Sie das Produkt nicht in Bereichen, in denen Wasser in das Produkt eindringen kann. ▶ Installieren Sie das Produkt nicht in frostgefährdeten Räumen. 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 8: Produkt Mit Produkthalter Aufhängen

    Montieren Sie den Produkthalter mit den beiliegenden Dübeln und Schrauben (2) an der Wand. Hängen Sie das Produkt von oben in den Produkthalter ein. ▶ Montieren Sie die Frontverkleidung, wie in der Abbildung oben dargestellt. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 9: Seitenverkleidung Demontieren Und Montieren

    Anschlussstücke noch nicht mit den Wartungshähnen verschraubt sind. Vorsicht! Risiko eines Sachschadens durch Korro- sion Durch nicht diffusionsdichte Kunststoffrohre in der Heizungsanlage dringt Luft ins Heiz- wasser. Luft im Heizwasser verursacht Korro- sion im Wärmeerzeugerkreis und im Produkt. 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 10: Heizungsvorlauf Und Heizungsrücklauf Anschließen

    Schließen Sie das Produkt über einen Festanschluss und eine Trennvorrichtung mit mindestens 3 mm Kontakt- öffnung (z. B. Sicherungen oder Leistungsschalter) an Schließen Sie die Leitung für Heizungsvorlauf (1) an (→ Seite 24). den Anschluss für Heizungsvorlauf normgerecht an. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 11: Regler Und Externe Komponenten Anschließen

    Wenn kein Warmwasserspeicher angeschlossen ist, dann Schließen Sie das Erdungskabel an den Erdungsan- können Sie einen externen Signalgeber für die Fehleran- schluss auf der vorderen Abdeckung des Produkts an. zeige des Produkts an die Steckverbindung X15 anschlie- ßen. 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 12: Inbetriebnahme

    Sie das Heizwasser auf. ▶ Stellen Sie sicher, dass kein Sauerstoff ins Heizwasser dringen kann. Füll- und Ergänzungswasser prüfen ▶ Messen Sie die Härte des Füll- und Ergänzungswassers, bevor Sie die Anlage befüllen. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 13 Wenn Sie die o. g. Zusatzstoffe eingesetzt haben, dann pH-Wert des Heizwassers zwischen 6,5 informieren Sie den Betreiber über die notwendigen Maß- und maximal 8,5 liegt. nahmen. ▶ Informieren Sie den Betreiber über die notwendigen Ver- haltensweisen zum Frostschutz. 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 14: Fülldruck Der Heizungsanlage Prüfen

    Produkts. Beantworten Sie all seine Fragen. Schließen Sie den Füllhahn. Weisen Sie den Betreiber insbesondere auf die Sicher- heitshinweise hin, die er beachten muss. Informieren Sie den Betreiber über die Notwendigkeit, das Produkt gemäß vorgegebener Intervalle warten zu lassen. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 15: Störungsbehebung

    Lösen Sie die Verschraubung der Leitung (4) zum Aus- teilen des Herstellers, da damit ein störungsfreier und siche- dehnungsgefäß. rer Betrieb des Produkts gewährleistet ist. Um Informationen Ziehen Sie den Sicherheitsbügel (3) ab. über die verfügbaren Originalersatzteile zu erhalten, wenden 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 16: Funktion Der Pumpe Prüfen

    Entfernen Sie die Seitenverkleidung (→ Seite 9) und die Verkleidung der Produktoberseite. Trennen Sie die Kabelverbindung der Heizstäbe zur Leiterplatte und zur Netzanschlussleiste (N, blau). Schrauben Sie die Erdungsleitung ab. Lösen Sie die Befestigungsschraube (1) des Heizungs- rücklaufs am Boden des Wärmetauschers. Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 17: Sicherheitsventil Austauschen

    Sitz. 10.9 NTC-Fühler austauschen Entfernen Sie das linke Seitenteil. Lösen Sie die Verschraubung des Wasseranschlusses an der Unterseite des Ausdehnungsgefäßes. Lösen Sie die Halteklammer am Ausdehnungsgefäß. Ziehen Sie die beiden Stecker vom NTC-Fühler (1) ab. 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 18: Leiterplatte Und Display Austauschen

    Die Elektronik ist jetzt auf die Produktvariante ein- gestellt und die Parameter aller Diagnosecodes Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- entsprechen den Werkseinstellungen. Wenn die Elektronik beim Einschalten eine falsche Produktva- techniker sind 365 Tage für Sie unterwegs, sonn- und feier-...
  • Seite 19: Anhang

    °C, max. der in D.071 eingestellte Wert, ggf. be- nicht verstell- Rücklauf-Sollwert) grenzt durch eine Heizkurve und einen Raumtempe- raturregler, falls angeschlossen D.007 Einstellwert für Speicherladetem- nicht verstell- peratur oder Thermostat (nur bei optionalem externen Warmwasser- speicher) 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 20 (2 aus 7 Multifunktionsmodul VR 40) 2 = externe Pumpe 6 = externe Störmeldung D.029 Wasserumlaufmenge Istwert l/min kalkuliert nicht verstell- D.035 3-Wege-Ventil Stellung 0 = Heizbetrieb nicht verstell- 100 = Warmwasserbetrieb D.040 Vorlauftemperatur Istwert in °C nicht verstell- Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 21 15 = 28 kW D.094 Fehlerspeicher löschen 0 = nein 1 = ja D.095 Softwareversion: PeBUS Teilnehmer BMU /AI nicht einstell- D.096 Werkseinstellung Rücksetzung aller einstellbarer Parameter auf Werkseinstellung 0 = nein 1 = ja 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 22: C Fehlercodes - Übersicht

    Schwerkraftbremse blockiert/falsch eingebaut F.049 Fehler eBUS Kurzschluss am eBUS, eBUS-Überlastung oder zwei Spannungsversor- gungen mit verschiedenen Polaritäten am eBUS F.063 Fehler EEPROM Elektronik defekt – Setzen Sie das Produkt auf die Werkseinstellung zurück (D.096). Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 23: Status-Led Der Pumpe

    Prüfen Sie die Stromversor- gung. Code Bedeutung Beschreibung 1159 Fehler Außentemperaturfühler Der Außentemperaturfühler ist defekt. 1162 Frost Warmwasserspeicher Die Temperatur des Warmwasserspeicher ist zu niedrig. 1180 Produkt Notbetrieb Das Produkt befindet sich im Notbetrieb. Verschweißtes Relais 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 24: F Verbindungsschaltpläne

    DCF 77 Anschluss für 3-Wege-Umschaltventil Systemtemperaturfühler RE 14 - Relais für Heizungspumpe Außentemperaturfühler RE 15 - 3-Wege-Umschaltventil Fernsteuerung Zirkulationspumpe RE 16 - Relais für Schaltschütz Anschluss Bedienoberfläche RE 13 - Relais für zweistufige Pumpe (Nicht-EU) Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 25: Verbindungsschaltplan Ve18 /14 Eu I, Ve21 /14 Eu I

    Anschluss für 3-Wege-Umschaltventil Systemtemperaturfühler RE 14 - Relais für Heizungspumpe Außentemperaturfühler RE 15 - 3-Wege-Umschaltventil Fernsteuerung Zirkulationspumpe RE 16 - Relais für Schaltschütz Schaltschütz 2 RE 13 - Relais für zweistufige Pumpe (Nicht-EU) Anschluss Bedienoberfläche 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 26: Verbindungsschaltplan Ve24 /14 Eu I, Ve28 /14 Eu I

    Anschluss für 3-Wege-Umschaltventil Systemtemperaturfühler RE 14 - Relais für Heizungspumpe Außentemperaturfühler RE 15 - 3-Wege-Umschaltventil Fernsteuerung Zirkulationspumpe RE 16 - Relais für Schaltschütz Schaltschütz 2 RE 13 - Relais für zweistufige Pumpe (Nicht-EU) Anschluss Bedienoberfläche Anschluss Kaskade Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 27: Inspektions- Und Wartungsarbeiten - Übersicht

    Prüfen Sie alle Schrauben und Verbindungen auf festen Sitz. Prüfen der Elektroinstallation Prüfen Sie die elektrischen Bauteile, die Verdrahtung und die Anschlusskabel. Ziehen Sie ggf. die Schraubklemmen fest. Beheben Sie alle ggf. gefundenden Fehler. Heizkurven Vorlauftemperatur in °C Außentemperatur in °C Heizkurven Raumsolltemperatur 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 28: I Restförderhöhe

    Widerstand (Ohm) 2167 2067 1976 1862 1745 1619 1494 1387 1246 1128 1020 Kennwerte interne Temperatursensoren Temperatur (°C) Widerstand (Ohm) 327344 237193 173657 128410 95862 72222 54892 42073 32510 25316 19862 15694 12486 10000 8060 Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 29: Technische Daten

    410 mm 410 mm 410 mm Geräteabmessung, Höhe 740 mm 740 mm 740 mm 740 mm Geräteabmessung, Tiefe 315 mm 315 mm 315 mm 315 mm Nettogewicht ca. 25,0 kg 26,0 kg 27,0 kg 27,0 kg 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 30 24 kW 28 kW Stromaufnahme, max. 3x 27,5 A 3x 32 A 3x 36,5 A 3x 43 A Schaltstufe 2,0 kW 2,3 kW 2,0 kW 2,3 kW Sicherungs-Nennstromstärke 32 A 40 A 40 A 50 A Installations- und Wartungsanleitung eloBLOCK 0020265762_01...
  • Seite 31: Stichwortverzeichnis

    Serialnummer ................ 6 Sicherheitseinrichtung ............3 Spannung ................4 Typenschild ................6 Unterlagen................5 Verpackung entsorgen ............18 Vorbereiten................15 Vorschriften ................4 Warmwassertemperatur Verbrühungsgefahr ............4 Wartung................15 Wartungsarbeiten ............ 15, 18, 27 Werkzeug ................4 0020265762_01 eloBLOCK Installations- und Wartungsanleitung...
  • Seite 32 Telefon 05 7050 2100 (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber) info@vaillant.at termin@vaillant.at www.vaillant.at www.vaillant.at/werkskundendienst/ Vaillant Deutschland GmbH & Co.KG Berghauser Str. 40 D-42859 Remscheid Telefon 02191 18 0 Telefax 02191 18 2810 Auftragsannahme Vaillant Kundendienst 02191 5767901 info@vaillant.de...
