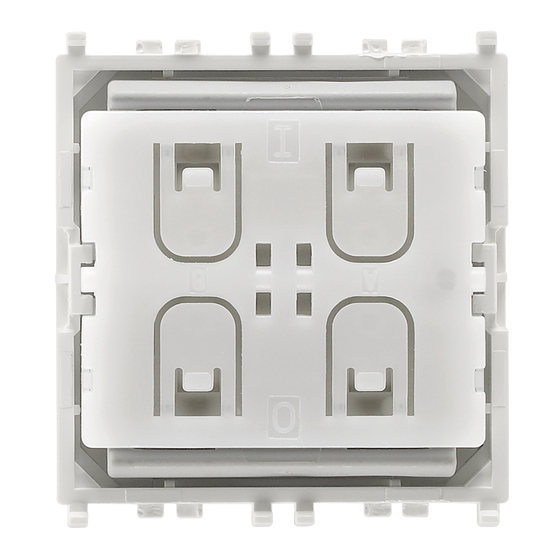

03906
Comando piatto a quattro pulsanti con trasmettitore radiofrequenza 2.4 GHz,
standard Zigbee Green Power per sistema Friends of Hue, alimentazione
energy harvesting fornita dal generatore elettrodinamico incorporato, da
completare con versione colore dei tasti dedicati Eikon 20506, Arké 19506 o
Plana 14506 - 2 moduli.
Il comando Zigbee Friends of Hue permette di comandare i dispositivi dell'ecosistema Philips
Hue. Il dispositivo, attraverso lo Hue Bridge v2 (square shape), consente di accendere o spe-
gnere una lampada, regolarne l'intensità e attivare scenari che coinvolgono più lampade.
PRINCIPALI CARATTERISTICHE.
• Tensione nominale di alimentazione (Vn): non è necessario alcun tipo di alimentazione
• Potenza RF max trasmessa: 7 dBm/5 mW
• Range di frequenza (min/max): 2405 MHz/2480 MHz
• Standard di comunicazione: Zigbee Green Power per sistema Philips Hue
• Portata: maggiore di 50 m in campo libero; tale valore si riduce a seconda dell'ambiente e
delle modalità installative (presenza di placche in metallo, cemento, muri e/o pareti metalliche)
• Canali radio utilizzabili: CH11, 15, 20 e 25 (default 11)
• Identificazione del dispositivo: ID dispositivo singolo da 32 bit (programmazione di fabbrica)
• Sicurezza: AES128 (Modalità CBC) con codice sequenziale
• Installazione: a incasso o a parete. L'installazione a parete, grazie all'apposito supporto (art.
21507 o 20507 o 19507 o 20607 o 14607), può essere effettuata su materiali quali, ad
esempio, legno, muratura, ecc.
• Temperatura di funzionamento: -25 - +65 °C (per uso interno)
• Grado di protezione: IP20
• Compatibile con Hue Bridge v2 (square shape)
ATTENZIONE: Quando si preme il tasto, affinché il comando radio venga trasmesso, è
necessario udire un "click" meccanico.
I tasti 20506-19506-14506 vanno agganciati al dispositivo come illustrato in Fig.1. Essi con-
sentono di utilizzare il comando via radio e possono essere appositamente personalizzati con i
simboli illustrati nei cataloghi Vimar.
INTERFACCIA UTENTE.
Il comando 03906 è dotato di quattro contatti a pulsante. Essi sono raggruppati in due canali
A e B ognuno contenente due contatti a pulsante (Stato 0 e Stato I). Lo stato di tutti e quattro
i contatti a pulsante (premuti o meno) è trasmesso insieme a un'identificazione univoca del
dispositivo (ID dispositivo da 32 bit) ogni qualvolta la barra di attivazione viene premuta o rila-
sciata. I contatti a pulsante e la barra di attivazione vengono attivati dai tasti che sono installati.
IMPORTANTE: il comando 03906 deve essere sempre installato con la dicitura 0 rivolta
verso l'alto.

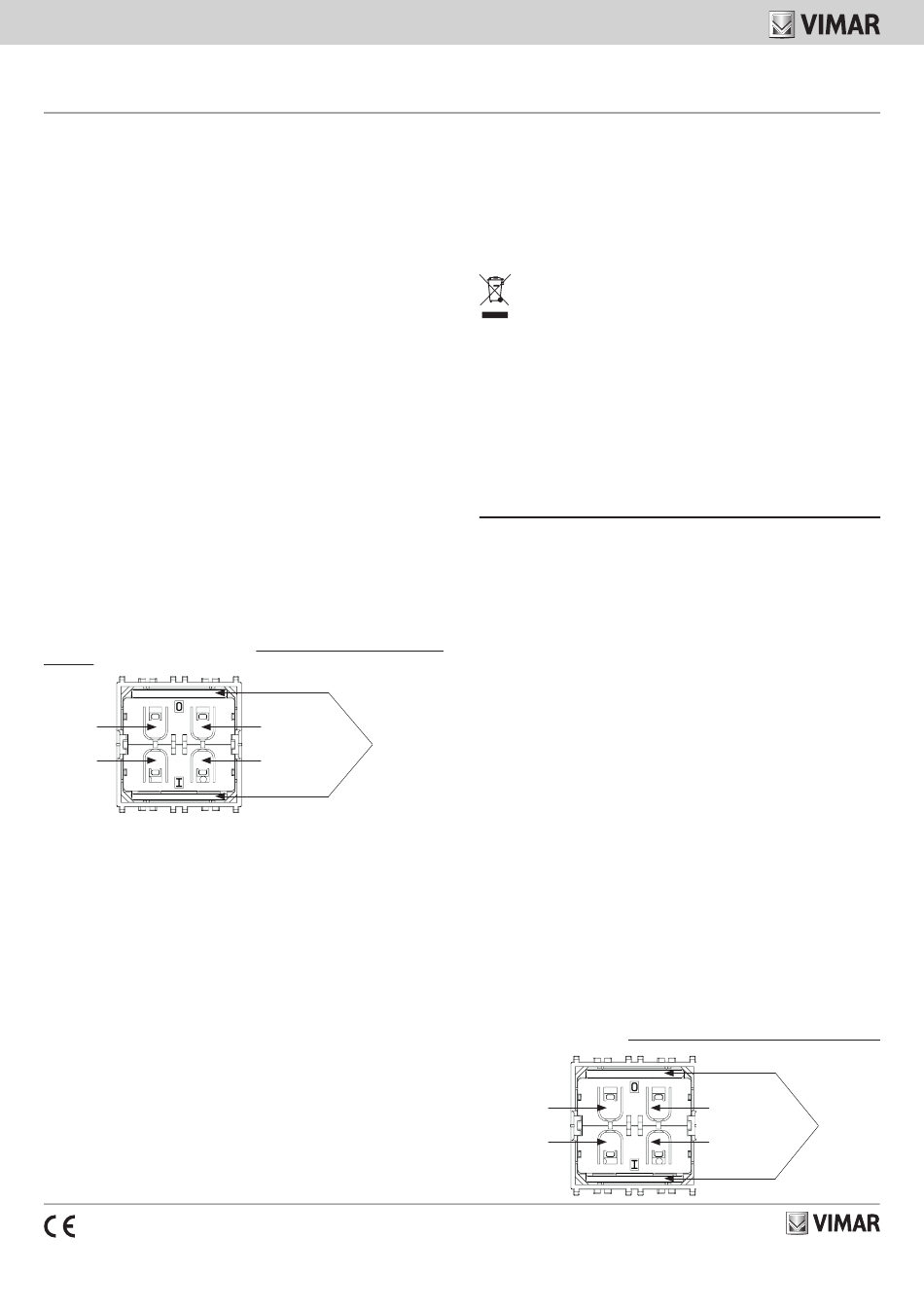

CANALE A0
A
B
CANALE AI
CONFIGURAZIONE DEL DISPOSITIVO.
Prima di effettuare la configurazione del comando 03906 installare i rispettivi tasti.
Per la configurazione è necessaria la presenza del Bridge Philips HUE v2 (square shape) e
l'installazione dell'APP Philips HUE per Android o iOS. Per tutti i dettagli si veda il sito meethue.
com. Per aggiungere il dispositivo "Friends of Hue Switch" accedere dell'APP Philips HUE ed
entrare nella pagina di configurazione degli accessori.
Assicurarsi che la lampada HUE sia inserita e sempre alimentata; essa può essere controllata
dal sistema HUE quando la luce è accesa.
Una volta conclusa la procedura visualizzata dall'App si consiglia di disattivare la configurazione
del canale radio. Per tutti i dettagli si veda il paragrafo Attivazione/disattivazione del cambio
canale del manuale installatore scaricabile dal sito www.vimar.com.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• I dispositivi HUE possono essere utilizzati solo in ambito residenziale.
• Il dispositivo può essere installato sui seguenti supporti:
▪ Eikon: artt. 20507, 20607, 20608, 20609, 21507, 21602, 21603, 21612, 21613, 21614,
21617 e 21618.
▪ Arké: artt. 19507, 19602, 19603, 19612, 19613, 19614, 19617, 19618, 19620 e 19621.
▪ Plana: artt. 14602, 14603, 14604, 14605, 14607, 14608, 14609, 14612, 14613, 14614,
14617, 14618, 14619, 14620 e 14621.
CONFORMITÀ NORMATIVA.
Direttiva RED. Norme EN 60950-1, EN 301489-17, EN 300 328, EN 62479.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
49401287A0 05 1903
CANALE B0
BARRA DI
ATTIVAZIONE
CANALE BI
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.
Dichiarazione di conformità alla normativa FCC (Stati Uniti)
Dichiarazione di conformità alla normativa IC (Industry Canada)
Il presente dispositivo è conforme alla parte 15 delle normative FCC e agli standard RSS di
Industry Canada per i dispositivi esenti da licenza.
Il funzionamento è vincolato alle due condizioni seguenti:
(1) il dispositivo non causa interferenze dannose e
(2) il dispositivo può subire interferenze, incluse quelle che potrebbero causare un funzionamen-
to indesiderato del dispositivo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, confe-
rire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura
che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equiva-
lente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Tutela della privacy e dei dati
Relativamente al Trattamento dei dati personali, le Parti riconoscono e convengono che: (i) ottempereranno rispet-
tivamente alla Legge applicabile sulla tutela dei dati; e (ii) saranno autonomamente responsabili della raccolta e del
successivo trattamento dei Dati personali in conformità con gli obblighi delle Leggi applicabili sulla tutela dei dati,
in particolare per quanto concerne la giustificazione di qualsiasi trasmissione di tali Dati personali all'altra Parte,
incluse tutte le notifiche obbligatorie e l'ottenimento dei consensi obbligatori, nonché per le proprie decisioni
relativamente al Trattamento e all'uso dei Dati personali; e (iii) di astenersi dal compiere atti che potrebbero indurre
l'altra Parte a violare qualsiasi Legge applicabile sulla tutela dei dati. Il Partner informerà gli utenti finali in forma
scritta e includerà un'informativa in merito alla raccolta dei dati personali e di utilizzo, come segue: "La informiamo
che Philips Lighting avrà accesso ai Suoi dati personali e ai dati di utilizzo attraverso Hue Bridge. Per comprendere
come Philips Lighting elabora i Suoi dati personali e i dati di utilizzo, La invitiamo a prendere visione dell'Informa-
tiva sulla privacy di Philips Lighting e le Condizioni d'uso, consultabili all'indirizzo Internet www.meethue.com."
Flat control with four buttons with 2.4 GHz radio frequency transmitter, stan-
dard Zigbee Green Power Friends of Hue, energy harvesting supply powered
by built-in electrodynamic generator, to complete with Eikon 20506, Arké
19506 or Plana 14506 buttons - 2 modules.
The Zigbee Friends of Hue is designed to control devices in the Philips Hue ecosystem. The
device, using the Hue Bridge v2 (square shape), makes it possible to turn a lamp on or off, adjust
its intensity and activate scenarios involving several lamps.
MAIN CHARACTERISTICS.
• Rated supply voltage (Vn): no kind of power supply is needed
• Maximum RF transmission power: 7 dBm/5 mW
• Frequency range (min/max): 2405 MHz/2480 MHz
• Communication standard: Zigbee Green Power for Philips Hue system
• Range: over 50 m in an open field; this value is reduced depending on the environment and
installation method (presence of metal plates, concrete, metal walls and/or partitions)
• Radio channels available for use: CH11, 15, 20 and 25 (default 11)
• Device identification: individual 32 bit device ID (factory programmed)
• Safety: AES128 (CBC mode) with sequence code
• Installation: flush or surface mounting. Surface mounting installation, thanks to the specia-
mounting frame (art. 21507, 20507, 19507, 20607 or 14607), can be on materials such as
wood, masonry, etc.
• Operating temperature: -25°C to +65°C (for indoor use)
• Protection class: IP20
• Compatible with the Hue Bridge v2 (square shape)
CAUTION: When the button is pressed, for the radio command to be transmitted, you
need to hear a mechanical "click".
The buttons 20506-19506-14506 must be hooked to the device as illustrated in Fig.1. They
allow the control to be used via radio and can be specifically customised with the symbols
shown in the Vimar catalogues.
USER INTERFACE.
03906 devices provide four push button contacts. They are grouped into two channels (Channel
A and Channel B) each containing two push button contacts (State O and State I).
The state of all four push button contacts (pressed or not pressed) is transmitted together with
a unique device identification (32 Bit device ID) whenever the energy bar is pushed or released.
The button contacts and the activation bar are activated by the buttons installed.
IMPORTANT: control 03906 must always be installed with the indication 0 facing upwards.
CHANNEL A0
A
CHANNEL AI
è inoltre possibile
2
CHANNEL B0
ENERGY
B
BAR
CHANNEL BI
