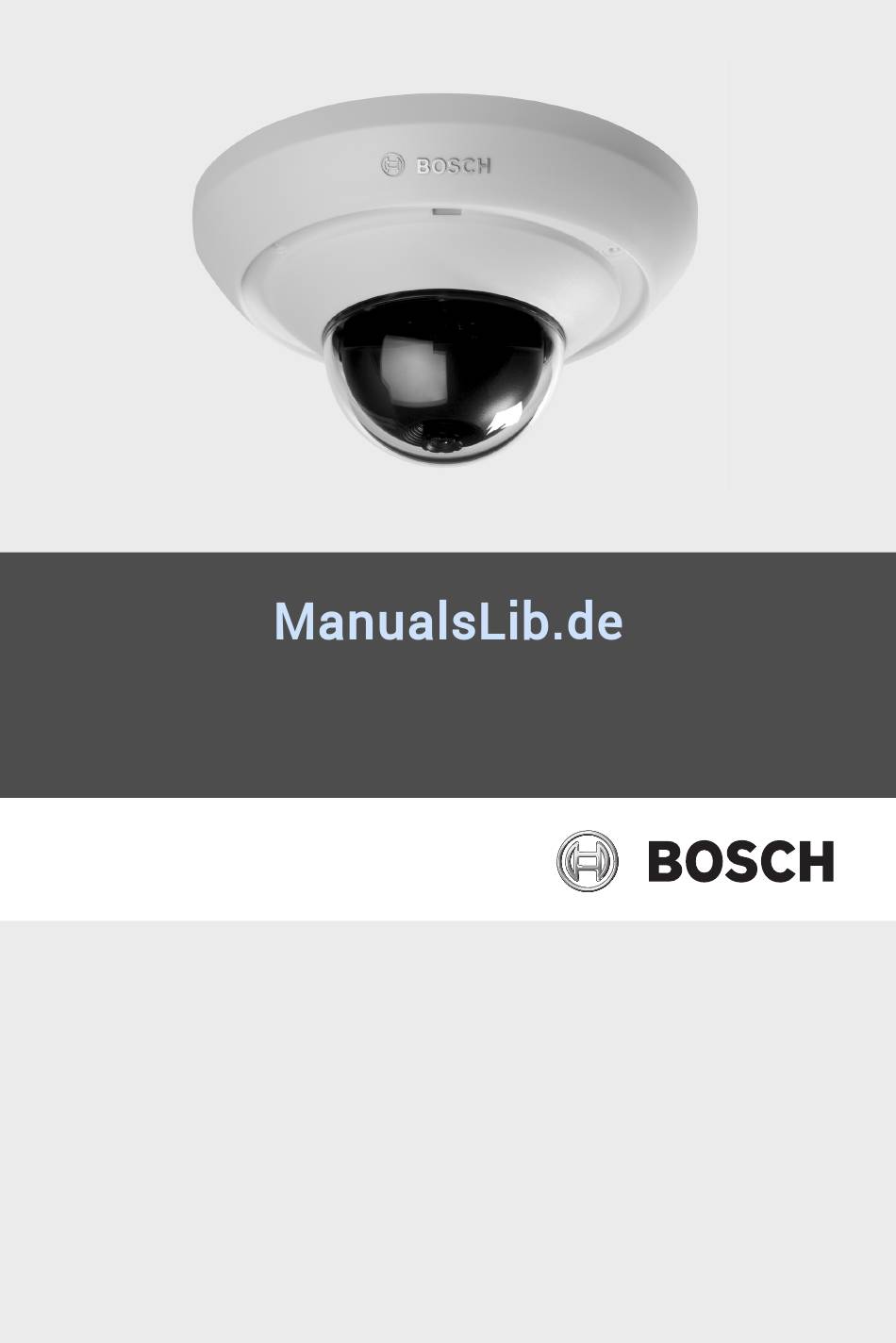

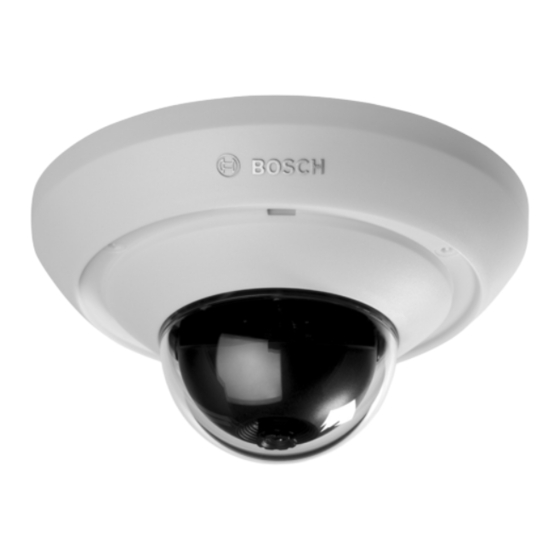

- Seite 1 MicroDome-Kamera 200 Serie NDC-274-P, NDC-274-PT, NDC-284-PT, NCD-274-PM Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Steckverbinder für Netzwerk (und Stromversorgung) Stromanschluss 3.5.1 DC-Stromanschluss Befestigung Einrichten der Kamera 3.7.1 Kamerapositionierung Zurücksetzen der Kamera Schließen des Geräts Browser-Verbindung Geschütztes Netzwerk Problembehandlung Problemlösung Kundendienst Wartung Reparaturen 6.1.1 Weitergabe und Entsorgung Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 4: Inhaltsverzeichnis
| Inhaltsverzeichnis MicroDome-Kamera 200 Serie Technische Daten Technische Daten 7.1.1 Zubehör AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 5: Sicherheit
Falls die Gefahr nicht vermieden wird, kann dies leichte bis mittelschwere Körperverletzungen verursachen. VORSICHT! Geringe Gefahr: Zeigt eine potenzielle Gefahrensituation an. Falls die Gefahr nicht vermieden wird, kann dies zu Sachschäden oder zu einer Beschädigung des Geräts führen. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 6: Wichtige Sicherheitshinweise
Herstellers und die jeweils zutreffenden Vorschriften für elektrische Anlagen zu beachten. 10. Zubehör und Veränderungen: Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Jede Veränderung des Geräts, die nicht ausdrücklich von Bosch genehmigt AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... - Seite 7 MicroDome-Kamera 200 Serie Sicherheit | de wurde, führt zum Erlöschen der Gewährleistung oder, im Fall einer Autorisierungsvereinbarung, zum Erlöschen der Autorisierung zur Verwendung des Geräts. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07...
-
Seite 8: Übereinstimmung Mit Fcc Und Ices
Störstrahlungen, die unerwünschte Betriebsstörungen zur Folge haben können. Beabsichtigte oder unbeabsichtigte Veränderungen an dem Gerät, die nicht ausdrücklich von der prüfenden Partei zugelassen wurden, dürfen nicht vorgenommen werden. Durch AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 9: Ul-Zertifizierung
UL 2044. Die UL-Zertifizierung umfasst nicht die Leistung oder Zuverlässigkeit der Sicherheits- oder Signalfunktionen dieses Produkts. UL ÜBERNIMMT WEDER EINE AUSDRÜCKLICHE NOCH EINE STILLSCHWEIGENDE GEWÄHRLEISTUNG ODER ZERTIFIZIERUNG BEZÜGLICH DER LEISTUNG ODER ZUVERLÄSSIGKEIT JEGLICHER SICHERHEITS- ODER SIGNALBEZOGENER FUNKTIONEN DIESES PRODUKTS. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 10: Hinweise Des Herstellers
| Sicherheit MicroDome-Kamera 200 Serie Hinweise des Herstellers Entsorgung: Bei der Entwicklung und Fertigung Ihres Bosch Produkts wurden hochwertige Materialien und Bauteile eingesetzt, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. -
Seite 11: Copyrights
Digital Equipment Corporation not be used in advertising or publicity pertaining to distribution of the software without specific, written prior permission. This software is based in part on the work of the Independent JPEG Group. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 12: Einführung
Bilder und reduziert gleichzeitig den Bedarf an Bandbreite und Speicher. Die Kamera kann als alleiniges Videoüberwachungssystem ohne weitere Geräte verwendet oder problemlos mit Rekordern der Bosch DVR 700 Serie eingesetzt werden. Sie bietet u. a. folgende Leistungsmerkmale: –... -
Seite 13: Auspacken
Installationsschablone – Schnellstartanleitung – Torx-Schraubendreher für Dome-Abdeckung – Optischer Datenträger – Bosch Video Client – Dokumentation – Tools Falls das Gerät während des Transports beschädigt wurde, verpacken Sie es wieder in der Originalverpackung, und benachrichtigen Sie den Lieferdienst bzw. Lieferanten. -
Seite 14: Montage
Gehen Sie bei der Demontage folgendermaßen vor: Lösen Sie mithilfe des mitgelieferten Spezialschraubendreher-Einsatzes die drei manipulationssicheren Schrauben an der Kuppel (ohne die Schrauben vollständig herauszudrehen). Nehmen Sie die Kuppel vom Befestigungsrahmen ab. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 15: Speicherkarte
(je höher die Lese-/Schreibgeschwindigkeit, desto besser). Trockenmittel für robuste Kameras Bild 3.2 Trockenmittel für PT- und PM-Kameramodelle. Entfernen Sie die Auflage vom Trockenmittelpaket. Kleben Sie das Paket wie angegeben auf die Innenseite der Kuppelabdeckung. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 16: Steckverbinder Für Netzwerk (Und Stromversorgung)
Verwenden Sie ein abgeschirmtes UTP-Kabel der Kategorie 5e mit RJ45-Steckern (M12-Stecker für PM- Modelle). – Die Kamera kann über ein mit dem Standard Power-over- Ethernet (IEEE 802.3af) konformes Ethernet-Kabel mit Strom versorgt werden. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 17: Stromanschluss
Stecken Sie den Netzstecker des Netzteils in die DC12/ 24V-Buchse der Kamera. Schließen Sie das Netzteil entweder an eine 230-VAC- oder eine 120-VAC-Steckdose an. Hinweis: Ein Netzteil ist nicht im Paket enthalten. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 18: Befestigung
Bohren Sie zwei Löcher mit einem Durchmesser von 6 mm. Stecken Sie die mitgelieferten Dübel in die Löcher. Befestigen Sie die Kamera und das Grundgerät mithilfe der beiden mitgelieferten M3-Schrauben fest an der Installationsfläche. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... - Seite 19 MicroDome-Kamera 200 Serie Montage | de VORSICHT! Richten Sie die Kamera bzw. das Objektiv nicht auf direktes Sonnenlicht, da dadurch die Sensoren beschädigt werden könnten. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07...
-
Seite 20: Einrichten Der Kamera
Schließen Sie einen Monitor mit einem separat erhältlichen S1460-Monitorkabel an die 2,5-mm-Minibuchse an, um die Einrichtung der Kamera zu erleichtern. Diese Monitorbuchse liefert ein Composite-Videosignal (NTSC), das nur zu Installationszwecken dient. S1460 Monitor Cable AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 21: Kamerapositionierung
Bei horizontaler Justierung (Schwenken) drehen Sie das Kameramodul im Rahmen. Drehen Sie die Kamera nicht weiter als 350°. Bei vertikaler Justierung (Neigen) drehen Sie die Kamera. Drehen Sie die Kamera nicht weiter als 55°. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... -
Seite 22: Zurücksetzen Der Kamera
Ausrichten der zwei Schraubenhalter mit Wülsten an den Öffnungen neben den Schraubstutzen, und schieben Sie die Teile ineinander. Ziehen Sie die drei manipulationssicheren Schrauben mithilfe des im Lieferumfang enthaltenen Spezialschraubendreher-Einsatzes fest. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 23: Browser-Verbindung
Kamera gesteuert und gespeicherte Videosequenzen wiedergegeben werden. Die Kamera wird mithilfe des Browsers über das Netzwerk konfiguriert. Hinweis: Die Kamera kann auch über den Bosch Video Client oder das Bosch Video Management System, die beide im Lieferumfang enthalten sind, konfiguriert werden. Geschütztes Netzwerk Wird ein RADIUS-Server für die Netzwerk-Zugriffskontrolle... -
Seite 24: Problembehandlung
Prüfen Sie alle Leitungen, Bildübertragung an Verbindungen Stecker, Kontakte und Gegenstelle. Verbindungen. Kein Konfiguration des Geräts Prüfen Sie alle Verbindungsaufbau, Konfigurationsparameter. keine Fehlerhafte Installation Prüfen Sie alle Leitungen, Bildübertragung Stecker, Kontakte und Verbindungen. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 25: Kundendienst
Kundendienst Wenn Sie eine Störung nicht beheben können, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundendienst von Bosch Security Systems. Der Installationstechniker sollte alle Informationen zum Gerät aufschreiben, sodass bei einem Gewährleistungsantrag oder einer Reparatur darauf Bezug genommen werden kann. Die Versionsnummern der Firmware und andere Statusinformationen werden beim Einschalten des Geräts oder... -
Seite 26: Wartung
Bedienungshandbuch weiter. Das Gerät enthält umweltschädliche Materialien, die unter Einhaltung der geltenden Vorschriften entsorgt werden müssen. Defekte oder nicht mehr benötigte Geräte und Teile müssen fachgerecht entsorgt oder zur örtlichen Sammelstelle für Gefahrstoffe gebracht werden. AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems... -
Seite 27: Technische Daten
5 Megapixel, 1080p bei 12 Bildern/s (NDC-284- (M-JPEG-Bildrate hängt von der Systemauslastung ab.) Objektivtyp 4,37 mm feststehend, F2.0 3,74 mm feststehend, F2.0 (NDC-284-PT) Audioeingang Eingebautes Mikrofon (nur NDC-274-P) Audiokomprimierun G.711, L16 (Live und Aufnahme) Analoger 2,5-mm-Buchse nur für die Inbetriebnahme Videoausgang (NTSC) (nicht für NDC-274-PM) - Seite 28 Höhe: 56 mm Gewicht ca. 255 g (NDC-274-P) Abmessungen Durchmesser: 110 mm Höhe: 55 mm Gewicht ca. 330 g IP-Schutz IP66 (nur PT- und PM-Modelle) Stoßschutz IK08 (nur PT- und PM-Modelle) AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems...
-
Seite 29: Zubehör
10 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) 7.1.1 Zubehör Weitere Informationen zum aktuell verfügbaren Zubehör erhalten Sie von Ihrem Bosch Vertreter vor Ort oder auf unserer Website unter www.bosch-sicherheitssysteme.de. Bosch Security Systems Installationshandbuch AR18-10-B012 | v1.55 | 2012.07... - Seite 30 | Technische Daten MicroDome-Kamera 200 Serie AR18-10-B012 | v1.55 | 2012.07 Installationshandbuch Bosch Security Systems...
