Kabel für Kreuzschienensteuerung
Die Fernsteuerung der Kreuzschiene erfolgt via Ethernet 10/100Base-T oder über ein serielles Kabel.
Zur Kreuzschienensteuerung via Ethernet dient der integrierte Videohub Server. Das bedeutet, dass
Sie nur dann ein Ethernetkabel brauchen, wenn Sie Ihre Universal Videohub 72 an Ihren Ethernet-
Netzwerk-Switch anschließen wollen.
Kreuzschienen-Controller von Fremdherstellern steuern die Universal Videohub 72 via Ethernet
oder als RS-422-Slave-Gerät zur Umschaltung zwischen Kreuzschienen-Koppelpunkten. Näheres zu
Videohub- und RS-422-Steuerprotokollen entnehmen Sie bitte den Informationen für Entwickler (in
englischer Sprache) in diesem Handbuch.
Die Stromversorgung der Universal Videohub umfasst
eine Netzteilkarte, ein 1-HE-Gehäuse und ein Stromkabel
Stromversorgung
Die Netzteilkarte des Typs Universal Videohub 450W Power Card verfügt über Anschlüsse für bis zu
drei 150W-Netzteile im Stil von Power-Bricks, die separat erworben werden.
Im voll ausgestatteten Zustand mit maximalem Stromverbrauch lässt sich die Universal Videohub 72
über zwei 150 Watt starke Power-Bricks betreiben. Um im Fall einer versagenden Stromzufuhr
trotzdem einen ununterbrochenen Betrieb zu gewährleisten, kann ein drittes Netzteil angeschlossen
werden. Bei den 150W-Netzteilen handelt es sich um Universalnetzteile für den Einsatz in allen
Ländern. Für ihren Einsatz müssen Sie für jede Stromquelle selber ein passendes IEC-Stromkabel
mit C13-Verbinder bereitstellen. Im voll ausgestatteten Zustand mit drei Netzeilen werden drei
Netzstromsteckdosen benötigt.

Aufbau der Universal Videohub 72

Für die Installation einer Universal Videohub 72 sollten neun Rackeinheiten bereitgestellt werden,
einschließlich Freiraum für Zugang zum nach unten abnehmbaren Lüftereinschub und für die
Wärmeabfuhr. Für die Installation einer Universal Videohub 72 im oberen Abschnitt eines offenen
Racks reichen sieben Rackeinheiten. Die Universal Videohub 72 ist fünf Rackeinheiten hoch und
sechs Zoll tief. Sie können die Universal Videohub 72 nach vorne oder hinten gerichtet oder sogar
im hinteren Rackabschnitt montieren, um im vorderen Abschnitt andere Geräte unterzubringen.
Ohne ein offenes Rack für die Wärmeabfuhr nach oben sollten für diesen Zweck zwei Rackeinheiten
oberhalb der Universal Videohub 72 freigelassen werden.
Die Universal Videohub 72 enthält empfindliche elektrostatische Bauteile. Vor dem Umgang mit
solchen Teilen sollten Sie sich unbedingt von statischer Elektrizität entladen, wie dies bei der
Installation von Bauelementen in einem Computer üblich ist. Beim Umgang mit Geräteteilen dieser
Art empfehlen wir, ein Antistatikarmband zu tragen.

Installation einer Universal Videohub 72 Koppelpunktkarte

Nachdem Ihre Universal Videohub 72 im Rack installiert wurde, muss sie mit Koppelpunktkarten
ausgestattet werden. Eine Koppelpunktkarte ist das Gehirn, also die Schaltzentrale einer jeden
Universal Videohub. Sie ist für die Signaldurch- und -umschaltung zuständig. Universal Videohub 72
Koppelpunktkarten sind dafür konzipiert, während des Betriebs ausgetauscht zu werden. Sie
werden also ein- und ausgebaut, während das Gerät läuft.

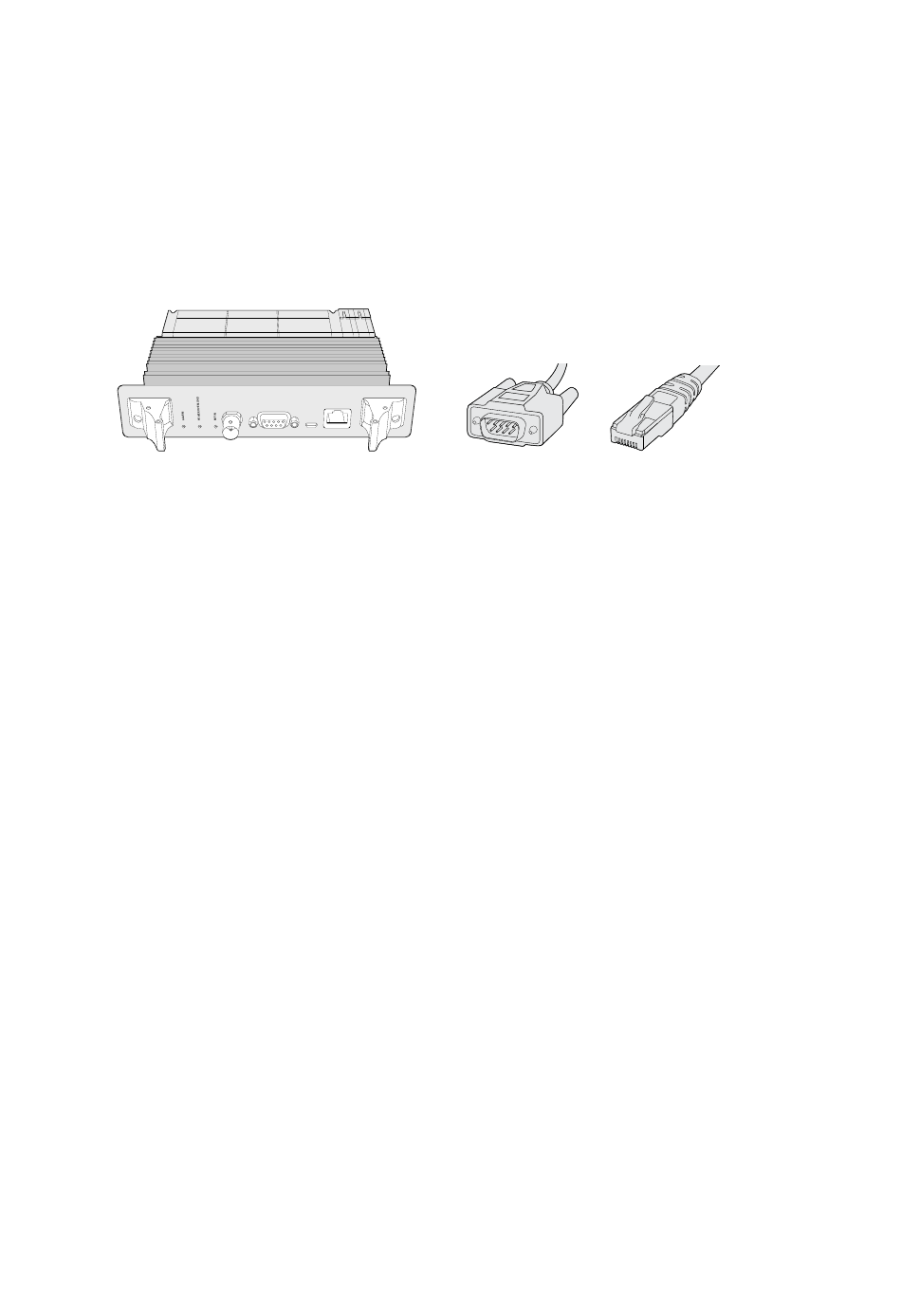

Serielles Kabel Reguläres RJ45-
Ethernetkabel
Universal Videohub Kreuzschienen 288
