Um die Z-Kompensation zu verwenden, müssen Sie die Spannungserhö-
hung (ΔU) unter Berücksichtigung des Stroms berechnen. Verwenden Sie
dazu folgende Formel:
U - U I
Tr Load
ΔU = ×
U
Load
∆U Spannungserhöhung
U Spannung des Transformators
Tr
bei Strom I
U Spannung am Leitungsende
Load
bei Strom I und gleicher Be-
triebsstellung des Laststufen-
schalters
Beispielrechnung: U = 100,1 V, U
Tr
= 100 A
Ergibt eine Spannungserhöhung ∆U von 0,2%

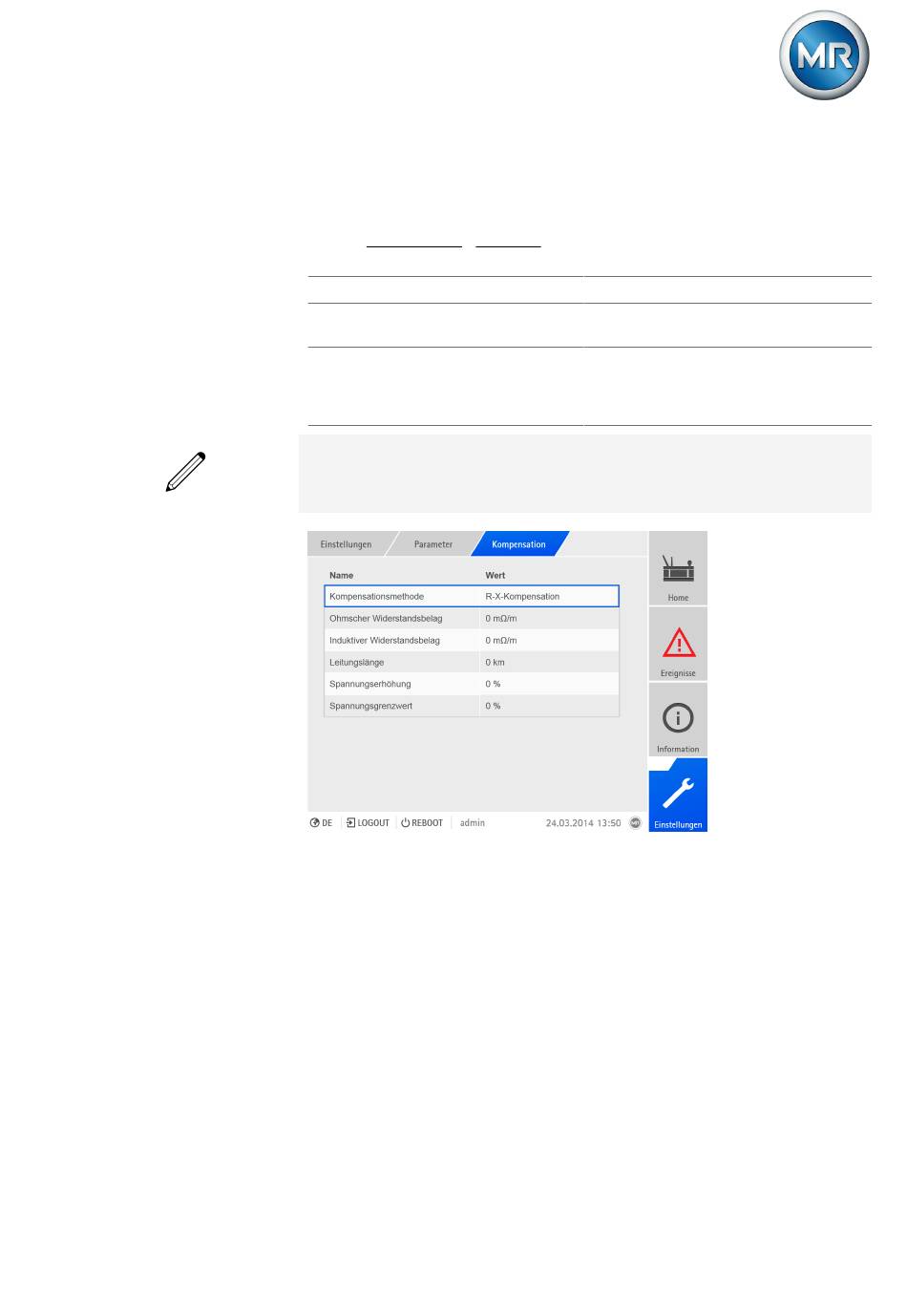

Abbildung 87: Kompensation
1. Den Menüpunkt Einstellungen > Parameter > Netz > Kompensation
auswählen.
2. Den gewünschten Parameter auswählen.
3. Den gewünschten Parameter einstellen.
4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
Kompensationsmethode
Mit diesem Parameter können Sie die Kompensationsmethode einstellen.
