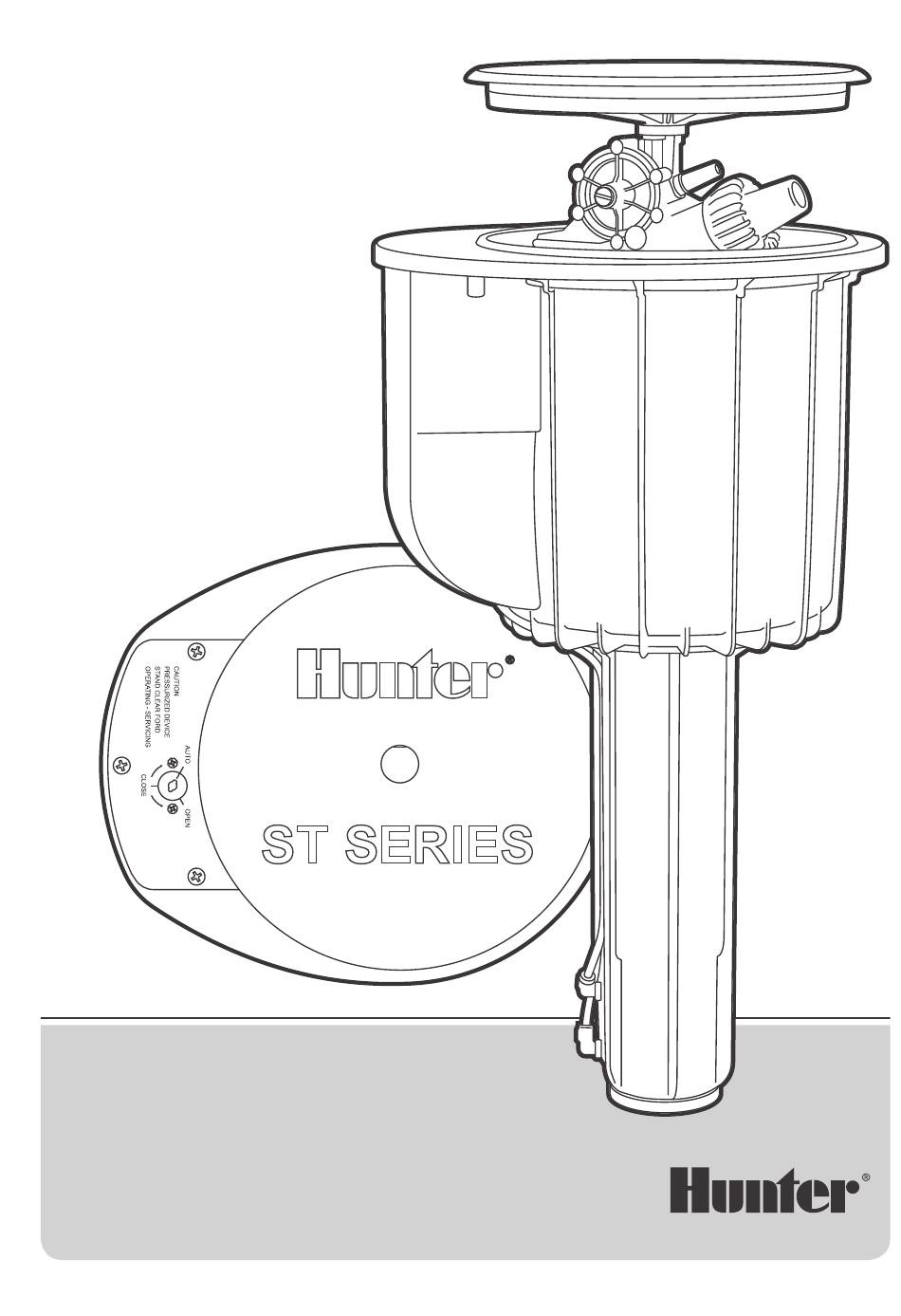

- Seite 1 ST-1700V BEDIENUNGSANLEITUNG ST-1700V Kunstrasengetrieberegner mit großer Reichweite...
- Seite 2 ST-1700V – Übersicht Die Kunstrasengetrieberegner von Hunter wurden speziell zur Kühlung, Reinigung und Spülung von Sportplätzen mit Kunstrasen entwickelt. Das Modell ST-1700V überzeugt nicht nur durch seine große Reichweite, sondern bietet auch eine erstklassige Beregnung des gesamten Platzes von der Einfassung aus. Daneben garantieren die Valve-in-Head-Konfiguration und das Total-Top-Service-Design eine einfache Installation und Wartung.
- Seite 3 Produktdetails Produktabmessungen: • Gesamthöhe: 68 cm • Aufsteigerhöhe: 13 cm • Freiliegender Durchmesser: 33 cm x 39 cm • Einlassgröße: 2" (50 mm) BSP* *Gegebenenfalls den P/N 241400SP-Adapter auf 2"-(50 mm)-PVC-Rohr nutzen. Betriebsdaten: • Wurfweite: 32 bis 48 m • Durchfluss: 21,0 bis 58,8 m 350 bis 980 l/min Turbinengehäuse • Betriebsdruckbereich: 4,0 bis 8,0 bar; 400 bis 800 kPa •...
-
Seite 4: Werkzeuge Und Zubehör
Werkzeuge und Zubehör 25° Düse Nr. 16 32 m 40 m Düse Nr. 18 34 m 42 m Düse Nr. 20 35 m 45 m Düse Nr. 22 35,5 m 47 m Düse Nr. 24 37 m 48 m Werkzeug zur Installation/Entfernung Werkzeug zur Installation/Entfernung Werkzeug zur Entfernung des des Getriebes... -
Seite 5: Service Und Wartung
Service und Wartung A. Gehäuse und Getriebe ersetzen B. Rotor ersetzen E. Auf das Valve-in-Head zugreifen Entfernen Sie den mittleren Entfernen Sie die acht Schrauben Entfernen Sie den Regner (siehe Schritt Stecker mit einem am Turbinengehäuse (sechs große, A). Entfernen Sie die Schutzkappe. Schlitzschraubendreher und zwei kleine). - Seite 6 Installationsanleitung FLANSCH IM DETAIL Entladeanschluss (OFFEN) Entladeanschluss (AUTO) Magnetspule Wasserleitung zum Filter Wasserleitung zum ➊ Valve-in-Head ➋ ➌ AKTOR ➍ ➎ Verwenden Sie für den Betrieb des Magnetspulen-Aktors das T-Griffwerkzeug (P/N 319100SP). INSTALLATION IM DETAIL Verdrahtung der Magnetspule 2" (50 mm) BSP Beton oder Erde Wasserleitung (Optionales) Isolierventil...
- Seite 7 Planungsleitfaden Rugby Feldhockey 70 m 55 m 25 m 30 m 25 m 100 m 90 m 30 m 25 m 30 m 25 m Für einen sicheren und einfachen Zugriff auf interne Teile muss das Flanschgehäuse weg von der Düsenrichtung positioniert werden. Fußball A Fußball B 75 m...
- Seite 8 HUNTER INDUSTRIES INCORPORATED | Built on Innovation® 1940 Diamond Street, San Marcos, California 92078 USA hunterindustries.com © 2019 Hunter Industries Inc. Hunter, das Hunter-Logo und alle anderen Marken sind Eigentum von Hunter Industries und in den USA und anderen Ländern eingetragen. RC-125 OM DE 8/19...
