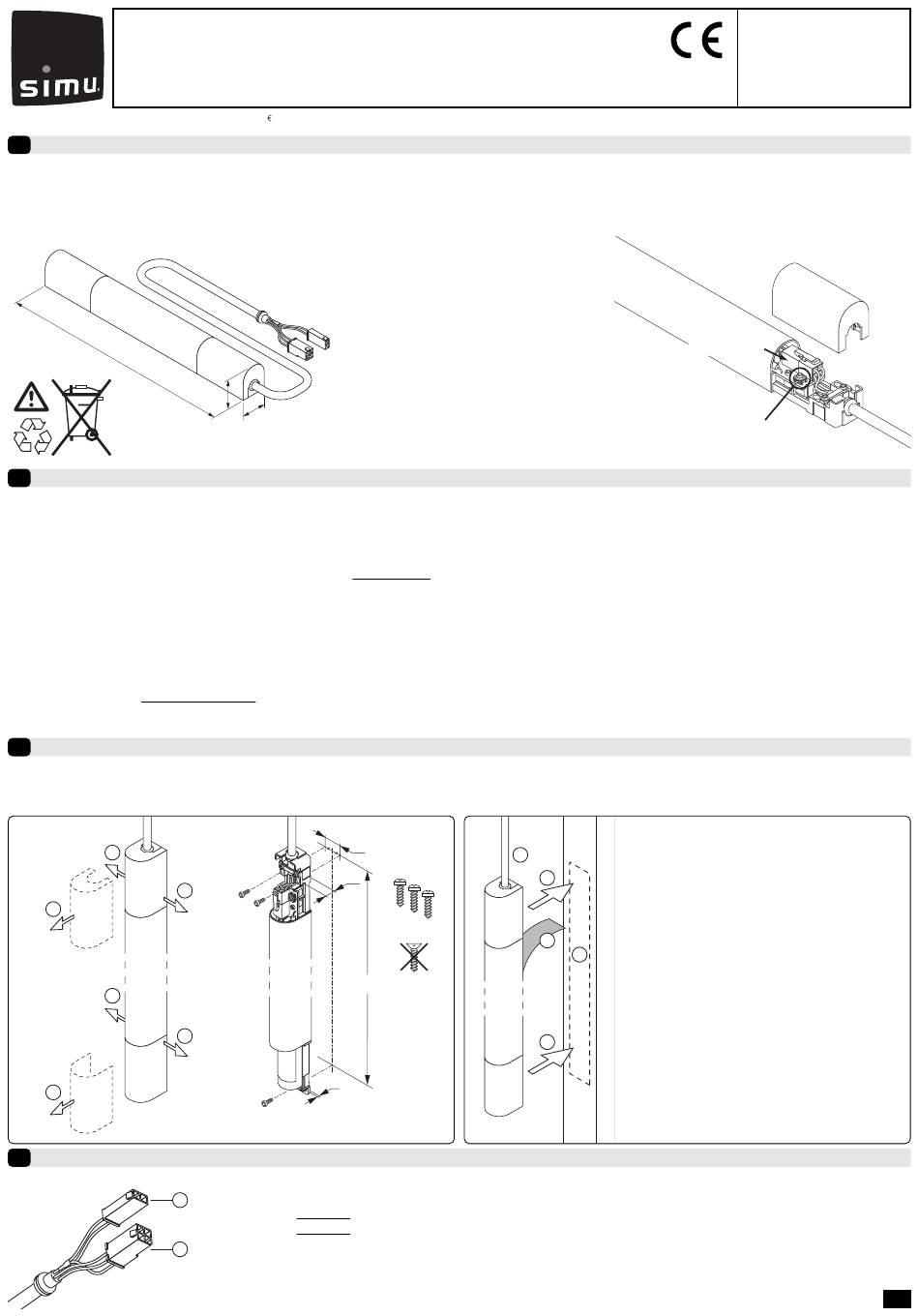

Présentation
1

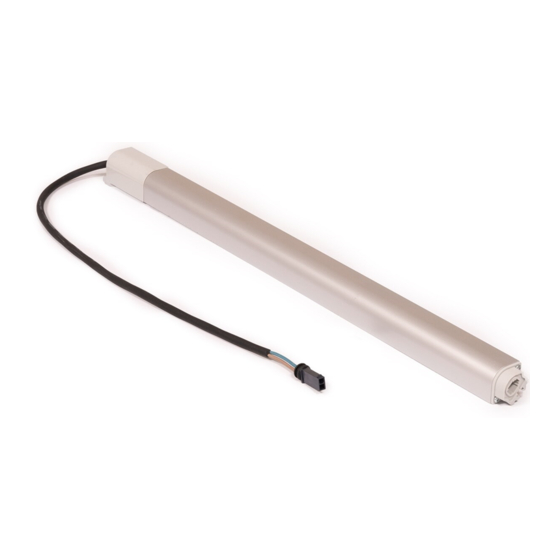

Le pack batterie est utilisé dans le système solaire Autosun avec les fonctions suivantes :
- Stocker l'énergie électrique fournie par le panneau solaire.
- Fournir l'énergie électrique nécessaire au moteur.
- Faciliter la programmation du moteur grâce à la touche de programmation.
5 0
3
NiMh
Préconisations
2
- Charger la batterie avant utilisation avec le chargeur réf.: 9014738. Attention : ne pas charger au dessus de 70°C.
- Temps de charge max.: 3h 30 min. 2 charges par an maximum.
- Ne jamais laisser la batterie déchargée.
- Ne pas ouvrir ou percer le pack batterie.
- Ne pas jeter la batterie au feu, risque d'explosion. Installer à 1 m minimum de toute source de flamme.
- Ne pas provoquer de court-circuit aux bornes de la batterie, risque de brûlure et d'explosion.
- La batterie doit être abritée de la pluie (IP X4).
- La batterie doit être accessible afin de procéder à une rechage éventuelle (voir notice 5055192)
- La température ambiante lors du collage doit être comprise entre 20°C et 38°C.
- Les surfaces de collage doivent être séches et propres.
- Nous recommandons aux utilisateurs de réaliser des essais industriels dans les conditions exactes de l'application envisagée afin de s'assurer que notre produit
satisfait à ses contraintes. En cas d'incertitude, préférer la solution par vissage.
- Le remplacement, par un modèle identique, doit être effectué par un professionnel.
- Ne pas jeter à la poubelle. Produit recyclable à rapporter dans un centre de collecte.
Fixation du pack batterie
3
- Pour plus d'information pour l'intégration de la batterie en fonction du type de coffre se référer au Cahier Technique réf.: 5057753
Fixation par vissage
1
1
2
1
1
2
Connection du pack batterie
4
1
2
Caractéristiques techniques :
- Batterie NiMh - 12V / 2,2 Ah
- Durée de vie : environ 5 ans
- T° de stockage : -20° / +70°C
- T° d'utilisation : -20° / +70°C
- Durée de stockage max.: 6 mois à 20°C
- Indice de protection : IP X4
3 0
- Poids : 0.790 Kg
2 7
18
10
478,5
2
- Le connecteur 2 broches (1) permet la connection avec le panneau solaire réf.:9014736
- Le connecteur 4 broches (2) permet la connection avec le moteur T3.5 DC EHz
2
4
Ø 3mm
3
4
notice avant toute utilisation.
Connecteur pour chargeur
Touche de programmation
Fixation par collage
1 - Nettoyer au solvant* et essuyer la surface de
collage.
2 - Passer le câble du pack batterie à l'intérieur du
coffre.
3 - Enlever le papier de protection de l'adhésif.
1
4 - Appliquer le pack batterie sur le support.
* Utiliser un solvant à base de mélange d'alcool
isopropylique et d'eau (50/50) ou un solvant à
base d'heptane. Respecter les consignes de
sécurité relatives à la manipulation des solvants.
5055190A
