ANBRINGUNG
DER METALLBÄNDER
x1A
PV1185
PV1335
PG
PEU
TM69
WICHTIG:
Bitte in dieser Reihenfolge anbringen:
1- Metallriemen (x1A) längs anbringen, sodass er am Boden der Vertiefung aufliegt.
2- Bringen Sie die anderen 2 Komponenten (x2B) wie im Plan gezeigt, an.

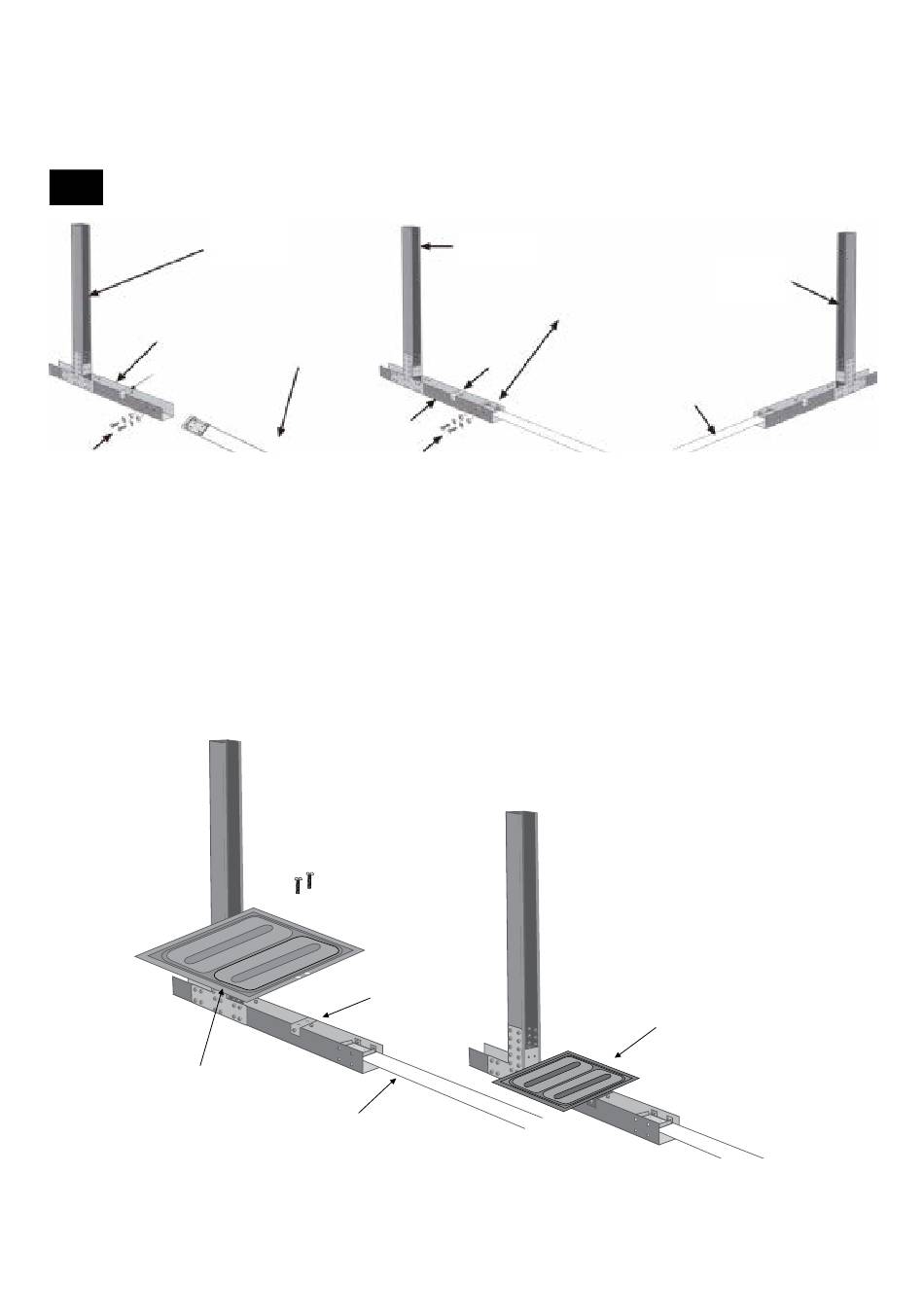

ANBRINGUNG DER METALLBÄNDER (CN) AN DEN SÄULEN (C)
• Schrauben Sie das Teil PEU mit zwei Bohrungen oben in der Mitte der Querleiste PG an
• Schrauben Sie mithilfe der vier Schrauben TM6 und der beiden Muttern TM69 jeweils das Ende der einzelnen
Metallbänder (CN) an die beiden oberen Bohrungen am Ende de Querleiste PG an. Fest anziehen. Diesen Vorgang mit
allen Metallbändern (CN) wiederholen (Anzahl je nach Schwimmbeckenmodell unterschiedlich).
• Abschließend die entsprechenden beiden anderen Enden an die Querleiste PG der Säule C (PV1185) anschrauben.
AP
Positionieren Sie den Flügel AP so, dass seine beiden Bohrungen mit denen des Teils PEU übereinstimmen.
CN
PG
TM69
TM640
x2
PG
CN
110
PV1185
PV1335
CN
PEU
Ref. 790096
PV1185
PV1335
CN
AP
