Fig. 9
A
2,5 mm

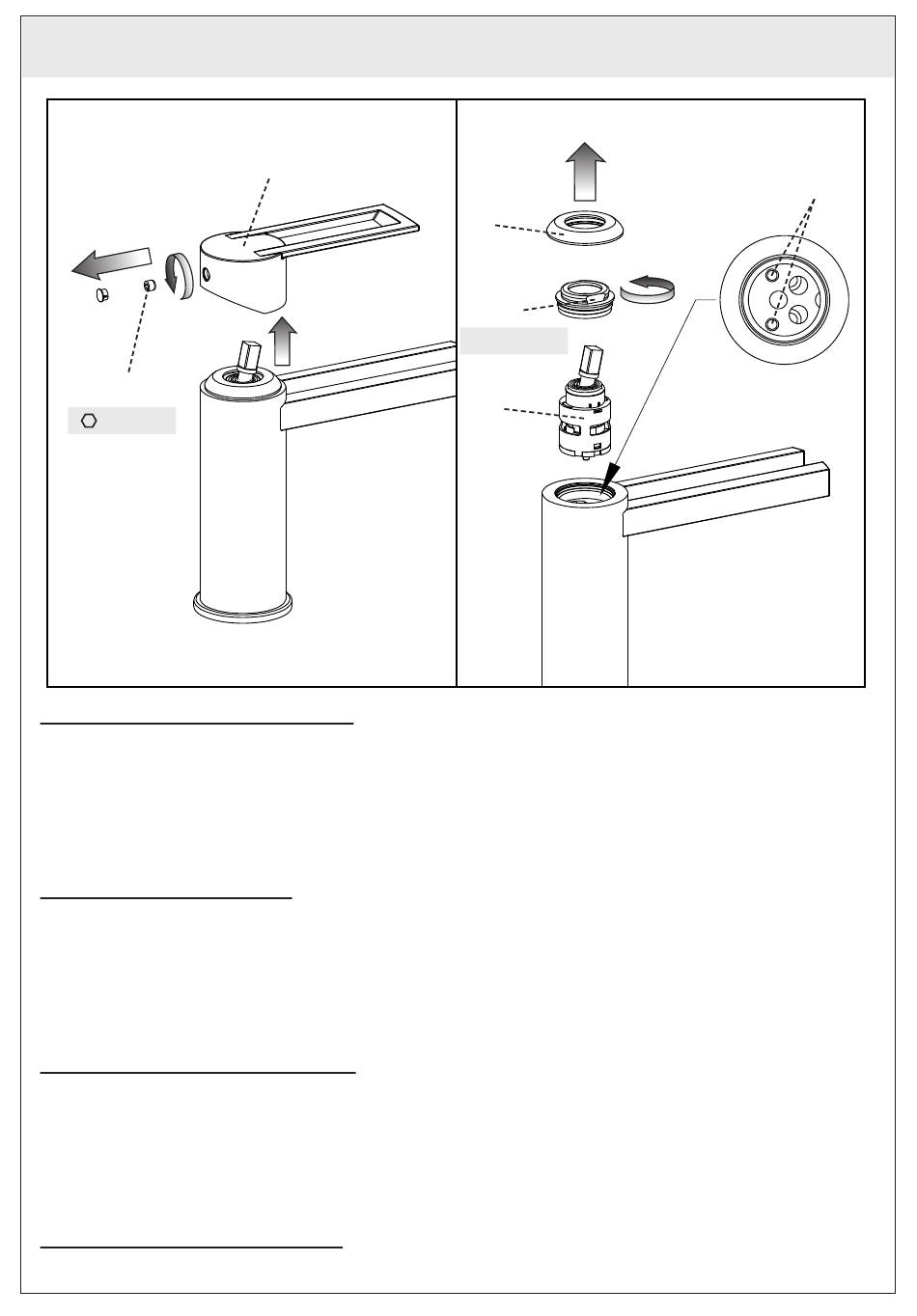

SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell'acqua sia chiuso.
Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) per poter
estrarre la maniglia (B). Sollevare la ghiera copricartuccia (C). Svitare la ghiera di fissaggio (D) e togliere
la cartuccia (E) dal corpo del miscelatore.
Infine introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X)
e che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off.
Remove the finish plug paying attention not to damage it and unscrew the screw (A) to extract the handle
(B). Lift the finishing ring nut (C). Unscrew the fixing ring nut (D) and take the cartridge (E) out from the
mixer body.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d'effectuer la substitution de la cartouche, vérifier que la connexion de l'eau est fermée.
Enlever le bouchon en finition faisant attention à ne pas l'abîmer et dévisser les grains de fixage (A)
pour pouvoir extraire la poignée (B). Soulever la virole de finition (C). Dévisser la virole de fixation (D) et
enlever la cartouche (E) du corps de mitigeur.
Introduire enfin la cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les sièges
respectifs (X) et que les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
B
Fig. 10
C
D
Ch. 21 mm
E
15
X
