Inhaltszusammenfassung für Honeywell Touchpoint Plus

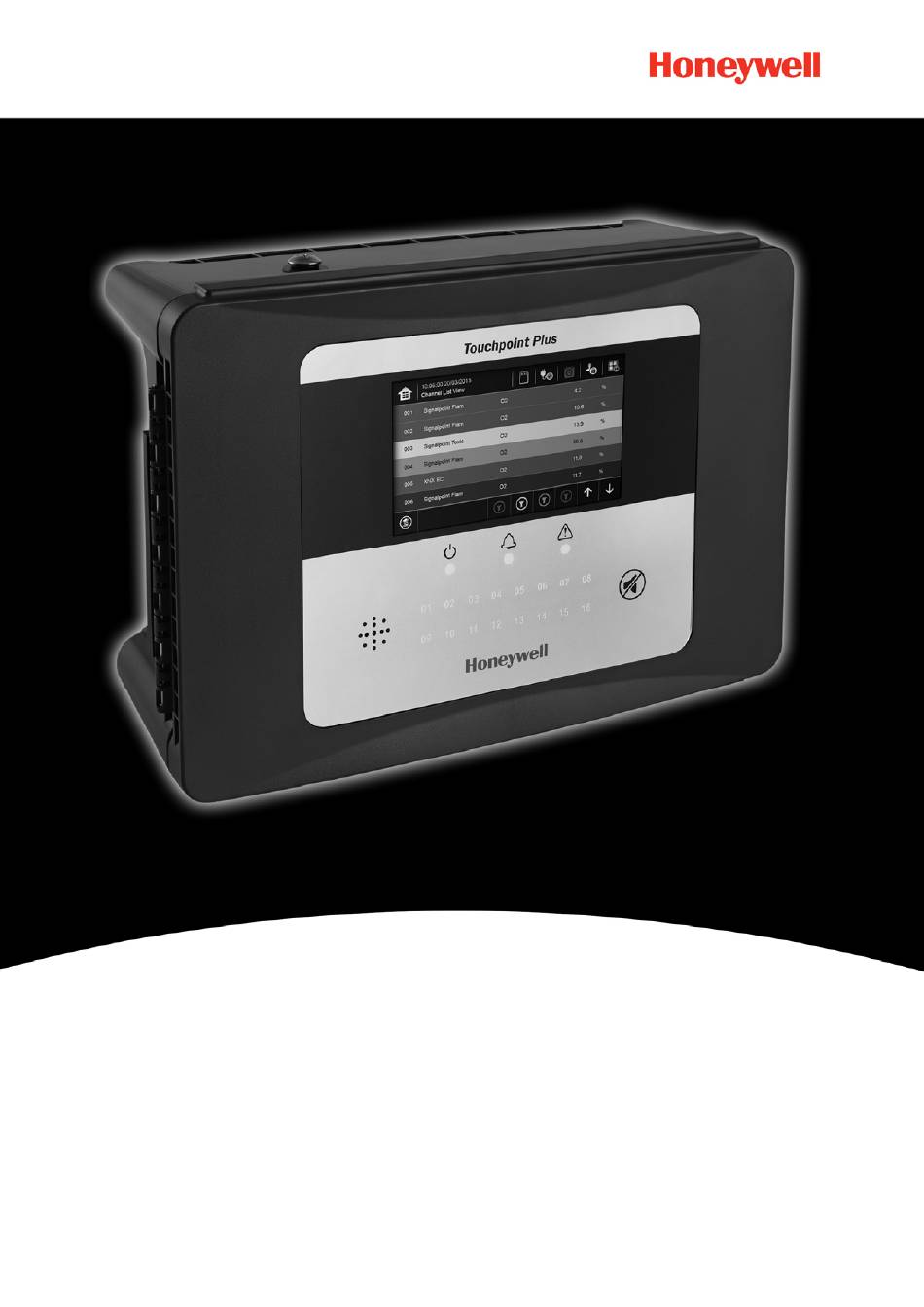

- Seite 1 Installations- und Bedienungsanleitung TPPL-Modbus RTU und TCP...
- Seite 2 Revisionsprotokoll Revision Kommentar Datum Ausgabe 01 Erstausgabe 28.01.2016...
- Seite 3 Nicht autorisierte Änderungen am Gaswarnsystem oder seiner Installation sind nicht zulässig, da diese zu einem Anstieg inakzeptabler Gesundheits- und Sicherheitsrisiken führen. Jegliche Software, die Teil dieses Geräts ist, darf nur zu den Zwecken verwendet werden, zu denen sie von Honeywell bereitgestellt wurde. Der Benutzer darf keine Änderungen, Modifikationen, Konvertierungen, Übersetzungen in andere Computersprachen oder Kopien (außer zu den erforderlichen Sicherungszwecken) vornehmen.
-
Seite 4: Inhaltsverzeichnis
Animationsregister ....................... 12 Registerzuordnung für Funktion 03/06/16 – Speicherregister lesen/beschreiben ..13 4.6.1 Abfrage-Poll-Register ....................13 4.6.2 Verfügbare Abfragetypen ..................... 14 Modbus RTU-Befehlstypen .................... 14 4.7.1 Modbus-RTU-Befehls-Poll-Register ................15 Ausnahmeantworten ...................... 16 MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... - Seite 5 TCP-I ODBUS NSTALLATION UND INRICHTUNG Diese Seite bleibt leer. MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch...
-
Seite 6: Einleitung
(BIB Teilenummer TPPLORTU) ist ein optionales Extra für Kunden, die TPPL über die Modbus-Protokolle steuern möchten. Normalerweise wird die BIB vom Werk oder vom OEM installiert, aber kann durch einen autorisierten Honeywell- Außendiensttechniker oder eine geeignete Person, die mit dem technischen TPPL-Handbuch und diesen Anweisungen geschult wurde, eingebaut oder ausgetauscht werden. -
Seite 7: Sicherheitshinweise
NSTALLATION 2 Sicherheitshinweise Die folgenden Sicherheitshinweise müssen in Verbindung mit den Sicherheitshinweisen und -vorgehensweisen im technischen Touchpoint Plus-Handbuch gelesen werden. GEFAHR TPPL-Sicherheitssysteme werden während eines Teils dieser Vorgehensweise außer Betrieb gesetzt. Stellen Sie sicher, dass eine Risikobewertung durchgeführt wird und dass alternative Sicherheitsvorkehrungen getroffen wurden, bevor Sie beginnen. - Seite 8 10. Schließen Sie alle anderen Kabel wieder an. 11. Schalten Sie die Akkus und die Spannungsversorgung ein. 12. Warten Sie, bis das System gestartet wird, und prüfen/testen Sie, ob alles ordnungsgemäß funktioniert. MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch...
-
Seite 9: Modbus-Rtu-Kabel
) zwischen A und B, um Reflexionen im RS485- Schaltkreis zu verhindern, falls der TPPL der letzte Knoten in einem Modbus-System ist. Anmerkung: Der externe R ist nicht erforderlich, falls der Logic Solver über einen internen R verfügt. MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 10: Modbus-Rtu-Verkabelung /Multidrop-Modus
Knoten Knoten Abbildung 5. Zwei Beispiele der Modbus-Verkabelung (es können auch andere Layouts verwendet werden) Hinweis: TPPL kann jeder Slave-Knoten sein und einen Masterknoten mit bis zu 31 Slave-Knoten im Multidrop-Modus unterstützen. MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 11: Konfiguration
4.3 Konfigurieren der TPPL-Ethernet-TCP-Einstellungen Konfigurieren des TPPL TCP: Melden Sie sich als Administrator oder Servicetechniker bei TPPL an. Tippen Sie auf Menü>Konfiguration>Netzwerk>Ethernet Select [Static IP address] and set the [IP address]. Touch [Finish]. MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 12: Modbus-Registerzuordnung Für Funktion 02 - Eingangsstatus Lesen
Hinweis: Beim ganzzahligen Format handelt es sich um eine 16-Bit-Ganzzahl mit Vorzeichen zwischen -10000 und +10000 in Schritten von 0,1 % des Skalenendwerts. z. B. falls der Skalenendwert 500 beträgt und der Messwert 50, ist der Faktor 100 (10,0 % des Skalenendwerts). MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 13: Modbus -Konfiguration
Normaler Betrieb des Kanals Durchflussalarm aktiv LTEL-Alarm aktiv STEL-Alarm aktiv A1-Alarm aktiv A2-Alarm aktiv A3-Alarm aktiv Fehler aktiv Sperrung aktiv Nicht belegt Nicht belegt Keine Daten verfügbar >10 Tabelle 7. Animationsregister im Modbus-KanalZuordnungen MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 14: Registerzuordnung Für Funktion 03/06/16 - Speicherregister Lesen/Beschreiben
40906 bis 40936 Tabelle 8. Abfrage-Poll-Register Zulässige Werte für das Ergebnisregister 40n05 (n = 0 bis 9): Wert Bedeutung Erfolg Befehl nicht zulässig Fehler bei der Kommunikation zwischen Prozessen Fehler Tabelle 9. Abfrage-Poll-Registerwerte MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 15: Verfügbare Abfragetypen
Hinweis: Aufgrund einer Systemeinschränkung gibt TPPL die Fehlermeldung „Befehl nicht zulässig“ bei der Anmeldung als Administrator oder Servicetechniker aus, aber nicht bei Aufruf durch einen Bediener oder Benutzer. Befehlstyp Beschreibung Alarm bestätigen Alarm zurücksetzen Sperrung einstellen Sperrung löschen Tabelle 12. Befehlstypen MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 16: Modbus-Rtu-Befehls-Poll-Register
41905 41906 Tabelle 14. Modbus-RTU-Befehls-Poll-Register Zulässige Werte für das Ergebnisregister 41n05 (n = 0 bis 9) Wert Bedeutung Erfolg Befehl nicht zulässig Fehler bei der Kommunikation zwischen Prozessen Fehler Tabelle 15. Modbus-RTU-Befehls-Poll-Registerwerte MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... -
Seite 17: Ausnahmeantworten
Blocks festgelegt wurde, darf sein Inhalt erst dann geändert werden, wenn die Anforderung vom Hauptprogramm ausgeführt wurde. Diese Ausnahme wird zurückgegeben, wenn versucht wird, einen aktiven Poll- oder Befehls-Block zu ändern. Tabelle 16. Modbus-Ausnahmeantworten MAN0995_Ausgabe 1_01/16 Touchpoint Plus „Pt. Anzahl 3011M5027_1 Modbus-Installationshandbuch... - Seite 18 Erfahren Sie mehr unter www.honeywellanalytics.com Kontakt mit Honeywell Analytics: Europa, Naher Osten und Afrika Life Safety Distribution GmbH Javastrasse 2 8604 Hegnau Schweiz Tel.: +41 (0)44 943 4300 Fax: +41 (0)44 943 4398 gasdetection@honeywell.com Kundendienst Tel.: 00800 333 222 44 (gebührenfreie Telefonnummer) Tel.: +41 44 943 4380 (alternative Telefonnummer)
