KEEROLL
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für jcm-tech KEEROLL

Inhaltszusammenfassung für jcm-tech KEEROLL

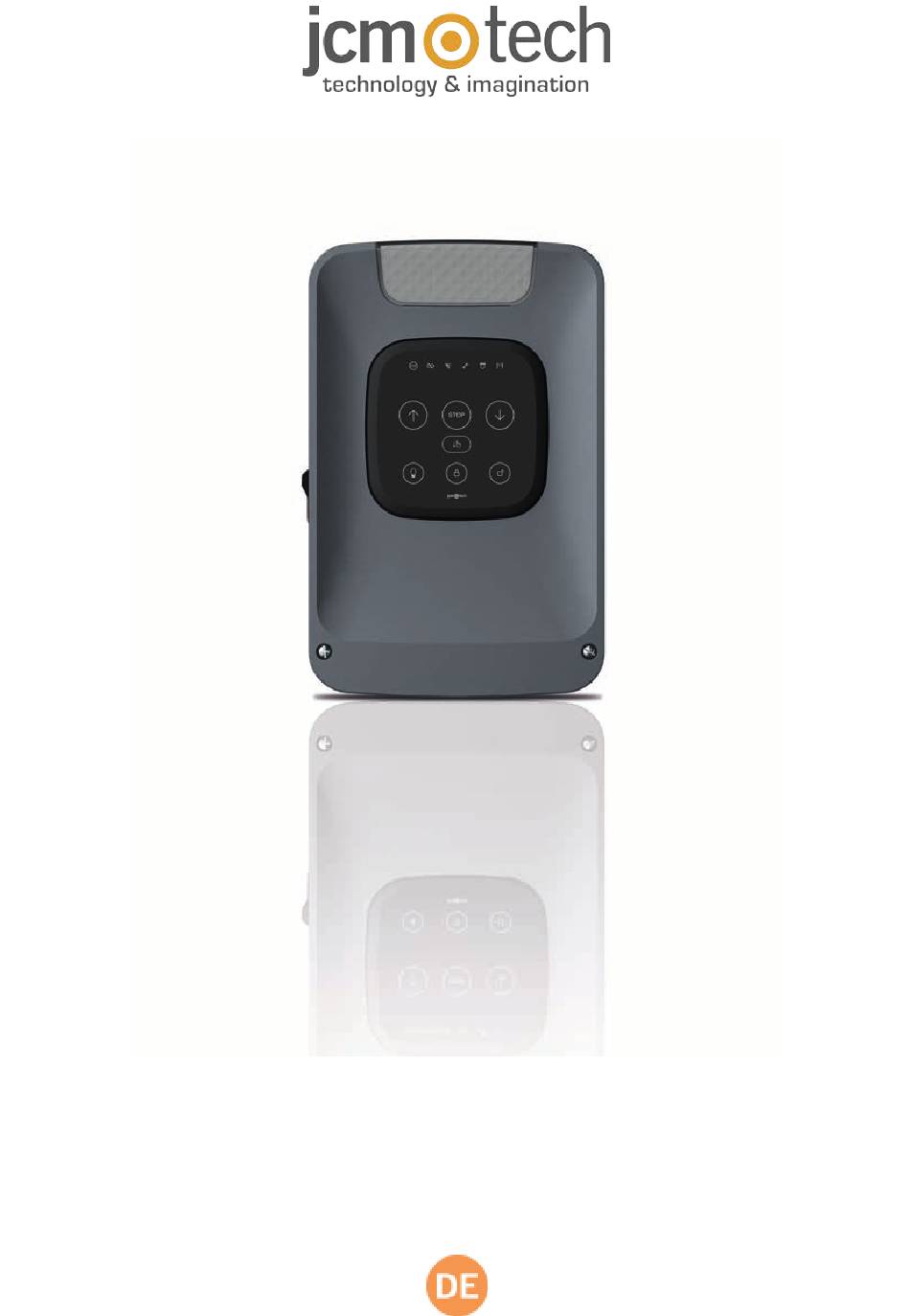

  • Seite 1 KEEROLL Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Überprüfung der einwandfreien Funktion des Steuerungssystem Sender Sicherheitsleiste Fotozelle RadioSens3 System Qualität der Verbindung Einstellung der Hindernisfrüherkennungsmodul Wartung Programm Zurücksetzung der Torzyklen Sender zurücksetzen Sicherheitselemente zurücksetzen Sicherungswechsel Problemlösungen KEEROLL Technische Daten Technische Daten: KEEROLL Notizen Regulatory Data EU Declaration of conformity jcmtechnologies...

  • Seite 3: Wichtige Sicherheitsanweisungen

    Sie den Berührungskontakt (z.B. mit einer Sicherheitsleiste). Bei automatischer Schließung muss ein Prä- senzmelder installiert werden (z.B. mit einer Fotozelle). KEEroll wechselt automatisch in Totmann wenn ein Sicherheitselement aktiviert oder defekt ist. Dann arbeiten alle Elemente nur so lange man die Taste gedrückt hält.

  • Seite 4: Wichtige Sicherheitshinweise Für Den Sicheren Gebrauch

    Wichtige Sicherheitshinweise für den Sicheren Gebrauch •Kinder nicht mit den Bedienungsgeräten spielen lassen. •Bedienungsgeräte außerhalb der Reichweite von Kindern aufbewahren. •Behalten Sie das Tor immer im Blick und halten Sie Menschen davon fern bis es vollständig geöffnet und geschlossen ist. •Achtung bei der Nutzung einer Auslösevorrichtung –...

  • Seite 5: Einleitung

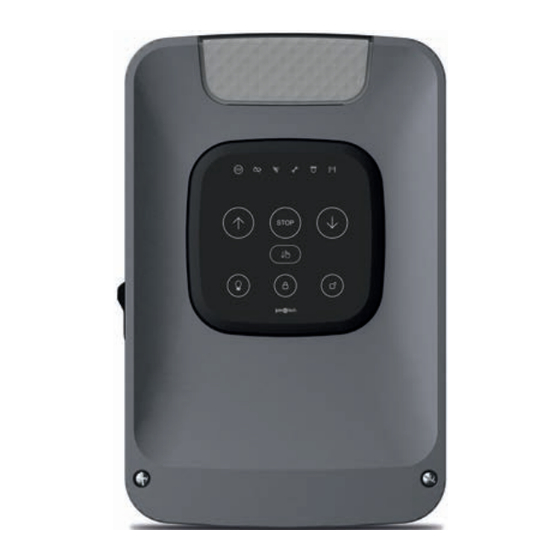

    Einleitung Allgemeine Beschreibung Die KEEROLL Steuerung wurde für die Benutzung an Rolltoren entwickelt. Die attraktive Vorderseite mit den beleuchten Tasten sorgt für eine bequeme und sichere Bedienung. Jeder kann das Tor bedienen, auch ohne Technisches Wissen. Eine Schulung der Installateure vor der Installation ist nicht notwendig.

  • Seite 6: Tätigkeiten

    Taste drücken um das Tor zu öffnen, anzuhalten und zu schließen. Taste drücken um das Tor im Totmannmodus zu schließen. Sperr Funktion: KEEROLL Systemsteuerung ist mit einer Sperrtaste auf dem Deckel aus- gestattet um zu verhindern, dass das Tor unabsichtlich geöffnet werden kann. Wenn Sie diese Funktion aktivieren, können Sie beruhigt schlafen.

  • Seite 7: Installation

    Installation KeeRoll Wandbefestigung Nach dem Sie den Deckel von der Steuerung entfernt haben, befestigen Sie den unteren Teil der Steuerung mindestens 1,5 m über den Boden vertikal an der Wand, wie unten angezeigt. jcmtechnologies...

  • Seite 8: Anschlüsse

    Anschlüsse Um die Gefahr eines Stromschlages zu verhindern, muss das Gerät von der Stromversorgung und allen elektrischen Verbindungen entfernt werden. 230 VAC EINPHASIGER MOTOR AUSGÄNGE jcmtechnologies...
  • Seite 9 OPTO SICHERHEITLEISTE EINGANG / 8k2 SICHERHEITSLEISTE EINGANG FOTOZELLE EINGANG DRUCKTASTE EINGÄNGE jcmtechnologies...

  • Seite 10: Konfiguration / Inbetriebnahme

    Konfiguration / Inbetriebnahme An das Stromnetz anschließen Endlagerschalter Einstellung Tor muss vor Justierung der Endlagerschalter in HALB AUF – HALB ZU STELLUNG gebracht wer- den. Dip-Schalter 1 auf AN. Tor bewegt sich im Totmannmodus. Taste oder gedrückt halten um das Tor AUF und ZU fahren zu können. Drücken Sie um die Phase des Motors zu ändern, falls sich die Tür nicht in die richtige Richtung bewegt.

  • Seite 11: Programmierung

    Programmierung Sender einlernen Drücken Sie Tastenleuchte AN, Sie hören einen Ton. gedrückt halten bis die erwünschte Kanalkonfiguration erreicht ist. (Siehe unten aufgeführten Sequenzen). Frontleuchte Indikation Drücken Sie die gewünschte Sen- 1 blinken dertaste, um Auf / Stop / ZU zu aktivieren Drücken Sie die gewünschte Sen- 2 blinken dertaste, um das Innenlicht zu aktivieren...

  • Seite 12: Programmierung Der Bewegungsabläufe Des Tores

    Programmierung der Bewegungsabläufe des Tores Tor muss vollständig geschlossen sein bevor das Bewegungsprogramm gestartet wird. Drücken Sie um in den Installationsmodus zu gelangen. Wartungsanzeigen LED leuchtet auf und Sie hören einen Ton. DIP-Schalter 2 auf on stellen. Autoclose Zeit auf dem Deckel drücken, wenn das Tor voll- ständig geschlossen ist, und die Motorsteuerung startet die...

  • Seite 13: Verifizierung

    Verifizierung Überprüfung der einwandfreien Funktion des Steuerungssystem Wenn die Steuerung korrekt verkabelt und programmiert worden ist, überprüfen Sie ob das System einwandfrei funktioniert. Sender Drücken Sie die Taste am Sender und überprüfen Sie ob das Tor öffnet. Drücken Sie ein zweites Mal um zu testen ob das Tor anhält und schließt.

  • Seite 14: Wartung

    Wartung Installationsmodus aktivieren: Drücken Sie Wartungsanzeige leuchtet auf und Sie hören einen Ton. Folgende Funktionen müssen innerhalb des Wartungsmodus ausgeführt werden. Programm Wartungsmeldung: Sie können im Installationsmodus die Anzahl der Torbewegungen bis zur Wartungsmeldung einstellen. Drücken Sie um die maximale Anzahl von Bewegungsabläufen einzurichten: Front Leuchte Anzeige 1 Aufblinken...

  • Seite 15: Sicherheitselemente Zurücksetzen

    Sicherheitselemente zurücksetzen drücken und gedrückt halten bis gedrückt halten und gleichzeitig drücken um aufblinken. Sie hören einen Ton. Sicherheitselemente zu löschen. Sie hören einige Töne gefolgt von einem langen Ton. Beim Löschen der Sicherheitselemente müssen die Bewegungseinstellungen des Tores erneut programmiert werden. Siehe Programmieabschnitt. Sicherungswechsel In dem Fall, dass die LED am Deckel beim Einschalten des Stromes nicht aufleuchtet, entfernen Sie den Deckel und ersetzen Sie die Sicherung mit einer neuen Sicherung mit den gleichen Eigenschaften.

  • Seite 16: Problemlösungen

    Programmierung in Ordnung ist In Falle eines Sicherheitsfehlers können Sie das Tor durch drücken der Taste oder oder in Totmann bewegen.. Technische Daten Technische Daten: KEEROLL Parameter Wert Stromversorgung 230 V CA +/-10% Stromverbrauch in Ruhe / Betrieb <60 mA / 200 mA...

  • Seite 17: Notizen

    Notizen jcmtechnologies...
  • Seite 18 Notizen jcmtechnologies...
  • Seite 19 Notizen jcmtechnologies...

  • Seite 20: Regulatory Data

    Regulatory Data EU Declaration of conformity JCM TECHNOLOGIES, S.A. hereby declares that the product KEEROLL complies with the relevant fundamental requi- rements of the RED Directive 2014/53/EU, as well as with the Machine Directive 2006/42/EC whenever its usage is foreseen;...
