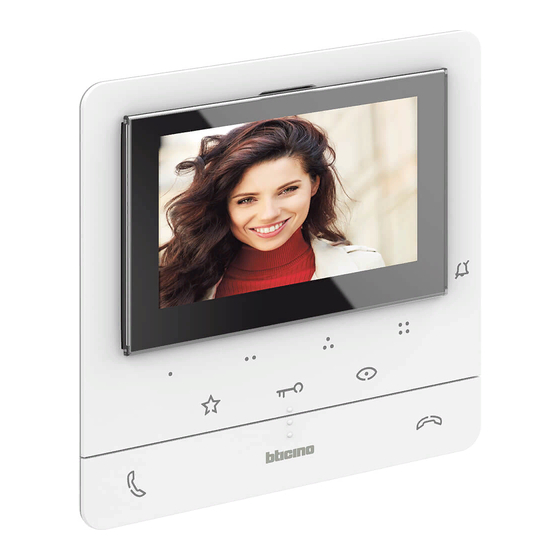

Classe100 X16E
2-Draht Video-Hausstation mit Smartphone-Anbindung und Induktionsschleife
Beschreibung
2-Draht-Bussystem, Farb-LCD-Display 5" (12,7 cm), mit Induktionsschleife für
Hörgeräteträger und integrierte WLAN-Schnittstelle zur Anbindung von bis zu 10
Smartphones. Über die entsprechende App kann die komplette Funktionalität der
Hausstation (Videobild, Gespräch, Türöffnen, zusätzliche Kameras, etc.) auf dem
Smartphone wiedergegeben werden. Neben den beiden physischen
Gesprächstasten (Gespräch annehmen bzw. beenden), verfügt sie über 3
Sensortasten für die Funktionen: Tür öffnen, Treppenhauslicht einschalten
(Aktivator Best.Nr. 346210 wird benötigt) und Türstation ein- bzw. umschalten.
Desweiteren enthält sie 4 frei konfigurierbare Zusatztasten (z. B. für Intern
Sprechen, zusätzlicher Türöffner, etc.). 16 melodische Ruftöne einstellbar. Inkl.
Arztschaltung/Türomatfunktion. Tür-/Etagenruf mit Rufunterscheidung. Lautstärke
von Rufton und Gespräch sowie Farbe und Helligkeit des Bildschirms werden über
das OSD-Menü eingestellt, welches über einen seitlichen Regler bedient wird. LED-
Anzeige für: Ruftonabschaltung, Türöffner- und Verbindungsstatus.
Aufputzmontage mittels mitgelieferter Wandhalterung. Ein Tischzubehör (2 Stück
von Best.Nr. 344692 werden benötigt) ist separat erhältlich. Anschluss für BUS,
Etagenruf und Zusatzläutewerk. Abmessungen B × H × T: 164 × 165 × 20,5 mm
Zubehör
344692 Tischzubehör (davon werden 2 Stück benötigt)
Technische Eigenschaften
Spannungsversorgung über SCS BUS:
Eigenverbrauch im Stand-by:
Maximaler Verbrauch unter Betriebsbedingungen:
Klemmenkapazität:
Betriebstemperatur:
WiFi-Übertragung konform zu Standard 802.11 b/g/n; Frequenz 2.4 – 2.4835 GHz;
Sendeleistung < 20 dBm. Verschlüsselungsprotokoll: WEP/WPA/WPA2
Induktionsschleife: Frequenz 0 – 9 kHz, Sendeleistung < 1.005 A/m.
Abmessungen
A
A B
164 mm 165 mm
www.bticino.com
18 – 27 V DC
37 mA
400 mA
2 x 1 mm
2
5 – 40 °C
C
B
C
20,5 mm
ST-00000468-DE

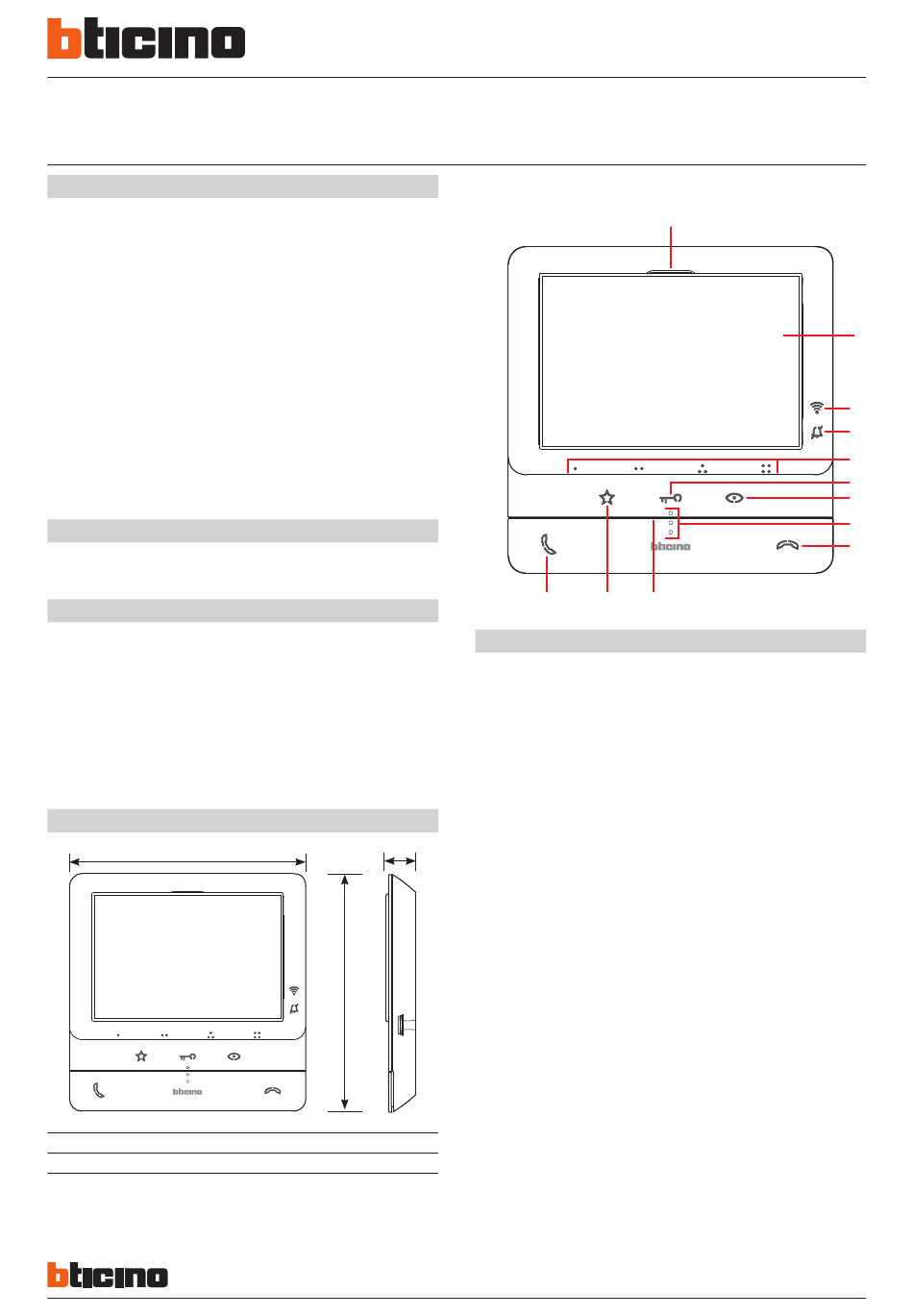

Frontansicht
12 11 10
Legende
Beim Drücken der Tasten leuchten diese auf und es erklingt ein Signalton (dieser
kann mittels Tastenkombination deaktiviert werden).
Lautsprecher
1.
5" (12,7 cm) 16:9 Bildschirm
2.
WLAN-Status:
3.
Rote LED blinkt = WLAN aktiv aber nicht mit einem Netzwerk verbunden
LED aus = WLAN deaktiviert oder ordnungsgemäße Funktion
Rote LED leuchtet = Datenaustausch von Classe 300 X16E mit „DOOR ENTRY
CLASSE100X"-App (Rufweiterleitung, Kamera-Aktivierung)
LED-Anzeige für Ruftonabschaltung
4.
Rote LED blinkt: Rufabschaltung aktiv
Programmierbare Touch-Tasten*
5.
Türöffnertaste*
6.
Weiße LED blinkt: Arztschaltung/Türomatfunktion aktiviert
Aktivierung Türstation und Taktierung
7.
Taktile Führung für Menschen mit Sehbeeinträchtigung
8.
Gespräch beenden
9.
Rote LED blinkt: Gespräch aktiv
Mikrofon
10.
Treppenhauslicht
11.
Gespräch annehmen
12.
Grüne LED blinkt: eingehender Ruf
*Blinkt beim Drücken die LED weiß, ist die Taste deaktiviert. D.h. die Funktion
"Sperre Türöffnertaste" ist aktiv.
02/09/2019
344682
1
2
3
4
5*
6*
7
8
9
1
