Kommunikations-Ports
4.3 Serielle Ports

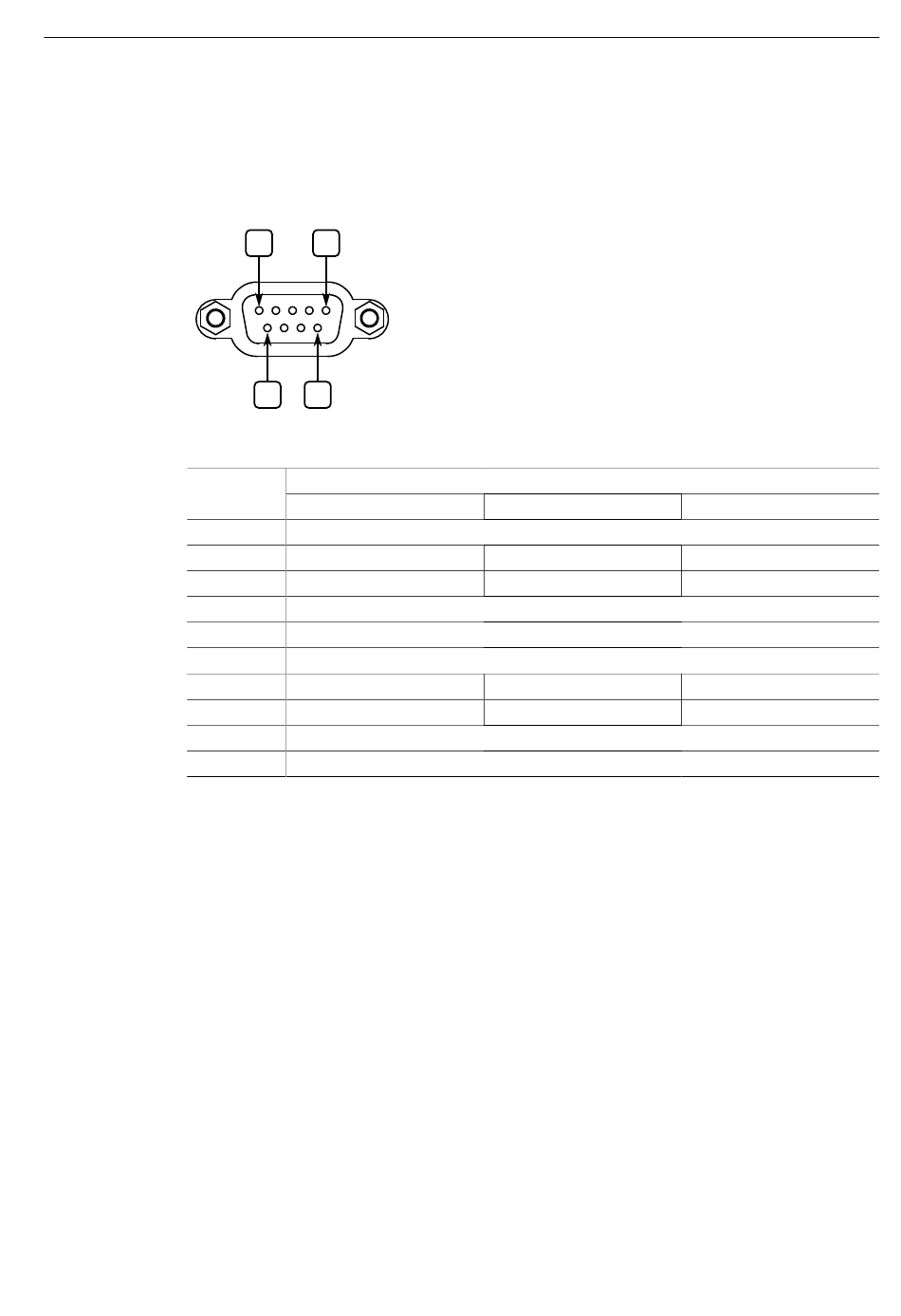

Die Pin-Belegung der seriellen DB9-Buchse lautet wie folgt:
Serieller DB9-Port
Abbildung 4.3
a
Im Modus RS-232 erfolgt das Senden vom Port an DTE-Geräte (Data Terminal Equipment) auf Pin 2 und
das Empfangen von DTE-Geräten auf Pin 3.
Jeder RS-485-Port kann mit mehreren RS-485-Geräten Daten austauschen, wenn bei
der Verkabelung die Geräte in Reihe geschaltet werden, wobei ein einzelnes verdrill-
tes Adernpaar sowohl die Sende- als auch die Empfangssignale über dieselben zwei
Adern (Halbduplex) leitet. Für eine zuverlässige unterbrechungsfreie Kommunikation
beachten Sie folgende Regeln:
•
•
•
•
34
5
1
9
6
Pin-Konfiguration des seriellen DB9-Ports
Pin
RS-232
1
2
RX
3
TX
4
5
6
7
RTS
8
CTS
9
Schirm
Verwenden Sie geschirmte Kabel, um die Auswirkungen elektrischer Störquellen
in der Umgebung zu minimieren.
Innerhalb einer einzelnen Sequenz oder innerhalb eines Rings muss die richtige
Polarität eingehalten werden.
Die Anzahl der verdrahteten Geräte darf 32 nicht überschreiten, und die Gesamt-
entfernung muss kleiner sein als 1219 m (4000 ft) bei 100 kBit/s.
Die Anschlüsse für die gemeinsame Leitung müssen mit dem Bezugsleiter inner-
halb der Schirmung verbunden werden.
Modus
RS-422
Reserviert (nicht anschließen)
a
a
Reserviert (nicht anschließen)
Masse (potentialgetrennt)
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Erdungsanschluss
RX-
TX-
TX+
RX+
Montagehandbuch, 09/2019, C79000-G8900-1103-13
RS-485
RX-/TX-
RX+/TX+
