Montage und Verdrahtung
3.4 Einbaulage und Mindestabstände
Einbaulage
Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der ELX-Klemmen weisen nach vorne (siehe Abbildung unten). Die Klemmen werden dabei von unten nach
oben durchlüftet, was eine optimale Kühlung der Elektronik durch Konvektionslüftung ermöglicht. Die
Richtungsangabe „unten" entspricht der Richtung der positiven Erdbeschleunigung.
Mindestabstände
Beachten Sie die folgenden Mindestabstände um eine optimale Konvektionskühlung zu gewährleisten:
• über und unter den ELX-Klemmen: 35 mm (gefordert!)
• neben dem Busklemmenblock: 20 mm (empfohlen)

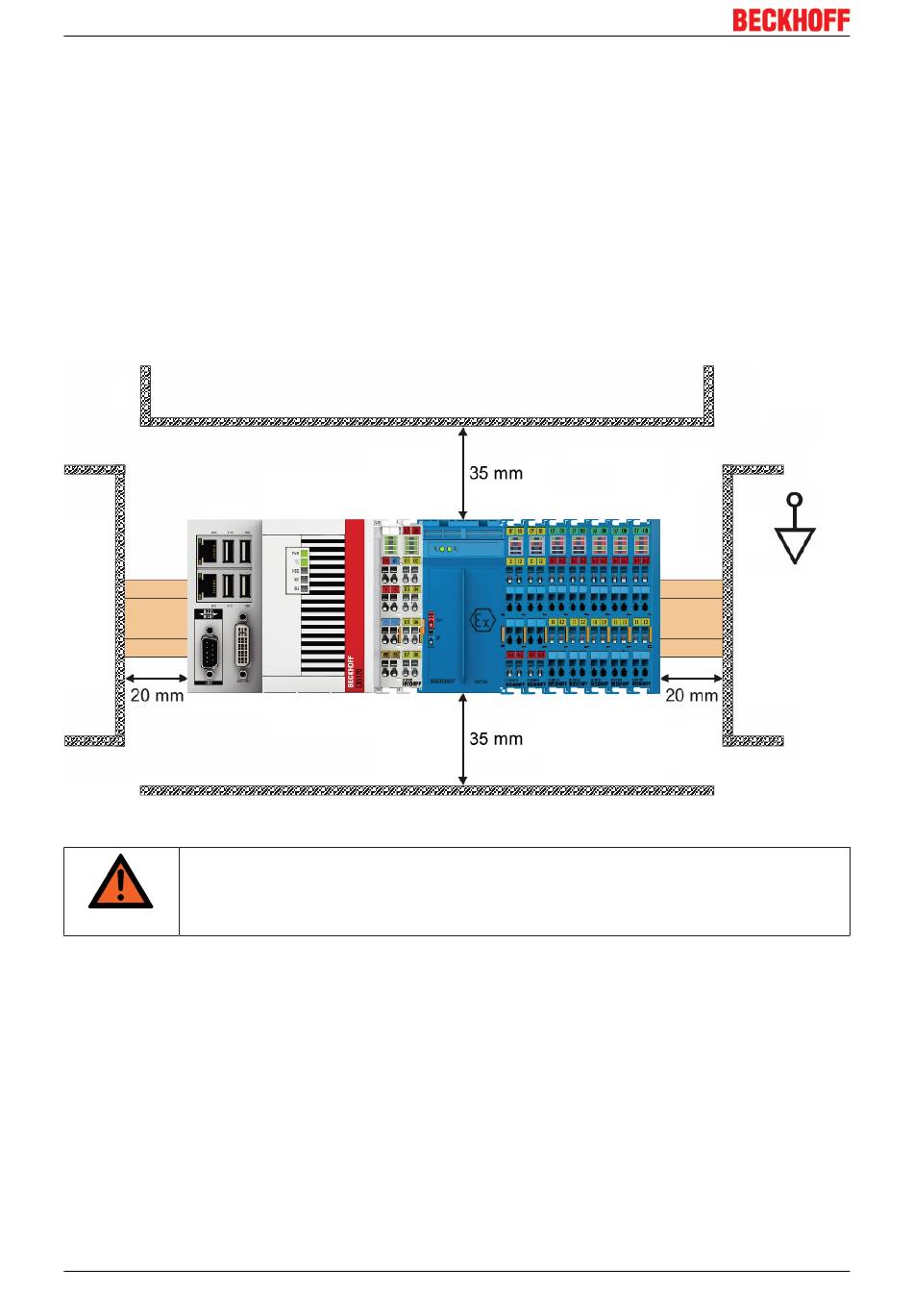

Abb. 13: Einbaulage und Mindestabstände
Beachten Sie die Mindestabstände gemäß IEC 60079-14!
Beachten Sie außerdem die vorgeschriebenen Mindestabstände zwischen eigensicheren
und nicht-eigensicheren Stromkreisen gemäß IEC 60079-14.
WARNUNG
