Model
Part number
RFD-100-140
1457364
RFD-100-1850
681394
RFD-100-2800
681214
RFD-100-330
680244
RFD-100-500
680164
RFD-100-60
1457384
RFD-100-800
680084
RFD-100-85
1457374
RFDT-125-140
1445504
RFDT-125-330
1445674
RFDT-125-500
1445664
RFDT-125-60
1445524
RFDT-125-800
1445654
RFDT-125-85
1445514
WARNING
To reduce the risk of injury, before using or servicing tool, read and understand the following
information as well as separately provided safety instructions (Item number: 354343).
AVERTISSEMENT
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations suivantes ainsi
que les instructions fournies dans le guide de sécurité (Code article : 354343) aient été lues,
comprises et respectées.
ADVERTENCIA
Antes de utilizar la herramienta o intervenir sobre ella, asegúrense de que la información que figura
a continuación, así como las instrucciones que aparecen en la guía de seguridad (Código artículo:
354343) han sido leídas, entendidas y respetadas.
WARNUNG
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 354343) gelesen und verstanden wurden.
AVVISO
Prima di qualsiasi utilizzazione o intervento sull'attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza
(Codice articolo: 354343) siano state lette, comprese e rispettate.
AVISO
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações seguintes
assim como as instruções fornecidas no manual de segurança
(Código artigo: 354343).
VARNING
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 354343) innan du börjar använda verktyget.
WAARSCHUWING
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de navolgende
informatie evenals de geleverde veiligheidsinstructies
(Code artikel: 354343) gelezen, begrepen en in acht genomen zijn.

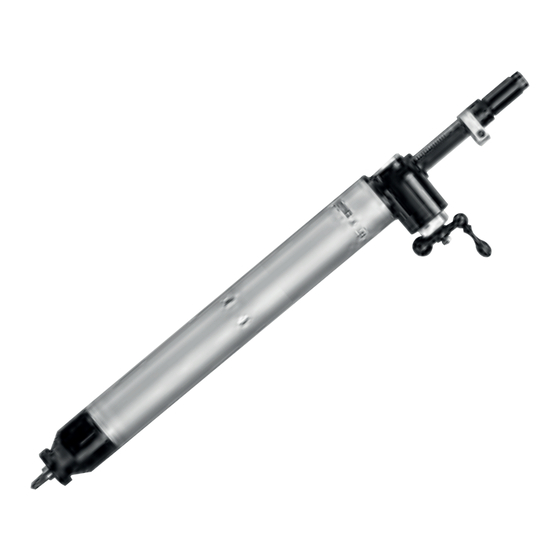

RFD/RFDT drills
WARNING
Part no
359893
Issue no 09
Date
07/2019
Page
1 / 36
