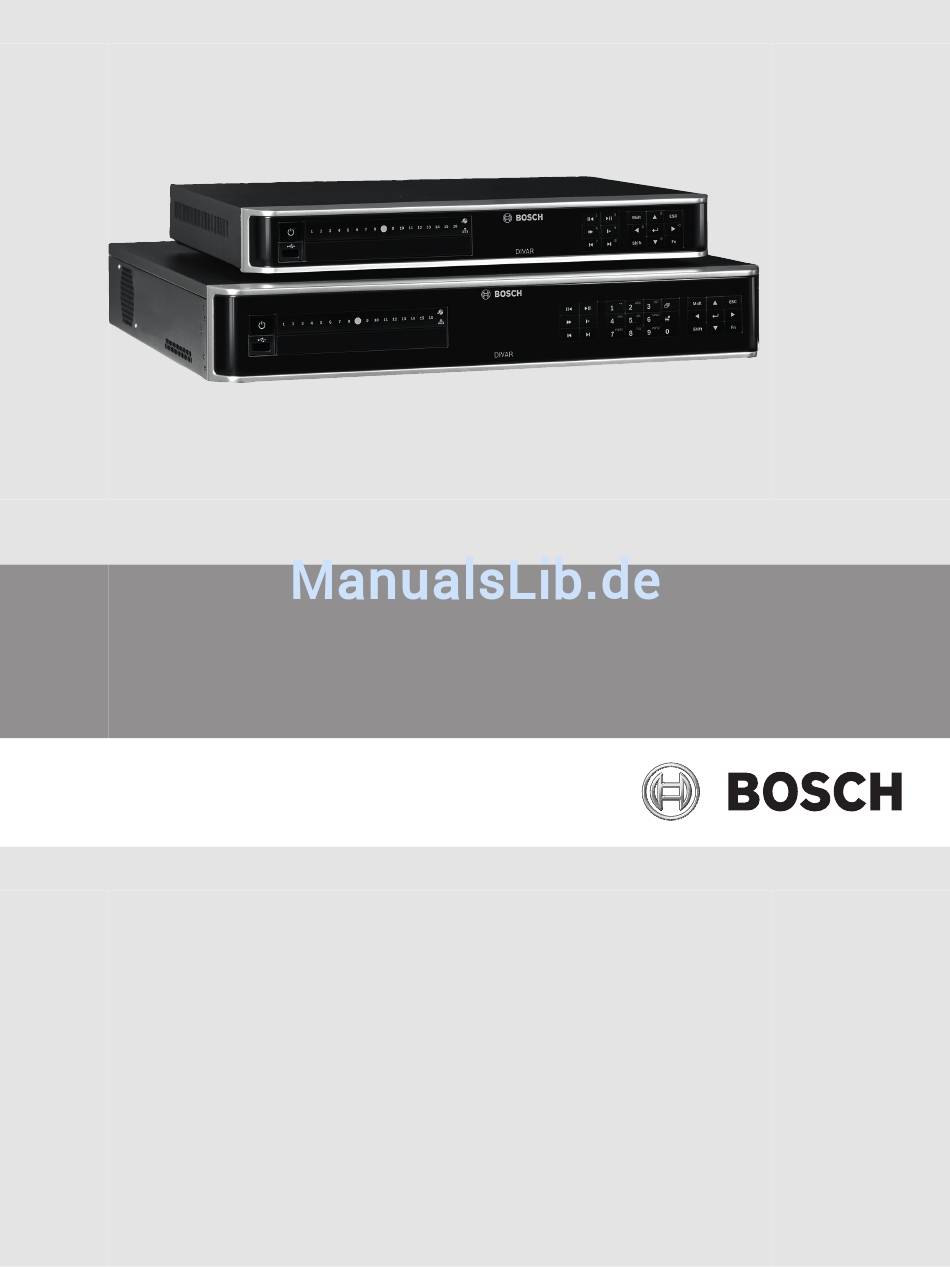

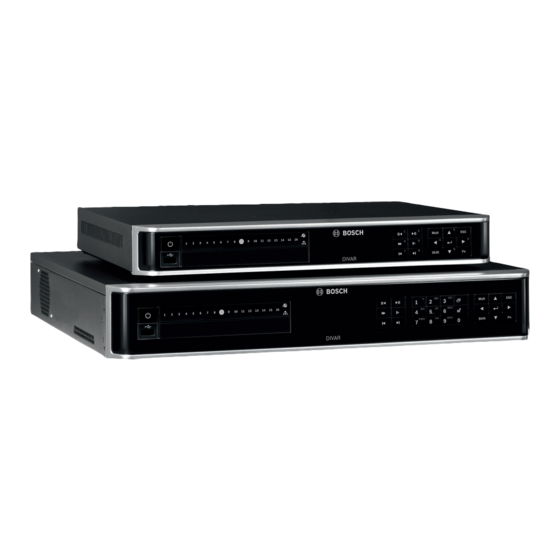

- Seite 1 DIVAR 2000 / DIVAR 3000 / DIVAR 5000 Network/Hybrid Video Recorder Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Planungsinformationen Auspacken Packungsinhalt Installation Herstellen von Verbindungen 5.1.1 Anschlüsse auf der Rückseite der DIVAR 2000/3000-Netzmodelle (ohne PoE) 5.1.2 Anschlüsse auf der Rückseite der DIVAR 2000-Netzmodelle (8 PoE) 5.1.3 Anschlüsse auf der Rückseite der DIVAR 2000/3000-Netzmodelle (16 PoE) 5.1.4 Anschlüsse auf der Rückseite der DIVAR 5000-Netzmodelle (ohne PoE) 5.1.5... -
Seite 4: Sicherheit
Umwelt oder zu Datenverlust führen kann. Wichtige Sicherheitshinweise Videoverlust: Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus fehlenden Videodaten entstehen. Um das Risiko von Datenverlust zu minimieren, wird der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. - Seite 5 DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 Belüftung: Sofern vorhanden, dienen Öffnungen im Gehäuse der Belüftung, um eine Überhitzung zu verhindern und einen verlässlichen Betrieb des Geräts sicherzustellen. Diese Öffnungen dürfen nicht blockiert oder verdeckt werden. Bauen Sie das Gerät nur dann in ein Gehäuse ein, wenn für angemessene Belüftung gesorgt ist oder die...
-
Seite 6: Fcc Und Ul
Vorschriften für elektrische Anlagen zu beachten. 17. Zubehör und Veränderungen: Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Jede Veränderung des Geräts, die nicht ausdrücklich von Bosch genehmigt wurde, führt zum Erlöschen der Gewährleistung oder, im Fall einer Autorisierungsvereinbarung, zum Erlöschen der Autorisierung zur Verwendung des Geräts. -
Seite 7: Kurzinformationen
Dieses Handbuch wurde sorgfältig zusammengestellt, und die in ihm enthaltenen Informationen wurden eingehend geprüft. Zum Zeitpunkt der Drucklegung war der Text korrekt. Der Inhalt kann jedoch ohne Ankündigung geändert werden. Bosch Security Systems haftet nicht für Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. -
Seite 8: Installation
Komponente Netzkabel (120 VAC US-Kabel, 230 VAC Euro-Kabel) Externer Netzadapter (nur für (nicht-PoE-fähige) Netzwerkmodelle vom Typ DIVAR 2000/3000 und Hybridmodelle vom Typ DIVAR 3000) Klemmensockel 19-Zoll Montageset mit Halterungen und Schrauben (nur für DIVAR 5000-Modelle) Festplatten-Montagesatz (einschließlich SATA-Kabel, Halterungen und Schrauben) -
Seite 9: Anschlüsse Auf Der Rückseite Der Divar 2000/3000-Netzmodelle (Ohne Poe)
5.1.1 Anschlüsse auf der Rückseite der DIVAR 2000/3000-Netzmodelle (ohne PoE) RJ45-Videoeingang für max. 32 IP-Kameras (max. 16 IP- Kameras für DIVAR 2000); die Verbindung erfolgt über einen externen Switch (optional mit DHCP-Konfiguration) RJ-45-Ethernet-Anschluss (10/100/1000Base-T gemäß IEEE802.3) 1 D-SUB (Monitorausgang) 1 HDMI (Monitorausgang) 4 Schraubanschlusseingänge, Leiterquerschnitt AWG 26‑16... - Seite 10 DIVAR 2000 / DIVAR 3000 / DIVAR de | Sicherheit 5000 2 Schraubanschlussausgänge, Leiterquerschnitt AWG 26‑16 (0,13 bis 1,5 mm) 1 RCA (Audioausgang) 1 RCA (Audioeingang) Schraubanschlussausgang DB9-Stecker, 9-poliger D-Typ Je ein USB 3.0-Anschluss für Maus oder USB-Speichergerät; ein USB 2.0-Anschluss auf der Gerätevorderseite...
-
Seite 11: Anschlüsse Auf Der Rückseite Der Divar 2000-Netzmodelle (8 Poe)
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 5.1.2 Anschlüsse auf der Rückseite der DIVAR 2000-Netzmodelle (8 PoE) Max. 8 RJ45-PoE-Ports (104,5 W; 25,5 W max. pro Port); die Verbindung erfolgt über eine DHCP-Konfiguration (maximal 16 IP-Kanäle) RJ-45-Ethernet-Anschluss (10/100/1000Base-T gemäß... -
Seite 12: Anschlüsse Auf Der Rückseite Der Divar 2000/3000-Netzmodelle (16 Poe)
| Sicherheit 5000 5.1.3 Anschlüsse auf der Rückseite der DIVAR 2000/3000-Netzmodelle (16 PoE) Max. 16 PoE-Ports (130 W; 25,5 W max. pro Port), die Verbindung erfolgt über eine DHCP-Konfiguration (max. 16 IP-Kameras für DIVAR 2000; max. 32 IP-Kameras für DIVAR 3000) RJ-45-Ethernet-Anschluss (10/100/1000Base-T gemäß... -
Seite 13: Anschlüsse Auf Der Rückseite Der Divar 5000-Netzmodelle (Ohne Poe)
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 5.1.4 Anschlüsse auf der Rückseite der DIVAR 5000-Netzmodelle (ohne PoE) RJ45 für den Anschluss von max. 32 IP-Kameras RJ-45-Ethernet-Anschluss (10/100/1000Base-T gemäß IEEE802.3) 1 D-SUB (Monitorausgang) 1 HDMI (Monitorausgang bei einer maximalen Auflösung von 1 HDMI (Ausgang für Spot-Monitor) -
Seite 14: Anschlüsse Auf Der Rückseite Der Divar 5000-Netzmodelle (16 Poe)
DIVAR 2000 / DIVAR 3000 / DIVAR de | Sicherheit 5000 5.1.5 Anschlüsse auf der Rückseite der DIVAR 5000-Netzmodelle (16 PoE) 16 RJ45-Ports (200 W; max. 25,5 W pro Port) zum Verbinden von max. 16 PoE-Kameras, wobei die Verbindung über eine DHCP-Konfiguration erfolgt (max. -
Seite 15: Anschlüsse Auf Der Rückseite Der Divar 3000-Hybridmodelle
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 5.1.6 Anschlüsse auf der Rückseite der DIVAR 3000-Hybridmodelle 16 BNC-Anschlüsse zum Verbinden von max. 16 Analogkameras Max. 16 über einen externen Switch verbundene IP- Kameras (sofern keine Analogkameras angeschlossen sind, können 16 zusätzliche IP-Kameras angeschlossen werden) -
Seite 16: Anschlüsse Auf Der Rückseite Der Divar 5000-Hybridmodelle
DIVAR 2000 / DIVAR 3000 / DIVAR de | Sicherheit 5000 5.1.7 Anschlüsse auf der Rückseite der DIVAR 5000-Hybridmodelle 16 BNC-Anschlüsse zum Verbinden von max. 16 Analogkameras Max. 16 über einen externen Switch verbundene IP- Kameras (sofern keine Analogkameras angeschlossen sind, können 16 zusätzliche IP-Kameras angeschlossen werden) -
Seite 17: Einschalten
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 Einschalten Bei Geräten mit externem Netzadapter Schalten Sie alle mit dem Gerät verbundenen Geräte ein. Verbinden Sie das DC-Netzkabel des Netzadapters mit dem 12 VDC-Anschluss am Gerät. Verbinden Sie das AC-Netzkabel mit dem Netzadapter. -
Seite 18: Anmeldung
DIVAR 2000 / DIVAR 3000 / DIVAR de | Sicherheit 5000 Hinweis! Klicken Sie auf <Abbrechen>, damit automatisch alle Werkseinstellungen installiert werden und der Startassistent beendet wird. Anmeldung Melden Sie sich beim Rekorder an, indem Sie Ihren Benutzernamen und das Passwort eingeben und auf <OK>... -
Seite 19: Funktion
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 – Um die Konfiguration der Kameraansicht zu ändern, wählen Sie im Schnellmenü die Ansicht 1, 4, 8, 9, 16 oder 32 aus. Wenn mehrere Kanäle angezeigt werden, doppelklicken Sie auf einen bestimmten Kanal, um diesen Kanal im Vollbildmodus anzuzeigen (durch erneutes Doppelklicken gelangen Sie wieder in die Mehrkanalansicht). -
Seite 20: Schnellmenü
DIVAR 2000 / DIVAR 3000 / DIVAR de | Sicherheit 5000 Zoom Zoomen Sie an einen bestimmten Bereich des aktuellen Kanals heran (wird auch in der Mehrkanalansicht unterstützt). Klicken Sie auf das Zoom-Symbol. Es ändert sich zu Wählen Sie bei gedrückter linker Maustaste einen Bildschirmbereich aus. -
Seite 21: Hauptmenü
DIVAR 2000 / DIVAR 3000 / DIVAR Sicherheit | de 5000 Hauptmenü So greifen Sie auf das Hauptmenü zu: – Verwenden Sie die Eingabetaste und die Richtungstasten auf der Gerätevorderseite oder der Fernbedienung. – Klicken Sie mit der rechten Maustaste, um das Schnellmenü aufzurufen, und wählen Sie Hauptmenü. -
Seite 22: Austausch Der Internen Batterie
Systemstart zurückgesetzt werden muss. Wenn ein Batteriewechsel erforderlich ist, wird eine entsprechende Protokollmeldung angezeigt (die Batterie sollte nur ersetzt werden, wenn dies erforderlich ist). Anweisungen zum Batterieaustausch erhalten Sie von Ihrem Bosch Service Center. Installieren der Festplatte Informationen finden Sie in der Kurzanleitung zur Installation. - Seite 24 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2016...
