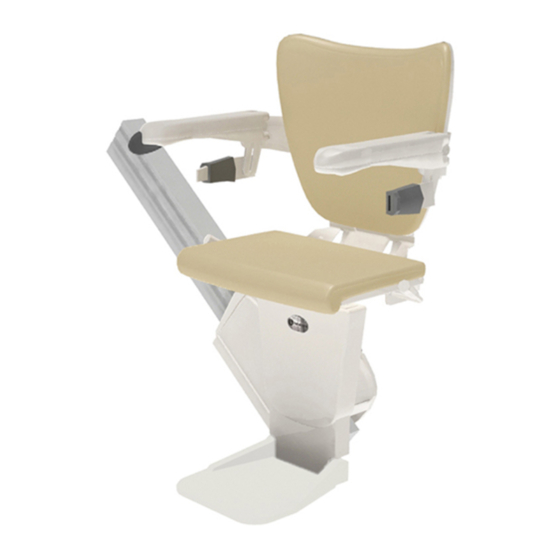

HANDICARE 1100
BENUTZERHANDBUCH
DE
Manueller Style Sitz
Automatische Style Sitz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Handicare 1100

Inhaltszusammenfassung für Handicare 1100

  • Seite 1 HANDICARE 1100 BENUTZERHANDBUCH Manueller Style Sitz Automatische Style Sitz...

  • Seite 2: Inhaltsverzeichnis

    INHALT BENUTZERHANDBUCH Wir freuen uns, dass Sie sich für einen Handicare Treppenlift entschieden haben. OPTIONS In diesem Handbuch für die Lifttype HANDICARE 1100 finden Sie eine WICHTIGE INFORMATIONEN Bedienungsanleitung für die Standard- ausführungen und optionale Erweiterungen. FEHLERSUCHE ANHÄNGE A. Erinnerungen B.
  • Seite 3 STYLE SITZ OPTIONEN Automatische Drehfunktion Automatische Fußstütze Die obenstehende Illustration zeigt die [1]Anzeige Elemente, mit denen Sie den STYLE Sitz [2]Joystick bedienen. Um den Sitzkomfort und die [3]Stopp-Taste Bedienungsfreundlichkeit zu erhöhen, [4]Sicherheitsgurt können Sie den STYLE Sitz um folgende [5]Schlüsselschalter Optionen erweitern: automatischer [6]Fußstütze Drehsitz, der automatische Fußstütze.
  • Seite 4 HERUNTERKLAPPEN Klappen Sie die Armlehnen und die Sitzfläche nach unten. PLATZ NEHMEN Nehmen Sie Platz auf dem Sitz BENUTZERHANDBUCH 3...

  • Seite 5: Fußstütze Herunterklappen

    FUßSTÜTZE HERUNTERKLAPPEN Klappen Sie die Fußstütze nach unten. Seite 11 > OPTION AUTOMATISCHE FUSSSTÜTZE FÜßE DARAUF STELLEN Stellen Sie Ihre Füße auf die Fußstütze. Achten Sie darauf, dass keiner Ihrer Füße über die Ränder der Fußstütze hinausragt. 4 BENUTZERHANDBUCH...

  • Seite 6: Sicherheit An Erster Stelle

    SICHERHEIT AN ERSTER STELLE CLICK! Legen Sie den Sicherheitsgurt an und klicken Sie diesen gut in der Halterung fest. Stecken Sie den Schlüssel in den Kontakt und drehen Sie diesen eine Vierteldrehung nach rechts. Prüfen Sie, ob der Sitz verriegelt ist. FAHRT Bewegen and halten Sie den Joystick in die gewünschte Richtung.
  • Seite 7 STOPP TASTE STOPP Im Notfall drücken Sie ein Mal die Stopp-Taste. Der Lift stoppt dann sofort. Um den Lift wieder in Gang zu setzen, drücken Sie die Stopp-Taste erneut. DREHFUNKTION CLICK! Der Lift stoppt automatisch am Schienenende. Sie können den Sitz nun von Hand drehen, damit Sie bequemer aufstehen und wieder Platz nehmen können.

  • Seite 8: Fußstütze Hochklappen

    FUßSTÜTZE HOCHKLAPPEN Klappen Sie die Fußstütze nach oben. Seite 11 > OPTION AUTOMATISCHE FUSSSTÜTZE SICHERHEITSGURT LÖSEN Lösen Sie den Sicherheitsgurt. BENUTZERHANDBUCH 7...

  • Seite 9: Aufstehen

    AUFSTEHEN Stehen Sie vom Sitz auf. HOCHKLAPPEN CLICK! Klappen Sie die Armlehnen und die Sitzfläche nach oben {A}. Drücken Sie den Hebel links oder rechts unter der Sitzfläche nach unten {B}. Drehen Sie den Sitz, bis Sie ein Klickgeräusch hören. Der Sitz befindet sich jetzt in der verriegelten Position. 8 BENUTZERHANDBUCH...
  • Seite 10 PARKEN Halten Sie die Taste auf der Fernbedienung gedrückt, bis der Lift ein Haltepunkt erreicht hat. Dort angekommen stoppt der Lift automatisch. BENUTZERHANDBUCH 9...

  • Seite 11: Options

    OPTIONS AUTOMATISCHE DREHFUNKTION seite 10 AUTOMATISCHE FUßSTÜTZE seite 11 AUTOMATISCHE DREHFUNKTION CLICK! Mit der Option AUTOMATISCHER DREHSITZ dreht sich der Sitz am Schienenende automatisch in Laufrichtung. Dazu halten Sie den Joystick nach oben gedrückt. 10 BENUTZERHANDBUCH...

  • Seite 12: Automatische Fußstütze

    AUTOMATISCHE FUßSTÜTZE Bedienen Sie den Schalter unter der Armlehne, um die AUTOMATISCHE FUßSTÜTZE hochzuklappen. BENUTZERHANDBUCH 11...

  • Seite 13: Wichtige Informationen

    WICHTIGE INFORMATIONEN Handicare 1100 28. März 2019 Fahreinheit Serienr.: Projekt: J. Hopman Datum: 12 BENUTZERHANDBUCH...

  • Seite 14: Technischer Support

    Treppenschräge >45 : max. 130 kg) auf dem Sitz sitzend zu befördern. Ehe Sie Ihren Handicare 1100 Treppenlift in Betrieb nehmen, lesen Sie bitte diese Anleitung sorgfältig durch, um sich mit der Bedienung Ihres Treppenlifts vertraut zu machen. Ihr Treppenlift wurde mit modernster Technologie und in Übereinstimmung mit den...

  • Seite 15: Wartung

    Etagenböden, Geländern, Sockeln usw., welche die Anlage tragen oder umgeben sollen, wurden durch den Kunden geprüft, der deren Tauglichkeit zugesichert hat und damit auch die diesbezügliche volle Verantwortung übernimmt. Weder Handicare noch seine autorisierten Vertragshändler sind für die Eignung der Gebäudeteile zur Verantwortung zu ziehen, welche die Anlage umgeben und tragen.

  • Seite 16: Garantie Und Haftung

    Hersteller in Übereinstimmung mit den örtlichen Bestimmungen autorisierten Vertragshändlern oder Monteuren/Servicetechnikern durchgeführt werden. Die an der Wand montierten Fernbedienungen arbeiten auf Basis von Funkfrequenzen. Handicare übernimmt keine Haftung für Systemausfälle im unwahrscheinlichen Fall von Störungen durch Signale von außerhalb dieses Treppenlifts. BENUTZERHANDBUCH 15...

  • Seite 17: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN 100-240 V ~ Geschwindigkeit Stromspannung 0,15 m/s (max.) Frequenz 50/60 Hz Umgebungstemperatur 0 - 40 °C Stromstärke 1.0 A Relative Luftfeuchtigkeit 20 - 80 % Leistung 0-36 Watt Kapazität 10 Fahrten je 24 Stunden Sicherungen 20 A Max.betriebslast ( 140 kg Geräuschentwicklung 56 dB neigung 30...

  • Seite 18: Fehlersuche

    FEHLERSUCHE DIAGNOSEANZEIGE seite 17 SCHL SSEL Ü seite 18 NOT HALT seite 18 ARMLEHNE seite 19 SITZ VERRIEGELUNG seite 19 BATTERIEN seite 20 STROMVERSORGUNG seite 20 HINDERNIS seite 21 BATTERIESPANNUNG seite 21 DIAGNOSEANZEIGE Der Treppenlift ist mit einer Diagnoseanzeige ausgestattet, auf der ein Code zur Fehler-diagnose angezeigt wird.
  • Seite 19 SCHL SSEL Ü U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine “0”. Ursache: Der Schlüsselschalter steht in der AUS-Position. Lösung: Drehen Sie den Schlüsselschalter eine Vierteldrehung nach rechts. STOPP TASTE U R S A C H E S U N G...

  • Seite 20: Sitzverriegelung

    SITZ VERRIEGELUNG CLICK! U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine “-”. Ursache: Der Sitz ist nicht verriegelt und in gedrehter Position. Lösung: Drehen Sie den Sitz mithilfe des Hebels links oder rechts unter der Sitzfläche.

  • Seite 21: Stromversorgung

    BATTERIEN RED light U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung, und die LED-Anzeige auf der Fernbedienung blinkt rot bei Bedienung. Ursache: Die Batterien der Fernbedienung sind leer. Lösung: Tauschen Sie die Batterien der Fernbedienung aus.

  • Seite 22: Batteriespannung

    HINDERNIS U R S A C H E S U N G Ö Problem: Der Lift bewegt sich nur in einer Richtung und auf dem Display erscheint eine “4/6”. Ursache: Es befindet sich ein Hindernis zwischen dem Lift und der Treppe. Lösung: Bewegen Sie den Lift in anderer Richtung{A}, und entfernen Sie das Hindernis{B}.

  • Seite 23: Notbedienung

    ANHANG ERINNERUNGEN seite 22 NOTBEDIENUNG seite 23 DIAGNOSECODES seite 24 ERINNERUNGEN [[A]Reinigen Sie die Schiene regelmäßig mit einem Staubsauger mit einer weichen Bürste. [B]Jeglicher Schmutz auf der Schiene kann ganz einfach mit einem leicht feuchten Tuch entfernt werden. Verwenden Sie zum Reinigen der Schiene keinesfalls Reinigungsmittel. [C]Reinigen Sie den Treppenlift regelmäßig mit einem feuchten Tuch.
  • Seite 24 NOTBEDIENUNG > SITZ CLICK! [B.1]Falls die automatische Drehfunktion nicht funktioniert, kann der Sitz manuell gedreht werden. Dies ist ausschließlich für Notfälle vorgesehen. [B.2]Drücken Sie den Auslöseknopf. [B.3]Drehen Sie den Sitz manuell. [B.4]Der Sitz muss in seine Startposition zurückbewegt werden, ehe Sie den Lift wieder in Betrieb nehmen. 23 BENUTZERHANDBUCH...
  • Seite 25 DIAGNOSECODES Wenn die erwähnte Aktion nicht hilft, rufen Sie Handicare. Anzeige Aktion Schreiben Sie den Anzeige Aktion Diagnosecode ab, wenn Sie Handicare um Hilfe CLICK! rufen. Lädt, aber der Lift bewegt Stuhl in der Schwenkposition sich nicht. S T Ö R U N G S T Ö...
  • Seite 26 Anzeige Aktion Anzeige Aktion Anzeige Aktion 30 min. Niedrige Batteriespannung Joystick aktiviert: Joystick aktiviert: - der Lift fährt nach oben - der Lift fährt nach unten S T Ö R U N G Anzeige Aktion Anzeige Aktion Anzeige Aktion Das Netzstrom-Relais hat Motorprobleme Speicherproblem auf der [ L0=n, L1=n, L2=n, L3=n, L4=n ]...
  • Seite 27 Anzeige Aktion Anzeige Aktion Anzeige Aktion Hardware defekt Joystick aktiviert: Joystick aktiviert: [ Y0, YF, YI, Yr, Yb, YbF ] - oben rotieren - unten rotieren STÖRUNG BENUTZERHANDBUCH 26...
  • Seite 28 Handicare Monte-escaliers 4 Rue des Piverts ZAC de l’ Aunaie 91610 Ballancourt-sur-Essonne France Tel: +33 (0) 1 69 46 86 10 Fax: +33 (0) 1 69 46 86 19 monte-escaliers@handicare.fr Handicare GmbH Hausberger Straße 16 32457 Porta Westfalica Deutschland Tel: +49 (0) 571 973398-55 Fax: +49 (0) 571 973398-56 data@handicare.com...
