5.3 Beispiele für die Sensormontage
Die Art der Sensormontage ist abhängig von der Applikation und von der Bauform des Sen-
sors. Die folgenden Abschnitte zeigen beispielhaft verschiedene Möglichkeiten.

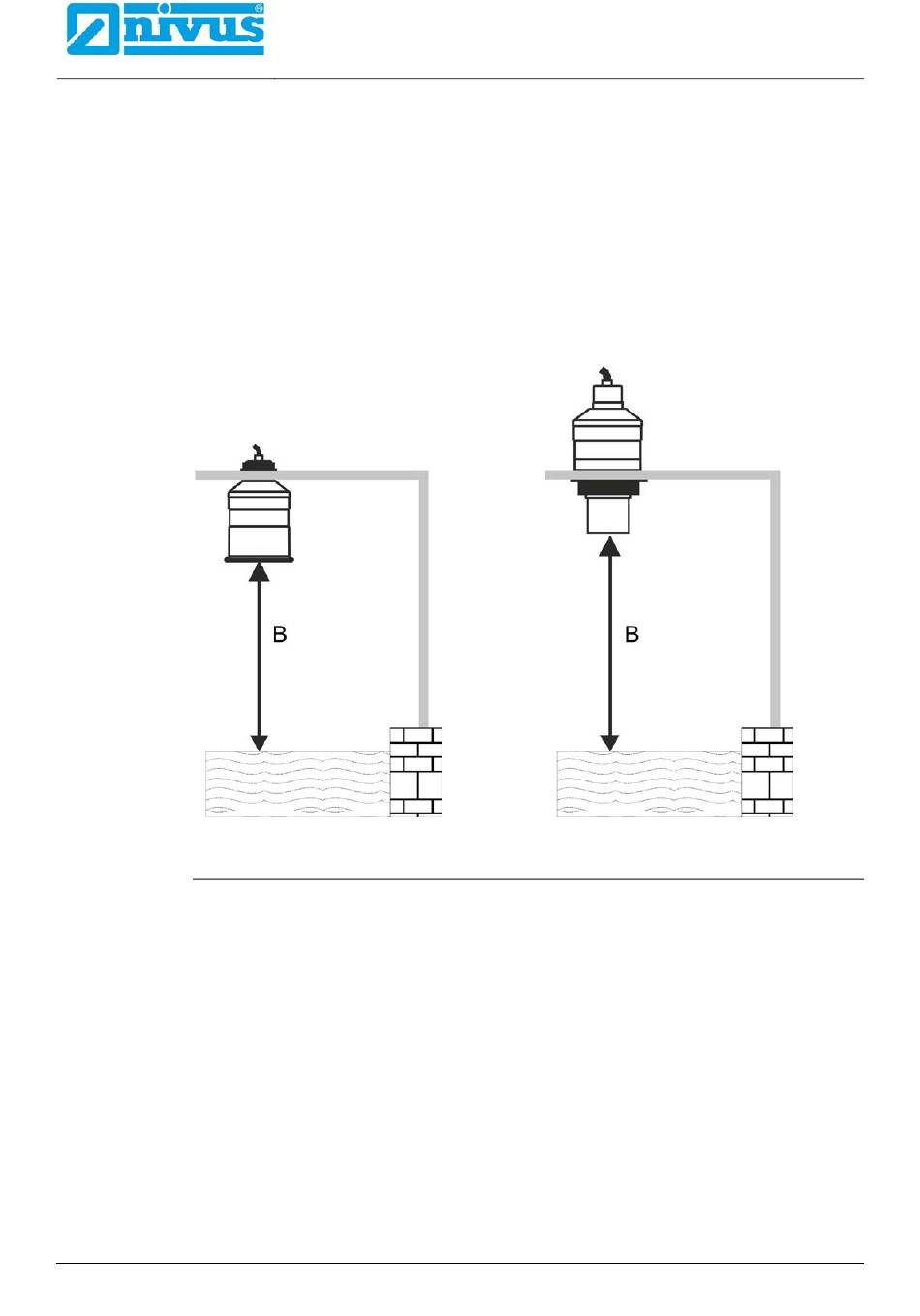

Sensormontage mit Halterung
•
Montage über kabelseitiges 1" NPT Gewinde
B = Blockdistanz
Abb. 5-1
Sensormontage mit Flansch
•
Seite 32
Sensoren der i-Serie und Software HART PC
Sensor in eine Halterung, die an die Applikation angepasst ist, einsetzen und ent-
weder über das kabelseitige 1" NPT Gewinde oder das 1½" bzw. 2" Frontgewinde
(modellabhängig) sichern (siehe
Sensormontage mithilfe einer Halterung
Sensor in einen Flansch einschrauben und entweder über das kabelseitige 1" NPT
Gewinde oder das 1½" bzw. 2" Frontgewinde (modellabhängig) sichern.
Nach Möglichkeit einen Flansch aus synthetischem Material wie z. B. PVC verwen-
den. Wenn Sein einen Metallflansch verwenden, dann setzen Sie eine passende
Dichtung an der Kontaktstelle zwischen Flansch und Becken ein.
Sensoren der i-Serie und Software HART PC - Rev. 02 / 01.10.2019
Betriebsanleitung
Abb.
5-1).
Montage über optionales Frontgewinde
B = Blockdistanz
