- Seite 1 CS540A ™ Schnurloses Headset-System Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Contents Willkommen 3 Lieferumfang 4 Grundlagen zu Basisstation und Headset 5 Zubehör 6 Anpassen des Headsets 7 Ändern der Headset-Konfiguration 7 Linker Ohrbügel 7 Kopfbügel 8 Positionierung des Headsets 9 Anschluss Ihres Festnetztelefons 10 Netzanschluss 10 Aufladen des Headsets 10 Anschluss und Konfiguration Ihres Festnetztelefons 11 Festnetztelefon (Standard) 11 Prüfen der Konfiguration und Tätigen eines Testanrufs 12... -
Seite 3: Willkommen
Willkommen Vielen Dank, dass Sie sich für den Kauf eines Plantronics-Produkts entschieden haben. Diese Anleitung enthält Hinweise zur Installation und zum Gebrauch des schnurlosen Headset-Systems CS540A. Die Broschüre Wichtige Sicherheitshinweise enthält wichtige Sicherheitsinformationen, die Sie vor der Installation oder Verwendung des Produkts beachten sollten. -
Seite 4: Lieferumfang
Lieferumfang Headset mit vorinstalliertem Akku, Ohrstöpsel* und Ohrbügel* Stromquelle Trageanleitungskarte* Kopfbügel Ohrstöpsel und Ohrbügel in anderen Größen* Telefonschnittstellenkabel Netzteil *Nicht für alle Artikelversionen verfügbar... -
Seite 5: Grundlagen Zu Basisstation Und Headset

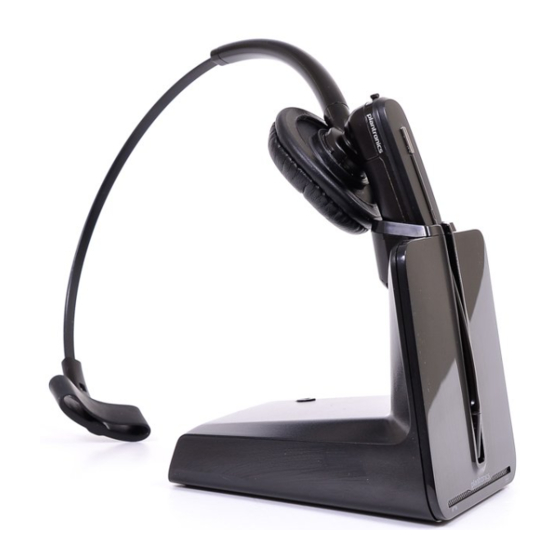

Grundlagen zu Basisstation und Headset Basisstation-Überblick VORDERSEITE RÜCKSEITE UNTERSEITE Anrufs-/Stummschaltungs-LED Ein-Status-/Anmelde-LED Lade-LED Anmeldetaste Schmalband-/Breitband-Audio-Umschalter Stromanschlussbuchse Telefonhörer-Lifter/EHS-Kabelanschlussbuchse Telefonschnittstellenkabelbuchse Schalter für die automatische Anrufannahme Hörlautstärkeregler* Sprechlautstärkeregler* Konfigurationsschalter* *Für Installationseinstellungen Headset-Überblick Ohrbügel Ohrstöpsel Lautstärke-/Stummschaltungstaste Gesprächstaste Akkufach-Abdeckung Headset-LED Mikrofon... -
Seite 6: Zubehör
Zubehör Hinter-Kopf-Bügel Äußerst leichte und bequeme Tragealternative. Zubehör-Set mit Ohrbügeln, Ohrstöpseln und Schaumstoffüberzügen Electronic Hook Switch-Kabel (EHS) Hebt den Telefonhörer Ihres Festnetztelefons elektro- nisch ab. Ermöglicht die Gesprächsannahme/-beendigung mit Ihrem Headset. HL10™-Telefonhörer-Lifter Hebt den Telefonhörer automatisch ab und legt ihn wieder in die Festnetzstation. -
Seite 7: Anpassen Des Headsets
Anpassen des Headsets Ihr Headset wird in der Tragevariante für das rechte Ohr sowie einem vorinstallierten kleinen Ohrstöpsel und einem mittelgroßen Ohrbügel geliefert. Sie können Ihr Headset auch für das linke Ohr konfigurieren, Ohrstöpsel und Ohrbügel in einer anderen Größe oder den Kopfbügel anbringen. Ändern der Headset-Konfiguration Ziehen Sie den Ohrstöpsel vorsichtig vom Headset. -
Seite 8: Kopfbügel
Kopfbügel Das Headset kann links oder rechts getragen werden. HINWEIS Entfernen Sie vor Installation des Kopfbügels den Ohrstöpsel und den Ohrbügel vom Headset. Richten Sie den Kopfbügel so aus, dass das Headset wie abgebildet angebracht werden kann und bringen Sie den Kopfbügel am Headset an. Drehen Sie das Headset nach oben. -
Seite 9: Positionierung Des Headsets
Positionierung des Headsets Wenn Sie das Headset aufsetzen, muss sich das Mikrofon so nahe wie möglich an Ihrer Wange befinden, ohne diese zu berühren. Sie können die Position des Headsets optimieren, indem Sie die verstellbaren Ohrkissen und dadurch das Mikrofon anpassen. Setzen Sie das Headset auf und schieben Sie es hinter Ihr Ohr. -
Seite 10: Anschluss Ihres Festnetztelefons
Anschluss Ihres Festnetztelefons In diesem Abschnitt wird beschrieben, wie Sie die Basisstation mit Ihrem Festnetztelefon verbinden. Netzanschluss Stecken Sie ein Ende des Netzteils in die Stromanschlussbuchse auf der Rückseite der Basisstation und das andere Ende in eine Steckdose. Die Netz-LED leuchtet weiß. Aufladen des Headsets Setzen Sie das Headset in die Ladestation ein. -
Seite 11: Anschluss Und Konfiguration Ihres Festnetztelefons
Anschluss und Konfiguration Ihres Festnetztelefons Für den Anschluss des CS540A an Ihr Festnetztelefon gibt es drei Einstellungsoptionen. Wählen Sie eine der folgenden Optionen aus und fahren Sie fort. • Festnetztelefon (Standard) • Festnetztelefon + HL10-Telefonhörer-Lifter (getrennt erhältlich) • Festnetztelefon + EHS Kabel (getrennt erhältlich) HINWEIS Wenn Sie ein Standard-Festnetztelefon oder ein Festnetztelefon mit HL10-Telefonhörer-... -
Seite 12: Prüfen Der Konfiguration Und Tätigen Eines Testanrufs
Prüfen der Konfiguration und Tätigen eines Testanrufs Falls Ihr Festnetztelefon über eine Lautstärkeregelung verfügt, stellen Sie diese auf eine mittlere Lautstärke ein. Prüfen Sie unten an Ihrer Basisstation, ob die Standardeinstellungen korrekt sind. Stellen Sie außerdem die Lautstärke Ihres Festnetztelefons ein. Hörlautstärkeregler ( ) = 2 und Sprechlautstärkeregler ( ) = 2... -
Seite 13: Festnetztelefon + Hl10-Telefonhörer-Lifter (Getrennt Erhältlich)
Festnetztelefon + HL10-Telefonhörer-Lifter (getrennt erhältlich) HINWEIS Befolgen Sie erst die Schritte oben für das Festnetztelefon (Standard). Drücken Sie das Stromkabel des Telefonhörer-Lifters vorsichtig in die Buchse des Telefonhörer-Lifters. VERWENDUNG Schieben Sie, während Sie Ihr Headset tragen, den Arm des Telefonhörer-Lifters unter den Telefonhörer, bis die Lifter-Basis das Telefon seitlich berührt. -
Seite 14: Kein Freizeichen
Kein Freizeichen Falls Sie kein Freizeichen hören, bringen Sie den Höhenschalter des Telefonhörer-Lifters in die nächst höhere Position. Wiederholen Sie die Schritte 2 bis 5 oben falls nötig, bis Sie ein Freizeichen hören. Sobald Sie ein Freizeichen hören, befestigen Sie den Telefonhörer-Lifter wie in den Schritten 6 bis 8 beschrieben. -
Seite 15: Festnetztelefon + Ehs-Kabel
Nur bei Nortel-Telefonen Festnetztelefon + EHS-Kabel Stecken Sie ein Ende des EHS-Kabels in die Basisstation und das andere in das Festnetztelefon ein, wie in der „Kurzanleitung – EHS-Adapter“ beschrieben. HINWEIS Weitere Informationen zur Installation finden Sie in der EHS, die mit Kurzanleitung –... -
Seite 16: Positionieren Der Basisstation
Positionieren der Basisstation Der empfohlene Mindestabstand zwischen Festnetztelefon und Basisstation beträgt ca. 15 cm. Der empfohlene Mindestabstand zwischen Basisstation und Computer beträgt ca. 30 cm. Eine falsche Positionierung kann zu Störgeräuschen und Interferenzen führen. 3 0 c... -
Seite 17: Ihr Headset
Lautstärke ein. Weitere Informationen zu Headsets und zum Schutz des Gehörs finden Sie unter: www.plantronics.de/healthandsafety. Sprechzeit Das vollständig aufgeladene CS540A bietet bis zu 7 Stunden Sprechzeit. Die Sprechzeit ist kürzer, wenn das Gerät im Breitbandmodus betrieben oder das Headset durchgängig in großer Entfernung von der Basisstation benutzt wird. -
Seite 18: Akku
Akku Dieses Produkt verfügt über einen austauschbaren Akku. Stellen Sie sicher, dass Ersatzakkus den hohen Qualitätsstandards von Plantronics entsprechen und optimale Leistung bieten. Verwenden Sie deshalb nur Ersatzakkus von Plantronics. Warnung bei niedrigem Akkustand Wenn Sie gerade telefonieren und der Headset-Akku fast leer ist, weist ein sich alle 15 Sekunden wiederholender tiefer Ton auf einen niedrigen Akkustand hin. -
Seite 19: Anpassen Der Headset-Lautstärke
Anpassen der Headset-Lautstärke Nehmen Sie eine Feinabstimmung der Headset-Lautstärke vor, indem Sie die Lautstärketaste zur Erhöhung der Lautstärke nach oben bzw. Verringerung der Lautstärke nach unten drücken, wenn Sie das Headset rechts tragen. Wenn Sie das Headset links tragen, machen Sie es umgekehrt: Drücken Sie die Lautstärketaste nach unten, um die Lautstärke zu erhöhen und nach oben, um sie zu verringern. -
Seite 20: Ihre Basisstation
Ihre Basisstation Telefon-Taste an der Basisstation und Schalter 1 Anmeldetaste Das zusammen mit der Basisstation gelieferte Headset ist bei der Basisstation angemeldet (mit dieser verbunden). Wenn Sie jedoch ein neues Headset verwenden möchten oder die Anmeldung Ihres aktuellen Headsets erneut vornehmen müssen, können die beiden Geräte mithilfe der beiden folgenden Methoden miteinander verbunden werden. -
Seite 21: Schmalband-/Breitband-Audio-Umschalter
2 Schmalband-/Breitband-Audio-Umschalter Das CS540A verfügt über Breitband-Klangqualität, die Stimmen und Ton einen klaren, natürlichen Klang verleiht. Falls Ihr Festnetztelefon über eine Breitband-Klangqualität verfügt, stellen Sie den Schmalband-/Breitband-Audio-Umschalter auf gelb für Breitband. HINWEIS: Die Sprechzeit ist kürzer, wenn das Gerät im Breitbandmodus betrieben wird. -
Seite 22: Tägliche Benutzung
Tägliche Benutzung Tätigen eines ausgehenden Anrufs Drücken Sie beim Tragen Ihres Headsets die Gesprächstaste am Headset. Nehmen Sie den Telefonhörer ab. Es ist ein Freizeichen zu hören. HINWEIS Dieser Schritt erfolgt automatisch, wenn Sie einen Telefonhörer-Lifter oder ein EHS-Kabel verwenden. Weiteres Zubehör finden Sie unter plantronics.com/accessories. -
Seite 23: Fehlerbehebung
Fehlerbehebung Headset- Mein Headset ist nicht Wenn Sie das Headset aufsetzen, muss sich das Mikrofon so nahe wie möglich an stabil. Ihrer Wange befinden, ohne diese zu berühren. Sie können die Position des Headsets optimieren, indem Sie die verstellbaren Ohrkissen und dadurch das Mikrofon anpassen. -
Seite 24: Benötigen Sie Weitere Hilfe
2132 LR Hoofddorp Niederlande © 2013 Plantronics Inc. Alle Rechte vorbehalten. Der Name Plantronics, das Logo, CS540A und HL10 sind Marken oder eingetragene Marken von Plantronics, Inc. Alle anderen Markennamen sind Eigentum ihrer jeweiligen Besitzer. Patente US D635.548; D635.962; EM 001792276-0002; 001792276-0003; Patente angemeldet...
