Silverline 643115 Bedienungsanleitung

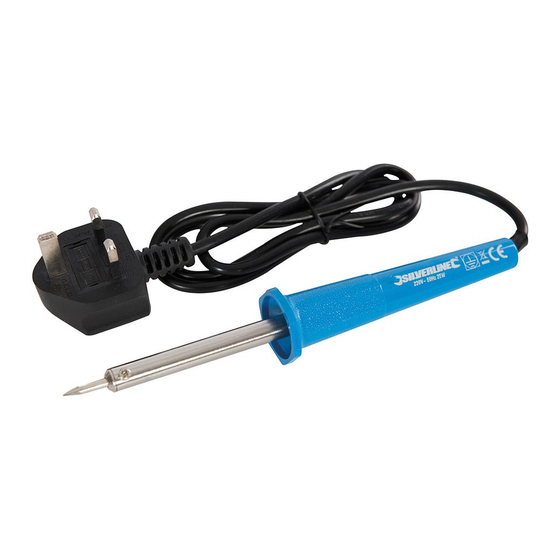

Soldering Iron 25W UK
FR Fer à souder 25 W
DE Lötkolben, 25 W
ES Soldador 25 W
IT Saldatore 25 W
NL Soldeerbout, 25 W
PL Lutownica grzałkowa 25 W
GB
Specification

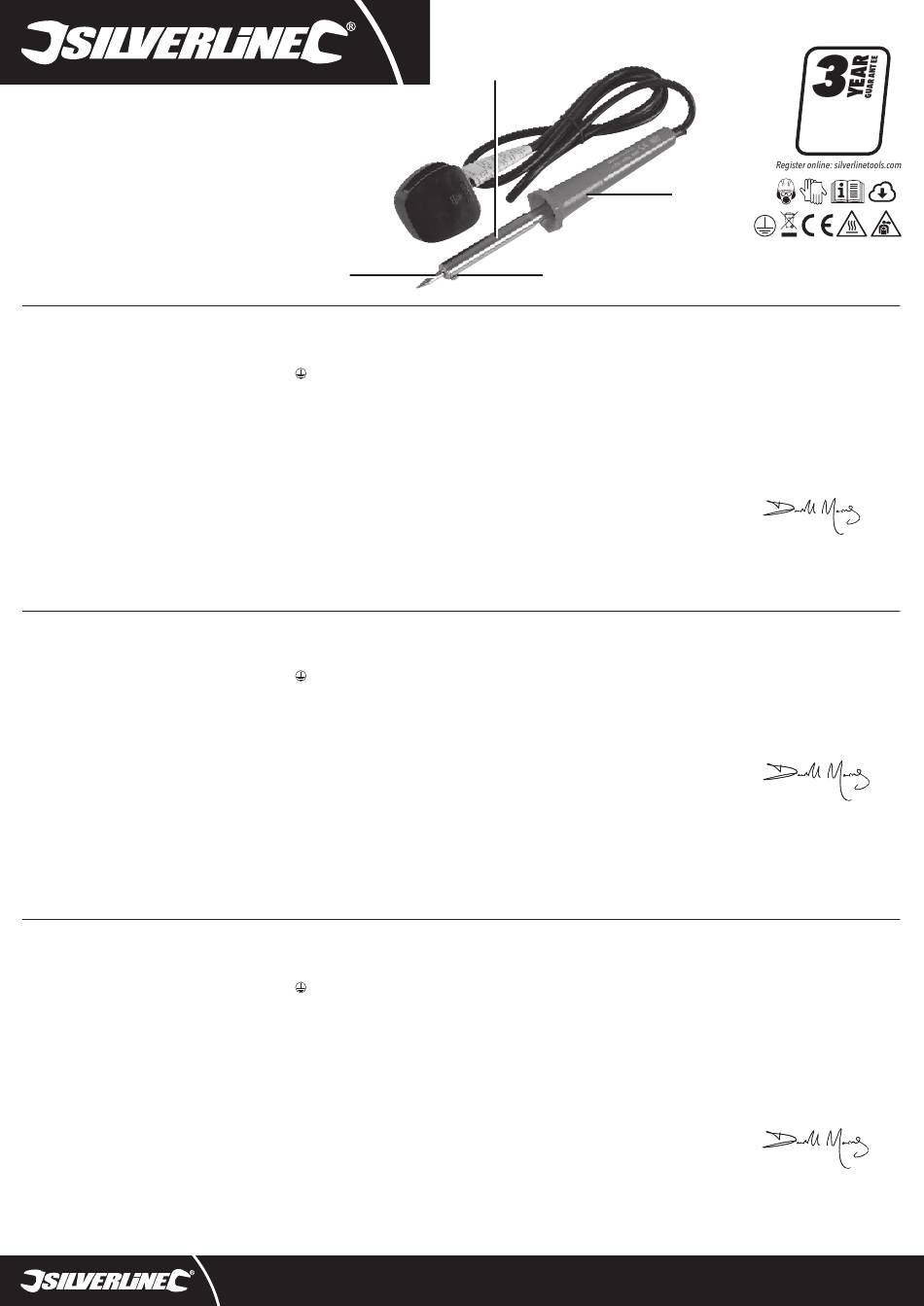

Familiarisation
Voltage: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230V~, 50Hz
1. Loop
2. Loop Securing Bolt Power: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25W
3. Pulley Rim Temperature: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350-420°C
Protection Class: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Pulley
As part of our ongoing product development, specifications of Silverline products may alter without notice.
Soldering Iron Safety
WARNING: Do not hang the soldering iron vertically during use. This will cause heat to rise, which could
make the handle too hot to touch and in extreme circumstances soften or melt the handle. Allowing the iron
to hang down will also place additional strain on the power cable mounting.
WARNING: Only use soldering iron stands suitable for the wattage of your soldering iron. Do not use high
wattage irons with light small soldering iron stands.
IMPORTANT: Use soldering irons safely. Use promptly when the soldering iron has reached the required
temperature and switch off immediately after use.
• Soldering tools become extremely hot during use. Do not touch any part of the tool other than the
handle. DO NOT leave a hot soldering iron unattended. (Risk of handle becoming too hot to touch if
powered but not used for an extended period).
• Switch off and allow the tool to cool completely before attempting to change any fittings
• Keeping the soldering iron tip raised when hot between uses can help reduce transfer of heat to the
handle
• Heat may be conducted to hidden areas or materials near to the work area. Ensure that there are no
flammable materials in the vicinity of the work area
• Residual heat may cause waste material to ignite, even after the tool has been disconnected from the
power supply
• Never use these tools near any kind of fuel tank or gas cylinder
FR
Se familiariser Caractéristiques techniques
avec le produit
Tension : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V~, 50 Hz
Puissance : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 W
1. Panne du fer à souder
Température : . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350-420 °C
2. Elément chauffant
Classe de protection : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Poignée
4. Vis de blocage
Dans le cadre de l'évolution continue de nos produits, les caractéristiques techniques des produits Silverline
peuvent être modifiées sans notification préalable.
Consignes de sécurité relatives à la soudure
ATTENTION : Ne pas suspendre le fer à souder verticalement pendant l'utilisation. Ceci fera monter la
chaleur, ce qui pourrait rendre la poignée trop chaude pour toucher ou en cas extrêmes ramollir ou fondre
la poignée. Si vous laissez pendre le fer à souder, ceci mettra également plus de pression sur le câble
d'alimentation.
ATTENTION : N'utiliser que des supports adaptés à la puissance de votre fer à souder. Ne pas utiliser des fers
à souder à haute puissance avec de petits supports légers.
ATTENTION : Utiliser ce fer à souder de manière sure. S'en servir promptement lorsqu'il a atteint la
température requise et l'éteindre immédiatement lorsque vous avez fini de vous en servir.
• Certaines parties de cet appareil atteindront des températures très élevées pendant l'utilisation. Prenez
soin de ne toucher aucune partie de l'appareil autre que la poignée au moment de souder. NE PAS
laisser un fer à souder chaud sans surveillance (il y'a un risque que la poignée devienne trop chaude
pour la manipuler si le fer à souder est allumé mais non utilisé pendant de longues périodes).
• Eteignez toujours cet appareil et laissez-le refroidir complètement avant toute manipulation et tout
changement d'accessoire. Si vous gardez la pointe du fer à souder levée lorsqu'elle est chaude entre
usages ceci peut réduire le transfert de chaleur vers la poignée.
• La chaleur peut se propager à des parties cachées ou à des objets et matériaux se trouvant à proximité de
la zone de travail. Assurez-vous qu'il ne se trouve aucun matériau inflammable dans la zone de travail.
• La chaleur résiduelle peut entraîner la combustion des déchets de soudage, y compris après avoir
débranché cet appareil de l'alimentation secteur.
DE
Produktübersicht Technische Daten
1. Lötkolbenspitze Spannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230V~, 50Hz
2. Heizelement Leistung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25W
3. Griff Temperatur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350-420°C
4. Feststellschraube Temperatur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von
Silverline-Produkten ohne vorherige Ankündigung ändern.
Sicherheitshinweise für elektrische Lötkolben
WARNUNG! Lassen Sie den Lötkolben während der Benutzung niemals vertikal hängen. Dies führt zum
Aufsteigen von Hitze, und der Griff wird extrem heiß und könnte in Extremfällen sogar schmelzen. Ein
Aufhängen des Lötkolbens kann außerdem das Netzkabel beschädigen.
WARNUNG! Verwenden Sie nur Lötkolbenablagen, die für die Leistung dieses Lötkolbens geeignet sind.
Verwenden Sie keine Hochleistungslötkolben mit kleinen leichten Lötständern.
WICHTIG: Seien Sie bei der Verwendung von Lötkolben stets vorsichtig. Verwenden Sie es sofort, wenn die
Betriebstemperatur erreicht ist, und schalten Sie das Gerät nach der
Verwendung sofort aus.
• Lötwerkzeuge werden während des Gebrauchs sehr heiß. Berühren Sie außer dem Griff während des
Gebrauchs keine Geräteteile. Lassen Sie einen eingeschalteten Lötkolben NIEMALS unbeaufsichtigt (es
besteht das Risiko, dass der Griff zu heiß wird um ihn zu berühren, wenn das Gerät eingeschaltet ist und
für längere Zeit nicht verwendet wird).
• Das Gerät vor der Handhabung oder dem Austausch von Zubehörteilen immer abschalten und völlig
abkühlen lassen.
• Bei Benutzungspausen das eingeschaltete Gerät mit der Spitze nach oben weisend ablegen. Dies
reduziert die Wärmemenge, die auf den Griff übertragen wird.
• Wärme kann in versteckte Bereiche oder an Materialien nahe dem Arbeitsbereich geleitet werden. Sorgen Sie
dafür, dass sich keine entzündbaren Materialien in der Nähe des Arbeitsbereichs befinden.
• Restwärme kann zum Entzünden von Abfallstoffen führen. Das gilt auch dann, wenn das Gerät bereits
von der Stromzufuhr getrennt wurde.
2
1
• Soldering with certain materials may result in toxic fumes. Always allow adequate ventilation. Do not
use in confined spaces
• Some types of solder may contain high proportions of lead. Molten lead emits toxic fumes: always wear
good-quality appropriate breathing protection
• Lead fumes are especially toxic to children, pregnant women and people with high blood pressure.
People at high risk should not be allowed near to the work area
• Basic soldering irons have limited or no thermal regulation. When soldering sensitive electronic
components, use a temperature-controlled soldering iron to prevent damage and provide a safer, more
regulated lower temperature
• Always dispose of waste material responsibly
Operating Instructions
Note: The soldering iron tip may emit smoke for a short while on first use. This is normal; it is the protective
coating being burnt off of the element. It is advisable to do this in a well ventilated area before regular use.
• Check that the Soldering Tip (1) is securely fitted before switching on. The soldering tip should be
pushed into the Heating Element (2) and secured by tightening the Locking Screw (4)
• Do not allow the heating element or soldering tip to rest on any surface that may be damaged by heat
• To operate, connect to mains power supply and allow to reach operating temperature
• Hold the Soldering Tip against the wire or component to be soldered. Once hot, add solder to the joint
then remove soldering iron
Tip Replacement
WARNING: Always disconnect tool from power supply and allow to cool fully before attempting to adjust
or replace any part.
• Slacken the Locking Screw (4) and withdraw the Soldering Tip (1)
• Push the replacement soldering tip into the Heating Element (2) and retighten the Locking Screw
Cleaning
• Disconnect from the mains supply before cleaning
• Always clean dust and particles away. Do not allow waste to collect on any part of the tool
• N'utilisez jamais cet outil à proximité d'un réservoir de carburant ou d'une bonbonne de gaz
• Certains matériaux de soudage peuvent émettre des vapeurs toxiques. Assurez toujours une ventilation
adéquate. N'utilisez jamais l'appareil dans un espace clos.
• Certains types de fils à souder peuvent contenir des proportions élevées de plomb. Le plomb fondu est
source de vapeurs toxiques ; portez toujours une protection respiratoire de bonne qualité.
• Les émanations de plomb sont toxiques surtout pour les enfants, les femmes enceintes et les personnes
ayant de la tension. Eloignez les personnes à haut risque de la proximité de la zone de travail.
• Les fers à souder de base ont un contrôle thermique limité ou inexistant. Lorsque vous soudez des
composants électriques complexes, utiliser un fer à souder avec contrôle thermique pour éviter les
dommages et fournir une température plus contrôlée et plus sure.
• Débarrassez-vous toujours des déchets de soudure de manière responsable.
• Si vous doutez de la manière sûre et correcte d'utiliser cet appareil, ne l'utilisez pas.
• Portez toujours une protection respiratoire de bonne qualité lors de l'utilisation de cet appareil.
Instructions de d'utilisation
Remarque: Lors de la première utilisation de votre fer à souder, il se peut qu'une fumée se dégage de la
panne de fer pendant un court instant. Il s'agit d'une réaction normale due à la combustion du revêtement
protecteur. Il est recommandé d'utiliser le fer à souder dans un espace bien ventilé notamment au cours
des premières utilisations.
• Vérifiez que la panne (1) soit solidement fixée avant de brancher le fer à souder. Cette panne doit être
enfoncée dans l'élément chauffant (2) et fixée en serrant la vis de blocage (4).
• Ne laissez jamais l'élément chauffant ou la panne reposer sur une surface pouvant être endommagée par
la chaleur.
• Pour activer le fer à souder, branchez-le à l'alimentation secteur et laissez-le atteindre la température de
fonctionnement.
• Appuyez la panne (1) sur le fil ou l'élément à souder. Lorsque ce dernier est chaud, ajoutez la soudure au
raccord, puis retirez le fer à souder.
Remplacement de la panne
AVERTISSEMENT : Avant d'entreprendre tout réglage ou remplacement de pièces, débranchez toujours
l'appareil et laissez-le refroidir complètement.
• Diese Geräte dürfen nie nahe Kraftstofftanks oder Gasflaschen verwendet werden.
• Beim Löten bestimmter Materialien können toxische Dämpfe entstehen. Immer für ausreichende
Belüftung sorgen. Nicht in engen Räumlichkeiten verwenden.
• Einige Lötmetalle können einen hohen Bleigehalt aufweisen. Da geschmolzenes Blei giftige Dämpfe
abgibt, muss immer ein entsprechender Atemschutz von hoher Qualität getragen werden.
• Bleidämpfe sind besonders für Kinder, Schwangere oder Menschen mit hohem Blutdruck schädlich.
Gefährdete Personen sollten nicht in die Nähe des Arbeitsbereichs gelassen werden; auch dann nicht,
wenn sie einen geeigneten Atemschutz tragen.
• Einfache Lötkolben verfügen über keine, bzw. begrenzte thermische Regulierung. Verwenden Sie zur
Arbeit an empfindlichen elektronischen Schaltkreisen einen Lötkolben mit Temperaturregulierung, um
Schäden vorzubeugen und die Arbeit bei niedrigeren, sichereren Temperaturen zu ermöglichen.
• Abfallstoffe stets verantwortungsvoll entsorgen.
Bedienungsanleitung
Hinweis: Bei Erstgebrauch kann es an der Lötspitze kurze Zeit zu Rauchentwicklung kommen. Dies ist völlig
normal und ist auf das Abbrennen der Schutzbeschichtung auf dem Heizelement zurückzuführen.
• Vergewissern Sie sich vor dem Einschalten, dass die Lötspitze (1) sicher angebracht ist. Die Lötspitze muss
in das Heizelement (2) eingeschoben und durch Anziehen der Feststellschraube (4) fixiert werden.
• Achten Sie darauf, dass das Heizelement oder die Lötspitze nicht auf einer Oberfläche zu liegen
kommen, die durch Wärme beschädigt werden kann.
• Schließen Sie zum Löten den Netzstecker an das Stromnetz an und warten Sie, bis das Gerät seine
Betriebstemperatur erreicht hat.
• Halten Sie die Lötspitze (1) an den Leiter bzw. das zu lötende Bauteil. Benetzen Sie nach dem Erwärmen
die Fügestelle mit Lot und ziehen Sie den Lötkolben ab.
Lötspitzenwechsel
WARNHINWEIS: Trennen Sie das Gerät stets vom Stromnetz und lassen Sie es vollständig abkühlen, bevor
Sie Einstellungen vornehmen oder Geräteteile austauschen.
• Lockern Sie die Feststellschraube (4) und ziehen Sie die Lötspitze (1) heraus.
• Führen Sie die Ersatzspitze in das Heizelement (2) ein und ziehen Sie die Feststellschraube (4) wieder an.
3
4
Disposal
• Do not dispose of power tools, or other waste electrical and electronic equipment, with household waste
• Contact your local waste disposal authority for information on the correct way to dispose of tools
CE Declaration of Conformity
The undersigned: Mr Darrell Morris
as authorised by: Silverline Tools
Declares that
This declaration has been issued under the sole
responsibility of the manufacturer.
The object of the declaration is in conformity
with the relevant Union harmonisation Legislation.
Identification code: 643115
Description: 25W Soldering Iron
Conforms to the following
directives and standards:
• Low Voltage Directive 2014/35/EU
• EMC Directive 2014/30/EU
• RoHS Directive 2011/65/EU
• EN60335-1:2012
• EN60335-2-45:2002+A1:2008+A2:2012
• EN61000-6-3:2007+A1:2011
• EN61000-3-2:2006+A2:2009
• EN61000-3-3:2008
• Desserrez la vis de blocage (4) et enlevez la panne (1).
• Enfoncez la panne de remplacement dans l'élément chauffant (2) et resserrez la vis de blocage (4).
Déclaration de conformité CE
Le soussigné : M. Darrell Morris
Autorisé par : Silverline Tools
Déclare que :
La présente déclaration est établie sous la
responsabilité exclusive du fabricant.
La présente déclaration de conformité est rédigée
conformément à la législation d'harmonisation de
l'Union Européenne pertinente
Déclare que le produit :
Code d'identification : 643115
Description : Fer à souder 25 W
Est conforme aux directives suivantes :
• Directive sur les basses tensions 2014/35/UE
• Directive sur la compatibilité
électromagnétique 2014/30/UE
• Directive RoHS 2011/65/UE
• EN60335-1:2012
• EN60335-2-45:2002+A1:2008+A2:2012
• EN61000-6-3:2007+A1:2011
• EN61000-3-2:2006+A2:2009
• EN61000-3-3:2008
Reinigung
• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.
• Entfernen Sie stets Staub und andere Partikel und achten Sie darauf, dass sich keine Rückstände am Gerät
ansammeln.
Entsorgung
• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde über die ordnungsgemäße Entsorgung von
Elektrowerkzeugen beraten.
CE-Konformitätserklärung
Name des Unterzeichners:
Mr. Darrell Morris
Bevollmächtigt durch:
Silverline Tools
Erklärt hiermit Folgendes:
Die alleinige Verantwortung für die Ausstellung
dieser Erklärung trägt der Hersteller. Der
Gegenstand der Erklärung erfüllt die einschlägigen
Harmonisierungsrechtsvorschriften der Gemeinschaft.
Produktkennung:
643115
Produktbezeichnung:
Lötkolben, 25 W
Entspricht den folgenden Richtlinien und
Normen:
• Niederspannungsrichtlinie 2014/35/EU
• Elektromagnetische
Verträglichkeitsrichtlinie 2014/30/EU
• RoHS-Richtlinie 2011/65/EU
• EN60335-1:2012
• EN60335-2-45:2002+A1:2008+A2:2012
• EN61000-6-3:2007+A1:2011
• EN61000-3-2:2006+A2:2009
643115
ANS DE GARANTIE
JAHRE GARANTIE
AÑOS DE GARANTÍA
ANNI DI GARANZIA
JAAR GARANTIE
LATA GWARANCJI
Version date: 07.06.2017
• EN61000-6-1:2007
Notified body:
CTS (Ningbo) Testing Service Technology.
The technical documentation is kept by:
Silverline Tools
Date: 07/12/2016
Signed:
Mr Darrell Morris
Managing Director
Name and address of Manufacturer:
Powerbox International Limited, Company No.
06897059. Registered address: Powerbox,
Boundary Way, Lufton Trading Estate, Yeovil,
Somerset BA22 8HZ, United Kingdom.
• EN61000-6-1:2007
Organisme notifié : CTS (Ningbo) Testing Service
Technology.
La documentation technique est conservée par
: Silverline Tools
Date : 07/12/16
Signature :
M. Darrell Morris
Directeur général
Nom et adresse du fabricant ou de son
représentant agréé :
Powerbox International Limited, entreprise
enregistrée sous le numéro 06897059. Siège
social : Powerbox, Boundary Way, Lufton Trading
Estate, Yeovil, Somerset BA22 8HZ, Royaume Uni.
• EN61000-3-3:2008
• EN61000-6-1:2007
Benannte Stelle:
CTS (Ningbo) Testing Service
Technology.
Techn. Unterlagen bei:
Silverline Tools
Datum:
07/12/16
Unterzeichnet von:
Mr. Darrell Morris,
Geschäftsführender Direktor
Name und Anschrift des Herstellers:
Powerbox International Limited, Handelsregisternummer
06897059. Eingetragene Anschrift: Powerbox, Boundary
Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ,
Großbritannien
silverlinetools.com
