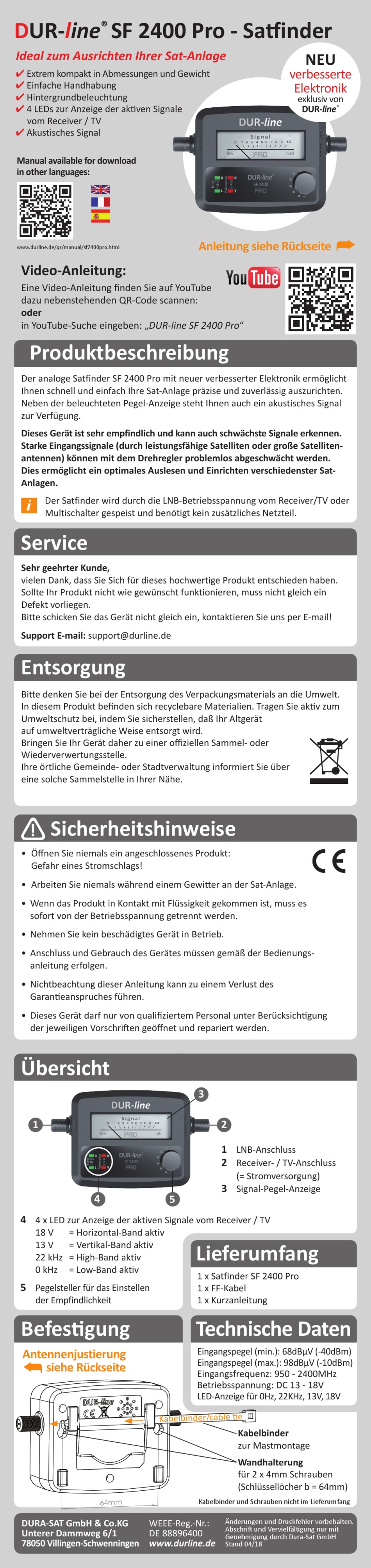

Dura-sat DUR-line SF 2400 Pro Bedienungsanleitung

DUR-line
Ideal zum Ausrichten Ihrer Sat-Anlage
Extrem kompakt in Abmessungen und Gewicht

Einfache Handhabung

Hintergrundbeleuchtung

4 LEDs zur Anzeige der aktiven Signale

vom Receiver / TV
Akustisches Signal

Manual available for download
in other languages:
www.durline.de/qr/manual/sf2400pro.html
Video-Anleitung:
Eine Video-Anleitung finden Sie auf YouTube
dazu nebenstehenden QR-Code scannen:
oder
in YouTube-Suche eingeben: „DUR-line SF 2400 Pro"
Produktbeschreibung
Der analoge Satfinder SF 2400 Pro mit neuer verbesserter Elektronik ermöglicht
Ihnen schnell und einfach Ihre Sat-Anlage präzise und zuverlässig auszurichten.
Neben der beleuchteten Pegel-Anzeige steht Ihnen auch ein akustisches Signal
zur Verfügung.
Dieses Gerät ist sehr empfindlich und kann auch schwächste Signale erkennen.
Starke Eingangssignale (durch leistungsfähige Satelliten oder große Satelliten-
antennen) können mit dem Drehregler problemlos abgeschwächt werden.
Dies ermöglicht ein optimales Auslesen und Einrichten verschiedenster Sat-
Anlagen.
Der Satfinder wird durch die LNB-Betriebsspannung vom Receiver/TV oder
i
Multischalter gespeist und benötigt kein zusätzliches Netzteil.
Service
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte Ihr Produkt nicht wie gewünscht funktionieren, muss nicht gleich ein
Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, kontaktieren Sie uns per E-mail!
Support E-mail: support@durline.de
Entsorgung
Bitte denken Sie bei der Entsorgung des Verpackungsmaterials an die Umwelt.
In diesem Produkt befinden sich recyclebare Materialien. Tragen Sie aktiv zum
Umweltschutz bei, indem Sie sicherstellen, daß Ihr Altgerät
auf umweltverträgliche Weise entsorgt wird.
Bringen Sie Ihr Gerät daher zu einer offiziellen Sammel- oder
Wiederverwertungsstelle.
Ihre örtliche Gemeinde- oder Stadtverwaltung informiert Sie über
eine solche Sammelstelle in Ihrer Nähe.
Sicherheitshinweise
• Öffnen Sie niemals ein angeschlossenes Produkt:
Gefahr eines Stromschlags!
• Arbeiten Sie niemals während einem Gewitter an der Sat-Anlage.
• Wenn das Produkt in Kontakt mit Flüssigkeit gekommen ist, muss es
sofort von der Betriebsspannung getrennt werden.
• Nehmen Sie kein beschädigtes Gerät in Betrieb.
• Anschluss und Gebrauch des Gerätes müssen gemäß der Bedienungs-
anleitung erfolgen.
• Nichtbeachtung dieser Anleitung kann zu einem Verlust des
Garantieanspruches führen.
• Dieses Gerät darf nur von qualifiziertem Personal unter Berücksichtigung
der jeweiligen Vorschriften geöffnet und repariert werden.
Übersicht
1
4
4 x LED zur Anzeige der aktiven Signale vom Receiver / TV
18 V = Horizontal-Band aktiv
13 V = Vertikal-Band aktiv
22 kHz = High-Band aktiv
0 kHz = Low-Band aktiv
5
Pegelsteller für das Einstellen
der Empfindlichkeit
Befestigung
4
Antennenjustierung

siehe Rückseite
DURA-SAT GmbH & Co.KG
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
SF 2400 Pro - Satfinder
®
4
3
WEEE-Reg.-Nr.:
DE 88896400
www.durline.de
Anleitung siehe Rückseite
3
2
1
LNB-Anschluss
2
Receiver- / TV-Anschluss
(= Stromversorgung)
3
Signal-Pegel-Anzeige
5
Lieferumfang
1 x Satfinder SF 2400 Pro
1 x FF-Kabel
1 x Kurzanleitung
Technische Daten
2
Eingangspegel (min.): 68dBµV (-40dBm)
Eingangspegel (max.): 98dBµV (-10dBm)
Eingangsfrequenz: 950 - 2400MHz
Betriebsspannung: DC 13 - 18V
LED-Anzeige für 0Hz, 22KHz, 13V, 18V
Kabelbinder
zur Mastmontage
Wandhalterung
für 2 x 4mm Schrauben
(Schlüssellöcher b = 64mm)
Kabelbinder und Schrauben nicht im Lieferumfang
Änderungen und Druckfehler vorbehalten.
Abschrift und Vervielfältigung nur mit
Genehmigung durch Dura-Sat GmbH
Stand 04/18
NEU
verbesserte
Elektronik
exklusiv von
DUR-line
1
F
E
D
®

