L'IRT600 è un rivelatore con sensore di movimento passivo a infrarossi (PIR) in grado di rilevare i movimenti in un'area assegnata
e segnalarlo alla unità di controllo di controllo per attivare l'allarme intrusione. La base del prodotto presenta delle predisposizioni
per i fori che consentono l'installazione su una superficie piana oppure in un angolo.
Il rivelatore dispone di un micro interruttore tamper che viene attivato quando si apre il coperchio. Inoltre è in grado di mandare un
avviso per segnalare un problema di comunicazione o di batteria scarica. Il rivelatore è stato concepito per funzionare con una
portata di rilevamento di 8 metri.

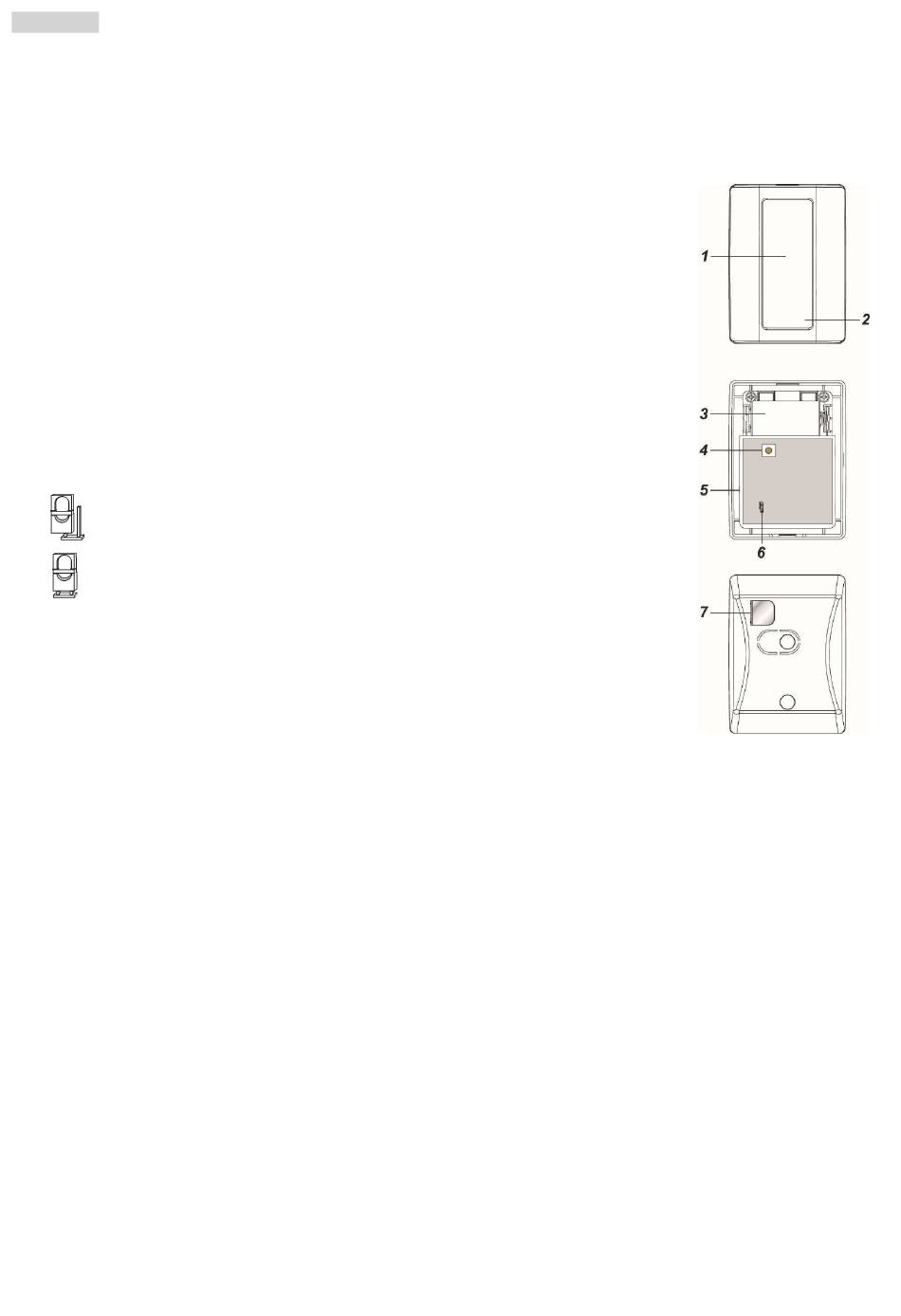

Identificazione dei componenti

1. Lente sensore IR
2. Indicatore LED
L'indicatore LED è all'interno del coperchio frontale ed è visibile solo quando attivo.
3. Alloggiamento batteria
Il rivelatore usa una batteria CR123A (3V)
4. Micro Interruttore tamper (antimanomissione)
Il micro interruttore tamper protegge il rivelatore dall'apertura non autorizzata del coperchio e
dalla sua rimozione dalla superficie di installazione.
5. Pulsante Test / Apprendimento
Il pulsante Test viene utilizzato per testare le prestazioni di comunicazione radio e per realizzare
l'apprendimento del dispositivo da parte della unità di controllo.
6. Jumper per l'aumento di sensibilità (JP3)
- Se il jumper è su OFF (se la connessione del jumper viene rimossa o "posizionata" su
un solo piedino), la sensibilità di rilevamento è a livello normale (valore di default).
- Se il jumper è su ON, la sensibilità di rilevamento del rivelatore è massima.
7. Isolatore della batteria
Sleep Time (tempo di riposo)
Il rivelatore ha un "tempo di riposo" di circa 1 minuto per risparmiare energia. Una volta
trasmesso un movimento
qualsiasi ulteriore movimento rilevato durante il periodo di riposo prolungherà il tempo di riposo
di un altro minuto. In questo modo, il movimento continuo di fronte ad un rivelatore non
scaricherà inutilmente la batteria.
Funzione Supervisione
Quando il rivelatore è in modalità di funzionamento normale, effettua periodicamente un test di autodiagnostica, trasmettendo
un segnale di supervisione ad intervalli costanti.
Se l'unità di controllo non riceve segnali di supervisione trasmessi da un certo rivelatore per un tempo predeterminato, viene
generato un allarme di Supervisione.
Funzione Sensitivity Increaser (Aumento di sensibilità)
È possibile utilizzare questa funzione per aumentare la sensibilità di rilevamento. Posizionare il Jumper (JP3) in ON per
aumentare la sensibilità di rilevamento. Lasciando il Jumper (JP3) in OFF viene mantenuta la sensibilità di rilevamento di
fabbrica.
Modalità Test
È possibile mettere il rivelatore in modalità Test premendo il pulsante Test per alcuni secondi. In modalità Test, verrà disabilitato
il timer di riposo e verrà abilitato l'indicatore LED affinché lampeggi ogni volta che si rilevi un movimento. Ogni volta che viene
premuto il pulsante Test, il rivelatore trasmette un segnale di test alla unità di controllo per il test della portata di comunicazione
radio e passa in modalità Test per 3 minuti. Esce automaticamente dalla modalità Test dopo 3 minuti, per tornare in modalità
normale.
Indicatore LED
In modalità di funzionamento normale, l'indicatore LED lampeggia per indicare la trasmissione del segnale nelle seguenti
situazioni.
Quando viene rilevato il movimento in condizioni di batteria scarica.
Quando viene aperto il coperchio e viene azionato il micro interruttore tamper.
Quando viene rilevato movimento se persiste la condizione di manomissione.
Quando viene rilevato il movimento in modalità Test.
Quando viene premuto il pulsante Test in condizioni di manomissione o se il rivelatore ha la batteria scarica.
Il LED non lampeggia se il tamper e la batteria rivelatore sono in condizioni normali e non si è in modalità Test.
Il LED lampeggia rapidamente due volte alla ricezione della conferma di ricezione da parte dalla unità di controllo.
Batteria
Il sensore di movimento rivelatore è alimentato da una batteria al litio CR123A.
