ADATTATORE DI AGGANCIO PER BICICLETTE CON DADI DEL MOZZO POSTERIORE
Nota: se la vostra bicicletta fosse dotata di asse posteriore con sgancio rapido,
passare al pagina 35.
34

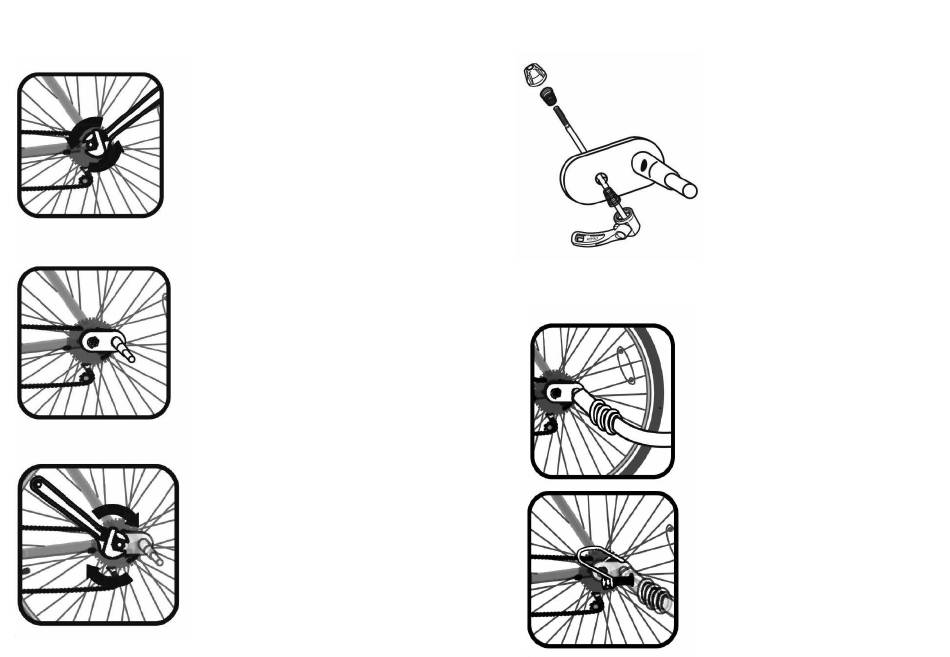

Allentare il dado del mozzo posteriore della
bicicletta con una chiave.
Asportare il dado del mozzo e la rondella
dalla bicicletta.
Posizionare la piastra dell'adattatore di
aggancio sull'asse. Reinserire il dado del
mozzo e la rondella e serrare a mano.
Serrare a fondo il dado della ruota con
una chiave. Controllare che la ruota della
bicicletta sia posizionata correttamente e a
contatto del terreno per essere sicuri che il
dado della ruota sia completamente serrato.
ADATTATORE DI AGGANCIO PER BICICLETTE CON ASSI POSTERIORI CON
SGANCIO RAPIDO
COLLEGARE LA FORCELLA DI TRAINO DEL RIMORCHIO ALLA BICICLETTA
1. Ribaltare la levetta di sgancio rapido e to-
gliere dal lato opposto il dado e la molla.
2. Facendo presa sulla levetta, estrarre il
dispositivo di sgancio rapido dell'asse
con la molla.
3. Togliere completamente il dispositivo di
sgancio rapido, ma lasciare inserita la
ruota.
4. Far scorrere la piastra dell'adattatore e la
rondella sul dispositivo di sgancio.
IMPORTANTE!
L'estremità della molla conica di diametro
maggiore deve essere rivolta all'esterno,
verso la levetta di sgancio rapido.
Inserire l'estremità anteriore della forcella
di traino sull'adattatore di aggancio.
Inserire il perno di sgancio rapido nei fori
della forcella di traino e dell'adattatore di
aggancio e fissare accuratamente.
