INSTALLATION

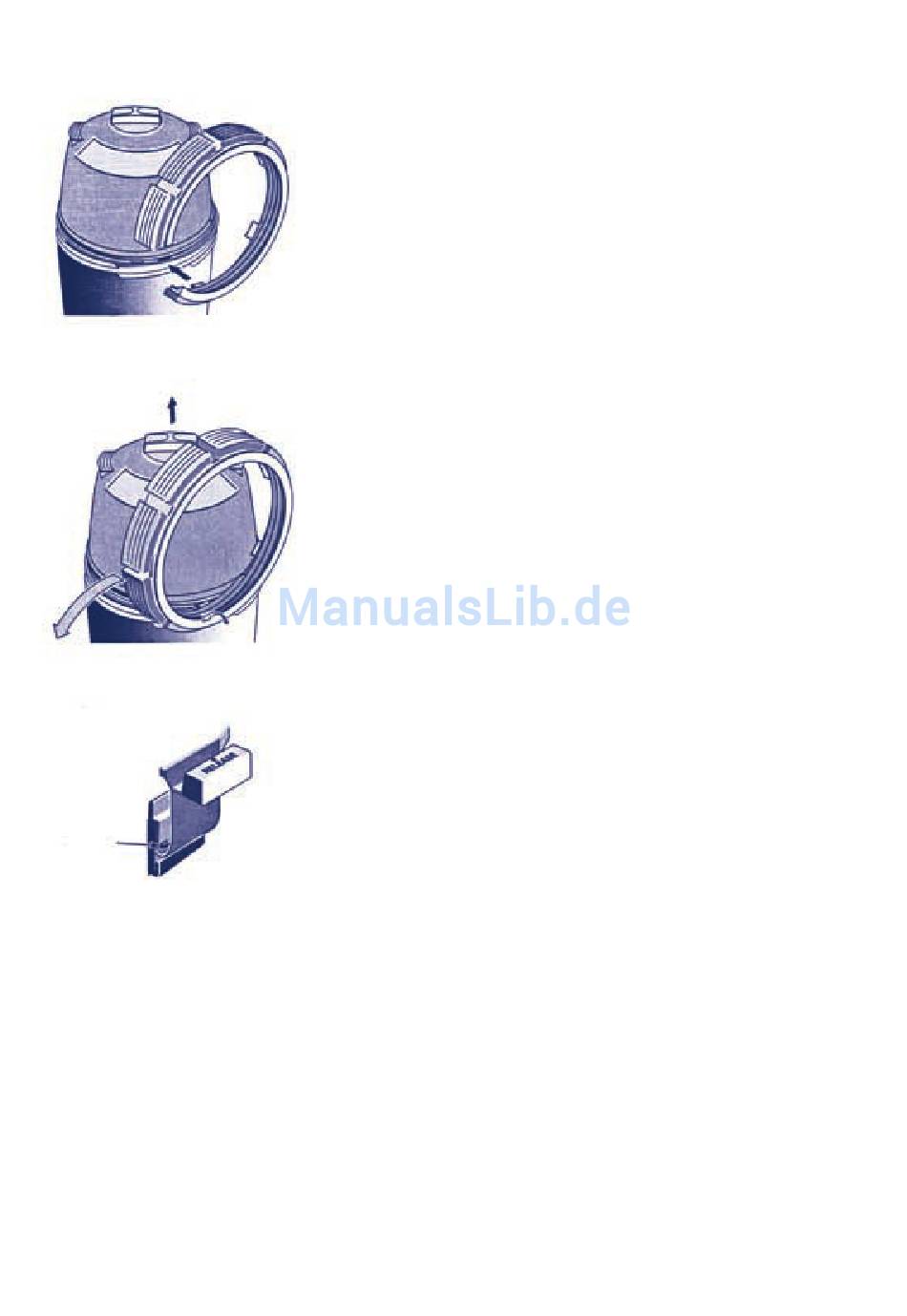

Abbildung 5 :
Zapfen in die seitliche Aussparung
am Filterkessel einsetzen.
Abbildung 6 :
Gewindering nach vorne abrol-
len, zum Lösen der Filterhälften.
Haken
Abbildung 7:
Sicherheits-Lasche
Filterdemontage-Anleitung
vor der Filterdemontage
1. Pumpe abschalten.
2. Absperrhähne schließen.
3. Entlüftungs- und Entleerungs-
schraube öffnen.
4. Warten bis der gesamte Filterkessel
druck- und wasserfrei ist, bevor der
Gewindering geöffnet wird.
Demontage
1. Pumpe abschalten.
2. Absperrhähne schließen um Über-
flutungen zu vermeiden.
3. Entlüftungsschraube öffnen und
Luft aus dem Filter entfernen.
Anmerkung:
Die Einleitung von Abwasser in das
Kanalnetz muß entsprechend den ge-
setzlichen Bestimmungen erfolgen.
4. Der Filtertank muß vollständig ent-
leert werden.
5. Entfernen des Gewinderinges wie folgt:
a. Sicherheitslasche zum Filter
tank eindrücken (siehe Abb. 4).
b. Sicherheitslasche gedrückt hal-
ten und Gewindering gegen den
Uhrzeigersinn abdrehen.
Anmerkung:
Keine spitzen oder scharfkantigen
Gegenstände zum Öffnen des Gewin-
deringes verwenden. Keine Gewalt
anwenden.
6. Zum Lösen der beiden Tankhälften,
Zapfen am Gewindering verwenden.
Zapfen in die Filtertank Aussparung
einsetzen und Gewindering nach un-
ten wegdrehen (siehe Abb. 5 und 6).
7. O-Ring von der oberen Tankhälfte
entfernen und auf Risse, Deformatio-
nen und andere Beschädigungen
überprüfen. O-Ring austauschen falls
nötig.
- PLM 100/150/175/200 -
Anmerkung:
Um Beschädigungen am Filterelement
zu vermeiden, sollte es eine kurze Zeit
abtropfen, damit das Wasser aus dem
Gewebe entweichen kann, bevor es
aus dem Filterkessel entnommen wird.
Sicherheitslasche (siehe Abb. 7)
Die Sicherheits-Lasche hat die Aufga-
be den Gewindering in einer Ver-
schlußposition zu arretieren. Die de-
fekte Sicherheits-Lasche kann wie
folgt ersetzt werden:
1. Den Haken hinter der Lasche her-
unterdrücken und die gesamte Si-
cherheitsLasche aus der Führung her-
ausziehen (siehe Abb. 7).
2. Ersatzlasche in die Führung ein-
schieben bis der Haken einrastet.
Anmerkung:
Das Filtersystem nicht in Betrieb neh-
men, wenn die SicherheitsLasche de-
fekt oder zerstört ist. Nur die Sicher-
heits-Lasche garantiert den richtigen
Verschlußzustand des Filters.
Montage
1. Filtertank auf Beschädigungen
überprüfen und reinigen. O-Ring über-
prüfen. Fehlerhafte Teile ersetzen.
2. Das Filterelement hat zwei Ein-
gangsbohrungen an der Unterseite.
Die Seite mit der geöffneten Bohrung
wird auf die Auslaßöffnung im Filter
aufgesetzt.
3. Das Entlüftungssieb auf der Filterk-
artusche ist, falls verschmutzt, zu rei-
nigen. Weiterhin muß es auf korrekten
Sitz überprüft werden.
Anmerkung:
Der O-Ring darf nur mit säurefreien
Schmierstoffen (Silicon-Fett) bestri-
chen werden. Andere Schmierstoffe
bewirken ein Aufquellen des 0-Ringes.
Gewindering nur leicht mit Fett be-
streichen, da grobe Schmutzpartikel
am Gewinde haften bleiben und so
das Lösen des Gewinderinges er-
schweren.
8
