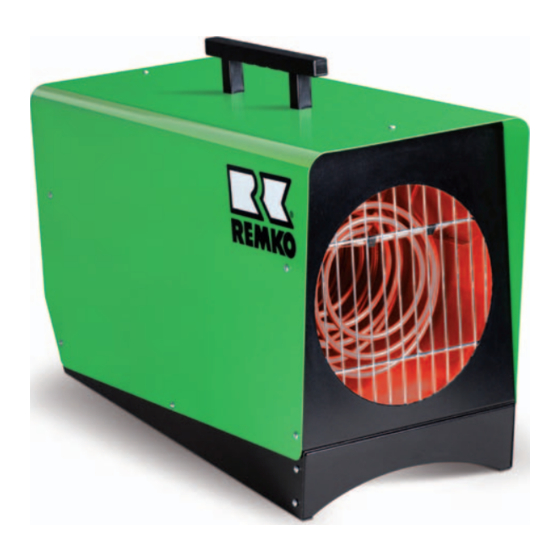

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie ELT Elektro-Heizautomaten ELT 3-2 (E), ELT 10-6 (E), ELT 18-9 (E) Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Version DE - Q03 Vor Beginn aller Arbeiten Anleitung lesen!
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Gerätebeschreibung Inbetriebnahme Außerbetriebnahme Pflege und Wartung Störungsbeseitigung Bestimmungsgemäße Verwendung Kundendienst und Gewährleistung Umweltschutz und Recycling Elektrisches Anschlussschema Gerätedarstellung ELT 3-2 Ersatzteilliste ELT 3-2 Gerätedarstellung ELT 10-6 Ersatzteilliste ELT 10-6 Gerätedarstellung ELT 18-9 Ersatzteilliste ELT 18-9 Wartungsprotokoll Technische Daten Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalbetriebsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer... -
Seite 4: Sicherheitshinweise
REMKO Serie ELT Sicherheitshinweise Gerätebeschreibung Beim Einsatz der Geräte sind grundsätzlich immer die jeweiligen ört- Die Geräte sind ortsveränderliche Elektro-Heizautomaten für den lichen Bau– und Brandschutzvorschriften sowie die Vorschriften der Berufsgenossenschaften zu beachten. gewerblichen Einsatz. Die Geräte werden ausschließlich Die Geräte wurden vor ihrer Aus- Niemals fremde Gegenstände... -
Seite 5: Inbetriebnahme
Inbetriebnahme Funktionsablauf Mit der Bedienung und Überwa- 2. Den Betriebsschalter in Stellung chung der Geräte ist eine Person „0” (Aus) schalten. Die Geräte können in den entspre- zu beauftragen, die über den chenden Betriebsarten zur Lufter- entsprechenden Umgang mit dem wärmung bzw. -
Seite 6: Außerbetriebnahme
REMKO Serie ELT Außerbetriebnahme Betriebseinstellungen Heizen mit Raumthermostat 1. Den Betriebsschalter in Stellung (Zubehör) „0” schalten. Die Betriebseinstellungen können über einen Schalter bzw. einen Die Geräte arbeiten vollautoma- Nockecnschalter gewählt werden. tisch und abhängig von der jewei- ligen Raumtemperatur. Zum Betrieb ist jedoch immer ein Raumthermostat erforderlich. -
Seite 7: Pflege Und Wartung
Pflege und Wartung Störungsbeseitigung Regelmäßig die Sicherheitsein- Das Gerät (Ventilator) läuft nicht ■ HINWEIS richtungen und die Schutzvor- Die regelmäßige Pflege und richtungen überprüfen Wartung, spätestens nach je- 1. Die bauseitigen Netzsicherun- der Heizperiode ist die Grund- Fühler und Kapillarrohr des gen überprüfen. -
Seite 8: Bestimmungsgemäße Verwendung
Transport sorgfältig verpackt und Eine andere oder darüber hinaus- vollständig ausgefüllt an die in einer stabilen Transportverpa- gehende Benutzung gilt als nicht REMKO GmbH & Co. KG ckung aus Karton und Styropor bestimmungsgemäß. zurückgesandt hat. geliefert. Für hieraus resultierende Schäden... -
Seite 9: Elektrisches Anschlussschema
Elektrisches Anschlussschema ELT 3-2; 2-stufig ELT 10-6 230V/1~/50Hz L1 L2 L3 N PE L1 L2 L3 N 08.2018 08.2018 ELT 18-9 L1 L2 L3 N PE Legende: HR = Hilfsrelais L1 L2 L3 N HW = Heizwiderstand K1 = Schaltschütz 1 K2 = Schaltschütz 2 KL = Anschlussklemmleiste M = Ventilatormotor... -
Seite 10: Gerätedarstellung Elt 3
REMKO Serie ELT Gerätedarstellung ELT 3-2 (E) Ersatzteilliste Bezeichnung EDV-Nr. Bezeichnung EDV-Nr. Transportgriff 1101142 Ventilatormotor 1103820 Außenmantel ELT 3-2 1103905 Rückwand 1103913 Außenmantel ELT 3-2 E 1103940 Netzkabel mit Stecker 1103901 Nachkühlthermostat 1104065 Zugentlastung 1101267 Temperaturbegrenzer 1101161 Brückenstecker 1101019 Innenmantel 1103907 Thermostatsteckdose kpl. -
Seite 11: Gerätedarstellung Elt 10
Gerätedarstellung ELT 10-6 (E) Ersatzteilliste Bezeichnung EDV-Nr. Bezeichnung EDV-Nr. Transportgriff 1101142 Rückwand 1103954 Außenmantel ELT 10-6 1107910 Zugentlastung 1107944 Außenmantel ELT 10-6 E 1107909 Brückenstecker 1101019 Innenmantel 1103951 Thermostatsteckdose kpl. 1101018 Ausblasschutzgitter 1103952 Betriebsschalter kpl. 1107993 Vorderwand 1103953 Klemmleiste 5er 1107952 Bodenblech 1107913... -
Seite 12: Gerätedarstellung Elt 18-9 (E)
REMKO Serie ELT Gerätedarstellung ELT 18-9 (E) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 13: Ersatzteilliste Elt 18
Ersatzteilliste Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel ELT 18-9 1107920 Außenmantel ELT 18-9 E 1107919 Innenmantel mit Ausblaskonus 1107953 Dichtung für Ausblaskonus 1107954 Ausblasschutzgitter 1101353 Vorderwand 1107921 Bodenblech 1107950 Temperaturbegrenzer mit Fühler 1107960 Stütze 1107922 Schutzschlauch 1107915 Ventilatorflügel 1101153 Mitnehmerkupplung 1103956 Ventilatormotor 230 V 1101254 Rückwand... -
Seite 14: Wartungsprotokoll
REMKO Serie ELT ✍ Wartungsprotokoll Gerätetyp: ........Gerätenummer: ........10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Schutzgitter gereinigt Sicherheitseinrichtungen überprüft Schutzvorrichtungen überprüft Gerät auf Beschädigungen überprüft Alle Befestigungsschrauben überprüft... -
Seite 15: Technische Daten
Technische Daten Baureihe Symbol Einheit ELT 3-2 (E) ELT 10-6 (E) ELT 18-9 (E) Nennwärmeleistung 10,5 Mindestwärmeleistung Maximale kontinuierliche 10,5 Wärmeleistung max,c Schaltbare Heizleistung 2,2 oder 3,2 3 x 3,5 3 x 6 Luftleistung 1000 Spannungsversorgung V/Hz 230/1~/50 400/3~N/50 400/3~N/50 Nennstrom max. -
