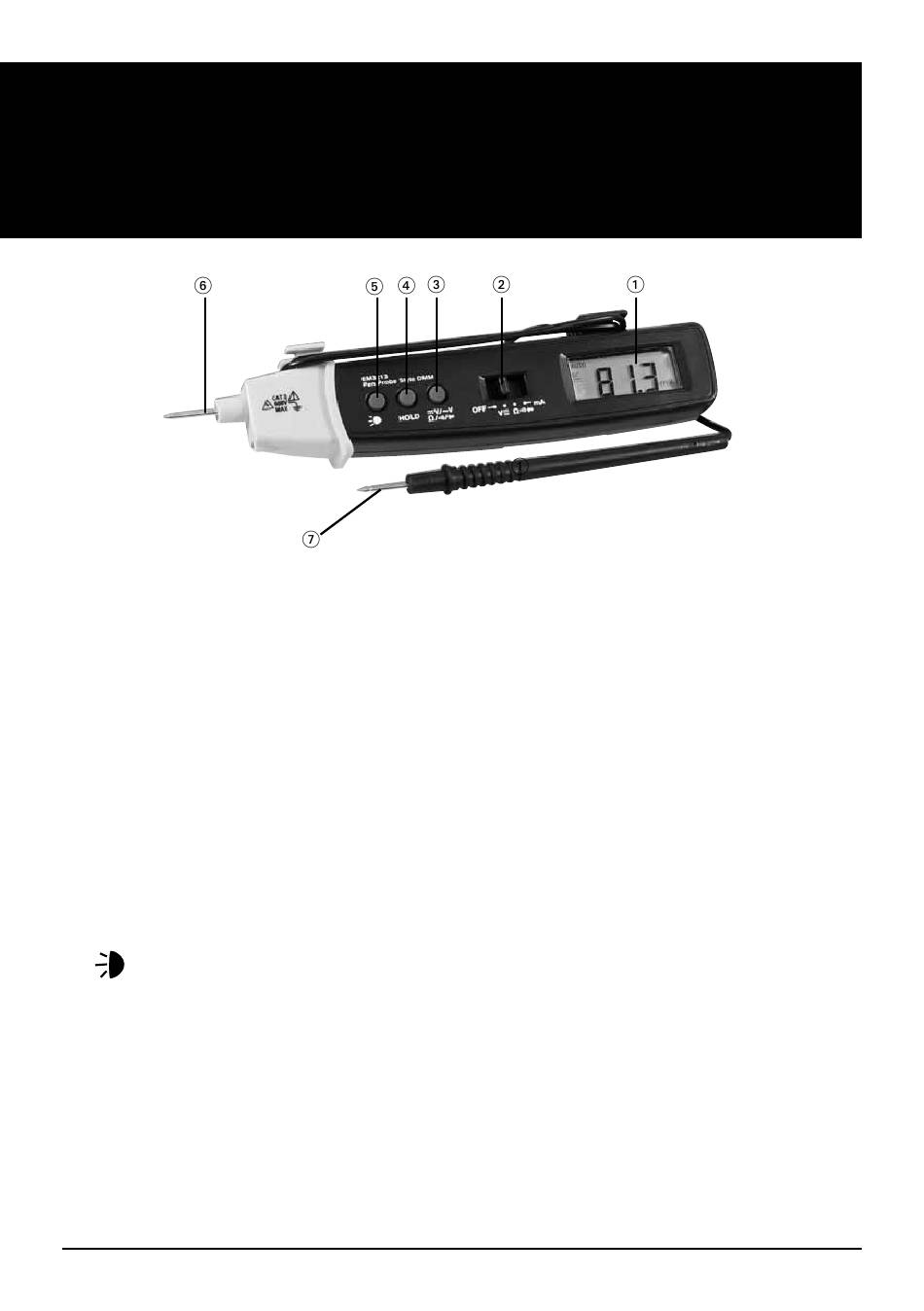

Stift-Multimeter
EM3213
Best.Nr. 830186 • www.pollin.de
1. Display:
3 ½ -stelliges LCD mit max. Messwert 1999
2. Schiebeschalter:
Der Schiebeschalter wird betätigt, um verschiedene Funktionen und Bereiche auswählen zu können.
Wird das Gerät nicht benutzt, empfi ehlt es sich, das Multimeter abzuschalten.
Dadurch bleiben die Batterien länger haltbar.
3. Auswähltaste:
Diese Taste wird benutzt, um zwischen den Funktionen VDC/VAC,
Widerstand/Diode/Durchgangsprüfer auszuwählen.
4. „HOLD"-Taste:
Beim Drücken dieser Taste wird der momentane Messwert gespeichert und am Display angezeigt.
Um diesen Modus zu verlassen, drücken Sie die Taste noch einmal.
5. „
"-Taste:
Um die Messstellenbeleuchtung zu aktivieren, drücken Sie die Taste ca. 2–3 Sekunden.
Zum Ausschalten des Lichts wird die Taste ebenfalls wieder 2–3 Sekunden gehalten.
Wird die Taste nicht noch einmal betätigt, schaltet sich das Licht automatisch nach 15 Sekunden ab.
6. Messspitze:
Zuleitung (positive Polarität) für folgende Tests:
Spannung, Widerstand, Stromstärke (< 200 mA) und Diodentest
7. Prüfl eitung:
Zuleitung (negative Polarität)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für pollin EM3213

Inhaltszusammenfassung für pollin EM3213

  • Seite 1 Stift-Multimeter EM3213 Best.Nr. 830186 • www.pollin.de 1. Display: 3 ½ -stelliges LCD mit max. Messwert 1999 2. Schiebeschalter: Der Schiebeschalter wird betätigt, um verschiedene Funktionen und Bereiche auswählen zu können. Wird das Gerät nicht benutzt, empfi ehlt es sich, das Multimeter abzuschalten.
  • Seite 2 Warnhinweise Um Stromschläge oder Personenschäden zu vermeiden, beachten Sie bitte folgende Hinweise: Benutzen Sie das Messgerät nicht, wenn es Beschädigungen aufweist. Überprüfen Sie die Messleitung auf Beschädigungen der Isolation, bevor Sie das Messgerät in Gebrauch nehmen. Benutzen Sie das Messgerät nicht, wenn es nicht korrekt funktioniert. Die Schutzwirkung könnte beeinträchtigt sein.

  • Seite 3: Allgemeine Beschreibung

    Allgemeine Beschreibung Das digitale Multimeter EM3213 dient zum Messen von Wechsel- und Gleichspannung, Wechsel- und Gleich- strom, Widerständen, Dioden und Durchgangsprüfung. Mit automatischer Nullpunktrückstellung, Polaritäts- anzeige, Data-Hold, Überlastungsanzeige und Messstellenbeleuchtung. Somit ist das Multimeter ideal für die Benutzung in Laboren, Werkstätten und für sämtliche Anwendungen zu Hause.
  • Seite 4 Features 1. Display: 3 ½ -stelliges LCD mit max. Anzeigewert 1999. 2. Polarität: automatische Polaritätsanzeige 3. Überlastungsanzeige: „.OL“ erscheint am Display 4. Automatische Nullpunkteinstellung 5. Tastrate: ca. 3-mal pro Sekunde 6. Reaktionszeit des digitalen Displays: VAC 2 sec VDC 1 sec Ω...

  • Seite 5: Spezifikationen

    Spezifi kationen Funktion Bereich Genauigkeit 200 mV ± (0,5%+2 digit) 2 V-…20 V…200 V ± (0,7%+2 digit) 600 V ± (0,8%+2 digit) ± (0,8%+3 digit) 20…-200 V ± (1,2%+3 digit) 600 V ± (1,5%+3 digit) 200 Ω ± (1,2%+3 digit) Ω...

  • Seite 6: Displaybeschreibung

    Display Beschreibung Anzeige für Durchgangsprüfung Anzeige für Diodentest Anzeige für „Data Hold“-Modus Anzeige für „Autorange“-Modus Batterieanzeige AUTO HOLD Anzeige für Gleichspannung Widerstandsmessbereich kMΩ Anzeige für Wechselspannung Stromstärkenmessbereich Spannungs- messbereich Messen von Spannungen 1. Stellen Sie den Funktionsschiebeschalter auf „V“ 2. Mit der Auswahltaste kann der Messbereich auf Gleich- oder Wechselspannung geschaltet werden. 3.

  • Seite 7: Messen Von Widerständen

    Messen von Widerständen 1. Setzen Sie den Funktionsschiebeschalter auf „Ω “. 2. Verbinden Sie die Messspitzen mit dem Widerstand, der gemessen werden soll. Lesen Sie das Messergebnis vom Display ab. HINWEIS: 1. Ist der Widerstand ≥ 1 MΩ, dauert es ein paar Sekunden, bis sich der Messwert stabilisiert. 2.

  • Seite 8: Auswechseln Der Batterien

    Auswechseln der Batterien Zum Batteriewechsel entfernen Sie die Schraube des Batteriefachs und tauschen Sie die Batterie aus. Nach diesem Vorgang schrauben Sie die Abdeckung wieder auf das Batteriefach. HINWEIS: 1. Um Elektroschocks zu vermeiden, entfernen Sie die Prüfspitze von allen Stromkreisläufen, bevor Sie die Batteriefachabdeckung öffnen.
