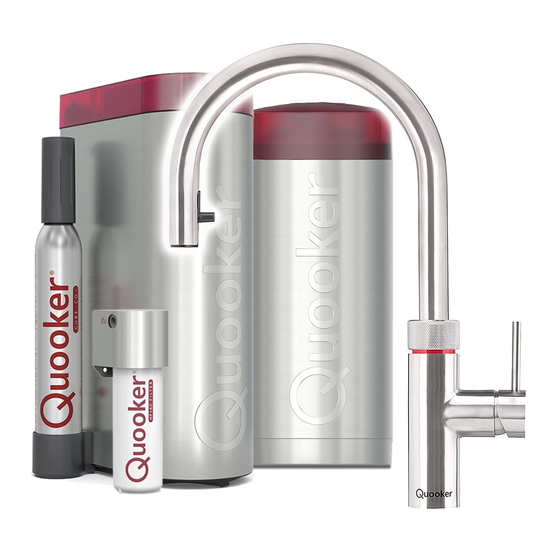

Quooker COMBI+ Installationsanleitung

Vorschau ausblenden Andere Handbücher für COMBI+:

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung COMBI+
Bitte lesen Sie vor der Installation zunächst diese Anleitung

Werbung

loading

Verwandte Anleitungen für Quooker COMBI+

Inhaltszusammenfassung für Quooker COMBI+

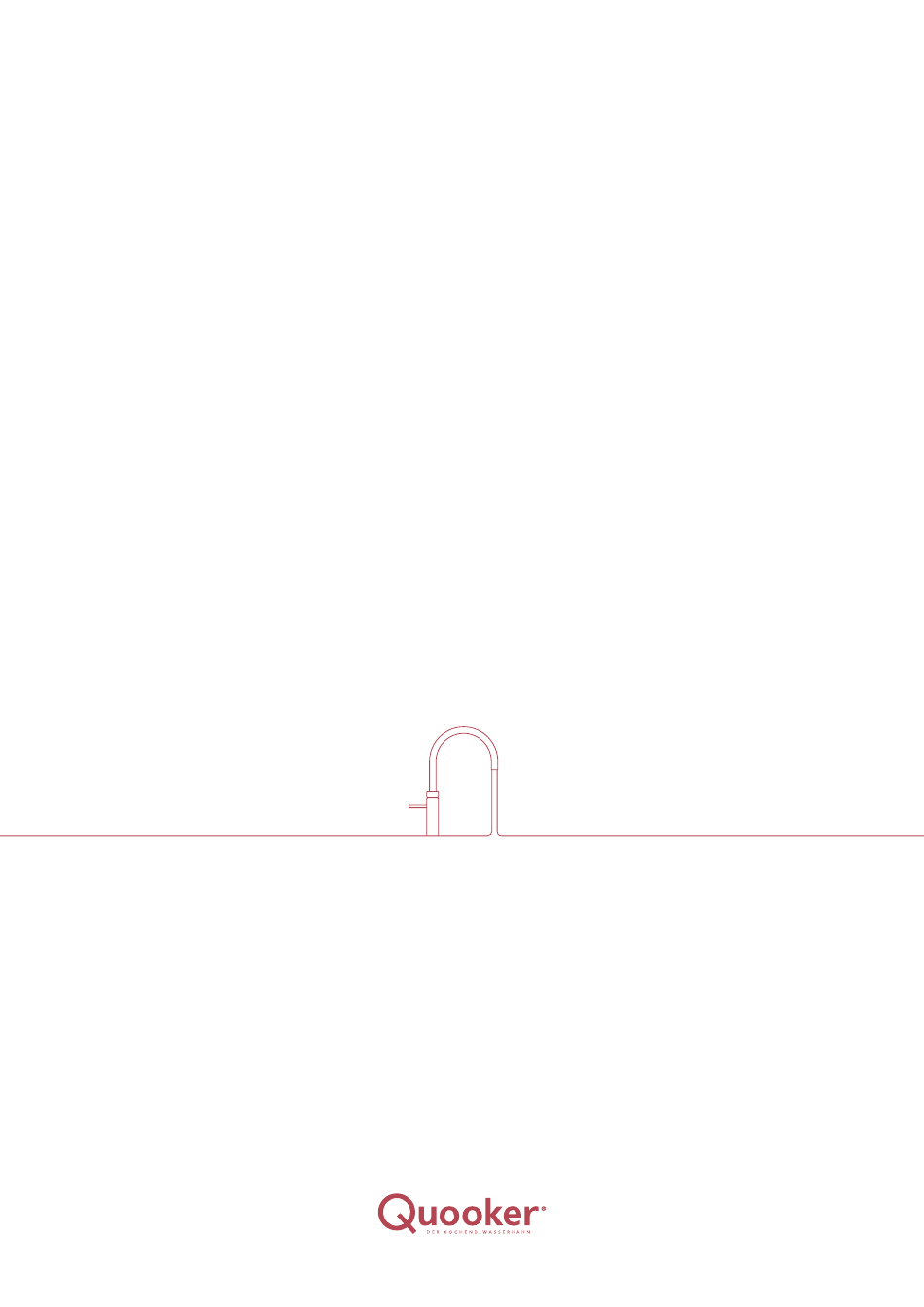

  • Seite 1 Installationsanleitung COMBI+ Bitte lesen Sie vor der Installation zunächst diese Anleitung...
  • Seite 2 Kochendwasser beigemischt. Wenn das Wasser die gewünschte Temperatur erreicht hat, wird das kochende Wasser aus dem Quooker nur noch für den Nordic single tap, den Hahn Fusion oder den Hahn Flex verwendet und nicht mehr für das warme Wasser aus Ihrer Mischbatterie.
  • Seite 3 Kalkbelag zu vermeiden und um zu kontrollieren, ob die Sicherung nicht verstopft ist. Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkoppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schliessen Sie diesen wieder, sobald das Wasser kalt ist.

  • Seite 4: Konformitätserklärung

    Konformitätserklärung Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI und COMBI+ hergestellt sind gemäss den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive...

  • Seite 5: Technische Spezifikationen

    Technische Spezifikationen Reservoir COMBI+ Spannung 230 V / 10 A Leistung* 2200 W Inhalt 7 Liter Aufheizzeit kaltes Reservoir* 20 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 47 cm Reservoir Durchmesser 20 cm Min. Wasserleitungsdruck 200 kPa (2 bar) Max.
  • Seite 6 Inhalt der Verpackung 1. - Nordic single tap, Fiberring(e), Zentrierring, Stahlring, Messing-Gewindering und zwei Schrauben - oder Fusion Hahn, Fiberring(e), hufeisenförmiges Klemmteil, Mutter und Kunststoffdreieck sowie zwei Schlauchsiebe - oder Flex Hahn, Schläuche, Fiberring(e), Stahlring, Gewindering mit zwei Schrauben, Verbindungsstück mit Kochend-Wasser-Schlauch, Kunststoffdreieck, zwei Schlauchsiebe und Entriegelungsschlüssel.
  • Seite 7 2. COMBI+ Reservoir 3. Quooker-Sicherheitsgruppe mit Reduktionsventil 4. Ablauftrichter, flexibler Abflussschlauch, Zulauf-T-Stück, Verbindungsschlauch, Halterung, Ring(e), schwarzer Dichtungsring, Aufkleber, Abfluss-Y-Stück und Schlauchtülle 5. Mischventil, Reduktionsventil und zwei Kopplungsstücke WARM während der Heizzeit muss aus Sicherheits- gründen Wasser aus der Ablaufleitung austreten!
  • Seite 8 Übersicht Nordic Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B1. Nordic single tap montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte.
  • Seite 9 Übersicht Fusion Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B2. Fusion Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte.
  • Seite 10 Übersicht Flex Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B3. Flex Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen Achtung! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte.
  • Seite 11 Sie hier ein Loch von 35 mm Durchmesser. Verwenden Sie einen für dieses Material geeigneten Bohrer. Berücksichtigen Sie hierbei die Reichweite des Auslaufs des Hahns ab des Mittelpunkts des Wasserhahn-loches. ±70 ±70 Loch Ø35 Hole Ø35 Ø50 Ø52 Quooker-Hahn Mischbatterie...
  • Seite 12 Nordic single tap montieren • Achtung! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 70 cm. • Bitte beachten Sie beim Montieren des Reservoirs, dass Sie den Nordic single tap sehr weit nach oben und unten bewegen können müssen. Der Schlauch sollte nicht zu straff angebracht werden.
  • Seite 13 3. Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker-Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh schraube mit einem Rohr-, Steck- oder Gabelschlüssel...
  • Seite 14 Flex Hahn montieren • Bei der Montage des Reservoirs ist darauf zu achten, dass sich das Verbindungsstück des Flex Hahns frei nach oben und unten bewegen können muss. Bei nicht ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. 1.
  • Seite 15 5 Verbindungsstück befestigen Klicken Sie den Zugauslauf in die Schnell- kupplung des Verbindungsstücks. Stellen Sie dabei sicher, dass der Schlauch- stutzen vollständig eingesteckt ist. 6 Mischwasserschlauch befestigen Klicken Sie den Mischwasserschlauch in die Schnellkupplung des Verbindungs- stücks. Stellen Sie dabei sicher, dass der Schlauchstutzen vollständig eingesteckt ist.
  • Seite 16 Wasser anschliessen • Achtung! Die Funktion des Quooker basiert auf dem Druck der Wasserleitung; er muss darum immer mit der mitgelieferten Sicherheitsgruppe an die Wasserleitung angeschlossen werden. • Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften angeschlossen werden.
  • Seite 17 Ablauf anschliessen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheitsgruppe und dem Anschluss am Abfluss so gross wie möglich zu halten.
  • Seite 18 Reservoir anschliessen • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic single tap, der Fusion-Hahn und der Flex Hahn sind mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht.
  • Seite 19 Reservoir entkoppeln • Für Servicefälle. 1. Ausschalten Schalten Sie den Quooker mit dem Ein-/ Ausschalter oben auf der Deckel aus. Lassen Sie den Stecker in der Steckdose. 2. Abzapfen Drehen Sie den Kochend-Wasser-Knopf auf und schliessen Sie ihn wieder, sobald das Wasser kalt ist.
  • Seite 20 Quooker Schweiz AG Steinackerstrasse 5 CH-8302 Kloten 043 4112030 info@quooker.ch quooker.ch...
