Inhaltszusammenfassung für Thermalright Silver Arrow ITX-R

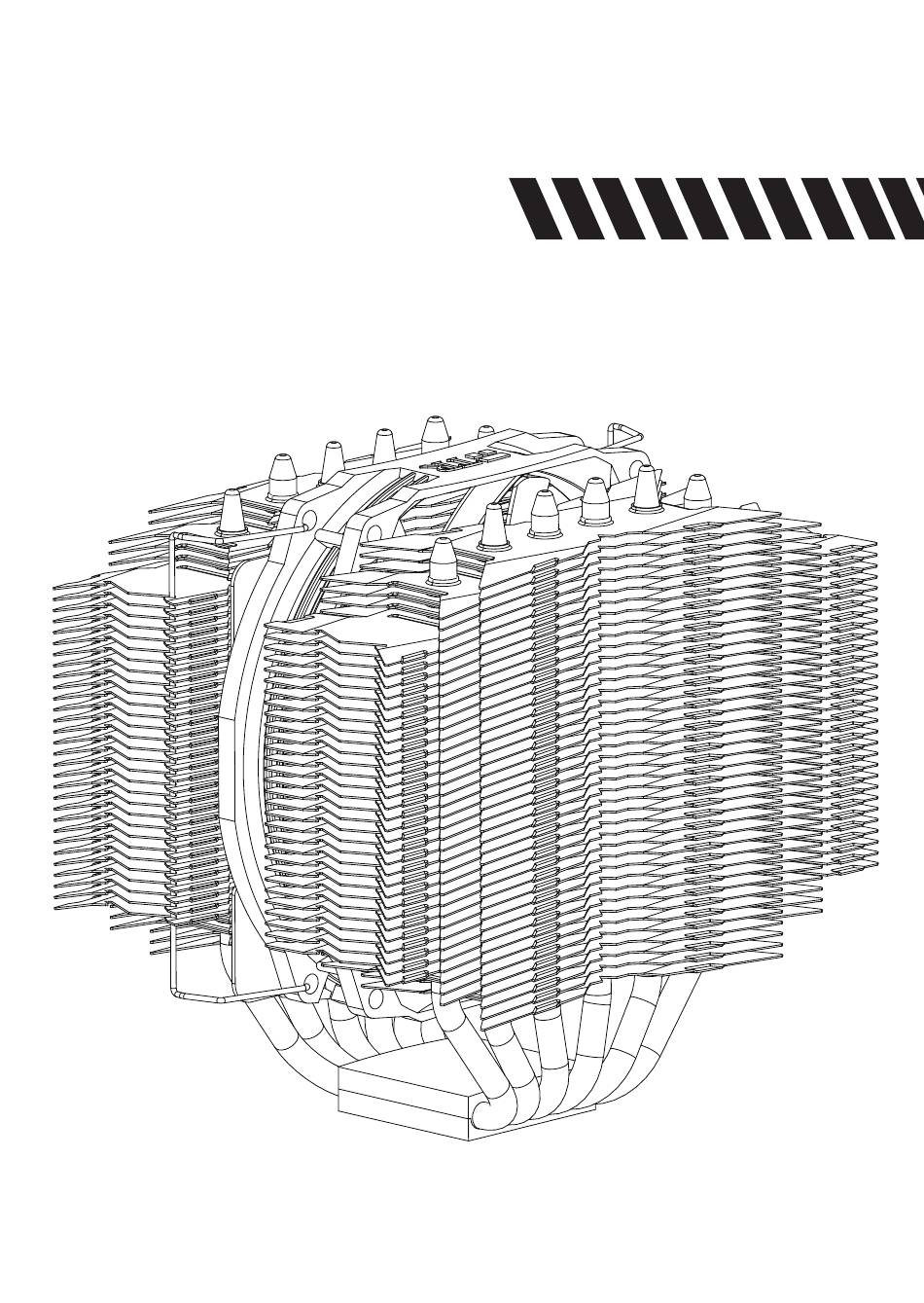

- Seite 1 Thermalright Silver Arrow ITX-R...
- Seite 3 Silver Arrow ITX-R Assembly Package × 4 × 1 × 4 × 8 × 4 × 7 × 5 × 4 × 1 × 1 × 1 × 4 × 1 × 1 × 2 × 1...
-
Seite 4: Exploded View
Silver Arrow ITX-R Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com - Please use the included gloves during installation to avoid finger prints on heatsink body. Fan Clip TY-129 Fan... - Seite 5 Component Heatsink Body ×1 Anchoring Mount ×1 Metal Back Plate ×1 LGA2011 Type B Mounting Plate ×1 Screw Nut ×4 Screw Pillars x4 M3 L10 Screw ×5 M3 L6 Screw ×7 Fan Clip Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 Backplate Cap ×1 Wrench ×1...
-
Seite 6: Installation Instructions
Installation Instructions: Step 1: 1366 1366 115x Step 1 : Back Plate Installation Choose the platform (LGA 775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw the Metal Back Plate+Mylar on the table. Put the four Washers (for Intel) around the Screw Pillars. Step 2: Step 3: Step 2 : 775 Back Plate Cap... - Seite 7 Fan Clip Slot. Pass the end of the Fan Clips through the mounting hole of the TY-129 Fan. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 Silver Arrow ITX-R Intel 2011/2011-3 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com - Please use the included gloves during installation to avoid finger prints on heatsink body. Fan Clip TY-129 Fan...
- Seite 9 M3 L6 Screw ×7 Fan Clip Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 Backplate Cap ×1 Wrench ×1 Chill Factor III ×1 TY-129 Fan ×1 Mylar Film x1 White cotton gloves ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Installation Instructions: Step 1: Step 1 : Screw Pillar Installation Screw on the four LGA2011 Type B Screw Pillars into the Heatsink studs on the ILM Assembly Frame around the processor socket Take turns on a criss-cross pattern. Step 2: Step 2 : Anchoring Mount Installation Place the Anchoring Mount onto the four LGA2011 Type B Screw Pillars, secure it by tightening it with 4 M3L6 Screws on a criss-cross pattern.
- Seite 11 Fan Clip Slot. Pass the end of the Fan Clips through the mounting hole of the TY-129 Fan. Step 6: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 12 Silver Arrow ITX-R AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com - Please use the included gloves during installation to avoid finger prints on heatsink body. Fan Clip TY-129 Fan Anti Vibration...
- Seite 13 M3 L6 Screw ×7 Fan Clip Intel Washer (small) ×4 AMD Washer (big) ×4 Anti Vibration Pad ×8 Backplate Cap ×1 Wrench ×1 Chill Factor III ×1 TY-129 Fan ×1 Mylar Film x1 White cotton gloves ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Installation Instructions: Step 1: Step 1 : Back Plate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screws go through the Metal Back Plate+Mylar from bottom towards top. And then place the Metal Back Plate+Mylar on the table. Put the four Washers (for AMD) around the Screw Cylinders.
- Seite 15 Fan Clip Slot. Pass the end of the Fan Clips through the mounting hole of the TY-129 Fan. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 16: Explosionszeichnung
Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Important! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. -Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke -auf dem Kühlkörper zu vermeiden Lüfterklammern TY-129 Lüfter... -
Seite 17: Inhaltsverzeichnis
Komponenten Kühlkörper ×1 Montagerahmen ×1 Metallbackplate ×1 LGA2011 Type B Befestigungsplatte×1 Rändelschrauben ×4 Adapterschraube x4 M3 L10 Schraubex 5 M3 L6 Schraube ×7 Lüfterklammer Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad×8 (klein) ×4 (groß) ×4 Gekröpfter Backplateeinsatz ×1 Wärmeleitpast ×1 Montageschlüssel ×1 weiße Baumwoll TY-129 Lüfter ×1 Leiterschutzfolie x1... - Seite 18 Installationsanleitung: Schritt 1: 1366 1366 115x Achten Sie auf die für die entsprechenden Intel Socket (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
- Seite 19 Ende der Lüfterklammer durch das obere Befestigungsloch des TY-129 Lüfters. Schritt 8: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion von der Inbetriebnahme Ihres PCs. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 20: Kühlkörper
Intel 2011/2011-3 Explosionszeichnung Important! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. -Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke -auf dem Kühlkörper zu vermeiden Lüfterklammern TY-129 Lüfter... -
Seite 21: Amd Unterlegscheibe
Adapterschraube x4 M3 L10 Schraubex 5 M3 L6 Schraube ×7 Lüfterklammer Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad×8 (klein) ×4 (groß) ×4 Gekröpfter Backplateeinsatz ×1 Wärmeleitpast ×1 Montageschlüssel ×1 weiße Baumwoll TY-129 Lüfter ×1 Leiterschutzfolie x1 handschuhe ×2 The Ultimate Cooling Solutions! www.thermalright.com... - Seite 22 Installationsanleitung: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der Schritt 2: vier M3L6 Schrauben Schritt 3: des Kühlers auf.
- Seite 23 Ende der Lüfterklammer durch das obere Befestigungsloch des TY-129 Lüfters. Schritt 6: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion von der Inbetriebnahme Ihres PCs. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 24: Metallbackplate
Silver Arrow ITX-R AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Explosionszeichnung Important! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. -Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke -auf dem Kühlkörper zu vermeiden Lüfterklammern TY-129 Lüfter... - Seite 25 Adapterschraube x4 M3 L10 Schraubex 5 M3 L6 Schraube ×7 Lüfterklammer Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad×8 (klein) ×4 (groß) ×4 Gekröpfter Backplateeinsatz ×1 Wärmeleitpast ×1 Montageschlüssel ×1 weiße Baumwoll TY-129 Lüfter ×1 Leiterschutzfolie x1 handschuhe ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 26 Installationsanleitung: Schritt 1: Achten Sie auf die für AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde. Schritt 2: Schritt 3: Beachten Sie: Bei Verwendung einer AMD Sockel...
- Seite 27 Ende der Lüfterklammer durch das obere Befestigungsloch des TY-129 Lüfters. Schritt 8: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion von der Inbetriebnahme Ihres PCs. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 28 Silver Arrow ITX-R Intel 775/1150/1151/1155/1156/1366 分解圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 www.thermalright.com - 安裝前請穿戴包裝內附手套以避免指紋沾印在散熱器本體 風扇線扣 TY-129 風扇 風扇避震墊 散熱器主體 多孔扣具 板手 M3 L6 螺絲 壓板 手轉螺絲 孔蓋 Intel 墊片 ( 小 ) 塑膠薄膜片 鐵背板 M3 L10 螺絲...
- Seite 29 零件 散熱器主體 x 1 多孔扣具 x 1 鐵背板 x 1 2011 手轉螺絲 x 4 壓板 x 1 手轉螺絲 x 4 M3L10 螺絲 x 5 M3L6 螺絲 x 7 風扇線扣 x 4 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x 4 風扇避震墊...
- Seite 30 安裝步驟 : 步驟一 : 1366 1366 115x 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位，將四根 M3L10 螺 絲穿過背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟二 : 步驟三 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背 將背板安裝於主機板背面，再依序將穿過主機板 蓋安裝於背板上。 的四個螺絲套上手轉螺絲。 步驟四 : 步驟五 : 將固定框置於手轉螺絲上，再將 M3L6 螺絲穿過 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋 固定框，依序鎖入手轉螺絲上。...
- Seite 31 步驟六 : 讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋上， 最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 將風扇線扣卡置散熱器主體兩側的凹痕裡，再將風扇平貼於散熱器上，並將風扇線扣扣置風扇螺絲固 定孔。 步驟八 : 最後將風扇接頭插入主板上的 CPU FAN 插槽， 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 32 Silver Arrow ITX-R Intel 2011/2011-3 分解圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 www.thermalright.com - 安裝前請穿戴包裝內附手套以避免指紋沾印在散熱器本體 風扇線扣 TY-129 風扇 風扇避震墊 散熱器主體 M3 L6 螺絲 板手 多孔扣具 壓板 2011 手轉螺絲...
- Seite 33 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x 4 風扇避震墊 x 8 孔蓋 x 1 板手 x 1 CF3 導熱膏 x 1 TY-129 風扇 ×1 白色棉手套 ×2 塑膠薄膜片 x 1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 34 安裝步驟 : 步驟一 : 將 LGA2011 手轉螺絲依序轉上中央處理器周圍的四個螺絲孔位。 步驟二 : 將固定框置於手轉螺絲上，再將 M3L6 螺絲穿過固定框，依序鎖入手轉螺絲上。 步驟三 : 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋上。...
- Seite 35 步驟四 : 讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋上， 最後將 M3L6 螺絲鎖上壓板兩端。 步驟五 : 將風扇線扣卡置散熱器主體兩側的凹痕裡，再將風扇平貼於散熱器上，並將風扇線扣扣置風扇螺絲固 定孔。 步驟六 : 最後將風扇接頭插入主板上的 CPU FAN 插槽， 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 36 Silver Arrow ITX-R AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ 分解圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 www.thermalright.com - 安裝前請穿戴包裝內附手套以避免指紋沾印在散熱器本體 風扇線扣 TY-129 風扇 風扇避震墊 散熱器主體 M3 L6 螺絲 板手 多孔扣具 壓板 手轉螺絲 AMD 墊片 ( 大 ) 壓板 塑膠薄膜片 鐵背板 M3 L10 螺絲...
- Seite 37 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x 4 風扇避震墊 x 8 孔蓋 x 1 板手 x 1 CF3 導熱膏 x 1 TY-129 風扇 ×1 白色棉手套 ×2 塑膠薄膜片 x 1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 38 安裝步驟 : 步驟一 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。 步驟二 : 步驟三 : 注意 ! 當您安裝於 939 主機板時，請先將 939 背 將背板安裝於主機板背面，再依序將穿過主機板 蓋安裝於背板上。 的四個螺絲套上手轉螺絲。 步驟四 : 步驟五 : 將固定框置於手轉螺絲上，再將 M3L6 螺絲穿過 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋 固定框，依序鎖入手轉螺絲上。 上。...
- Seite 39 步驟六 : 讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋上， 最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 將風扇線扣卡置散熱器主體兩側的凹痕裡，再將風扇平貼於散熱器上，並將風扇線扣扣置風扇螺絲固 定孔。 步驟八 : 最後將風扇接頭插入主板上的 CPU FAN 插槽， 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 40 Silver Arrow ITX-R Technical Spec Heatsink Specifications: Dimension: Length 155mm x Width 103mm x Height 147mm Weight: 660g Heatpipe: 6mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L130mm x H120mm x W25mm Weight: 130g Fan speed: 300~1300RPM (PWM controlled Fan noise:21-33dBA MAX Airflow: 12.88~55.81 CFM MAX...
- Seite 41 Silver Arrow ITX-R Kühlkörper Spezifikationen: Maße(in mm): Länge 155 x Breite 103 x Höhe 147 Gewicht: 660g Heatpipe: 6mm heatpipe*6 Stück Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikationen: Maße(in mm): L130 x H120 x W25 Gewicht: 130g Drehzahl: 300 ~ 1300 U/Min (PWM) Geräuschentwicklung: 21-33 dBA MAX...
- Seite 42 Silver Arrow ITX-R 散熱器規格書 散熱器規格書 : 尺寸 : 長 155mm x 寬 103mm x 高 147mm 重量 :660 克 ( 本體重量 ) 熱導管 :6mm 熱導管 *6 支 銅底 :C1100 純銅底座鍍鎳處理 風扇規格書 : 尺寸 : 長 130mm x 高 120mm x 寬 25mm 重量...
- Seite 43 Silver Arrow ITX-R The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 44 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
