Inhaltszusammenfassung für Oase Bitron Eco 120W

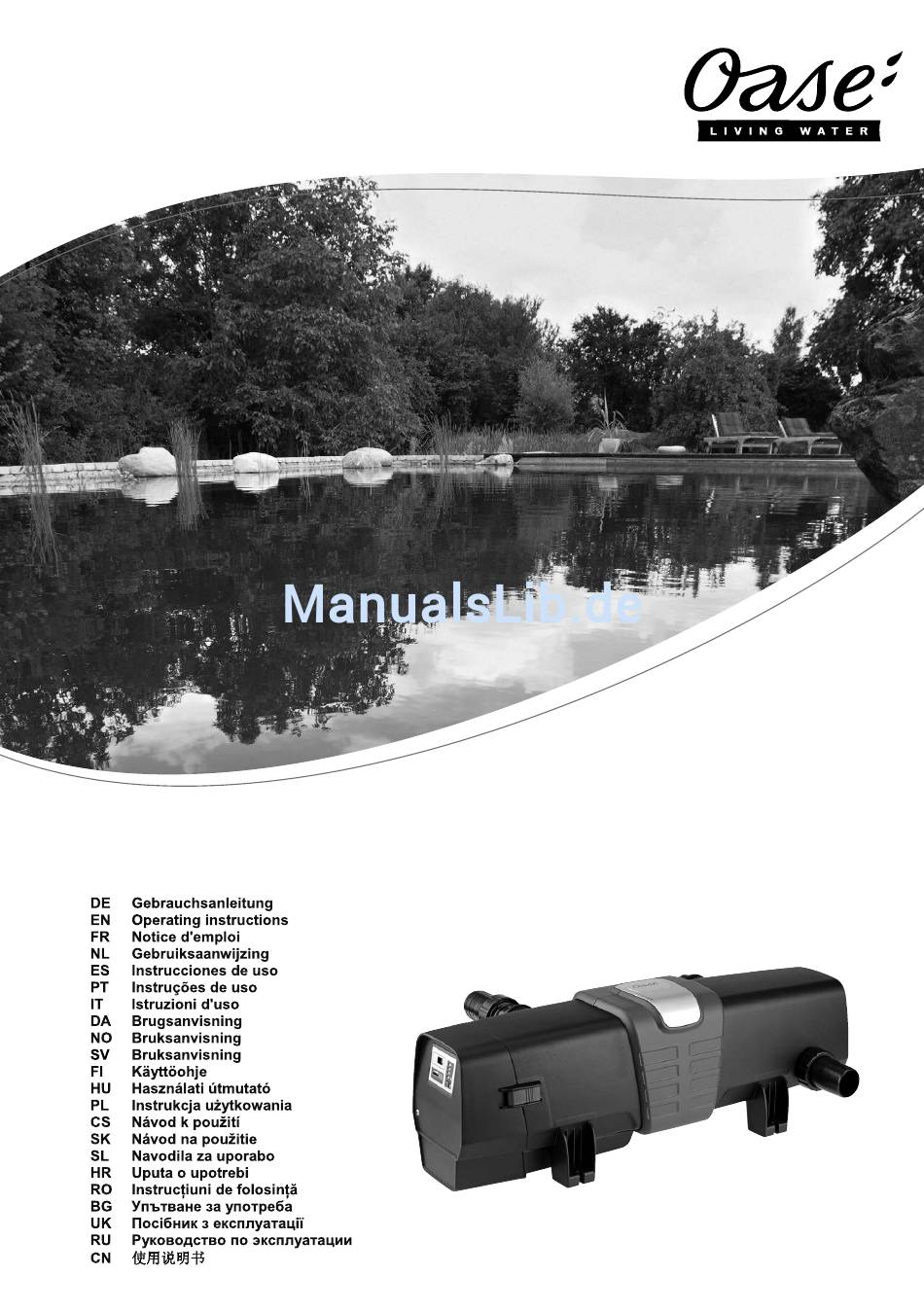

  • Seite 1 Bitron Eco 120W, 180W, 240W...
  • Seite 2 -  - BTN0003 BTN0001 BTN0008 BTN0004 BTN0013...
  • Seite 3 -  - BTN0015 BTN0017...
  • Seite 4 -  - BTN0005 BTN0016...
  • Seite 5 -  - BTN0006 BTN0010 BTN0009...
  • Seite 6 -  - BTN0012 BTN0002...
  • Seite 7 -  - BTN0011...
  • Seite 8 Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Bitron Eco 120W/180W/240W haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
  • Seite 9 - DE - Lieferumfang  A Anzahl Bitron Eco 120W/180W/240W Quarzglas UVC-Lampen  Bitron Eco 120W  Bitron Eco 180W  Bitron Eco 240W Reinigungsrotor Gehäuse Gerätekopf mit Steuereinheit Beipack mit Anschlussmaterial: Adapter 38/50 mm (1½ / 2 ") für den Anschluss der Schlauchtülle am Ausgang Schlauchtülle 50 mm (2 ") für den Eingang oder Ausgang...
  • Seite 10: Produktbeschreibung

     Für den Wechsel der UVC-Lampen muss das Quarzglas nicht demontiert werden. Das Filtersystem kann durchge- hend in Betrieb bleiben. Bestimmungsgemäße Verwendung Bitron Eco 120W/180W/240W, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:  Zur Reinigung von Gartenteichen, Schwimmteichen, Pools und Aquarien.  Betrieb unter Einhaltung der technischen Daten.
  • Seite 11: Sicherheitshinweise

    - DE - Sicherheitshinweise Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...
  • Seite 12: Aufstellen Und Anschließen

    - DE - Aufstellen und Anschließen Betrieb mit Poolwasser oder Salzwasser  Bei Betrieb mit Poolwasser oder Salzwasser sind folgende Grenzwerte einzuhalten: Poolwasser Salzwasser pH-Wert 7.2 … 7.6 7.5 … 8.5 Freies Chlor 0.3 … 0.6 mg/l < 0.3 mg/l Gebundenes Chlor <...
  • Seite 13  Beachten Sie die Angaben in der Gebrauchsanleitung des Durchlauffilters.  Die Bypass-Membran ist im Auslieferungszustand montiert und sitzt im Ausgang gegenüber dem Eingang.  OASE empfiehlt, in folgenden Situationen den Bypass zu schließen: – Akute bakterielle Probleme wie Erkrankungen oder Trübung aufgrund von Bakterienblüten.
  • Seite 14: Bedienung

    - DE - Bedienung Übersicht Steuerung BTN0007 Betriebsmodus Vier Betriebsmodi für die bedarfsgerechte Bestrahlung von Algen und Keimen ( Betriebsmodus wählen)  LEDs zeigen den gewählten Betriebsmodus  LED leuchtet blau: UVC-Lampen sind eingeschaltet  LED leuchtet grün: UVC-Lampen sind ausgeschaltet Taste Funktionen: ...
  • Seite 15: Betriebsmodus Wählen

    - DE - Betriebsmodus wählen Für eine bedarfsgerechte Bestrahlung von Algen und Keimen können Sie zwischen vier Betriebsarten wählen. Die Bestrahlungsdauer wird auf Basis der gemessenen Wassertemperatur und der gewählten Betriebsart automatisch gesteuert. Das Verhältnis Einschaltdauer zu Ausschaltdauer der UVC-Lampen ist vom Betriebsmodus abhängig. Je größer der Prozentwert, desto länger ist die Einschaltdauer im Verhältnis zur Ausschaltdauer.
  • Seite 16  Taste sechs Sekunden gedrückt halten  Defekte UVC-Lampe austauschen ( Reinigung und War- ErL1 UVC-Lampe "L1a" und/oder "L1b" defekt tung)  ErL1 erlischt nicht: Rücksprache mit OASE-Service Bitron Eco 180W UVC-Lampe "L2a" defekt  Defekte UVC-Lampe austauschen ( Reinigung und War- ErL2 tung) ...
  • Seite 17: Störungsbeseitigung

    Anzeige unterschiedlicher Temperatur- Toleranzbereich der Temperaturmessung Die Temperaturfühler haben eine Genauigkeit von  1 °C. Werden gleichzeitig andere Geräte mit Tempe- werte bei Verwendung mehrerer OASE- Geräte mit Temperaturanzeige raturanzeige betrieben, können die angezeigten Werte um bis zu 2 °C voneinander abweichen.
  • Seite 18: Reinigung Und Wartung

    - DE - Reinigung und Wartung Achtung! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen:  Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen. ...
  • Seite 19 - DE - UVC-Lampe ersetzen Ersetzen Sie UVC-Lampen nach spätestens 12000 Betriebsstunden. Dadurch ist eine optimale Filterleistung gewähr- leistet.  Im LED-Balken an der Steuerung blinkt eine LED. Diese Statusanzeige signalisiert, dass Sie die UVC-Lampen wechseln müssen.  Nur UVC-Lampen verwenden, deren Bezeichung und Leistungsangabe mit den Angaben auf dem Typenschild übereinstimmen.
  • Seite 20 – Die Klemmschraube lösen und das Quarzglas mit dem O-Ring vom Gehäusedeckel abziehen. – Den O-Ring reinigen und mit OASE-Fett einfetten (Bestellnummer 27872). Beschädigten O-Ring ersetzen. 5. Das Quarzglas mit dem O-Ring auf den Gehäusedeckel stecken und die Klemmschraube bis zum Anschlag drehen.
  • Seite 21: Technische Daten

    - DE - Technische Daten Bitron Eco 120W 180W 240W Versorgungsspannung 220 – 240 V AC, 220 – 240 V AC, 220 – 240 V AC, 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Leistungsaufnahme Leistung UVC-Lampen Typ UVC-Lampen 60 W TC-L (UV-C) 60 W TC-L (UV-C)
  • Seite 22 BTN0014...
