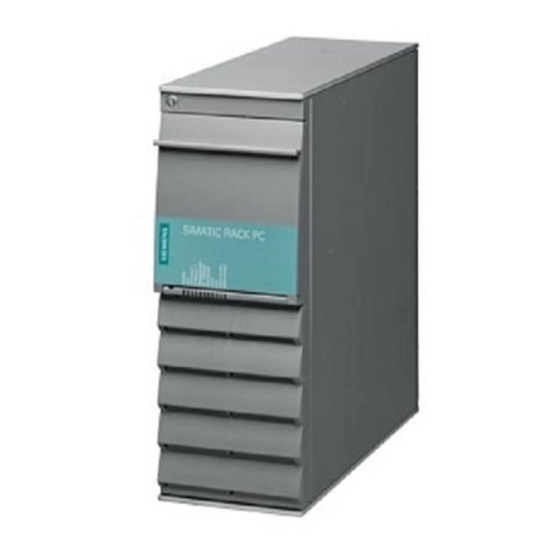

SIMATIC Industrie PC SIMATIC Rack PC 847B
SIMATIC
Industrie PC
SIMATIC Rack PC 847B
Getting Started
06/2008
A5E02203172-01
______________
Einleitung
______________
Beschreibung
______________
Einsatzplanung
______________
Einbauen
______________
Anschließen
______________
Inbetriebnehmen
______________
Troubleshooting
______________
Maßbilder
______________
Anhang
1
2
3
4
5
6
7
8
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC Rack PC 847B
Inhaltszusammenfassung für Siemens SIMATIC Rack PC 847B
- Seite 1 ______________ Einleitung SIMATIC Industrie PC SIMATIC Rack PC 847B ______________ Beschreibung ______________ Einsatzplanung SIMATIC ______________ Einbauen Industrie PC SIMATIC Rack PC 847B ______________ Anschließen ______________ Inbetriebnehmen Getting Started ______________ Troubleshooting ______________ Maßbilder ______________ Anhang 06/2008 A5E02203172-01...
-
Seite 2: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Inhaltsverzeichnis
Potentialausgleich........................24 PROFINET-Zugentlastung anschließen ..................25 Inbetriebnehmen............................27 Voraussetzungen zur Inbetriebnahme..................27 Erstinbetriebnahme - Erstes Einschalten..................27 Software neu installieren......................28 Troubleshooting ............................29 Allgemeine Probleme........................29 Maßbilder..............................33 Maßbild des Geräts........................33 Maßbild für die Verwendung von Teleskopschienen..............34 SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 4 Inhaltsverzeichnis Anhang ..............................35 Richtlinien und Erklärungen ......................35 Zertifikate und Zulassungen......................36 Service und Support........................38 SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 5: Einleitung
Dieses Getting Started enthält Anweisungen und Informationen, die Sie für die Inbetriebnahme und die Nutzung des SIMATIC Rack PC 847B benötigen. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für alle Liefervarianten des SIMATIC Rack PC 847B und beschreibt den Lieferzustand ab Juni 2008. Betriebsanleitung SIMATIC Rack PC 847B Die Betriebsanleitung finden Sie auf der mitgelieferten DVD "Documentation and Drivers". - Seite 6 Einleitung SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 7: Beschreibung
Deckelschraube Ein-/Aus-Taster Reset-Taster Schloss Einbaumöglichkeit für DVD-ROM-, DVD-Brenner-Laufwerk und Festplatten-Wechselrahmen Einbaumöglichkeit für Diskettenlaufwerk USB-Schnittstelle (2 mal) (10) Abschließbare Fronttür, die Schutz bietet gegen unbefugten Zugriff. Halten Sie die Fronttür im Normalbetrieb geschlossen. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 8 Beschreibung 2.1 Äusserer Aufbau Rückansicht des Geräts (Beispiel) Beschreibung Laufwerkslüfter hinten Lüfter/Netzteil Erweiterungssteckplätze Anschlusselemente Anschluss Stromversorgung SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 9: Bedienelemente
Büroklammer) betätigt werden. Wenn sie den Taster betätigen, wird ein Hardware-Reset ausgelöst. Der PC startet neu (Kaltstart). VORSICHT Bei einem Hardware-Reset ist Datenverlust möglich. WARNUNG Der Ein-/Aus-Taster trennt den PC nicht vom Netz! SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 10: Anschlusselemente
KEYBOARD Anschluss für eine PS/2 Tastatur Parallele Schnittstelle 25-polig Serielle Schnittstelle (V.24) 9-poliger D-Sub-Stecker ETHERNET 1, 2 * Zwei RJ 45-Ethernet-Anschlüsse für 10/100/1000 Mbps (10) Anschluss für USB-Geräte. USB-Port 1 bis 4 SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 11: Stromversorgung
Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Stromversorgung Lage des Kaltgerätesteckers Beschreibung Kaltgerätestecker zur Wechselspannungs- Stromversorgung des Geräts. Der zulässige Versorgungsspannungsbereich beträgt 100 V AC bis 240 V AC SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 12: Betriebsanzeigen
Datenverkehr keine Verbindung ETHERNET 2 * Statusanzeige für • ETHERNET kein Datenverkehr • GRÜN Datenverkehr keine Verbindung PROFIBUS/MPI Statusanzeige für • (optional) Verbindung zur S7 oder kein Datenverkehr • PROFIBUS GRÜN Datenverkehr SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 13 Fehler im frühen BIOS Alle leuchten CPU ist nicht angelaufen leuchten Post Fehler im frühen POST Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
- Seite 14 Die zwei "virtuellen" CP 1616 LEDs sind nur in der SIMATIC-Software sichtbar und können via SNMP abgefragt werden. PROFINET Virtuelle LEDs CP ist aktiv STOP CP ist im Stoppzustand Blinkt Die Zustände "blinkt langsam" oder "blink schnell" gibt es nicht. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 15: Einsatzplanung
● Überprüfen Sie die Lieferung und Ihre extra bestellten Zubehörteile auf Vollständigkeit. Sollten Sie Transportschäden oder Unstimmigkeiten feststellen, informieren Sie bitte Ihre Verkaufsstelle. ● Bitte informieren Sie die Siemens AG zusätzlich mittels der beiliegenden SIMATIC IPC/PG Qualitätskontrollmeldung. SIMATIC Rack PC 847B... -
Seite 16: Identifikationsdaten Des Geräts Notieren
Fertigungs-Nummer S VP ... Bestell-Nr. 6ES7643-8 ... Microsoft Windows Product Key Ethernet 1 Adresse Ethernet 2 Adresse CP 1616 onboard Layer 2 Geräteausstattung Die Geräteausstattung finden Sie auf der Innenseite der Fronttür. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 17: Umgebungs- Und Umweltbedingungen
0,5 V in das Gerät eingebracht werden. WARNUNG Werden diese Bedingungen bei der Montage der System nicht eingehalten, erlöschen die Zulassungen gemäß UL 60950-1, EN 60950-1 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden! SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 18: Zugriffsschutz
Einsatzplanung 3.4 Zugriffsschutz Zugriffsschutz Der Zugriffsschutz des Rack PC ist nur gegeben, wenn die Fronttür abgeschlossen ist. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 19: Einbauen
Durch die Verwendung von Teleskopschienen kann das Gerät vollständig aus dem Schrank oder Rack gezogen werden. Genaue Angaben zu Teleskopschienen finden Sie in den Kapiteln "Technische Daten der Teleskopschienen" und "Maßbild für die Verwendung von Teleskopschienen". Bild 4-1 Lage der Befestigungsbohrungen SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 20: Technische Daten Der Teleskopschienen
Eine ausschließliche Montage an den 19"-Halterungen der Front ist nicht erlaubt. Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 30 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 21: Anschließen
- Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker sollte gesteckt sein. - Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. - Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 22: Anschließen An Die Stromversorgung
Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 23 4,5 m Länge und Tandem-Schutzkontaktstecker 15 A, mind. 250 V. Anschließen Arbeitsschritte zum Anschließen des Geräts ans Netz Kaltgerätestecker anschließen Netzkabel an Steckdose anschließen und Netztrennschalter einschalten (wenn vorhanden) Die Power LED an der Frontseite des PC leuchtet gelb (Standby). SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 24: Potentialausgleich
Der Potentialausgleichsanschluss (1) am Gerät (große Oberfläche, großflächig kontaktiert) muss mit dem zentralen Erdungspunkt des Schrankes oder der Anlage, in den der PC eingebaut wird, verbunden werden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 25: Profinet-Zugentlastung Anschließen
Lösen der Kabel vom Gerät zu verhindern. Pro Schnittstelle wird ein Kabelbilder benötigt (nicht im Lieferumfang enthalten). Für die Befestigung der PROFINET-Zugentlastung benötigen Sie einen Schraubendreher TORX T10. Arbeitsschritte zum Anschließen der PROFINET-Zugentlastung Entfernen Sie das PROFINET- Schnittstellenblech Montieren Sie die PROFINET- Zugentlastung SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 26 Anschließen 5.4 PROFINET-Zugentlastung anschließen Arbeitsschritte zum Anschließen der PROFINET-Zugentlastung Befestigen Sie das Kabel mittels des Kabelbinders SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 27: Inbetriebnehmen
Authenticy" in der Zeile "Product Key". ACHTUNG Während des gesamten Installationsvorganges darf der PC nicht ausgeschaltet werden. Verändern Sie auf keinen Fall die Defaultwerte im BIOS Setup, da sonst die Betriebssysteminstallation nicht störungsfrei abläuft. 4. Automatischer Neustart SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 28: Gerät Ausschalten
Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen bzw. License Keys auf den Laufwerken werden dabei gelöscht und gehen daher verloren. Eine Beschreibung der Funktionen finden Sie in der Datei LIESMICH.TXT auf der Restore DVD. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 29: Troubleshooting
Adapter oder eine Verlängerung für die Mausleitung verwenden, prüfen Sie auch diese Steckverbindung. Wenn der Mauszeiger nach diesen Kontrollen und Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie bitte ihren technischen Kundendienst. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 30 Bootpriorität des Boot device im Menü Boot des "Boot device not found" wird Bootpriorität im BIOS-Setup nicht BIOS-Setup ändern bzw. Boot device in der angezeigt an erster Stelle bzw. ist nicht als Bootpriorität zulassen Boot device zugelassen SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 31: Fehleranzeigen An Der Front
An der CPU 1616 onboard Siehe Abschnitt 16.6 Schnittstelle liegt eine Störung vor Alle Front LEDs leuchten Fehler im frühen BIOS-POS Wenden Sie sich in diesem Fall an Ihren anhaltend technischen Kundendienst SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 32 Troubleshooting 7.1 Allgemeine Probleme SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 33: Maßbilder
Maßbilder Maßbild des Geräts SIEMENS POWER ETHERNET 1 ETHERNET 2 PROFIBUS/MPI WATCHDOG TEMP HDD1 ALARM HDD2 ALARM Bild 8-1 Maßbild SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 34: Maßbild Für Die Verwendung Von Teleskopschienen
Maßbilder 8.2 Maßbild für die Verwendung von Teleskopschienen Maßbild für die Verwendung von Teleskopschienen Bild 8-2 Maßbild für die Verwendung von Teleskopschienen SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 35: A.1 Richtlinien Und Erklärungen
"Niederspannungsrichtlinie". Die Einhaltung dieser Richtlinie wurde nach EN 60950-1:2001 +A11:2004 geprüft. Konformitätserklärung Die EG-Konformitätserklärungen und die zugehörige Dokumentation werden gemäß der obengenannten EG-Richtlinie für die zuständigen Behörden zur Verfügung gehalten. Ihr zuständiger Vertriebsbeauftragter kann diese auf Anfrage zur Verfügung stellen. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... -
Seite 36: Zertifikate Und Zulassungen
Software beachten Sie bitte die zugehörigen Lizenzvereinbarungen. Zulassungen für USA, Kanada und Australien Produktsicherheit Für das Gerät liegt folgende Zulassung vor: Underwriters Laboratories (UL) nach Standard UL 60950-1, Report E11 5352 und Kanadischen Standard C22.2 No. 60950-1 (I.T.E). SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01... - Seite 37 CANADA Canadian Notice This Class A digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe A est conformé à la norme NMB-003 du Canada. SIMATIC Rack PC 847B Getting Started, 06/2008, A5E02203172-01...
-
Seite 38: Service Und Support
Easy Shopping mit der Mall Katalog & Online-Bestellsystem: http://www.siemens.com/automation/mall Training Alle Lernmöglichkeiten auf einen Blick finden Sie unter: http://www.siemens.com/sitrain Einen Ansprechpartner erreichen Sie unter: Telefon: +49(911) 895-3200 Technical Support Telefon +49 180 5050 222 Telefax +49 180 5050 223 http://www.siemens.com/automation/csi/service...
