Installation
Der C52 kann auf einem Tisch oder in einem Regal plat-
ziert werden, wobei er auf seinen vier Füßen steht. Er kann
aber auch in ein Möbelstück bzw. in ein Einbaugehäuse
Ihrer Wahl eingebaut werden. Die vier Füße am Boden
des C52 können entfernt werden, wenn er wie im Folgen-
den gezeigt eingebaut werden soll. (Die vier Füße sollten
zusammen mit den Befestigungsschrauben für den Fall
aufbewahrt werden, dass das Gerät freistehend platziert
werden soll.) Der erforderliche Geräteeinbauausschnitt, der
erforderliche Lüftungsausschnitt und die Abmessungen des
Gerätes werden in den Abbildungen aufgezeigt.
Bieten Sie stets ausreichende Lüftungsmöglichkeiten für
Ihren C52. Ein kühler Betrieb sichert die größtmögliche
Betriebslebensdauer für die gesamte Elektronik. Instal-
lieren Sie den C52 nicht unmittelbar über einer Wärme
abgebenden Komponente wie z.B. einem Hochleistungsver-
stärker. Wenn alle Komponenten in ein und dasselbe Ein-
baugehäuse eingebaut sind, bietet sich ein ruhig laufender
Lüfter dringend an, um sämtliche Systemkomponenten auf
der niedrigst möglichen Betriebstemperatur zu halten.
Ein anwendungsspezifischer Einbau in ein Einbaugehäuse
sollte die folgenden Mindestabstandsmaße zum Zwecke
eines kühlen Betriebes bieten:
Gewähren Sie einen Freiabstand von mindestens 5,1 cm an
der Oberseite des Gerätes, von mindestens 5,1 cm an der
Unterseite des Gerätes und von mindestens 2,5 cm an den
Seitenflächen des Gerätes, so dass der Luftstrom nicht be-
hindert wird. Gewähren Sie eine freie Tiefe von mindestens
50,8 cm hinter der Frontplatte des Gerätes. Gewähren Sie
einen Freiabstand von mindestens 3,7 cm vor dem Befesti-
gungsblech zum Zwecke eines Freiraumes für die Knöpfe.
Sie müssen im Einbaugehäuse unbedingt eine Lüftungsöff-
nung mit den in der Zeichnung aufgezeigten Abmessungen
haben.

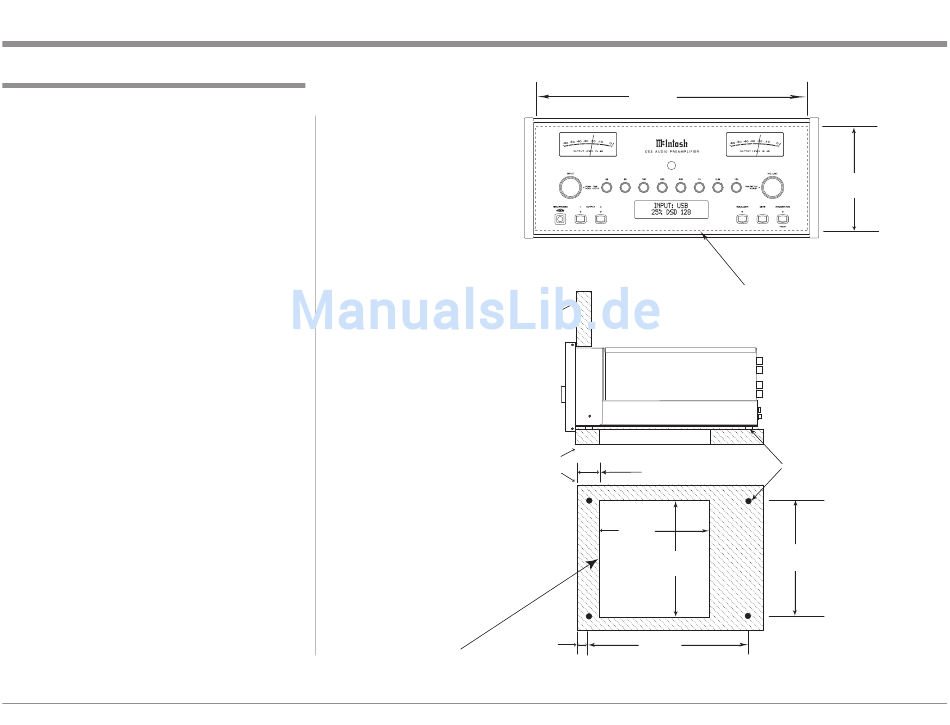

C52 Front Panel
Custom Cabinet Cutout
Cabinet
Front
Panel
C52 Side View
in Custom Cabinet
Support
Shelf
C52 Bottom View
in Custom Cabinet
1
"
-1/16
2.70cm
Note: Center the cutout Horizontally
on the unit. For purposes of
clarity, the above illustration
is not drawn to scale.
17-
"
3/16
43.66cm
Cutout Opening for Custom Mounting
Cutout Opening for Ventilation
2
"
-1/4
5.72cm
9
"
-1/8
23.18cm
15"
Cutout
38.10cm
38.10cm
Opening
for
Ventilation
12
"
-5/16
31.27cm
Installation
6-
"
5/8
16.84cm
Chassis
Spacers
15"
7
