5 Montage
5.5
Sunny Multigate montieren
Montagemöglichkeiten
• Montage auf Hutschiene
• Montage mit Schrauben an den Laschen
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Verteilerschrank entsprechend den Anforderungen des Installationsortes mit Schutzart IP20
☐ Für Montage auf Hutschiene: Ggf. Hutschiene (DIN rail), die sich für den Verteilerschrank
eignet. Breite: 35 mm, Länge: 235 mm
☐ Für Montage an den herausdrückbaren Laschen: 4 Schrauben, die sich für die Größe der
Laschen und das Material des Verteilerschranks eignen. Dabei darf die Kopfhöhe der
Schrauben maximal 6 mm betragen.

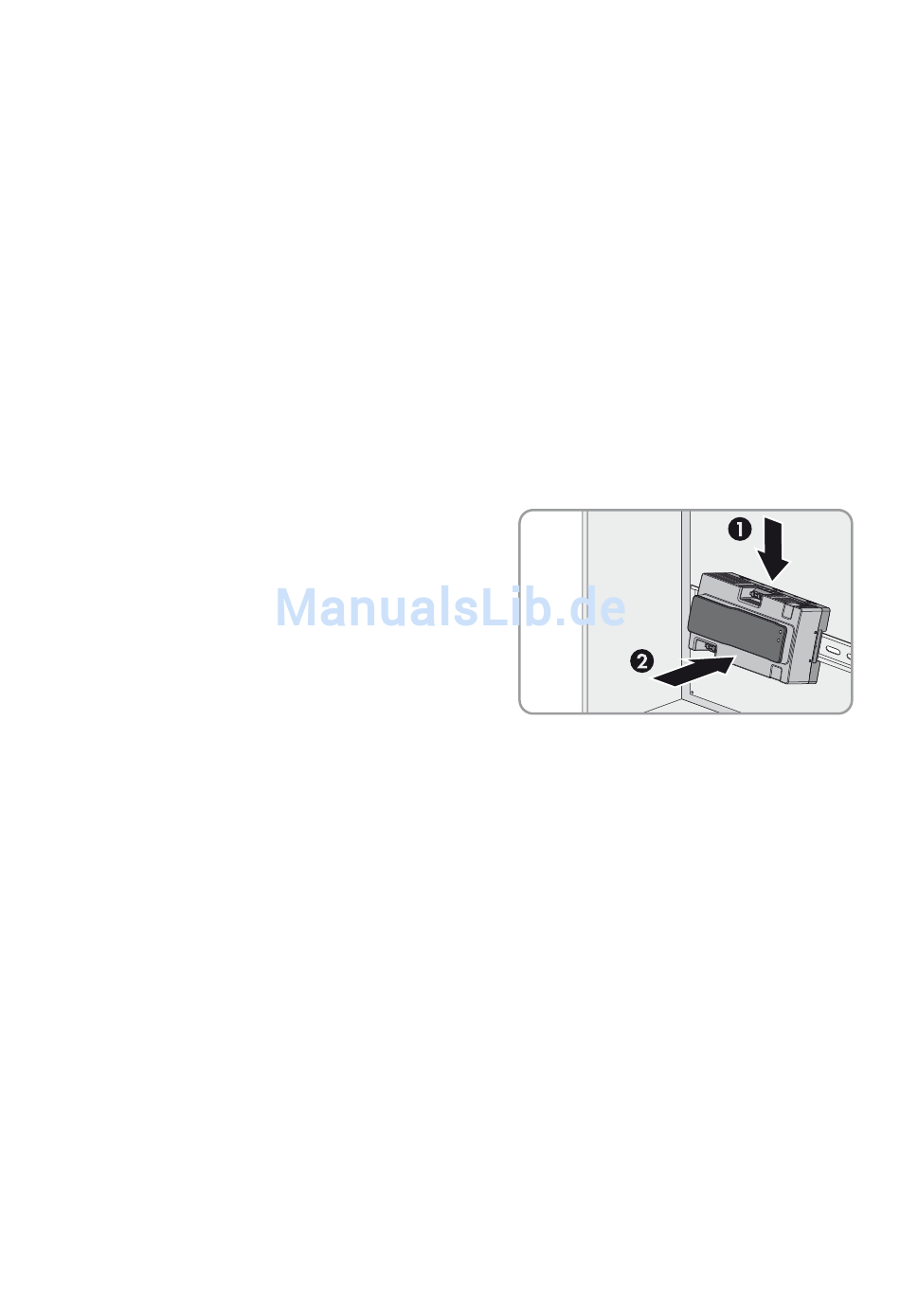

Montage auf Hutschiene
1. Für Montage auf Hutschiene das
Sunny Multigate von oben auf Hutschiene
aufsetzen und einhängen.
☑ Das Sunny Multigate rastet hörbar ein.
2. Sicherstellen, dass das Sunny Multigate fest sitzt.
28
SMG-SB240-IA-de-11
SMA Solar Technology AG
Installationsanleitung
